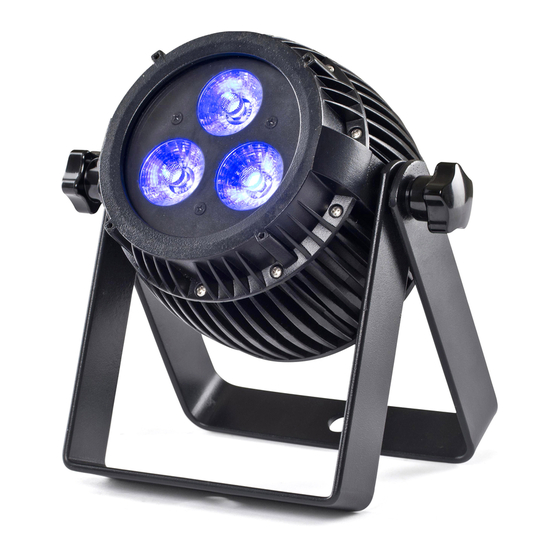

Expolite TourPar 18 User Manual

Hide thumbs Also See for TourPar 18:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual See also: User Manual
Bedienungsanleitung
Eigenschaften
Bedienelemente
Steuerung
Bedienungsanleitung bitte aufbewahren
Keep this Manual for later queries
TourPar 18

User Manual

Art.Nr.: led51100
Specifications
Änderungen sind ohne Ankündigung möglich.
Changes are possible without prior notice.
Rev. 2019-01-41
Menu
Control

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the TourPar 18 and is the answer not in the manual?

Questions and answers

Related Manuals for Expolite TourPar 18

Summary of Contents for Expolite TourPar 18

  • Page 1: User Manual

    TourPar 18 Bedienungsanleitung User Manual Art.Nr.: led51100 Specifications Eigenschaften Menu Bedienelemente Control Steuerung Bedienungsanleitung bitte aufbewahren Änderungen sind ohne Ankündigung möglich. Changes are possible without prior notice. Keep this Manual for later queries Rev. 2019-01-41...
  • Page 2 Die beiliegenden Bedienhinweise für Expolite Geräte sind Bestandteil dieser Bedienungs- anleitung. Lesen Sie diese sorgfältig, bevor Sie das Gerät in Betrieb nehmen. The enclosed General Information for Expolite Units are part of these user manual. Read them carefully before operating the device. FOCON SHOWTECHNIC...

  • Page 3: Table Of Contents

    Inhalt - Content Inhalt - Content Seite / Page Lieferumfang D-04 Technische Daten D-05 Abmessungen D-06 Installation D-07 Bedienung D-09 Steuerung mit DMX512 D-14 Delivery E-18 Product Information E-19 Dimensions E-20 Installation E-21 Operation E-22 Using DMX512 Controller E-28...
  • Page 4 Lieferumfang - Expolite TourPar 18 - Anschlusskabel für Spannungsversorgung - Bedienhinweise für Expolite Geräte - Bedienungsanleitung Expolite Geräte werden vor dem Versand sorgfältig geprüft. Sollte der Lieferumfang dennoch nicht vollständig sein, wenden Sie sich bitte umgehend an Ihren Vertriebspartner. D-04...

  • Page 5: Technische Daten

    Gehäuse Aluminiumdruckguss Gehäuse LEDs 3x 12W RGBAWUV** Abstrahlwinkel 25° Steuerung Stand-Alone / DMX512 DMX-Kanäle 4 - 12 (4/5/6/7/9/12) * Siehe Allgemeine Bedienhinweise für Expolite Geräte - Hinweise zu Kondenswasserbildung im Geräteinneren ** Toleranzbereich der Farbtemperatur entsprechend Herstellerangabe +/- 10%. D-05...

  • Page 6: Abmessungen

    Abmessungen D-06...

  • Page 7: Installation

    Installation Montage Hängend Das Gerät kann in jeder beliebigen Position verwendet werden. An dem Montagebügel sind Bohrungen vorhanden, durch die gängige Halterungen sicher montiert werden können. Geräte müssen entsprechend der jeweils gültigen Vorschriften sicher montiert und mit einer zweiten Sicherung gegen herabfallen versehen werden.

  • Page 8: Bedienung

    Bedienung Bedienelemente am Gerät MENU - Taste: Eine Menüebene aufwärts ENTER-Taste: In gewähltes Menü springen; Eingabe bestätigen UP-Taste: Aufwärts blättern; Wert erhöhen Abwärts blättern; Wert verringern DOWN-Taste MENU ENTER DOWN Menüstruktur MENU PERSON ADDR 001 - 512 HSIC 0 - 255 0 - 255 PERSON STAT...
  • Page 9 MENU AUTO AT 01 0-255 PERSON AT 02 0-255 AT 05 0-255 CHS1 CHS2 CHS3 PERSON PROG CHS1 SC 01 0-255 CHS2 SC 02 0-255 CHS3 0-255 0-255 SC 20 0-255 0-255 SHUT 0-255 AUTO NONE AT 01 AT 02 AT 05 ATSP 0-255...
  • Page 10 DMX-Adresse einstellen MENU PERSON ADDR HSIC 001-512 Im Menü wird im Punkt ADDR die DMX-Startadresse des Gerätes eingestellt. Diese bleibt auch bei dem Wechsel der Personality erhalten. DMX-Kanalbelegung einstellen MENU HSIC CHMD 12CH PERSON 0 - 255 Im Menü SET, Untermenü CHMD wird die Belegung der DMX-Kanäle des Gerätes festgelegt. Es stehen die Modi 12CH (12 Kanäle), 9CH (9 Kanäle), 7CH (7 Kanäle), 6CH (6 Kanäle), 5CH (5 Kanäle) und 4CH (4 Kanäle) zur Verfügung.

  • Page 11: Shut

    MENU 0 - 255 0 - 255 PERSON CTST HSIC CT 01 HSIC CT 02 0 - 255 0 - 255 0 - 255 0 - 255 HSIC CT 10 0 - 255 0 - 255 Des Weiteren können im Menü CTST zehn verschiedene statische Farben (CT 01 - CT 10) aus den Einzelfarben Rot (R), Grün (G), Blau (B), Gelb (A), Weiß...
  • Page 12 Schrittweise Programmierung des Custom-Stand-Alone Programmes mit bis zu 20 verschiedenen Schritten: HINWEIS: Für weniger als 20 Schritte müssen TIME und WAIT des letzten Schrittes auf 0 gesetzt werden. Beispiel für Time-Settings eines Stand-Alone Programmes mit 3 Schritten: Step 1 TIME = 4 WAIT = 3 USE = YES Step 2 TIME = 5...
  • Page 13 Info - Menü MENU SOFT PERSON INFO Vx.x 100% Im Menü INFO\SOFT wird die aktuell installierte Softwareversion des Gerätes angezeigt Im Menü INFO\POW wird die z.Zt. aktive Leistungsreduktion bei Überhitzung des LED-Einheit angezeigt. Zurücksetzen auf Werkseinstellungen MENU PERSON LOAD ST L PR L Im Menü...

  • Page 14: Steuerung Mit Dmx512

    Steuerung mit DMX512 DMX-Kanalbelegung Dieses Gerät verfügt über verschiedene DMX-Personalities. Bei diesen werden unterschiedlich viele DMX-Kanäle belegt und die Reaktion des Gerätes unterscheidet sich entsprechend. Es sind 6 DMX-Personalities (4-/5-/6-/7-/9-/12-Kanäle) wählbar. Durch Änderungen in der Gerätesoftware kann es zu weiteren oder geänderten Funktionen kommen. Auf der Website steht das aktuellste Dokument „DMX-Channels“...
  • Page 15 7CH Mode 0-255 Master Dimmer 0-255 0-255 Green 0-255 Blue 0-255 Amber 0-255 White 0-255 9CH Mode 0-255 Master Dimmer 0-255 0-255 Green 0-255 Blue 0-255 Amber 0-255 White 0-255 Strobe No Strobe Not Synchronous Strobe (slow to fast) 6-20 Synchronous Strobe (slow to fast) 21-60 Electronic Sine Wave (slow to fast)
  • Page 16 12CH Mode 0-255 Master Dimmer 0-255 0-255 Green 0-255 Blue 0-255 Amber 0-255 White 0-255 Strobe No Strobe Not Synchronous Strobe (slow to fast) 6-20 Synchronous Strobe (slow to fast) 21-60 Electronic Sine Wave (slow to fast) 61-100 Random Strobe (slow to fast) 101-140 Opening Pulse (slow to fast) 141-180...
  • Page 17 Yellow 141-145 Pink 146-150 Cyan 151-155 Orange 156-160 Violet 161-165 Golden Amber 166-170 2700K 171-175 3200K 176-180 4000K 181-185 5500K 186-190 6500K 191-195 RGBW 196-200 236-255 Reserved 0-255 Auto Speed Virtual Colour Wheel 0-10 No Effect Blue Full Blue + Green Increasing 12-50 Cyan Full Green + Blue Decreasing...
  • Page 18 Delivery - Expolite TourPar 18 - Power connection cable - General Information for Expolite Units - User Manual Expolite devices are carefully checked before shipment. If the delivery is not complete, please contact your distributor immediately. E-18...

  • Page 19: Product Information

    3x 12W RGBAWUV** Optics 25° Control Stand-Alone / DMX512 DMX-Channels 4 - 12 (4/5/6/7/9/12) * take note to General Informations for Expolite Units - Notes for Condensation inside Housing. ** Tolerance in colour temperature according to LED manufacturer +/- 10%. E-19...

  • Page 20: Dimensions

    Dimensions E-20...

  • Page 21: Installation

    Installation Mounting Hanging The device can be used in any position. On the mounting bracket are holes available, for attaching standard brackets. Fixture must be safe mounted in accordance with the relevant regulations and provided with a safetycord to prevent falling. For this purpose, an eyelet for safeties is attached to the device. Standing The device can be placed directly on the mounted bracket.

  • Page 22: Operation

    Operation Display Operation MENU - Taste: Return to previous menu ENTER-Taste: Enter currently selected menu UP-Taste: Scroll Up, Increase value Scroll down, Decrease value DOWN-Taste MENU ENTER DOWN Menüstruktur MENU PERSON ADDR 001 - 512 HSIC 0 - 255 0 - 255 PERSON STAT HSIC...
  • Page 23 MENU AUTO AT 01 0-255 PERSON AT 02 0-255 AT 05 0-255 CHS1 CHS2 CHS3 PERSON PROG CHS1 SC 01 0-255 CHS2 SC 02 0-255 CHS3 0-255 0-255 SC 20 0-255 0-255 SHUT 0-255 AUTO NONE AT 01 AT 02 AT 05 ATSP 0-255...
  • Page 24 Setting DMX-Address MENU ADDR HSIC 001-512 PERSON The DMX start address of the fixture is set in the menu ADDR. This is retained even when changing the personality. Setting DMX-Personality MENU 12CH PERSON HSIC CHMD 0 - 255 The personality is set in the menu SET, submenu CHMD. There are six different modes which can be chosen: 12CH, 9CH, 7CH, 6CH, 5CH and 4CH.
  • Page 25 MENU 0 - 255 0 - 255 PERSON CTST HSIC CT 01 HSIC CT 02 0 - 255 0 - 255 0 - 255 0 - 255 HSIC CT 10 0 - 255 0 - 255 Ten different static colours (CT 01 - CT 10) can also be mixed by the user in the menu CTST out of Red (R), Green (G), Blue (B), Amber (A), White (W) and UV.
  • Page 26 Miscellaneous Settings MENU HSIC 0 - 255 0 - 255 PERSON 0 - 255 0 - 255 0 - 255 0 - 255 0 - 255 0 - 255 HSIC 0 - 255 ISQR SCUR LIN. SQR. ISQR. SCUR. HSIC DISY 0 - 255 2MIN...
  • Page 27 Factory Defaults MENU WAIT WAIT HSIC LOAD SETTING LOAD SETTING LOAD SETTING LOAD ST L SETTING LOAD SETTING LOAD SETTING LOAD PR L WAIT WAIT In the submenu LOAD/ST L the changed values of the fixture can be reset to factory defaults. This doesn‘t affect the values of ADDR, CTST und PROG.

  • Page 28: Using Dmx512 Controller

    Using DMX512 Control DMX-Channel assignment This device has several DMX personalities. In each personality a different number of DMX channels is used and the reaction of the device differs accordingly. There are six DMX personalities with 4, 5, 6, 7, 9 and 12 channels selectable. Because of changes in the firmware of the fixture, functions can be added or changed.
  • Page 29 7CH Mode 0-255 Master Dimmer 0-255 0-255 Green 0-255 Blue 0-255 Amber 0-255 White 0-255 9CH Mode 0-255 Master Dimmer 0-255 0-255 Green 0-255 Blue 0-255 Amber 0-255 White 0-255 Strobe No Strobe Not Synchronous Strobe (slow to fast) 6-20 Synchronous Strobe (slow to fast) 21-60 Electronic Sine Wave (slow to fast)
  • Page 30 12CH Mode 0-255 Master Dimmer 0-255 0-255 Green 0-255 Blue 0-255 Amber 0-255 White 0-255 Strobe No Strobe Not Synchronous Strobe (slow to fast) 6-20 Synchronous Strobe (slow to fast) 21-60 Electronic Sine Wave (slow to fast) 61-100 Random Strobe (slow to fast) 101-140 Opening Pulse (slow to fast) 141-180...
  • Page 31 Yellow 141-145 Pink 146-150 Cyan 151-155 Orange 156-160 Violet 161-165 Golden Amber 166-170 2700K 171-175 3200K 176-180 4000K 181-185 5500K 186-190 6500K 191-195 RGBW 196-200 236-255 Reserved 0-255 Auto Speed Virtual Colour Wheel 0-10 No Effect Blue Full Blue + Green Increasing 12-50 Cyan Full Green + Blue Decreasing...
  • Page 32 © 2018 by Focon Showtechnic Vertriebsgesellschaft mbH...
