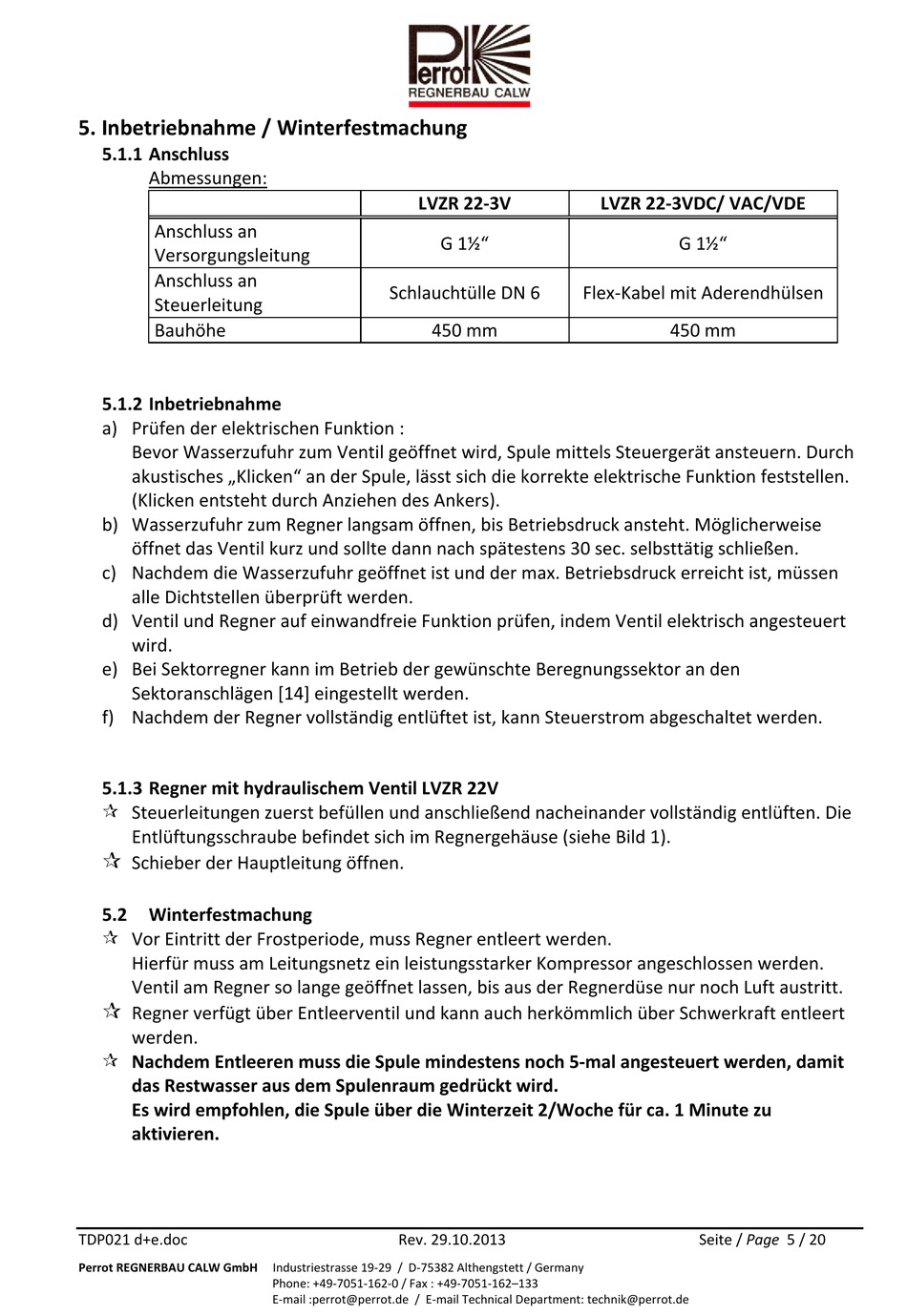

5. Inbetriebnahme / Winterfestmachung
5.1.1 A nschluss
Abmessungen:
Anschluss an
Versorgungsleitung
Anschluss an
Steuerleitung
Bauhöhe
5.1.2 I nbetriebnahme
a) Prüfen der elektrischen Funktion :
Bevor Wasserzufuhr zum Ventil geöffnet wird, Spule mittels Steuergerät ansteuern. Durch
akustisches „Klicken" an der Spule, lässt sich die korrekte elektrische Funktion feststellen.
(Klicken entsteht durch Anziehen des Ankers).
b) Wasserzufuhr zum Regner langsam öffnen, bis Betriebsdruck ansteht. Möglicherweise
öffnet das Ventil kurz und sollte dann nach spätestens 30 sec. selbsttätig schließen.
c) Nachdem die Wasserzufuhr geöffnet ist und der max. Betriebsdruck erreicht ist, müssen
alle Dichtstellen überprüft werden.
d) Ventil und Regner auf einwandfreie Funktion prüfen, indem Ventil elektrisch angesteuert
wird.
e) Bei Sektorregner kann im Betrieb der gewünschte Beregnungssektor an den
Sektoranschlägen [14] eingestellt werden.
f) Nachdem der Regner vollständig entlüftet ist, kann Steuerstrom abgeschaltet werden.
5.1.3 R egner mit hydraulischem Ventil LVZR 22V
 Steuerleitungen zuerst befüllen und anschließend nacheinander vollständig entlüften. Die
Entlüftungsschraube befindet sich im Regnergehäuse (siehe Bild 1).

Schieber der Hauptleitung öffnen.
5.2 Winterfestmachung
 Vor Eintritt der Frostperiode, muss Regner entleert werden.
Hierfür muss am Leitungsnetz ein leistungsstarker Kompressor angeschlossen werden.
Ventil am Regner so lange geöffnet lassen, bis aus der Regnerdüse nur noch Luft austritt.

Regner verfügt über Entleerventil und kann auch herkömmlich über Schwerkraft entleert
werden.
 Nachdem Entleeren muss die Spule mindestens noch 5‐mal angesteuert werden, damit
das Restwasser aus dem Spulenraum gedrückt wird.
Es wird empfohlen, die Spule über die Winterzeit 2/Woche für ca. 1 Minute zu
aktivieren.
TDP021 d+e.doc
Perrot REGNERBAU CALW GmbH Industriestrasse 19‐29 / D‐75382 Althengstett / Germany
Phone: +49‐7051‐162‐0 / Fax : +49‐7051‐162–133
E‐mail :perrot@perrot.de / E‐mail Technical Department: technik@perrot.de
LVZR 22‐3V
G 1½"
Schlauchtülle DN 6
450 mm
Rev. 29.10.2013
LVZR 22‐3VDC/ VAC/VDE
G 1½"
Flex‐Kabel mit Aderendhülsen
450 mm
