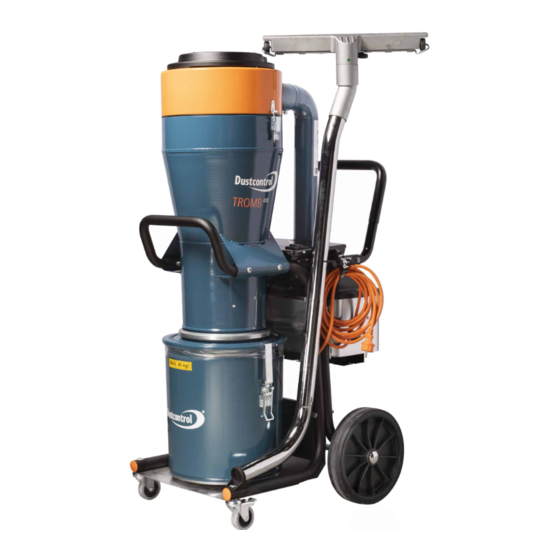

- Page 1 Tromb Par t No 9 48 0 - A Bruksanvisning i original Original instructions Originalbetriebsanleitung Notice originale Oorspronkelijke gebruiksaanwijzing Original bruksanvisning Manual original Alkuperäiset Ohjeet VARNING! Läs bruksanvisningen före användning av maskinen. WARNING! Read the instruction manual before using the machine. ACHTUNG! Bitte lesen Sie die Betriebsanleitung vor Inbetriebnahme der Maschine sorg- fältig durch.
- Page 2 Dustcontrol reserverar sig för tryckfel och produktförändringar Dustcontrol reserves the right to change specifi cations without notice and is under no obligation to alter previously delivered products. Dustcontrol is not responsible for errors or omissions in this catalogue. Keine Gewähr für Druckfehler. Produktänderungen vorbehalten.
-
Page 3: Table Of Contents
Tekniska data _______________ 6 Felsökning _________________ 9 Funktionsbeskrivning _________ 7 Reservdelar _____________47-48 Drift ______________________ 7 EG-försäkran ____________49-51 Service ___________________ 8 Dustcontrol Worldwide _______ 52 Tillbehör ___________________ 8 Contents Safety Considerations _______ 10 Warranty _________________ 13 Technical Data _____________ 11 Trouble Shooting ___________ 14... - Page 4 Descripción del sistema ______ 38 Resolución de problemas ____ 41 Funcionamiento ____________ 39 Recambios ______________47-48 Mantenimiento _____________ 40 Declaración EG __________49-51 DustControl en el mundo _____ 52 Sisällysluettelo Turvallisuusnäkökohdat ______ 42 Takuu ____________________ 45 Tekniset tiedot _____________ 43 Vianetsintä ________________ 46...
-
Page 5: Säkerhetsföreskrifter
9. Varning Använd endast tillbehör och utbytesdelar som – FÖRSIKTIGHET! Denna fi nns i Dustcontrol´s katalog. OBS! Vid användan- maskin ska endast magasineras inomhus. det av felaktiga eller piratdelar (framförallt fi lter och plastsäckar) kan maskinen läcka hälsofarligt damm med personskada som följd. -
Page 6: Tekniska Data
Tekniska Data DC Tromb 400c DC Tromb 400a DC Tromb 400L HxBxL mm 1390 x 560 x 697 1390 x 560 x 697 1390 x 560 x 697 Vikt 46 kg 50 kg 48 kg Inlopp X 76 mm X 76 mm X 76 mm Slanglängd (Ø... -
Page 7: Funktionsbeskrivning
Den ska bytas när dammnivån ligger ca 5 cm spännbandet. Den yttre ändan dras neråt över under gummiklaffen. Plastsäcken måste förslutas när hållaren och ett buntband dras som bottenför- den tagits av maskinen. Använd endast Dustcontrol slutning. original-plastsäckar. DC Tromb 400 - 7... - Page 8 Garantitiden är två år och avser fabrikationsfel. krävs. Normalt slitage ersätts inte. Reparationer ska Garantin gäller under förutsättning att maskinen utföras av Dustcontrol eller av person som godkänts används på normalt sätt och får den service som av Dustcontrol. I annat fall förverkas garantin.
-
Page 9: Felsökning
FELSÖKNING Problem Orsak Åtgärd Motorerna går inte. El ej ansluten. Anslut el. Motorerna stannar direkt Felaktig säkring. Byt till korrekt säkring. efter start. Motorerna går men maskinen Anslut slangen. Sugslangen inte ansluten. suger inte. Stopp i slangen. Vänd slangen eller rensa. DC Tromb 400c Cyklonen saknar plastsäck. -
Page 10: Safety Considerations
Don´t expose the machine for rain. Don´t use it Use only accessories and replacable parts which in damp or wet locations or in presence of fl am- are available in the Dustcontrol catalogue. When mable liquids or gases. using faulty parts or pirate parts (espe-cially fi... -
Page 11: Technical Data
Technical Data DC Tromb 400c DC Tromb 400a DC Tromb 400L HxWxL mm 1390 x 560 x 697 1390 x 560 x 697 1390 x 560 x 697 HxWxL in. 55 x 22 x 27 55 x 22 x 27 55 x 22 x 27 Weight 46 kg/101 lb... -
Page 12: Description
Description The DC Tromb 400 is stable, tough and reliable and moved with a simple hand grip. The collected material particularly suited to spot extraction where plenty is easily handled in this way for disposal or recycling. and easy dust is created. The Tromb 400 is suitable in many different applications ie welding, grinding, DC Tromb 400L: sanding and cleanup. -
Page 13: Service
Other accessories — see Dustcontrol catalogue. Warranty The warranty period for this machine is two years Service performed by other than Dustcontrol or its and covers manufacturers faults. The warranty is authorized agent voids automatically the warranty. valid under the condition that the machine is used No other warranty express or implied is applicable. -
Page 14: Trouble Shooting
TROUBLE SHOOTING Problem Fault Solution Motors will not start. Machine not connected. Make sure connection. The motors stop directly Incorrect fuse. Change to correct circuit. after starting. Thermal overload not set Electrician should adjust. correctly. Pump runs but no suction. Hose not connected. -
Page 15: Sicherheitsvorschriften
üsse Benützen Sie nur Zubehör und Ersatzteile die im Setzen Sie die Maschine nicht dem Regen aus. Dustcontrol Katalog erhältlich sind. Beim Einsatz Benützen Sie diese elektrische Maschine nicht von fehlerhaften Teilen oder Piratteilen (vor allem in feuchter oder nasser Umgebung. Benützen Filter und Plastiksäcke) kann aus der Maschine... -
Page 16: Technische Daten
Technische Daten DC Tromb 400c DC Tromb 400a DC Tromb 400L Abmessungen HxBxL mm 1390 x 560 x 697 1390 x 560 x 697 1390 x 560 x 697 Gewicht 46 kg 50 kg 48 kg Einlass X 76 mm X 76 mm X 76 mm Schlauchlänge (Ø... -
Page 17: Funktionsbeschreibung
Funktionsbeschreibung Der DC Tromb 400 ist robust und betriebssicher. DC Tromb 400c: Er eignet sich besonders für Betriebe, in denen viel Das abgesaugte und ausgefi lterte Material wird in und leichter Staub anfällt. Die Maschine wird zur einem 20 Liter fassenden Plastiksack aufgesammelt, Punktabsaugung in vielen Bereichen, wie z.B. -
Page 18: Wartung
Anschlussmuff e 2107 Intellibag, 10 Stücke/Rolle 43619 Anschlussmuff e 2129 Plastiktüte longopac 432177 Bogen Ø=50 2401 HEPA fi lter 44016 Feinfi lter, Polyester, mit integrierend Filter Schutz 44017 Sonstiges Zubehör siehe Dustcontrol-Katalog. 2015-12-02 Part No 9480-A DC Tromb 400- 18... -
Page 19: Gewährleistung
Für betriebsbedingten Verschleiß wird keine Haft- betrieb) und bezieht sich auf Fabrikationsfehler. Die ung übernommen. Die Geräte dürfen nur von Garantie gilt nur unter der Voraussetzung, dass die DUSTCONTROL und deren autorisierten Werk- Maschine vorschriftgemäß behandelt und gewartet stätten repariert werden, ansonsten erlischt die wird. -
Page 20: Conditions De Sécurité
Ne pas exposer la machine sous la pluie. Ne détachées qui sont disponibles dans le cata- pas l´utiliser dans des endroits humides ou en logue Dustcontrol. Si vous utilisez des pièces présence de liquides ou gaz infl ammables. défectueuses ou contrefaites (spécialement les fi... -
Page 21: Caractéristiques Techniques
Caractéristiques Techniques DC Tromb 400c DC Tromb 400a DC Tromb 400L HxlxL mm 1390 x 560 x 697 1390 x 560 x 697 1390 x 560 x 697 Poids 46 kg 50 kg 48 kg Entrée X 76 mm X 76 mm X 76 mm Longueur fl... -
Page 22: Description
Description Le DC Tromb 400 est stable, robuste, fi able et par- DC Tromb 400c: ticulièrement adapté pour l’extraction à la source où Le nettoyage du fi ltre par impulsion inversée prolonge il y a beaucoup de poussière fi ne. Le DC Tromb 400 la durée de vie du fi... -
Page 23: Entretien
Intellibag, 10 pièces/rouleau 43619 Raccord tournant 50/38 2129 Sac souple longopac 432177 Flexible Ø=50 2401 HEPA fi ltre 44016 Filtre fi n, polyester, avec couvercle de protection 44017 Autres accessoires, voir le catalogue Dustcontrol. DC Tromb 400 - 23 Part No 9480-A... -
Page 24: Garantie
Garantie La période de garantie pour cette machine est de 2 est convenablement entretenu. ans, pièces et main d´oeuvre hors pièces d´usure. La maintenance accomplie par d´autres que Dust- La garantie est valide sous les conditions que la control ou que par un agent mandaté, annule au- machine est utilisée dans des conditions normales tomatiquement la garantie. -
Page 25: Veiligheidsvoorschriften
9. Waarschuwing! Gebruik alleen originele accessoires en on- 2. Werkplek derdelen van Dustcontrol. U vindt deze in de Stel de machine niet bloot aan vocht en regen. Dustcontrol catalogus. Wanneer verkeerde Gebruik de machine niet in vochtige of natte om-... -
Page 26: Technische Gegevens
Technische Gegevens DC Tromb 400c DC Tromb 400a DC Tromb 400L HxBxL mm 1390 x 560 x 697 1390 x 560 x 697 1390 x 560 x 697 Gewicht 46 kg 50 kg 48 kg Inlaat X 76 mm X 76 mm X 76 mm Plastic zak/Container 20 l... -
Page 27: Beschrijving
Beschrijving De DC Tromb 400 is stabiel, sterk, betrouwbaar en DC Tromb 400c: vooral geschikt voor bronafzuiging bij verschillende Het afgezogen en afgescheiden materiaal wordt toepassingen waarbij veel stof ontstaat zoals: las- verzameld in een plastic zak van 20 l. Deze zak kan sen, slijpen, schuren en schoonmaken met het Ø50 heel gemakkelijk verwisseld worden. -
Page 28: Bediening
Het fi jnfi lter moet minstens één keer per jaar ver- Versleten onderdelen moeten worden vervangen. vangen worden. Gebruik alleen originele onderde- Gebruik alleen originele Dustcontrol onderdelen voor len voor de vervanging. Als de unit voorzien is van vervanging bij de DC Tromb 400. -
Page 29: Accessoires
De garantie is alleen geldig indien het apparaat deze garantie. De garantie vervalt indien service wordt gebruikt onder normale omstandigheden voor wordt uitgevoerd door anderen dan Dustcontrol, of datgene waar het voor ontworpen is en dat het goed door Dustcontrol gemachtigde vertegenwoordigers. -
Page 30: Probleemoplossingen
PROBLEEMOPLOSSINGEN Probleem Oorzaak Oplossing Motor wil niet starten. Machine is niet aangesloten Maak de aansluiting. De motor stopt direct na Incorrecte zekering. Vervang deze door juiste het opstarten. zekering. Thermische overbelasting Laat een elektricien dit bijstellen. niet juist ingesteld. Ventilator draait, maar Slang niet aangesloten. -
Page 31: Sikkerhetsforskrifter
Benytt kun tilbehør og reservedeler som fi nnes i Utsett ikke maskinen for væske; skal ikke benyt- Dustcontrol`s kataloger. OBS ! Hvis det benyttes tes i fuktige og våte miljøer eller i nærheten av feilaktige eller piratdeler ( spesielt fi ltre og plast- lettantennelige væsker eller gasser. -
Page 32: Tekniske Data
Tekniske Data DC Tromb 400c DCTromb 400a DC Tromb 400L HxBxL mm 1390 x 560 x 697 1390 x 560 x 697 1390 x 560 x 697 Vekt 46 kg 50 kg 48 kg Innløp X 76 mm X 76 mm X 76 mm Slangelengde(Ø... -
Page 33: Funksjonsbeskrivelse
Funksjonsbeskrivelse • Maskinen er beregnet for suging og utskilling av større mengder tørrt støv og drives av 2 stk, 2 - trinns viftemotorer, 1 - fase strøm. • Maskinen oppfyller gjeldende myndighetskrav for å håndtere helsefarlig støv såsom kvarts, asbest, PCB m.m. •... - Page 34 Garantitiden er 2 år og gjelder for fabrikasjonsfeil. Normal slitasje erstattes ikke. Garantien gjelder under forutsetning av at maskinen Reparasjoner skal utføres av Dustcontrol AB eller benyttes på normalt vis og at den får den service personer som er godkjent av Dustcontrol AB.
-
Page 35: Feilsøking
FEILSØKING Problem Årsak Tiltak Motor går ikke Strøm er ikke tilkoblet. Koble til strøm. Motor stopper direkte Feil sikring. Bytt til korrekt sikring. etter start. Motoren går men maskinen Sugeslange ikke tilkoblet. Koble til sugeslangen. suger ikke. Stopp i slangen. Snu slangen eller rens. -
Page 36: Consideraciones De Seguridad
No exponer la máquina a la lluvia. No usarla en Usar sólo accesorios y partes referenciadas en estancias húmedas o mojadas o en las que haya el catálogo de DustControl. Cuando se utilizan productos líquidos infl amables o gases. recambios no originales especialmente en los fi... -
Page 37: Datos Técnicos
Datos Técnicos DC Tromb 400c DC Tromb 400a DC Tromb 400L HxWxL mm 1390 x 560 x 697 1390 x 560 x 697 1390 x 560 x 697 Peso 46 kg 50 kg 48 kg Entrada X 76 mm X 76 mm X 76 mm Longitud manguera (Ø... -
Page 38: Descripción Del Sistema
Descripción del sistema El DC Tromb 400 es estable, resistente y de confi - El cartucho de filtro tiene una protección para anza y particularmente indicado para la extracción protegerlo del polvo que entra en el ciclón por la localizada donde aparece fácil y abundantemente el manguera. -
Page 39: Funcionamiento
Funcionamiento Conectar la máquina a la corriente eléctrica de DC Tromb 400a acuerdo a las especifi caciones encontradas en la El contenedor bajo el ciclón debe ser vaciado cuando etiqueta del equipo. Si se precisa un cable de mayor su capacidad llegue a 2/3. longitud al de la unidad se debe de tener en cuenta los códigos eléctricos del cable y que sea resistente DC Tromb 400L:... -
Page 40: Mantenimiento
Manguera Ø=50 2401 HEPA-fi ltro 44016 Filtro fi no, poliéster con Otros accesorios. Ver catálogos de Dustcontrol. cubierta de fi ltro integrada 44017 Garantía El período de garantía para esta máquina es de dos Operaciones de mantenimiento por otros que no años y cubre todos los defectos de fabricación. -
Page 41: Resolución De Problemas
Guia para solucionar problemas Problema Fallo Solución El motor no arranca Máquina no conectada. Asegurarse de la conexión eléc trica. Térmico de protección saltado Esperar 5 minutos El motor para directamente Fusible incorrecto. Cambiar el fusible correcto. después de arrancar Protección térmica no ajustada Un electricista debería ajustarlo correctamente La bomba gira pero no hay... -
Page 42: Turvallisuusnäkökohdat
Turvallisuusnäkökohdat Lue kaikki ohjeet ennen kuin käytät tätä konetta ja 6. Tärkeä toimenpide pidä nämä ohjeet tallessa. Konetta puhdistettaessa ja huollettaessa säh- köjohto tulee aina irrottaa pistorasiasta. Varoitus! Sähkökoneita käyttäessä tulisi aina nou- dattaa tavallisia varotoimenpiteitä minimoidakseen Huolla kone hyvin Pidä... -
Page 43: Tekniset Tiedot
Tekniset tiedot DC Tromb 400c DC Tromb 400a DCTromb 400L k x l x p mm 1390 x 560 x 697 1390 x 560 x 697 1390 x 560 x 697 Paino 46 kg 50 kg 48 kg Imuaukko X 76 mm X 76 mm X 76 mm Letku (Ø... -
Page 44: Kuvaus
Kuvaus DC Tromb 400 on tukeva, lujatekoinen, luotettava DC Tromb 400c: ja soveltuu erityisesti kohdepoistoon, jossa pölyä Poistettu materiaali kerätään 40-litran muovipus- esiintyy runsaasti. DC Tromb 400 soveltuu käytet- siin. Kerätty materiaali on tällä tavoin helposti täväksi moniin eri tarkoituksiin esim. hitsauksessa, käsiteltävissä. -
Page 45: Huolto
Hienosuodatin 44017 Takuu Takuujakso tälle koneelle on kaksi vuotta ja se kattaa Huolto, jonka on suorittanut muu kuin Dustcontrol tai valmistajan viat. Takuu on voimassa sillä ehdolla, sen valtuuttama edustaja, mitätöi takuun automaat- että konetta käytetään normaaleissa olosuhteissa tisesti. Muita nimenomaisia tai oletettuja takuita ei tehtävään, johon se on suunniteltu, ja sitä... -
Page 46: Vianetsintä
VIANETSINTÄ Ongelma Vika Ratkaisu Moottori ei käynnisty. Laitetta ei ole kytketty. Tarkista kytkentä. virransyöttöön. Moottori sammuu heti Virheellinen sulake. Vaihda oikea sulake. käynnistyksen jälkeen. Puhallin on käynnissä, Letkua ei ole kytketty. Kytke letku. mutta imua ei ole. Letku on tukossa. Etsi ja poista tukos. -
Page 47: Spare Parts
Reservdelar Spare Parts Ersatzteile Pieces detachees Onderdelen Lista de recambios Varasoat 45003 42768 44016 44017 3007 42366 804301 3007 3007 42792 44014 4313 42012 422241 44045 432175 40497 4873 9480-A DC Tromb 400 - 47 Part No 9480-A... -
Page 48: Varaosat
Reservdelar Spare Parts Ersatzteile Pieces detachees Onderdelen Lista de recambios Varasoat Svenska Art nr Benämning Art nr Benämning Art nr Benämning 42792 Hållare Säck 44045 Korg 3007 Skarv 76 4313 Spännband,L=1,0 m 45003 Plastlock 40497 Hjul, D=300 432175 Longopac-hållare 4873 Länkhjul, H=100 42012 Kona med Klaff... -
Page 49: Eg-Declaration
EG-försäkran om överensstämmelse Vi försäkrar härmed att DC Tromb 400 är i överensstämmelse med följande bestämmelser och stan- darder; 2006/42/EG, 2006/95/EG, 2004/108/EG. Serienummer och tillverkningsår indikeras på märkplåt på maskinen. Dustcontrol AB Nina Uggowitzer English EC-Declaration of conformity We declare that DC Tromb 400 is in conformity with following directives and standards;... - Page 50 Wij verklaren hiermee dat DC Tromb 400 in overeenstemming is met en voldoet aan de volgende standaard en richtlijnen: 2006/42/EG, 2006/95/EG, 2004/108/EG. Serienummer en productiedatum staan vermeld op het typeplaatje op de machine. Dustcontrol AB Nina Uggowitzer Norsk EF erklæring om samsvar Vi erklærer at DC Tromb 400 er i samsvar med følgende standard eller standardisert dokument;...
- Page 51 Suomi EY-vaatimustenmukaisuusvakuutuksen DC Tromb 400 Vakuutamme että tuote täyttää seuraavat direktiivit ja vaatimukset: 2006/42/EY, 2006/95/EY, 2004/108/EY. Sarjanumero ja valmistusvuosi on merkittynä konekilvessä. Dustcontrol AB Nina Uggowitzer DC Tromb 400 - 51 Part No 9480-A...
-
Page 52: Dustcontrol Worldwide
