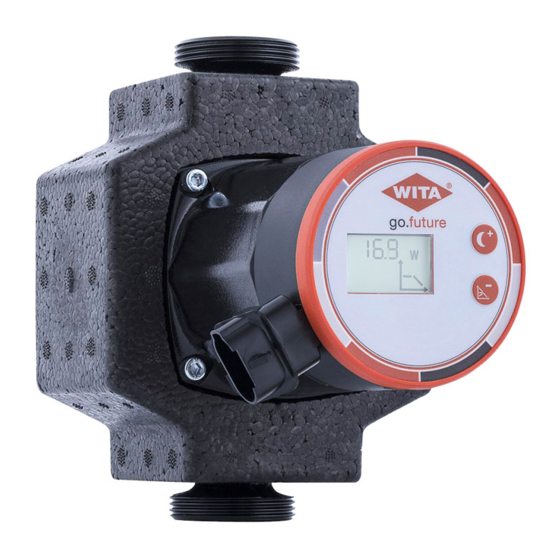

  • Page 1 NUR ORIGINAL MIT DER RAUTE® WITA go.future LCD 40-XX | 60-XX ≤ 0,20 ORIGINAL EINBAU- UND BETRIEBSANLEITUNG SEITE 2–18 TRANSLATION OF THE ORIGINAL INSTALLATION AND OPERATING INSTRUCTIONS PAGE 20–36 www.wita.de...

  • Page 2: Table Of Contents

    Bedienungsanleitung WITA go.future LCD 40-XX | 60-XX Inhalt Konformitätserklärung ........................3 Sicherheitshinweise .........................4 2.1 Allgemeines ..............................4 2.2 Kennzeichnung von Hinweisen in der Betriebsanleitung ..............4 2.3 Personalqualifikation............................5 2.4 Gefahren bei Nichtbeachtung der Sicherheitshinweise ...............6 2.5 Sicherheitsbewusstes Arbeiten........................6 2.6 Sicherheitshinweise für den Betreiber ......................6 2.7 Sicherheitshinweise für Montage- und Wartungsarbeiten ..............7...

  • Page 3: Konformitätserklärung

    Bedienungsanleitung WITA go.future LCD 40-XX | 60-XX EU KONFORMITÄTSERKLÄRUNG Name des Ausstellers: WITA-Wilhelm Taake GmbH Pumpen-, Armaturen- und Regeltechnik Display HE Pumpen Böllingshöfen 85 D-32549 Bad Oeynhausen Gegenstand der Erklärung: Heizungs-Umwälzpumpe Typ: go.future LCD Ausführung: 40-XX, 60-XX Wir erklären in alleiniger Verantwortung, dass die oben genannten Produkte, auf die sich diese EU-Konformitätserklärung bezieht, mit den folgenden Normen und...

  • Page 4: Sicherheitshinweise

    Bedienungsanleitung WITA go.future LCD 40-XX | 60-XX 2 Sicherheitshinweise 2.1 Allgemeines Diese Einbau- und Betriebsanleitung ist Bestandteil des Pro- duktes und enthält grundlegende Informationen, die bei Mon- tage, Betrieb und Wartung zu beachten sind. Aus diesem Grund muss sie unbedingt vor der Aufstellung vom Monteur und dem zuständigen Fachpersonal bzw.

  • Page 5: Personalqualifikation

    Bedienungsanleitung WITA go.future LCD 40-XX | 60-XX Hier stehen nützliche Hinweise zur Hinweis Handhabung des Produktes. Sie machen auf mögliche Schwierigkeiten aufmerk- sam und sollen für einen sicheren Betrieb sorgen. Direkt am Produkt angebrachte Hinweise wie zum Beispiel: • Drehrichtungspfeil •...

  • Page 6: Gefahren Bei Nichtbeachtung Der Sicherheitshinweise

    Bedienungsanleitung WITA go.future LCD 40-XX | 60-XX 2.4 Gefahren bei Nichtbeachtung der Sicherheitshinweise Werden die Sicherheitshinweise nicht beachtet, kann dies eine Gefährdung von Personen, Umwelt und Anlage zur Folge haben. Die Nichtbeachtung der Sicherheitshinweise führt zum Verlust jeglicher Schadenersatzansprüche. Mögliche Gefährdungen sind zum Beispiel: •...

  • Page 7: Sicherheitshinweise Für Montage Und Wartungsarbeiten

    Bedienungsanleitung WITA go.future LCD 40-XX | 60-XX • Gefährdungen durch elektrische Energie müssen ausgeschlossen werden. Hierzu sind z. B. die Vorschriften des VDE und der lokalen Energieversorgungsunternehmen zu beachten. Display HE Pumpen • Sollten an der Anlage Gefahren durch heiße oder kalte Teile auftreten, so müssen diese mit einem Berührungsschutz ver-...

  • Page 8: Unzulässige Betriebsweisen

    Bedienungsanleitung WITA go.future LCD 40-XX | 60-XX zugelassenes Zubehör verwendet werden. Werden andere Teile verwendet, so ist eine Haftung des Herstellers für die daraus entstehenden Folgen ausgeschlossen. 2.9 Unzulässige Betriebsweisen Wird die Pumpe vom Netz getrennt, muss vor Wiedereinschal- ten eine Wartezeit von mindestens 1 Minute eingehalten werden.

  • Page 9: Bestimmungsgemäße Verwendung

    Bedienungsanleitung WITA go.future LCD 40-XX | 60-XX 4 Bestimmungsgemäße Verwendung Die WITA Hoch-Effizienzpumpen go.future LCD 40-XX | 60-XX sind für das Umwälzen von Warmwasser in Zentralheizungen konzipiert und eignen sich auch Display HE Pumpen zur Förderung dünnflüssiger Medien im Bereich Industrie und Gewerbe. Sie sind auch für solartechnische Anlagen geeignet.

  • Page 10: Lieferumfang

    Standardpumpen verursacht. Mit der Pumpenserie go.future LCD haben wir eine Umwälz- pumpe entwickelt, die einen Energieeffizienzindex von ≤ 0,20 aufweist. Durch den Einsatz der WITA go.future LCD kann der Energieverbrauch gegenüber einer herkömmlichen Umwälzpumpe bis ca. 80% gesenkt werden. Die hydraulische Leistung konnte gegenüber den Standardpumpen nahezu gleichgehalten werden.

  • Page 11: Pumpeneinstellungen Und Förderleistung

    Bedienungsanleitung WITA go.future LCD 40-XX | 60-XX 7 Pumpeneinstellung und Förderleistung Beschreibung der Bedienelemente Die Tasten Alle Funktionen der Pumpe sind mit nur zwei Tasten steuerbar. Das Display I. Leistungsaufnahme / Förderhöhe III. Nachtabsenkung II. Kennlinienart I. Anzeige der augenblicklich aufgenommenen elektrischen Leistung im Wechsel mit der momentan eingestellten Förderhöhe der Pumpe.

  • Page 12: Auswahl Des Betriebszustands

    Bedienungsanleitung WITA go.future LCD 40-XX | 60-XX Auswahl des Betriebszustands Bei dieser Pumpe haben Sie die Möglichkeit zwischen folgenden Betriebszuständen zu wählen: drei Konstantkennlinien vier Kennlinien mit Regelung im Proportionaldruck-Verfahren III. Automatische und permanente Nachtabsenkung I+II. Zur Auswahl einer Konstant- oder Proportionalkennlinie die Taste Drücken.

  • Page 13: Automatische Nachtabsenkung

    Bedienungsanleitung WITA go.future LCD 40-XX | 60-XX III Automatische Nachtabsenkung Voraussetzungen für die automatische Nachtabsenkung Pumpen, die in Gasthermen eingebaut sind, die nur über einen kleinen Wasserinhalt verfügen, dürfen niemals auf die automatische Nachtabsenkung eingestellt werden. Falls die Heizungsanlage zu wenig Wärme an die Heizkörper abgibt, ist zu kontrollieren, ob die automatische Nachtabsenkung aktiviert ist.

  • Page 14: Entlüftungsprogramm

    Bedienungsanleitung WITA go.future LCD 40-XX | 60-XX IV Entlüftungsprogramm Durch längeres Drücken der Taste wird ein Entlüftungsprogramm gestartet. Dieses Programm betreibt die Pumpe abwechselnd mit unterschiedlichen Drehzahlen. Dies führt im Display zu folgender Anzeige: Das erste Segment ist ein bewegtes Symbol um anzuzeigen, dass das Programm läuft.

  • Page 15: Elektrischer Anschluss

    Bedienungsanleitung WITA go.future LCD 40-XX | 60-XX 9 Elektrischer Anschluss Achtung Lebensgefahr! Display HE Pumpen Unsachgemäße Installation und unsachgemäßer elektrischer Anschluss können lebensgefährlich sein. Gefährdungen durch elektrische Energie sind auszuschließen. • Installation und elektrischen Anschluss nur durch Fachpersonal und gemäß der geltenden Vorschriften (z.

  • Page 16: Montage Des Netzsteckers

    Bedienungsanleitung WITA go.future LCD 40-XX | 60-XX Montage des Netzsteckers Click Click Schließen Sie das Netzkabel wie dargestellt an die Pumpe an. Vorsicht Netzspannung! Unbe- dingt die erforderlichen Schutz-Maßnahmen, VDE-Vorschriften und örtlichen Bestimmungen be- achten. Der Leiterquerschnitt darf nicht kleiner als 0,75 mm2 sein. Bei Verwendung von feindrähtigen Leitungen sind Aderendhülsen zu benutzen.

  • Page 17: Wartung Und Service

    Bedienungsanleitung WITA go.future LCD 40-XX | 60-XX 11 Wartung/Service Vor Wartungs- Reinigungs- und Reparaturarbeiten Anlage spannungsfrei schalten und gegen unbefugtes Wiedereinschalten sichern. Display HE Pumpen Bei hohen Wassertemperaturen und Systemdrücken Pumpe vorher abkühlen lassen. Es besteht Verbrühungsgefahr! 12 Störungen, Ursachen und Beseitigungen Wartungsarbeiten oder Reparaturversuche dürfen nur von Fachpersonal unternommen werden.

  • Page 18: Entsorgung

    Die Pumpe sowie deren Einzelteile gehören nicht in den Hausmüll sondern müs- Hinweis sen umweltgerecht entsorgt werden! Nehmen Sie hierfür bitte die öffentlichen oder privaten Entsorgungsgesellschaften in Anspruch. Im Downloadbereich unserer Homepage befindet sich eine Auflistung der in unseren Produkten verwendeten Materialien. (www.wita.de).
  • Page 19 Notizen Display HE Pumpen...
  • Page 20 Operating instrutions WITA go.future LCD 40-XX | 60-XX Table of Contents Declaration of Conformity ......................21 Safety Instructions.........................22 2.1 General ................................22 2.2 Identification of symbols used in the operating instructions ............22 2.3 Personnel qualification..........................23 2.4 Danger of not observing safety instructions ..................24 2.5 Safety-conscious work..........................24...

  • Page 21: Declaration Of Conformity

    Operating instrutions WITA go.future LCD 40-XX | 60-XX EU DECLARATION OF CONFORMITY Name of the issuer: WITA-Wilhelm Taake GmbH Display HE Pumpen Pump, valve and control technology Böllingshöfen 85 D-32549 Bad Oeynhausen Subject of the declaration: Heat circulation pump Type: go.future LCD...

  • Page 22: Safety Instructions

    Operating instrutions WITA go.future LCD 40-XX | 60-XX 2 Safety Instructions 2.1 General These installation and operating instructions are a part of the product, and contain basic information that must be observed during installation, operation and maintenance. For this reason, the installer and specialist personnel or operators must read these instructions prior to set-up.

  • Page 23: Personnel Qualification

    Operating instrutions WITA go.future LCD 40-XX | 60-XX This symbol indicates useful information Note for handling the product. It indicates potential difficulties and aims to ensure safe operation. Signs attached directly on the product, such as: • direction of rotation arrow •...

  • Page 24: Danger Of Not Observing Safety Instructions

    Operating instrutions WITA go.future LCD 40-XX | 60-XX 2.4 Danger of not observing safety instructions Not observing the safety information can endanger persons, the environment and the system. Not observing the safety instructions shall result in the loss of any and all claims to warranty.

  • Page 25: Safety Instructions For Installation And Maintenance Work

    Operating instrutions WITA go.future LCD 40-XX | 60-XX • Observe the instructions in local or general regulations (e.g. IEC, VDE, etc.), and those of the local energy supplier. • In the event of hazards arising from the system due to Display HE Pumpen contact with hot or cold parts, these parts must be fitted...

  • Page 26: Unpermitted Operation

    Operating instrutions WITA go.future LCD 40-XX | 60-XX bear no liability for any consequences resulting from the use of other parts. 2.9 Unpermitted operation If the pump is disconnected from the power supply, wait at least 1 minute before reactivating. Otherwise, the pump's inrush current limit has no effect, which can lead to functional errors or damage to any connected heating controller.

  • Page 27: Intended Use

    WITA go.future LCD 40-XX | 60-XX 4 Intended Use The WITA go.future LCD 40-XX | go.future LCD 60-XX high-efficiency pumps are designed for circulating hot water in central heating systems, and are also suitable for conveying thin liquid media in industry and commerce. They can also be used in photovoltaic systems.

  • Page 28: Scope Of Delivery

    Operating instrutions WITA go.future LCD 40-XX | 60-XX Inlet pressure Permissible range of application fluid Minimum inlet pressure Temperature range Permissible fluid temperature at maximum temperature ambient temperature < 75 °C 0.05 bar 0.005 MPa 0.5 m 75 °C - 90 °C 0.3 bar...

  • Page 29: Pump Settings And Output

    Operating instrutions WITA go.future LCD 40-XX | 60-XX 7 Pump Settings and Output Description of operating elements The buttons All functions of the pump can be controlled with just two buttons.. The display I. power consumption / pump delivery head III.

  • Page 30: Selecting The Operating Status

    Operating instrutions WITA go.future LCD 40-XX | 60-XX Selection of the operating status With this pump you can select one of the following operating modes: Three constant characteristics Four characteristics with proportional pressure control Method III. Automatic and permanent night economy mode .

  • Page 31: Automatic Night Economy

    Operating instrutions WITA go.future LCD 40-XX | 60-XX III Automatic night economy Requirements for the automatic night economy mode Pumps that are built into gas heaters with a lower water capacity are never to be set to automatic night economy mode.

  • Page 32: Venting Program

    Operating instrutions WITA go.future LCD 40-XX | 60-XX IV Venting program -button, the venting program is initiated. By pressing and holding the This program operates the pump alternately with various rotational speeds. This results in the following indication on the display: The first segment is a moving icon to indicate...

  • Page 33: Electrical Connection

    Operating instrutions WITA go.future LCD 40-XX | 60-XX 9 Electrical connection Warning: Risk of death! Improper installation and improper electrical connection can present a fatal hazard. Hazards posed by electrical power must be eliminated. • Only have installation and electrical connection work performed by specialist staff and in accordance with the applicable regulations (e.g.

  • Page 34: Assembling The Power Plug

    Operating instrutions WITA go.future LCD 40-XX | 60-XX Assembling the power plug Click Click Connect the power cable to the pump as shown. Caution: Line voltage! Observe the required protective measures, national body regulations and local provisions at all times. The cable crosssection may be no smaller than 0.75 mm...

  • Page 35: Service And Maintenance

    Operating instrutions WITA go.future LCD 40-XX | 60-XX 11 Service and Maintenance Switch off the power to the system before performing maintenance, cleaning or repair work, and secure it against unauthorised reactivation. Display HE Pumpen Allow the pump to cool down in the event of high temperatures and system pressures.

  • Page 36: Disposal

    Operating instrutions WITA go.future LCD 40-XX | 60-XX Error indication or Causes remedy Error code in the display of the pump Rotor blocked Switch the pump off and secure against being switched back on. If possible, close the shut-off valve in front of and behind the pump or drain the water.
  • Page 37 Notizen...
  • Page 38 Notes...
  • Page 39 Notes Display HE Pumpen...
  • Page 40 NUR ORIGINAL MIT DER RAUTE® WITA - Wilhelm Taake GmbH HEL-WITA Sp. z o.o. Böllingshöfen 85 | D-32549 Bad Oeynhausen Zielonka, ul. Biznesowa 22 | 86-005 Białe Błota Tel.: +49 5734 512380 | Fax: +49 5734 1752 Tel.: + 52 564 09 00 | Fax: + 52 564 09 22 www.wita.de | info@wita.de...
