3 Installationshinweise Pneumatische Achse

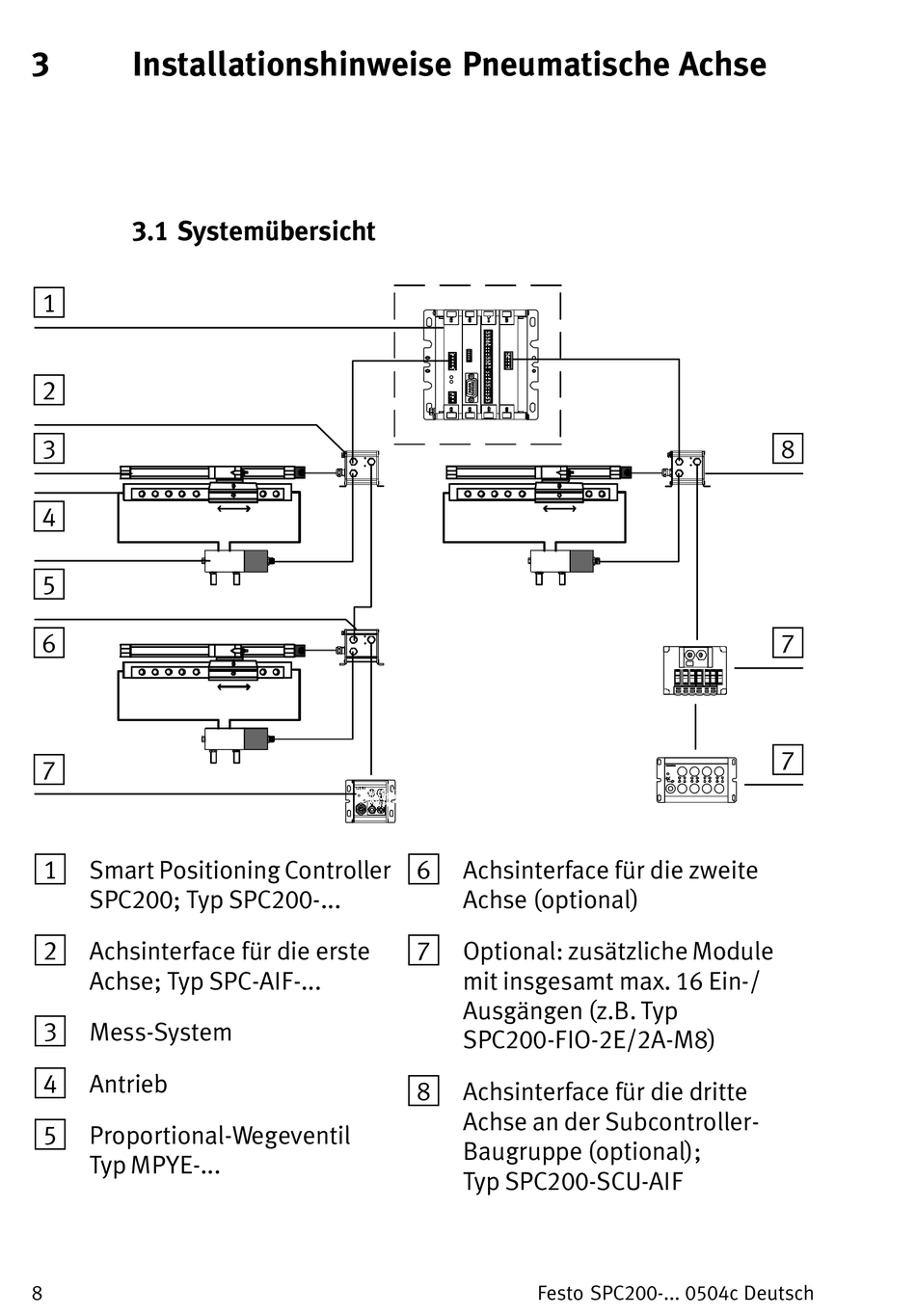

3.1 Systemübersicht
1
2
3
4
5
6
7
1
Smart Positioning Controller
SPC200; Typ SPC200−...
2
Achsinterface für die erste
Achse; Typ SPC−AIF−...
3
Mess−System
4
Antrieb
5
Proportional−Wegeventil
Typ MPYE−...
8
PNP
IN PU T /OU T PU T POWER
D IA G OUTPUT 0 1
0 1
IN PU T
6
Achsinterface für die zweite
Achse (optional)
7
Optional: zusätzliche Module
mit insgesamt max. 16 Ein−/
Ausgängen (z.B. Typ
SPC200−FIO−2E/2A−M8)
8
Achsinterface für die dritte
Achse an der Subcontroller−
Baugruppe (optional);
Typ SPC200−SCU−AIF
Festo SPC200−... 0504c Deutsch
