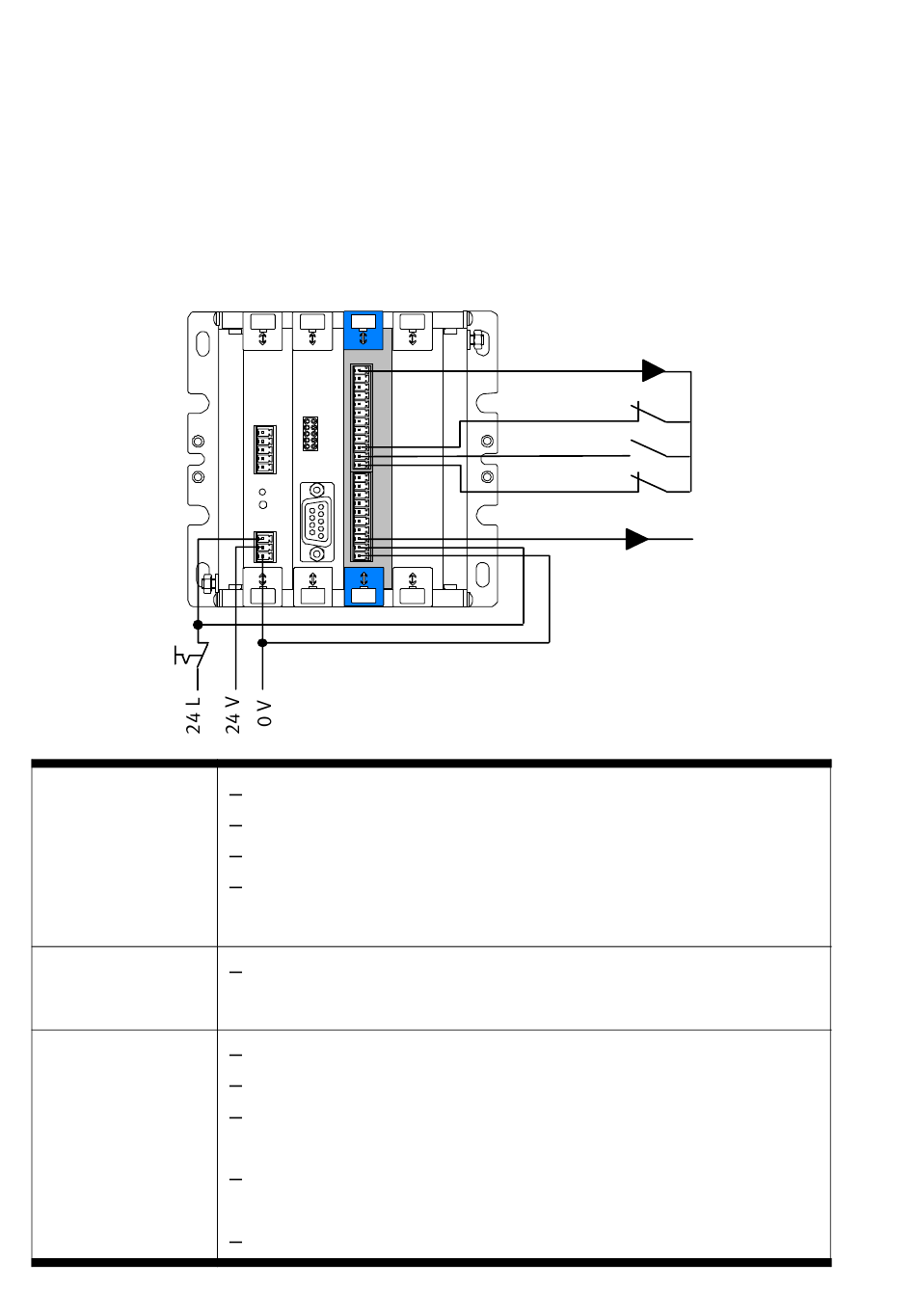

3.3 Beschaltungsbeispiel für die Betriebsart Start/Stopp
mit Steuerung über eine E/A−Baugruppe
Voraus−
setzungen
Bedienung mit
Bedienfeld
Bedienung
über E/A
10
Startprogramm im Programmspeicher
Achs−, Applikationsdaten und Hardware eingestellt
Betriebsart Start/Stopp eingestellt
Regler aktivieren/Freigabe des SPC200 durch
1−Signal an ENABLE
Start, Stopp, Reset über Menü SYSTEM CONTROL
am Bedienfeld
Start durch steigende Flanke an START
Stopp durch 0−Signal an STOP
Programm fortsetzen durch 1−Signal an STOP und
steigende Flanke an START
Reset durch 0−Signal an STOP und steigende
Flanke am START−Eingang
Regler abschalten durch 0−Signal an ENABLE
24 V
STOP (7)
START (8)
ENABLE (9)
READY (7)
