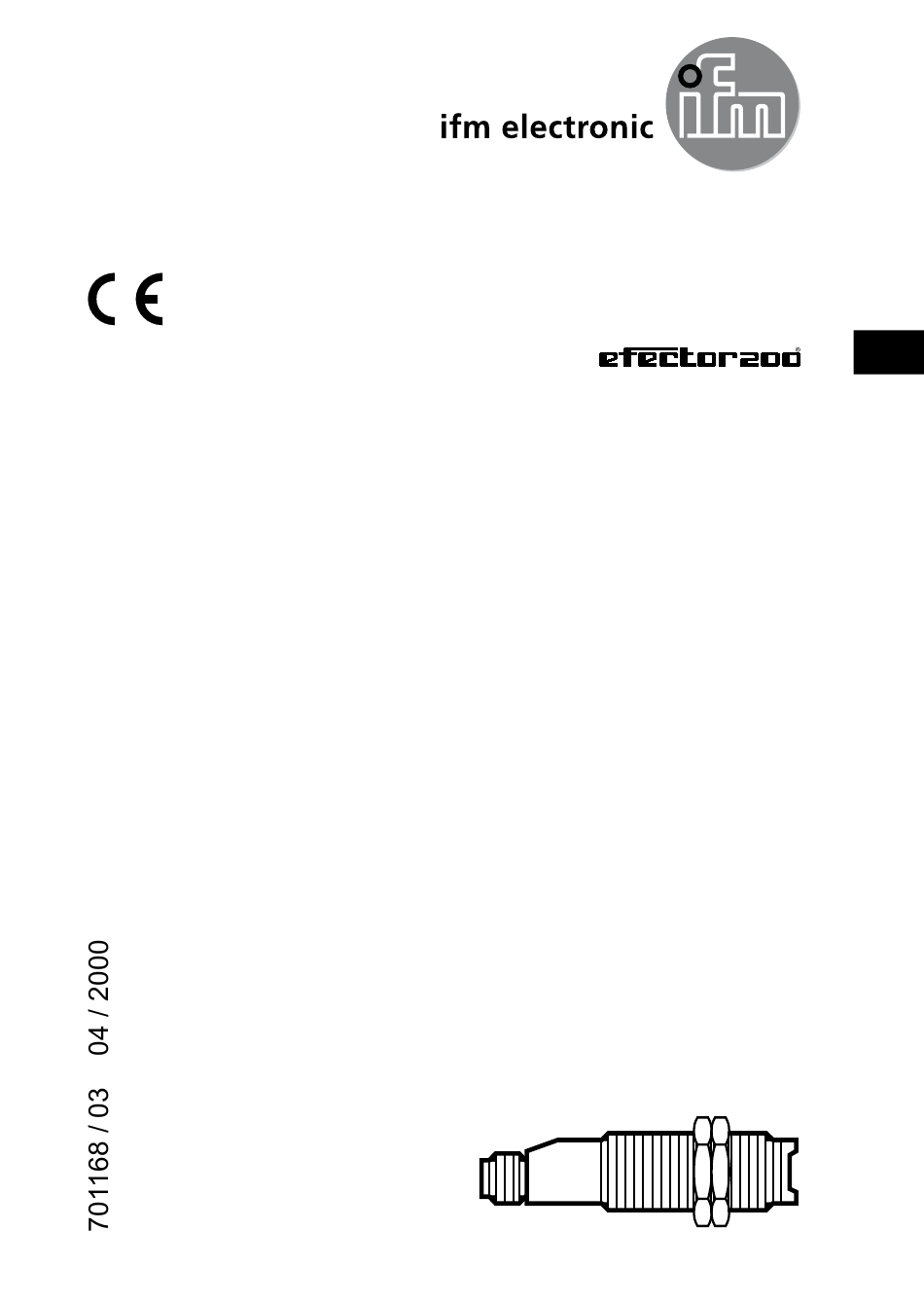

- Page 1 Operating instructions Retro-reflective sensor OG laser...
- Page 2 Contents Function and features ����������������������������������������������������������������������������������������������3 Electrical connection������������������������������������������������������������������������������������������������3 Installation ���������������������������������������������������������������������������������������������������������������4 Adjustment aid ������������������������������������������������������������������������������������������������������5 Commissioning ��������������������������������������������������������������������������������������������������������5 Setting of the sensitivity with stationary objects ������������������������������������������������������5 Setting of the sensitivity with moving object ������������������������������������������������������������6 Setting of the maximum sensitivity ��������������������������������������������������������������������������7 Locking / Unlocking �������������������������������������������������������������������������������������������������8 Operation �����������������������������������������������������������������������������������������������������������������8 Function check output ������������������������������������������������������������������������������������������8 Maintenance ������������������������������������������������������������������������������������������������������������8...
-
Page 3: Electrical Connection
WARNING Visible laser light, laser protection class 2� Use of controls or settings other than those specified herein can result in hazardous radiation exposure� ► Do not stare into the laser beam! ► Apply the enclosed labels (laser warning) in the immediate vicinity of the unit� ►... - Page 4 DC NPN Pin 2 = fc-output Core colours (for sensors with cable connection): BN = brown, BU = blue, BK = black� Programming of the output function (light-on or dark-on) by wiring� Load of the function check output (fc output): max� 10 mA� Installation Pushbutton LEDs red, green, yellow...
- Page 5 Do not align the beam towards the fixing screw of the prismatic reflector� Mount the unit so that the mounting position cannot change (in particular avoid high vibrations!)� Laser units with a very small light spot diameter are highly focussed; the slightest change in the mounting position will result in misalignment�...
- Page 6 Setting with object� ► Press once� > The yellow and green LEDs go out for approx� 1 s, then flash again alternately� Einstellung ohne Objekt� ► Press once� > The yellow and green LEDs go out for approx� 1 s, then the green LED is on� >...
- Page 7 ► During the measurement (approx� 1 s) allow at least two objects to move through the sensing area of the lens� ► Press once� > The yellow and green LEDs go out for approx� 1 s, then flash again alternately� ►...
- Page 8 Locking / Unlocking The red LED lights for a short time, then the yellow and green LEDs flash alternately; after 10 s the LEDs go out, ► Press for 10 s� the unit is locked� After 10 s the LEDs go out, locking is cancelled�...
