Einbau und Inbetriebnahme
nur von autorisiertem Fachpersonal,
gemäß Bedienungsanleitung.
Fitting and commissioning to be
carried out by qualified personnel
only in accordance with the operating
instructions.
Es bedeuten/Symbols:
Warnung
Warning, Caution
Hinweis
Note
Recycling
Recycling
Zubehör
9705c

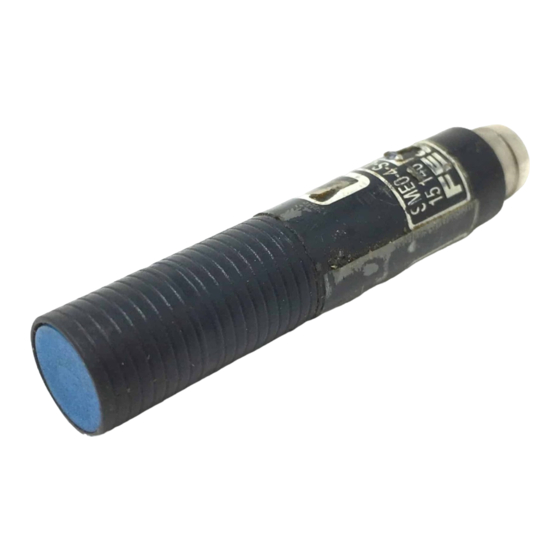

Bedienungsanleitung
Elektrischer
Näherungsschalter
Typ
SMEO-4(U)-...
CRSMEO-4 - ...
Operating instructions
Electric
proximity switch
Type
SMEO-4(U)-...
CRSMEO-4 - ...
D/GB 1
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Festo SMEO-4 Series
Summary of Contents for Festo SMEO-4 Series
-
Page 1: Operating Instructions
Bedienungsanleitung Operating instructions Elektrischer Electric Einbau und Inbetriebnahme Näherungsschalter proximity switch nur von autorisiertem Fachpersonal, gemäß Bedienungsanleitung. SMEO-4(U)-... Type SMEO-4(U)-... CRSMEO-4 - ... CRSMEO-4 - ... Fitting and commissioning to be carried out by qualified personnel only in accordance with the operating instructions. -
Page 2: Bedienteile Und Anschlüsse
SMEO-4(U)-..., CRSMEO-4-... Bedienteile und Anschlüsse Operating parts and connections Klemmbereich zur Befestigung (1) Fastening area (1) asymmetrische Gehäuseform (2) Asymmetrical housing part (2) Anschluß für Dose mit Kabel (3) Connection for socket with cable (3) Kabel (4) Cable (4) Funktion und Anwendung Function and use Der SMEO-4(U)-...- 230 darf ohne The SMEO-4(U)-...- 230 must not be... -
Page 3: Voraussetzungen Für Den Produkteinsatz
Der interne Reedkontakt wird magne- The internal reed contact is actuated tisch betätigt und schließt einen elektris- magnetically and complets an electrical chen Stromkreis. circuit. Voraussetzungen für den Safety conditions Produkteinsatz Allgemeine, stets zu beachtende Hinwei- General instructions which must always se für den ordnungsgemäßen und siche- be observed for the correct and reliable ren Einsatz des Produkts:... -
Page 4: Einbau
SMEO-4(U)-..., CRSMEO-4-... • Entfernen Sie alle Transportvor- • Remove all packaging such as protec- kehrungen wie Schutzwachs, Folien, tive wax, foils, caps and cardboard. Kappen und Kartonagen. The individual materials can be dispo- Die Entsorgung der einzelnen Werk- sed of in recycling containers. stoffe in Recycling-Sammelbehälter ist möglich. - Page 5 • Plazieren Sie den SMEO-4(U)-... • Place the SMEO-4(U)-... on the cylin- folgendermaßen: der as follows: SMEO-4-... SMEO-4U-... CRSMEO-4 -.. SMEO-4-... SMEO-4U-... CRSMEO-4 -... - mitsamt dem Befestigungsbausatz - together with fastening kit - nur im Klemmbereich befestigt - fastened only in clamping area (Der Klemmbereich ist gekennzeichnet (the clamping area is marked with a durch eine geriffelte Oberfläche)
- Page 6 SMEO-4(U)-..., CRSMEO-4-... Vermeiden Sie stromführende Kabel in Avoid current-carrying cables in the vici- der Nähe des SMEO-4(U)-... nity of the SMEO-4(U)-... unbedingt zu möglichst zu Avoid at all costs Avoid where vermeiden vermeiden possible SMEO4 SMEO4 Kabel schräg oder Kabel parallel zur Cables diagonal or Cables parallel to senkrecht zur Läng-...
- Page 7 Bei Parallelanordnung von Zylindern mit If cylinders with solenoid pistons are ar- Magnetkolben: ranged parallel: • Plazieren Sie die SMEO-4(U)-... mö- • Place the SMEO-4(U)-... switches as glichst weit auseinander. far apart as possible. Damit minimieren Sie die Störungs- In this way you can minimize the dan- gefahr durch andere Magnete.
- Page 8 SMEO-4(U)-..., CRSMEO-4-... elektrisch Electrical Bei SMEO-4(U)-... mit Zweileiteran- The SMEO-4(U)-... with two-wire con- schluß: nection • should only be used under load. • Verwenden Sie diese SMEO-4(U)-... nur mit Last. Sie erzeugen sonst einen Kurzschluß. Otherwise there will be a short-circuit. Bild 12/Fig.
- Page 9 • Verkabeln Sie den SMEO-4-(U)-... • Wire the SMEO-4-(U)-...according to nach Plan a), b) oder c). diagram a), b) or c). a) Kabelversion a) cable version b) Steckerversion b) plug version Legende für Kabel oder Dose des 3leiter 3-core Typs SIM-... Key for cable or sockets Type SIM-...
- Page 10 SMEO-4(U)-..., CRSMEO-4-... Inbetriebnahme Commissioning • Bestromen Sie den SMEO-4(U)-... • Switch on the power supply to the SMEO-4(U)-... • Positionieren Sie den Zylinder-Kol- • Move the cylinder piston into the posi- ben an der Stelle, die Sie mit dem tion which you wish to interrogate SMEO-4 abfragen wollen.
-
Page 11: Bedienung Und Betrieb
• Drehen Sie die Klemmschraube (A) • Tighten the locking screw (A) max. max. 0,5 Nm fest:max. 0,5 Nm 0.5 Nm • Starten Sie einen Probelauf. • Start a test run. • Beobachten Sie, ob der SME(O)-4 • Check to see if the SME(O)-4 zum richtigen Zeitpunkt schaltet. -
Page 12: Wartung Und Pflege
SMEO-4(U)-..., CRSMEO-4-... Wartung und Pflege Maintenance and care Bei Anwendungen im Lebensmittel- If used in the food industry, bereich: • Reinigen Sie den CRSMEO-4-... nur • the CRSMEO-4-... may only be mit den üblichen Reinigungsmedien cleaned with the usual agents in the der folgenden Tabelle: table below. -
Page 13: Fastening Kit
Fastening kit Befestigungsbausatz geeignet für Festo Type Suitable for Festo Zylindertypen cylinder types SMBR-... ESNU-..., DSNU-... SMBR-... ESNU-..., DSNU-... CRSMBR-... CRDSNU-... CRSMBR-... CRDSNU-... CRSMB-... CRDNG-... CRSMB-... CRDNG-... Bild 23 Fig. 23 Technische Daten Technical specifications Allgem. Daten: SMEO-4-... General Specifications: SMEO-4-... -
Page 14: Produktspezifische Daten
SMEO-4(U)-..., CRSMEO-4-... Produktspezifische Daten SMEO-4..-... CRSMEO-4 -... K-LED-230 ..U-K-LED-230 ..U-K-LED-24 ..U-S-LED-24 B K-LED-24 B S-LED-24 B ...K-LED-24 Teile-Nr. 15 709 150 011 36 198 151 526 164 595 150 849 161 775 Gehäuseform gerade 2x gewinkelt (U-Form) gerade zul. Betriebsspannung AC/DC 12 ... -
Page 15: Product Specifications
Product specifications Type SMEO-4..-... CRSMEO-4 -... K-LED-230 ..U-K-LED-230 ..U-K-LED-24 ..U-S-LED-24B K-LED-24 B S-LED-24B ...K-LED-24 Part no. 15 709 150 011 36 198 151 526 164 595 150 849 161 775 Housing straight 2x angled (U-shape) straight Perm. operating voltage AC/DC 12...230* V AC/DC 12 ... -
Page 16: Eliminating Faults
SMEO-4(U)-...S to by any means, electronic, mechanical, new socket with cable photocopying or otherwise, without the prior written permission of Festo KG. Voltage failure Check voltage supply We reserve the right to make altera- Fig. 26 tions.
