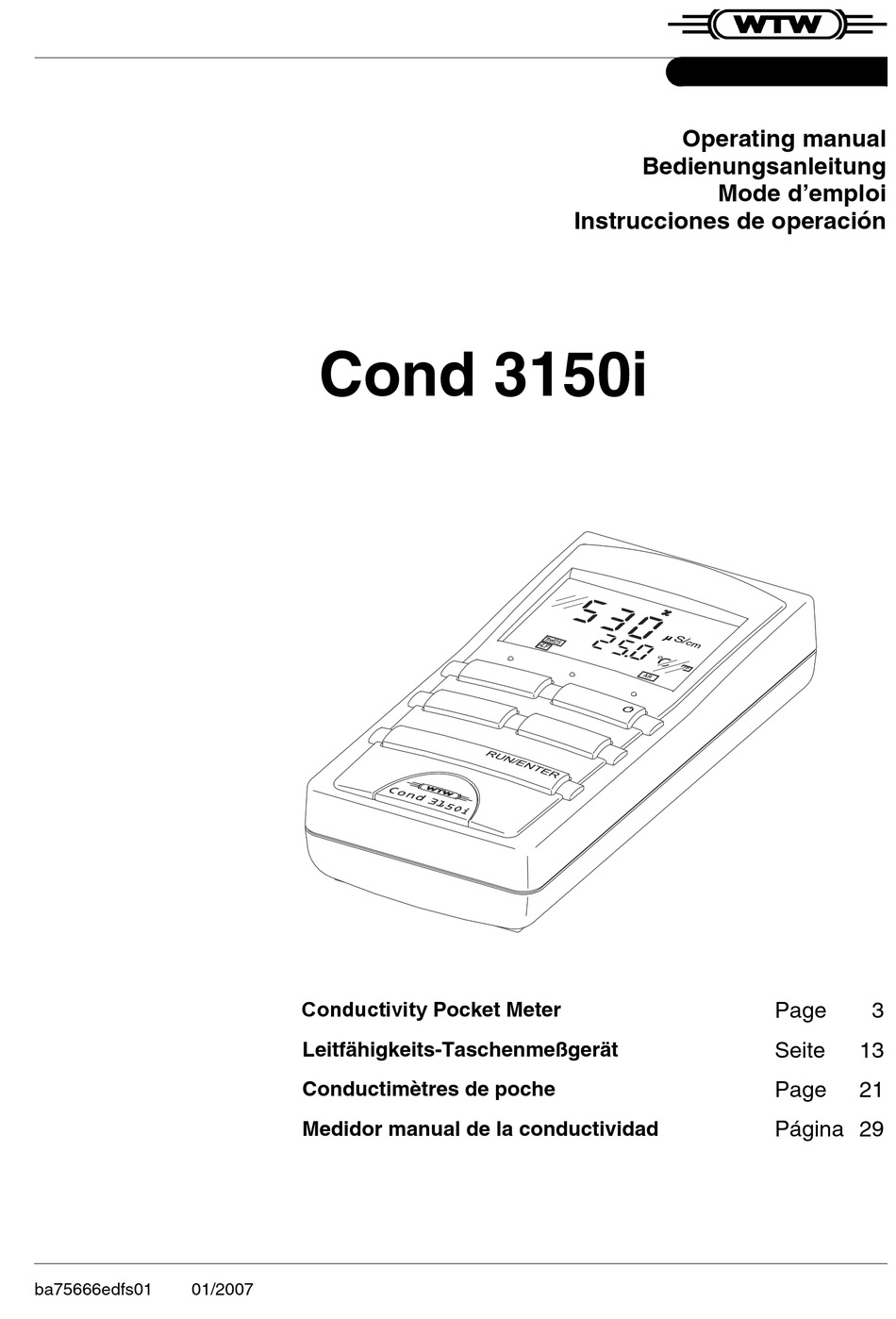

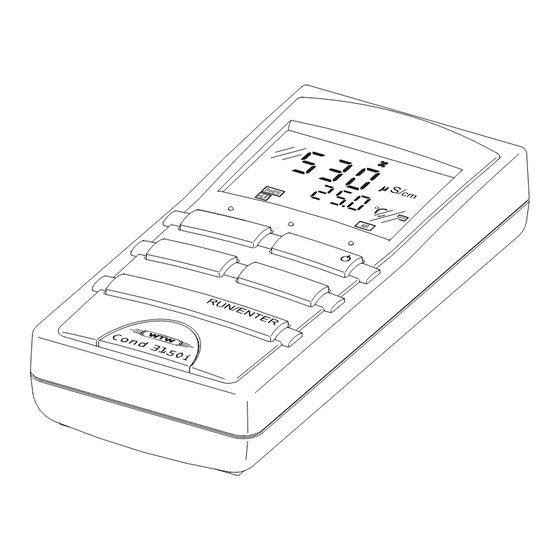

  • Page 1 Operating manual Bedienungsanleitung Mode d’emploi Instrucciones de operación Cond 3150i Conductivity Pocket Meter Page Leitfähigkeits-Taschenmeßgerät Seite Conductimètres de poche Page Página 29 Medidor manual de la conductividad ba75666edfs01 01/2007...
  • Page 2 Hinweise für den sicheren Betrieb und alle technischen Daten. Eine ausführlichere Beschreibung mit Hinweisen für besondere Anwendun- gen ist als pdf-Dokument im Internet unter http://www.WTW.com erhältlich. Remarque à ce Ce mode d'emploi contient sous forme compacte mode d’emploi la description de toutes les fonctions de base et toutes les informations assurant un fonctionnement sûr, ainsi que...

  • Page 3: Table Of Contents

    List of contents Cond 3150i - List of contents Safety ..........4 Display and jack field .

  • Page 4: Safety

    Only connect measuring cells to the measuring instrument that do not return any unallowed voltages or currents (> SELV and > current circuit with current limiting). Almost all measuring cells - in particular WTW measuring cells - fulfill these conditions.

  • Page 5: Switching On The Measuring Instrument

    Cond 3150i Switching on the measuring instrument Switching on the measuring instrument Press the < > key. Display test appears briefly on the display. Subsequently, the selected cell constants and the temperature compen- sation that was set up appear for approx. one second one after the other.

  • Page 6: Determining/Selecting The Cell Constant C

    Determining/Selecting the cell constant C Cond 3150i Determining/Selecting the cell constant C The cell constant of the conductivity measuring cell can be set to one of the following values: 0.475 cm 0.100 cm 0.875 cm Note The cell constant that should be selected must either be taken from the op- erating manual of the measuring cell or is printed on the measuring cell.

  • Page 7: Switching On/Off The Temperature Compensation (Tc)

    Cond 3150i Switching on/off the temperature compensation (TC) Switching on/off the temperature compensation (TC) The basis for calculating the temperature compensation is the selected refer- ence temperature, Tref 25 or Tref 20. For details of how to select the refer-...

  • Page 8: Configuring

    Configuring Cond 3150i Configuring Note You can leave the configuration menu at any time with <M> . The parameters that have already been changed are stored. Procedure for configuring (factory settings appear in bold typeface): Switch off the measuring instrument.

  • Page 9: Technical Data

    Cond 3150i Technical data Technical data Dimensions Length [mm] and weight Width [mm] Height [mm] Weight [kg] approx. 0.3 Mechanical Type of protection IP 66 structure Electrical Protective class safety Test certificates cETLus, CE Ambient Storage - 25 °C ... + 65 °C...
  • Page 10 Technical data Cond 3150i Accuracy No compensation: 1 digit) Accuracy ± 0.5 % ± Nonlinear compensation Accuracy Sample temperature ± 0.5 % 0 °C ... 35 °C according to EN 27 888; ± 0.5 % 35 °C ... 50 °C...
  • Page 11 Cond 3150i Technical data Guidelines EG guideline 89/336/EWG and norms used EN 61326 A1:1998 EN 61000-3-2 A14:2000 EN 61000-3-3:1995 FCC Class A Instrument safety EG guideline 73/23/EWG EN 61010-1 A2:1995 Climatic class VDI/VDE 3540 Type of protection EN 60529:1991 FCC Class A Equipment Statement Note: This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to Part 15 of the FCC Rules.
  • Page 12 Technical data Cond 3150i...
  • Page 13 Inhaltsverzeichnis Cond 3150i - Inhaltsverzeichnis Sicherheit ........14 Display und Buchsenfeld .

  • Page 14: Sicherheit

    AutoCal TEC Buchsenfeld 1 Leitfähigkeitsmeßzelle Achtung Schließen Sie an das Meßgerät nur Meßzellen an, die keine unzulässigen Spannungen oder Ströme (> SELV und > Stromkreis mit Strombegrenzung) einspeisen können. Nahezu alle Meßzellen - insbesondere WTW-Meßzellen - erfüllen diese Be- dingungen.

  • Page 15: Meßgerät Einschalten

    Cond 3150i Meßgerät einschalten Meßgerät einschalten Taste < > drücken. Im Display erscheint kurz der Displaytest. Anschließend erscheinen nacheinander für ca. eine Sekunde die ge- wählte Zellenkonstante und die eingestellte Temperaturkompensation. Das Meßgerät schaltet danach in den zuletzt gewählten Meßmodus.

  • Page 16: Zellenkonstante C Wählen

    Zellenkonstante C wählen Cond 3150i Zellenkonstante C wählen Sie können die Zellenkonstante der Leitfähigkeitsmeßzelle auf einen der fol- genden Werte einstellen: 0,475 cm 0,100 cm 0,875 cm Hinweis Die einzustellende Zellenkonstante muß entweder der Bedienungsanleitung der Meßzelle entnommen werden oder ist auf der Meßzelle aufgeprägt.

  • Page 17: Temperaturkompensation Tc Ein/Ausschalten

    Cond 3150i Temperaturkompensation TC ein/ausschalten Temperaturkompensation TC ein/ausschalten Basis für die Berechnung der Temperaturkompensation ist die eingestellte Referenztemperatur Tref 25 oder Tref 20. Zum Einstellen der Referenztem- peratur siehe K ONFIGURIEREN Sie können unter folgenden Einstellungen wählen: Nichtlineare Temperaturkompensation (nLF) nach EN 27 888...

  • Page 18: Konfigurieren

    Konfigurieren Cond 3150i Konfigurieren Hinweis Sie können das Konfigurationsmenü jederzeit mit <M> verlassen. Die bereits geänderten Parameter sind gespeichert. Ablauf Konfigurieren (Werkseinstellungen sind fett gekennzeichnet): Meßgerät ausschalten. Bei gedrückter Taste <M> Taste < > drücken. Referenztemperatur der Leitfähigkeit mit <CAL> umschalten.

  • Page 19: Technische Daten

    Cond 3150i Technische Daten Technische Daten Abmessungen Länge [mm] und Gewicht Breite [mm] Höhe [mm] Gewicht [kg] ca. 0,3 Mechanischer Schutzart IP 66 Aufbau Elektrische Schutzklasse Sicherheit Prüfzeichen cETLus, CE Umgebungs- Lagerung - 25 °C ... + 65 °C bedingungen Betrieb -10 °C ...
  • Page 20 Technische Daten Cond 3150i Genauigkeit Keine Kompensation: (± 1 digit) Genauigkeit ± 0,5 % Nichtlineare Kompensation Genauigkeit Meßguttemperatur ± 0,5 % 0 °C ... 35 °C nach EN 27 888; ± 0,5 % 35 °C ... 50 °C erweiterte nLF-Funktion nach WTW-Messungen Bereich 0,0 ...
  • Page 21 Sommaire Cond 3150i - Sommaire Sécurité ......... 22 Affichage et emplacement des douilles .

  • Page 22: Sécurité

    Ne raccordez à l'appareil de mesure que des cellules de mesure ne pouvant pas être alimentées par des tensions ou courants nonautorisés (> SELV et > circuit avec limitation de courant). A peu près toutes les cellules de mesure - les sondes WTW en particulier - remplissent ces conditions.

  • Page 23: Allumer L'appareil De Mesure

    Cond 3150i Allumer l'appareil de mesure Allumer l'appareil de mesure Appuyer sur la touche >. A l'écran s'affiche rapidement le test d'affichage. Par la suite, la constante de la cellule choisie et la compensation de tem- pérature préréglée apparaissent successivement pendant 1 seconde en- viron .

  • Page 24: Choix De La Constante De Cellule C

    Choix de la constante de cellule C Cond 3150i Choix de la constante de cellule C La constante de cellule de la cellule de mesure de la conductivité est réglable sur une des valeurs suivantes: 0,475 cm 0,100 cm 0,875 cm Remarque Vous trouverez la constante de cellule à...

  • Page 25: Activer Et Désactiver La Compensation De Température Tc

    Cond 3150i Activer et désactiver la compensation de température TC Activer et désactiver la compensation de tem- pérature TC Les températures de référence Tref 25 ou Tref 20 choisies forment la base pour calculer la compensation de température. Pour régler la température de référence voir C...

  • Page 26: Configuration

    Configuration Cond 3150i Configuration Remarque Vous pouvez quitter le menu de configuration à tout moment en appuyant sur <M>. Les paramètres déjà modifiés sont enregistrés. Déroulement de la configuration (Les ajustements faits à l'usine sont indi- qués en gras): Eteindre l'appareil de mesure.

  • Page 27: Données Techniques

    Cond 3150i Données techniques Données techniques Dimensions Longueur [mm] et poids Largeur [mm] Hauteur [mm] Poids [kg] env. 0,3 Construction Manière de protection IP 66 mécanique Sécurité Classe de protection électrique Marque de cETLus, CE contrôle Conditions Stockage - 25 °C ... + 65 °C...
  • Page 28 Données techniques Cond 3150i Précision Pas de compensation: (± 1 digit) Précision ± 0,5 % Compensation non linéaire Précision température de la solution à mesurer ± 0,5 % 0 °C ... 35 °C selon NE 27 888; ± 0,5 % 35 °C ...
  • Page 29 Índice Cond 3150i - Índice Seguridad ........30 Display y bujes de conexión .

  • Page 30: Seguridad

    Conectar al instrumento solamente células de medición que no eroguen ten- siones o corrientes inadmisibles que pudieran deteriorarlo (> SELV y > circuito con limitación de corriente). La mayoría de las células de medición de tipo comercial, especialmente las células de la WTW cumplen con estos requisitos.

  • Page 31: Prender El Instrumento

    Cond 3150i Prender el instrumento Prender el instrumento Presionar la tecla < >. En el visor aparece brevemente el test del visor. A continuación aparecen aproximadamente por un segundo y de mane- ra consecutiva la constante celular seleccionada y la compensación de temperatura pregraduada.

  • Page 32: Seleccionar La Constante Celular C

    Seleccionar la constante celular C Cond 3150i Seleccionar la constante celular C La constante celular de la célula conductímetra puede ser ajustada a uno de los siguientes valores: 0,475 cm 0,100 cm 0,875 cm Observación El valor de la constante celular a ser asignado se toma del manual de ins- trucciones de operación de la célula de medición, o bien, está...

  • Page 33: Activar/Desactivar La Compensación De Temperatura Tc

    Cond 3150i Activar/desactivar la compensación de temperatura TC Activar/desactivar la compensación de tempera- tura TC Para el cálculo de la compensación de temperatura la base es la temperatura de referencia preseleccionada ya sea Tref 25 o Tref 20. Para ajustar la tem- peratura de referencia consultar el capítulo C...

  • Page 34: Configurar

    Configurar Cond 3150i Configurar Observación Ud. puede abandonar el menú de configuración en todo momento mediante <M>. Los parámetros modificados se encuentran almacenados en la memo- ria. Proceso de configuración/programación (los valores programados de fá- brica aparecen en negrita): Apagar el instrumento Manteniendo oprimida la tecla <M>, presionar la tecla <...

  • Page 35: Especificaciones Técnicas

    Cond 3150i Especificaciones técnicas Especificaciones técnicas Dimensiones Longitud [mm] y peso Anchura [mm] Altura [mm] Peso [kg] aprox. 0,3 Diseño Tipo de protección IP 66 mecánico Seguridad Clase de protección eléctrica Marca de cETLus, CE tipificación Condiciones de almacenamiento - 25 °C ... + 65 °C...
  • Page 36 EN 27 888; ± 0,5 % 35 °C ... 50 °C función nLF ampliada según mediciones de la WTW Rango de 0,0 ... 42,0 Exactitud de la temperatura del medio a medir ± 0,1 5 °C ... 25 °C ±...
  • Page 37 Wissenschaftlich-Technische Werkstätten GmbH Dr.-Karl-Slevogt-Straße 1 D-82362 Weilheim Germany Tel: +49 (0) 881 183-0 +49 (0) 881 183-100 Fax: +49 (0) 881 183-420 E-Mail: Info@WTW.com Internet: http://www.WTW.com...

This manual is also suitable for:

Cond 315i
