Always connect the batteries first.

Use for 12V battery system only 12V

(36 cells) solar panel array.

Use for 24V battery system only 24V

(72 cells) solar panel array.

Use for 48V battery system only 2x24V

(72 cells) solar panel array in series.

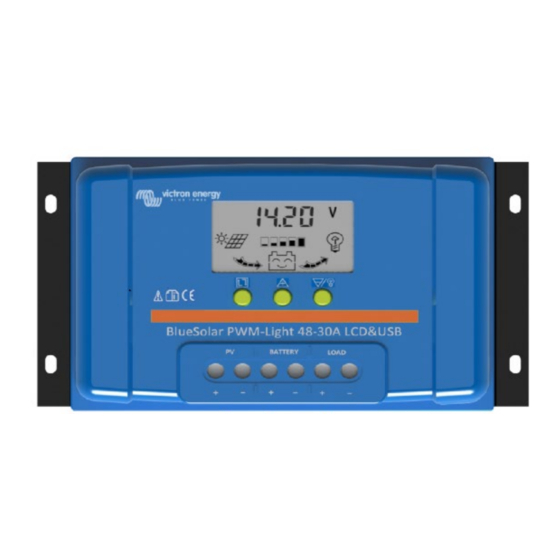

BlueSolar PWM Charge Controller – LCD - USB

12V | 24V | 30A

48V | 10A

48V | 20A

48V | 30A

IMPORTANT

Manual

Handleiding

Manuel

Anleitung

Manual

Need help?

Do you have a question about the BlueSolar and is the answer not in the manual?

Questions and answers

Summary of Contents for Victron energy BlueSolar

Page 1 Use for 24V battery system only 24V (72 cells) solar panel array. Use for 48V battery system only 2x24V (72 cells) solar panel array in series. BlueSolar PWM Charge Controller – LCD - USB 12V | 24V | 30A 48V | 10A 48V | 20A...
Page 5 Use for 48V battery system only 2x24V (72 cells) solar panel • array in series. 1. General Information The BlueSolar Charge Controller series uses Pulse Width Modulation (PWM) charge voltage control combined with a multistage charge control algorithm. 2. Features Three stage battery charging [bulk – absorption – float] •...
Page 6 The reverse order applies when deinstalling! An improper sequence order can damage the BlueSolar Charge Controller! 1. Make sure your battery is charged for the BlueSolar Charge Controller to recognize the battery type before first installation. 2. The battery cable should be as short as possible to minimize losses.
Page 7 Boot Display. After connecting the batteries, you see the type of charger and the measured battery voltage. 1230= BlueSolar Charge Controller – LCD – USB 12V|30A 2430= BlueSolar Charge Controller – LCD – USB 24V|30A 4810= BlueSolar Charge Controller – LCD – USB 48V|10A 4820= BlueSolar Charge Controller –...
Page 8 Main display. It shows battery voltage, battery capacity, charging and discharging status. Press MENU to enter next display. Battery type setting. Change Settings Main display. press on the See table below. MENU key for several seconds until The factory setting is b01 the numbers flash, you are in: Battery type...
Page 9 Load D2D. The load will switch on at sunset and switch off at sunrise. L01-L23 The load output will switch on after sunset and switch off after 1-23 hours. The BlueSolar Charge Controller will continuously supply power to your load. Load Setting: trigger value Press on the MENU...
Page 10 10s and measure again to make sure night falls. The factory setting is 10sec Short-circuit protection Press on the MENU setting. key again and you go Some inductive or capacitive consumer will trigger the short- circuit protection during start up. Therefore the SC- protection can be disabled manually.
Page 11 LVD voltage. The charge Controller has disabled the output. User should charge the battery until it is up to LVR Low voltage re-connect voltage and then BlueSolar Charge Controller will recover the output status. Short-circuit protection.
Page 12 6. Specifications BlueSolar Charge Controller 12V/24V|30A 48V|10A 48V|20A 48V|30A Battery Voltage 12/24V Auto Select Charge & Load Current Charge mode PWM, Time and Lighting Control Automatic load disconnect Maximum solar voltage 100V Solar voltage range 15-28V 30-55V 60-100V Self-consumption <15mA Reverse polarity connection of the solar panels.
Page 13 Gebruik voor 24V accusysteem een 24V (72 cellen) zonnepaneelserie. Gebruik voor 48V accusysteem een 2x24V (72 cellen) zonnepaneelserie. 1. Algemene Informatie De BlueSolar Laadregelaar serie maakt gebruik van pulsbreedtemodulatie (PWM) laadspanningsregeling gecombineerd met een meertraps laad regelalgoritme. 2. Kenmerken Acculaden in drie fasen [bulk - absorptie - float] •...
Page 14 De omgekeerde volgorde is van toepassing bij het demonteren. Een onjuiste volgorde kan de BlueSolar Laadregelaar beschadigen! 1. Controleer of de accu voor de BlueSolar Laadregelaar is opgeladen, om het accutype te herkennen vóór de eerste installatie. 2. De accukabel moet zo kort mogelijk zijn om wegvloeiing te minimaliseren.
Page 15 4. LCD-SCHERM en INSTELLINGEN MENU：schakelen tussen verschillende weergaven of om de instelling te openen/sluiten door lang in te drukken. OMHOOG：indrukken om de instellingen te wijzigen in de instellingsmodus. OMLAAG: indrukken om de instellingen te wijzigen in de instellingsmodus. Laden aan-/uitknop wanneer in H-modus.
Page 16 Opstartscherm. Na het aansluiten van de accu´s ziet u het type lader en de gemeten accuspanning. 1230 = BlueSolar Laadregelaar - LCD - USB 12V | 30A 2430 = BlueSolar Laadregelaar - LCD - USB 24V | 30A 4810 = BlueSolar Laadregelaar - LCD - USB 48V | 10A...
Page 17 Laagspanning Druk op het MENU ontkoppelen toets opnieuw en u De fabrieksinstelling is bevindt zich in: 11,2V [22,4V] 44,8V Laagspanning opnieuw Druk op het MENU aansluiten toets opnieuw en u De fabrieksinstelling is bevindt zich in: 12,6V [25,2V] 50,4V Solar Spanningsdisplay. Het geeft de spanning van het Zonnepaneel, de status van de accucapaciteit aan.
Page 18 Het laden schakelt in bij zonsondergang en schakelt uit bij zonsopgang. L01-L23 De laaduitgang wordt na zonsondergang ingeschakeld en schakelt na 1-23 uur uit. De BlueSolar Laadregelaar levert continu stroom aan uw lading. Druk nogmaals op Laadinstelling: activeringswaarde het MENU...
Page 19 Laad huidige display: Het geeft de laadstroom en de accucapaciteit aan. Druk op MENU om naar het volgende scherm te gaan. USB-spanningsdisplay: Het geeft de USB-spanning aan 2A max Druk op MENU om naar het volgende scherm te gaan. Temperatuurweergave van de besturingseenheid Indien de besturingseenheid heet wordt terwijl hij is ingeschakeld, wordt deze automatisch uitgeschakeld en wacht tot de temperatuur weer is gedaald tot het normale niveau en zal...
Page 20 Symbool voor lege accu knippert, de accu is lager dan de LVD-spanning ontladen. De BlueSolar Laadregelaar heeft de uitgang uitgeschakeld. De gebruiker moet de accu opladen totdat de LVR opnieuw spanning laadt en de BlueSolar Laadregelaar zal de uitvoerstatus herstellen. Kortsluitingsbeveiliging.
Page 21 6. Specificaties BlueSolar Laadregelaar 12V/24V|30A 48V|10A 48V|20A 48V|30A Accuspanning 12/24V Auto Selecteer Laden & Laadstroom Laadmodus PWM, Tijd- en Lichtregeling Automatische laadafsluiting Maximale zonnespanning 100V Zonnespanningsbereik 15-28V 30-55V 60-100V Eigen verbruik <15mA Omgekeerde polariteitsverbinding van de zonnepanelen. Omgekeerde polariteitsverbinding van de accu.
Page 22 2x24 V (72 cellules). 1. Consignes générales La gamme de contrôleurs de charge BlueSolar utilise le contrôle de tension de charge « Pulse Width Modulation » (PWM - Modulation de largeur d'impulsions) allié à un algorithme de contrôle de charge en plusieurs étapes.
Page 23 3. Le contrôleur de chargeur n'est adapté que pour des batteries au plomb et LiFePO4. 4. Le contrôleur de charge BlueSolar n'est adapté que pour régler des modules solaires. Ne jamais connecter une autre source de charge au contrôleur de charge BlueSolar.
Page 24 Initialiser l'écran. Après avoir connecter les batteries, le type de chargeur et la tension de batterie mesurée s'afficheront. 1230=Contrôleur de charge BlueSolar – LCD – USB 12 V|30 A 2430=Contrôleur de charge BlueSolar – LCD – USB 24 V|30 A 4810=Contrôleur de charge BlueSolar –...
Page 25 Modifier les Configuration du type de paramètres sur batterie. l'écran principal. Voir le tableau ci-dessous. Appuyez sur le bouton MENU pendant plusieurs Le réglage standard est b01. secondes jusqu'à ce que le nombre clignote, vous arrivez dans : Type de Tension Tension Tension...
Page 26 L01-L23 La sortie de la charge consommatrice s'allumera après le coucher du soleil et s'éteindra après 1-23 heures. Le contrôleur de charge BlueSolar alimentera votre charge consommatrice en continu. Appuyez à nouveau Configuration de la charge...
Page 27 valeur est élevée, plus tôt il allumera la sortie de la charge. Le réglage standard est 4/8/16 V Valeur du temps de retard de Appuyez à nouveau déclenchement L01-L23 sur la touche MENU pour vous diriger vers : (secondes) Lorsque le contrôleur de charge mesure une tension sur les panneaux solaires inférieure à...
Page 28 Si le symbole de batterie vide clignote, cela signifie que la batterie est déchargée en dessous de la tension LVD. Le contrôleur de charge BlueSolar a désactivé la sortie. L'utilisateur devra charger la batterie jusqu'à ce qu'elle atteigne la tension LVR de Reconnexion en cas de tension faible, puis le contrôleur de...
Page 29 6. Caractéristiques Contrôleur de charge 12 V | 24 V | 30 A 48 V|10 A 48 V|20 A 48 V|30 A BlueSolar Sélection automatique Tension de batterie 48 V 12/24 V 10 A 20 A 30 A Charge et courant de la charge...
Page 31 Solarmodulanlagen. Verwenden Sie für 48 V Batterie-Systeme nur 2x24 V (72 Zellen) Solarmodulanlagen in Reihe. 1. Allgemeine Informationen Die Serie der BlueSolar Lade-Regler verwendet zur Ladespannungsregelung eine Pulsweitenmodulation (PWM) kombiniert mit einem mehrstufigen Lade- Regel-Algorithmus. 2. Funktionen Ladung der Batterie in drei Stufen [Konstantstrom, Konstantspannung, •...
Page 32 2. Das Batteriekabel sollte so kurz wie möglich sein, um Kabelverluste zu minimieren. 3. Das Gerät ist nur für Blei-Säure und LiFePO4-Batterien geeignet. 4. Der BlueSolar Lade-Regler ist nur zur Regelung von Solarmodulen geeignet. Schließen Sie nie eine andere Ladequelle an den BlueSolar Lade-Regler an.
Page 33 Start-Bildschirm Nach dem Anschließen der Batterien werden der Ladegerätetyp und die gemessene Batteriespannung angezeigt. 1230= BlueSolar Lade-Regler – LCD – USB 12 V|30 A 2430= BlueSolar Lade-Regler – LCD – USB 24 V|30 A 4810= BlueSolar Lade-Regler – LCD – USB 48 V|10 A 4820= BlueSolar Lade-Regler –...
Page 34 Hauptanzeigebildschirm Es wird die Batteriespannung, die Batteriekapazität, der Lade- und Entladestatus angezeigt. Durch Betätigen der Taste MENU gelangen Sie zum nächsten Bildschirm. Änderung der Einstellung des Batterietyps Einstellungen im Siehe Tabelle unten. Hauptanzeigebildschirm Halten Sie die Taste MENU Die Werkseinstellung ist b01. einige Sekunden lang gedrückt, bis die Zahlen, bei denen Sie sich gerade...
Page 35 Die Last wird bei Sonnenuntergang ein- und bei Sonnenaufgang ausgeschaltet. L01-L23 Die Last wird nach Sonnenuntergang eingeschaltet und nach 1- 23 Stunden ausgeschaltet. 24 H Der BlueSolar Lade-Regler versorgt die Last ständig mit Energie. Bei erneutem Last-Einstellung: Auslösewert Betätigen der Taste (Solar-Modul-Spannung) Ist der Betriebsmodus L01-L23,...
Page 36 angeschlossen werden.) Bei erneutem L01-L23 Auslösewert Betätigen der Taste Verzögerung (Sekunden) Misst der Lade-Regler einen MENU gelangen Spannungswert eines Solarmoduls Sie zu folgenden unterhalb dieses Wertes, wartet er Einstellungen: 10 s lang und misst erneut, um sicherzugehen, dass die Nacht anbricht.
Page 37 BlueSolar Lade-Regler hat den Ausgang abgeschaltet. Der Nutzer sollte die Batterie solange laden, bis sie die Spannungsschwelle zum erneuten Anschließen nach niedriger Spannung (LVR) erreicht hat. Der BlueSolar Lade- Regler nimmt dann die Arbeit am Ausgang wieder auf. Kurzschluss-Schutz Diese Anzeige bedeutet, dass sich der Kurzschluss-Schutz eingeschaltet hat.
Page 38 6. Technische Daten BlueSolar Lade-Regler 12 V/24 V|30 A 48 V|10 A 48 V|20 A 48 V|30 A 12/24 V automatische Batteriespannung 48 V Wahl 10 A 20 A 30 A Lade- & Last-Strom 30 A Lade-Modus PWM, Zeit- und Beleuchtungsregelung...
Page 39 Para sistemas de batería de 48V utilice sólo paneles solares de 2x24V (72 celdas). 1. Información general La serie de controladores de carga BlueSolar utiliza el control de tensión de carga mediante modulación por ancho de pulsos (PWM, por sus siglas en inglés) combinado con un algoritmo de control multietapas.
Page 40 3. Conecte la carga al controlador de carga - positivo y negativo. A la hora de desinstalar, ¡siga estos pasos a la inversa! ¡Si la secuencia no se hace en este orden el controlador de carga BlueSolar podría quedar dañado! 1.
Page 41 4. PANTALLA LCD y CONFIGURACIÓN MENU：navegue entre las distintas pantallas, o introduzca/modifique ajustes manteniendo pulsado. UP (arriba)：pulse para cambiar los ajustes cuando esté en modo configuración. DOWN (abajo)：pulse para cambiar los ajustes cuando esté en modo configuración. Botón on/off de la carga cuando está en modo H.
Page 42 Pantalla de arranque. Tras conectar la batería la pantalla muestra el tipo de cargador y la tensión del sistema detectados. 1230=Controlador de carga BlueSolar – LCD – USB 12V|30A 2430=Controlador de carga BlueSolar – LCD – USB 24V|30A 4810=Controlador de carga BlueSolar – LCD – USB 48V|10A 4820=Controlador de carga BlueSolar –...
Page 43 Pulse de nuevo en el Desconexión por baja tensión El ajuste de fábrica es 11,2V botón MENU [22,4V] 44,8V podrá hacer modificaciones: Reconexión por tensión baja Pulse de nuevo en el El ajuste de fábrica es 12,6V botón MENU [25,2V] 50,4V podrá...
Page 44 Las cargas consumidoras se activarán al anochecer y se desactivarán al amanecer. L01- La salida de cargas consumidoras se activará después del anochecer y se desactivará tras 1-23 horas. El controlador de carga BlueSolar suministrará energía a las cargas consumidoras continuamente. Pulse de nuevo en el Ajuste de las cargas consumidoras: valor de botón MENU...
Page 45 Pantalla de corriente de cargas consumidoras. Muestra la corriente de las cargas consumidoras y la capacidad de la batería. Pulse MENU para entrar en la siguiente pantalla. Pantalla de la tensión USB. Muestra la tensión USB. 2A máx. Pulse MENU para entrar en la siguiente pantalla.
Page 46 Un icono de batería vacía parpadeante indica que la batería está descargada por debajo del valor LVD (desconexión por baja tensión). El controlador de carga BlueSolar ha desactivado la entrada. El usuario deberá cargar la batería hasta llegar al valor LVR (reconexión por baja tensión), tras lo cual el controlador de...
Page 47 6. Especificaciones Controlador de carga 12V/24V|30A 48V|10A 48V|20A 48V|30A BlueSolar Selección automática Tensión de la batería 12/24V Corriente de carga y cargas consumidoras Modo de carga PWM, Tiempo y Control de luminosidad Desconexión automática de Sí las cargas consumidoras Tensión solar máxima 100V Rango de tensión FV...
Page 49 Använd endast 24V (72 cell) solcellspaneler till 24V-batterisystem. Använd endast 2x24 V (72 cell) solcellspaneler i serie till 48 V- batterisystem. 1. Allmän information Laddningsregulatorn BlueSolar använder pulsbreddsmodulerad (PWM efter engelskans Pulse Width Modulation) laddningsspänningskontroll tillsammans med en laddingskontrollsalgoritm i flera steg. 2. Funktioner Batteriladdning i tre steg (bulk, absorption och float).
Page 50 Vid avinstallering gäller omvänd ordning. En felaktig ordning kan skada laddningsregulatorn BlueSolar! 1. Säkerställ att batteriet är laddat så att laddningsregulatorn BlueSolar kan känna igen batteritypen innan den första installationen. 2. Batterikabeln bör vara så kort som möjligt för att minimera förluster.
Page 51 4. LCD-DISPLAY och INSTÄLLNINGAR MENY: växla mellan olika displayer eller tryck ned länge för att gå in/ur inställningar. UPP: tryck för att ändra inställningar när den är i inställningsläge. NED: tryck för att ändra inställningar när den är i inställningsläge. Belastning av/på-knapp när den är i H-läge.
Page 52 Startdisplay. Efter att batteriet har anslutits visar skärmen vilken modell solcellsladdaren är samt vilken systemspänning den har. 1230= BlueSolar laddningsregulator– LCD – USB 12 V|30 A 2430= BlueSolar laddningsregulator– LCD – USB 24V|30 A 4810= BlueSolar laddningsregulator– LCD – USB 48V|10A 4820= BlueSolar laddningsregulator–...
Page 53 Denna belastning kan kopplas på och ifrån via av/på-brytaren för belastning Belastning D2D Belastningen kopplas på vid solnedgången och kopplas från vid soluppgången. L01-L23 Belastningsutgången kopplas på efter solnedgången och kopplas ifrån efter 1-23 timmar. 24 tim Laddningsregulatorn BlueSolar förser belastningen kontinuerligt med ström.
Page 54 När driftläget är inställt på L01 (Obs: Växelriktarna L23 kommer laddningsregulatorn Phoenix VE.Direct BlueSolar att mäta spänningen i kan styras genom att solcellspanelen för att bestämma kopplas till om det är natt eller dag för att anslutningen på...
Page 55 Låg spänning Om symbolen för tomt batteri blinkar betyder det att batteriet har laddats ur under VD.spänningsnivån. Laddningsregulatorn BlueSolar har då kopplat från utgången. Användaren bör ladda batteriet upp till dess återinkopplingsvärde vid låg spänning och därefter kommer laddningsregulatorn BlueSolar att återkoppla belastningstillståndet.
Page 56 6. Specifikationer Laddningsregulator Blue 12V/24V|30A 48V|10A 48V|20A 48V|30A Solar Batterispänning 12/24 volt autoval Laddnings- och belastningsström Laddningsläge PWM, tid- och ljuskontroll Automatisk frånkoppling av belastning Maximal solcellsspänning 100V Solpanelsintervall 15-28V 30-55V 60-100V Egenkonsumtion <15mA Omvänd polaritetsanslutning av solcellspaneler. Omvänd polaritetsanslutning av batteriet. Frånkoppling vid låg spänning.
Page 57 Per sistemi di batterie da 48V utilizzare solo pannelli solari da 24V (72 celle) • in serie. 1. Informazioni Generali I Regolatori di carica BlueSolar impiegano un controllo di tensione di carica con Modulazione di durata di impulso (PWM), in combinazione con un algoritmo di regolazione di carica multifase 2. Caratteristiche Ricarica batteria in 3 fasi [prima fase di carica –...
Page 58 6. Il cavo della batteria deve essere il più corto possibile, per minimizzare le perdite. 7. Il Regolatore di carica BlueSolar è compatibile solo con batterie al piombo acido e LiFePO4. Il Regolatore di carica BlueSolar è indicato solo per regolare i moduli solari. Non...
Page 59 Display di Avvio. Dopo aver collegato le batterie, appariranno il tipo di caricabatterie e la tensione della batteria rilevata. 1230=Regolatore di carica BlueSolar – LCD – USB 12V|30A 2430=Regolatore di carica BlueSolar – LCD – USB 24V|30A 4810=Regolatore di carica BlueSolar – LCD – USB 48V|10A 4820=Regolatore di carica BlueSolar –...
Page 60 Schermata principale. Mostra la tensione batteria, lo stato di carica della batteria, lo stato di carica e di scarica. Premere MENU per entrare nella seguente schermata. Impostazioni tipo di batteria. Modifica impostazioni nella Schermata Vedere la tabella seguente. principale. Premere il pulsante MENU L'impostazione di fabbrica è...
Page 61 Carico D2D. Il carico si accenderà al tramonto e si spegnerà all’alba. L01-L23 L’uscita del carico si accenderà dopo il tramonto e si spegnerà dopo 1- 23 ore. Il Regolatore di carica BlueSolar alimenterà ininterrottamente il carico. Premere nuovamente il Impostazioni Carico: valore di attivazione (Tensione...
Page 62 secondi ed eseguirà una nuova misurazione per assicurarsi che sia di notte. L'impostazione di fabbrica è 10 sec Impostazioni protezione Premere nuovamente il contro cortocircuito. tasto MENU e si Alcuni carichi induttivi o entra in: capacitivi attiveranno la protezione contro il cortocircuito durante l’avvio.
Page 63 L’utente deve caricare la batteria fino a superare la tensione di riconnessione per bassa tensione LVR, quindi il Regolatore di carica BlueSolar ripristinerà lo stato dell’uscita. Protezione contro cortocircuito. Questa schermata indica che si è verificata una protezione contro cortocircuito.
Page 64 6. Specifiche Regolatore di carica BlueSolar 12V/24V|30A 48V|10A 48V|20A 48V|30A 12/24V con selezione Tensione della batteria automatica Corrente di Carica e del Carico Modalità di carica PWM, Controllo Tempo e Illuminazione Disconnessione automatica Sì del carico Tensione fotovoltaica 100V massima...
Page 65 EN - Mechanical drawing. NL - Mechanische tekening. FR - Schémas mécaniques. DE - Technische Zeichnung ES - Dibujo mecánico. SV - Mekanisk ritning. IT - Disegni meccanici...
Page 67 Serial number: Version : 04 Date : February 4 , 2019 Victron Energy B.V. De Paal 35 | 1351 JG Almere PO Box 50016 | 1305 AA Almere | The Netherlands General phone : +31 (0)36 535 97 00 E-mail : sales@victronenergy.com...
