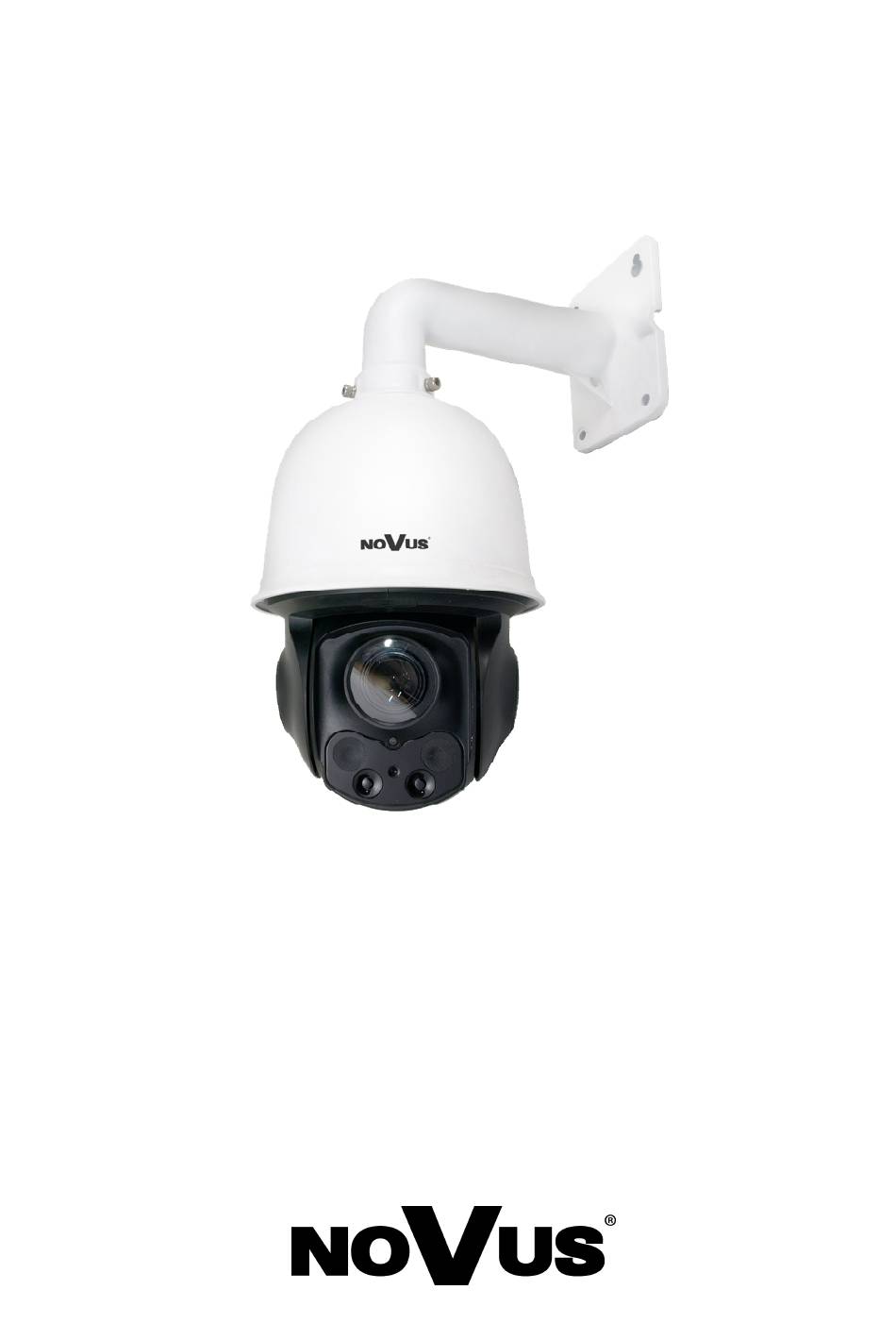

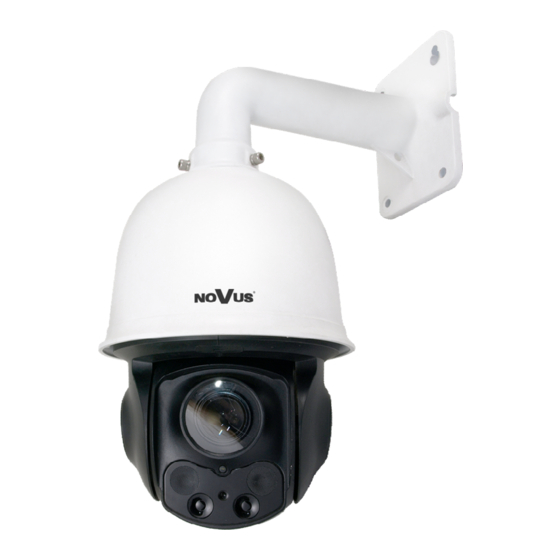

  • Page 1 U s e r ’s m a n u a l (full) NVIP-3DN3520SD/IRH-2...
  • Page 2 NVIP-3000 series IP PTZ camera - user manual ver.1.0. IMPORTANT SAFEGUARDS AND WARNINGS EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply with requirements of the following directives and national regulations implementing the directives: ...
  • Page 3 IP PTZ cameras NVIP-5000 series - user manual ver.1.0. NVIP-3000 series IP PTZ camera - user manual ver.1.0. IMPORTANT SAFEGUARDS AND WARNINGS WARNING! THE KNOWLEDGE OF THIS MANUAL IS AN INDISPENSIBLE CONDITION OF A PROPER DEVICE OPERATION. YOU ARE KINDLY REQEUSTED TO FAMILIARIZE YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER DEVICE OPERATION.

  • Page 4: Table Of Contents

    NVIP-3000 series IP PTZ camera - user manual ver.1.0. TABLE OF CONTENTS 1. START-UP AND INITIAL IP CAMERA CONFIGURATION ........6 1.1. Overview ......................6 1.2. Starting the IP camera ..................6 1.3. Initial configuration via the Web browser............7 2. NETWORK CONNECTION UTILIZING WEB BROSWER .........8 2.1.
  • Page 5 IP PTZ cameras NVIP-5000 series - user manual ver.1.0. NVIP-3000 series IP PTZ camera - user manual ver.1.0. FOREWORD INFORMATION 4.5.7 Email………………………………………………………………..………….34 4.5.8 FTP………………………………………………………………..……………35 4.6 Security………………………………………………………………….…..………….36 4.6.1 Users…………………………………………………………….….…………..36 4.6.2 Logged Users………………………………………………….….…………….36 4.6.3 Allowed Lists…………………………………………………..……………….37 4.7 Maintenance…………………………………………………………………….…………38 4.7.1 Backup and Restore...…………………………………………………………..38 4.7.2 Reboot…………………………………………………………………………..38 4.7.3 Upgrade……..…………………………………………………………………..38 4.7.4 Operaiton Log...………………………………………………………………...38...

  • Page 6: Start-Up And Initial Ip Camera Configuration

    Depending on camera model some features might be unavailable or unsupported. 1.2. Starting the IP camera To run NOVUS IP camera you have to connect ethernet cable between camera and network switch and you have to connect 24 VAC power adaptor, at least 30W.

  • Page 7: Initial Configuration Via The Web Browser

    192.168.1.2 to 192.168.1.254, for example 192.168.1.60). It is not allowed to set the same addresses for camera and PC computer You can either set a network configuration (IP address, gateway, net mask, etc.) of NOVUS IP camera yourself or select DHCP mode (DHCP server is required in this method in target network) by using web browser or by NMS software.

  • Page 8: Network Connection Utilizing Web Broswer

    NVIP-3000 series IP PTZ camera - user manual ver.1.0. NETWORK CONNECTION VIA WEB BROWSER 2. NETWORK CONNECTION VIA WEB BROSWER 2.1. Recommended PC specification for web browser connections Requirements below apply to connection with an IP camera, assuming image display in 1920x1080 resolution and 30 fps speed.
  • Page 9 IP PTZ cameras NVIP-5000 series - user manual ver.1.0. NVIP-3000 series IP PTZ camera - user manual ver.1.0. NETWORK CONNECTION UTILIZING WEB BROWSER If the installation fails, changing security settings for the IE browser is required. In order to do that, please choose: Tools >...
  • Page 10 NVIP-3000 series IP PTZ camera - user manual ver.1.0. NETWORK CONNECTION VIA WEB BROWSER NOTE: If user is running Windows 7/8 with Internet Explorer 11, the ActiveX applet can be blocked through browser security settings. In this situation, you should: add the IP address of the camera to the view of compatibility (Tools ->...
  • Page 11 IP PTZ cameras NVIP-5000 series - user manual ver.1.0. NVIP-3000 series IP PTZ camera - user manual ver.1.0. NETWORK CONNECTION UTILIZING WEB BROWSER After making the changes, restart the browser, re-connect to the camera and log on. All rights reserved © AAT Holding S.A...

  • Page 12: Www Interface - Working With Ip Camera

    NVIP-3000 series IP PTZ camera - user manual ver.1.0. WWW INTERFACE - WORKING WITH IP CAMERA 3. WWW INTERFACE - WORKING WITH IP CAMERA 3.1. Displaying live video 1. Option tabs Live - live view Config - advenced config Search - records menu Logout - logout from camera 2 Live stream settings Selection of the stream displayed in Live View, as well as the delay of the displayed image.
  • Page 13 IP PTZ cameras NVIP-5000 series - user manual ver.1.0. NVIP-3000 series IP PTZ camera - user manual ver.1.0. WWW INTERFACE - WORKING WITH IP CAMERA 4. Camera Functions Live view on/off Video Recording Motion detection Mic. on/off PTZ control on screen Alarm Sound on/off Digital zoom...

  • Page 14: Settings

    NVIP-3000 series IP PTZ camera - user manual ver.1.0. SETTINGS 4. SETTINGS 4.1 System 4.1.1 Basic information The menu displays basic information about the camera, such as device type, brand, software version, software build date (date of creation of the software version), kernel version, hardware version, onvif version, OCX version, MAC address, version of the PTZ and camera type.

  • Page 15: Data And Time

    IP PTZ cameras NVIP-5000 series - user manual ver.1.0. NVIP-3000 series IP PTZ camera - user manual ver.1.0. SETTINGS 4.1.2 Date and Time Zone The user selects the time zone for his own region, and also selects the option DST (daylight saving) Date and Time User can choose type of time synchronization Synchronize with NTP - the camera uses connection to the NTP server to update the current date and...

  • Page 16: Image

    NVIP-3000 series IP PTZ camera - user manual ver.1.0. SETTINGS 4.2 Image 4.2.1 Video/Audio Video Stream - name of streams Resolution - resolution selection for each stream. Depending on the stream different resolutions are available. Frame Rate - defining the maximum number of frames per second for a given stream Bitrate - camera has two modes available for streaming live video VBR and CBR VBR - variable stream size depends on the amount and rate of change occurring in the image CBR - constant stream size defined by the user...

  • Page 17: Osd

    IP PTZ cameras NVIP-5000 series - user manual ver.1.0. NVIP-3000 series IP PTZ camera - user manual ver.1.0. SETTINGS 4.2.2 OSD Information display on screen in live view camera. The camera has the ability to display the following information on the displayed image: Date format - camera displays the current date in a user selected format (YYYY / MM / DD, MM / DD / YYYY, DD / MM / YYYY) Device name - Display settings OSD information on the background of the camera image.

  • Page 18: Camera Setup

    NVIP-3000 series IP PTZ camera - user manual ver.1.0. SETTINGS 4.2.3 Camera Setup BLC - back light compensation function, disabled by default Colour level - set the color saturation of the 0-7 range Brightness - adjusts the brightness of the image with the range 0-14 Sharpness - adjusts the sharpness of 0-20, disabled by default 3D DNR - DNR (Digital Noise Reduction) level settings, possible options: Auto, Low, Medium, High Fog - for enhanced visibility in case of fog, the settings in the range of 1-4, disabled by default...
  • Page 19 IP PTZ cameras NVIP-5000 series - user manual ver.1.0. NVIP-3000 series IP PTZ camera - user manual ver.1.0. SETTINGS PAL / NTSC - switching between PAL and NTSC modes Exposure - option to change operating mode of auto exposure from following: Auto, Brightness, Shutter, Aperture, Manual mode.

  • Page 20: Ptz

    NVIP-3000 series IP PTZ camera - user manual ver.1.0. SETTINGS 4.3 PTZ 4.3.1 Settings PTZ settings Auto PTZ Flip- camera after reaching the lower limit of the movement perform 180º image rotation Language - user can choose language in OSD menu called by command PRESET 95 Menu Keeping Time - the function is disabling OSD menu after a period of specified time (15 sec - 2 min) Other...

  • Page 21: Ptz Setup

    Delete button. WARNING! If user use the standalone recorders NOVUS®, nr of preset recorded by the recorder corresponds to preset of the camera. The recorder, however, does not recognize the presets previously saved in the camera by the user.
  • Page 22 NVIP-3000 series IP PTZ camera - user manual ver.1.0. SETTINGS The camera has a function that allows to create a patrol scheme observation composed by 16 shots of Presets. Using the Create button, the user adds a new patrol to the existing list. A window appears in which after entering the Patrol name, user can add presets using the Add preset button.
  • Page 23 IP PTZ cameras NVIP-5000 series - user manual ver.1.0. NVIP-3000 series IP PTZ camera - user manual ver.1.0. SETTINGS User select its duration (5 sec - 4 min), and the speed at which camera will move to the specific preset (1 - 8).
  • Page 24 NVIP-3000 series IP PTZ camera - user manual ver.1.0. WWW INTERFACE - WORKING WITH IP CAMERA Trace The camera has features programmed route observation. This feature allows to record PTZ moves (up to 180 sec.). To set the trace, press the Add Trace button (on the lower right corner counter appears) and then use PTZ panel to record trace.
  • Page 25 IP PTZ cameras NVIP-5000 series - user manual ver.1.0. NVIP-3000 series IP PTZ camera - user manual ver.1.0. WWW INTERFACE - WORKING WITH IP CAMERA Task The camera has a function of assigning specific tasks PTZ in the schedule. To do this, user have to click Create Task button.
  • Page 26 NVIP-3000 series IP PTZ camera - user manual ver.1.0. WWW INTERFACE - WORKING WITH IP CAMERA Alarm The camera has PTZ function alarm, that triggers the selected preset by the user in the event of an alarm. To do this, edit an existing preset (default preset 50). In the window that opens, select the current status of the alarm input (Open / Close) when you change the camera enters preset.
  • Page 27 IP PTZ cameras NVIP-5000 series - user manual ver.1.0. NVIP-3000 series IP PTZ camera - user manual ver.1.0. WWW INTERFACE - WORKING WITH IP CAMERA Home Position Home Position allows to call PTZ preset function when the camera for period of time remain idle (max 180s).

  • Page 28: Alarm

    NVIP-3000 series IP PTZ camera - user manual ver.1.0. WWW INTERFACE - WORKING WITH IP CAMERA 4.4 Alarm 4.4.1 Motion Detection Alarm Config To turn alarm on user need to select ENABLE ALARM option. After that he define time of alarm (from 5 seconds to 2 minutes).
  • Page 29 IP PTZ cameras NVIP-5000 series - user manual ver.1.0. NVIP-3000 series IP PTZ camera - user manual ver.1.0. WWW INTERFACE - WORKING WITH IP CAMERA Schedule The camera has the possibility of scheduling alarms. To do this, user need to go the schedule tab, and set the hour record for each day of the week.

  • Page 30: Alarm Input

    NVIP-3000 series IP PTZ camera - user manual ver.1.0. WWW INTERFACE - WORKING WITH IP CAMERA 4.4.2 Alarm input Sensor The camera has an alarm input which can be configured by the user. Activating the alarm input is available after connect DC voltage (5-12V) to the ALM-IN1 and ALM-GND connectors.

  • Page 31: Alarm Output

    IP PTZ cameras NVIP-5000 series - user manual ver.1.0. NVIP-3000 series IP PTZ camera - user manual ver.1.0. WWW INTERFACE - WORKING WITH IP CAMERA 4.4.3 Alarm output The camera has a configurable alarm output, which allows you to launch an external alarm. Connect the device to the Alarm Output (ALM-OPEN, ALM-COM).

  • Page 32: Network

    WWW INTERFACE - WORKING WITH IP CAMERA 4.5 Network 4.5.1 TCP/IPv4 IP Config There is two possible ways to configure Novus IP Camera. First one, camera is automatically configured by DHCP server. Second one, user manually define IP configuration of camera.

  • Page 33: Ports

    IP PTZ cameras NVIP-5000 series - user manual ver.1.0. NVIP-3000 series IP PTZ camera - user manual ver.1.0. WWW INTERFACE - WORKING WITH IP CAMERA 4.5.2 Port In this tab user can define ports which camera use to communicate with other services such as HTTP, Data Port or RTSP 4.5.3 DDNS User can set default server DDNS for the camera after define user name and password.

  • Page 34: Upnp

    NVIP-3000 series IP PTZ camera - user manual ver.1.0. WWW INTERFACE - WORKING WITH IP CAMERA 4.5.6 UPnP Camera got function UPnP. To turn function on, user have to select ENABLE and give camera UPnP Name that would be visible on the network. 4.5.7 Email In order to configure email address, user need to use mail with SMTP server.

  • Page 35: Ftp

    IP PTZ cameras NVIP-5000 series - user manual ver.1.0. NVIP-3000 series IP PTZ camera - user manual ver.1.0. WWW INTERFACE - WORKING WITH IP CAMERA 4.5.8 FTP Server To configure FTP server, user need go to Network -> FTP. Then using button ADD, we add new FTP server address.

  • Page 36: Security

    NVIP-3000 series IP PTZ camera - user manual ver.1.0. WWW INTERFACE - WORKING WITH IP CAMERA 4.6 Security 4.6.1 User Camera got option to define user accounts. After adding new user account administrator give privileges for configuration of camera. In order to add new user account, user need click ADD button. In new window define name of user, password, confirm password and choose type of account from three possible options: Administrator, Advance User, Normal User.

  • Page 37: Allowed Lists

    IP PTZ cameras NVIP-5000 series - user manual ver.1.0. NVIP-3000 series IP PTZ camera - user manual ver.1.0. WWW INTERFACE - WORKING WITH IP CAMERA 4.6.3 Block and Allow Lists Camera got option to filtrate IP and MAC address. To do this first select Enable IP address filtering and then select the option to Block the following IP address or Allow the following IP address.

  • Page 38: Maintenance

    NVIP-3000 series IP PTZ camera - user manual ver.1.0. WWW INTERFACE - WORKING WITH IP CAMERA 4.7 Maintence 4.7.1 Backup and Restore Camera got possibility to save it’s settings in TXT file, in case of emergency restore user settings. Or to use same settings in different cameras but in the same model.

  • Page 39: Records

    IP PTZ cameras NVIP-5000 series - user manual ver.1.0. NVIP-3000 series IP PTZ camera - user manual ver.1.0. WWW INTERFACE - WORKING WITH IP CAMERA 5.0 RECORDS 1 - Local recordings that have been placed on your client computer (see page 15). Days in which there are recordings are marked in red.
  • Page 40 2016-09-30 MF, TF AAT Holding sp. z o.o., 431 Pulawska St., 02-801 Warsaw, Poland tel.: +4822 546 07 00, fax: +4822 546 07 59 www.novuscctv.com...
  • Page 41 ł u g i ( f u l l ) NVIP-3DN3520SD/IRH-2...
  • Page 42 Instrukcja obsługi kamer IP PTZ serii NVIP-3000 wer.1.0. UWAGI I OSTRZEŻENIA Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: Kompatybilność elektromagnetyczna EMC 2004/108/EC. Niskonapięciowa LVD 2006/95/EC. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC do 1500VDC.
  • Page 43 Instrukcja obsługi kamer IP PTZ serii NVIP-3000 wer.1.0. WARUNKI BEZPIECZEŃSTWA UWAGA! ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY O ZAPOZNANIE SIĘ Z NIM PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI REJESTRATORA. UWAGA! NIE WOLNO DOKONYWAĆ ŻADNYCH SAMODZIELNYCH NAPRAW. WSZYSTKIE NAPRAWY MOGĄ...
  • Page 44 Instrukcja obsługi kamer IP PTZ serii NVIP-3000 wer.1.0. SPIS TREŚCI 1. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP......6 1.1. Informacje wstępne ..................6 1.2. Uruchomienie kamery IP..................6 1.3. Konfiguracja parametrów przy użyciu przeglądarki internetowej......7 2. POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW ....8 2.1.
  • Page 45 Instrukcja obsługi kamer IP PTZ serii NVIP-3000 wer.1.0. INFORMACJE WSTĘPNE 4.5.7. Email ...................34 4.5.8. FTP....................35 4.6. Bezpieczeństwo ....................36 4.6.1. Użytkownik ................36 4.6.2 Zalogowani użytkownicy.............36 4.6.3 Dozwolone adresy................37 4.7 Konserwacja ....................38 4.7.1 Kopia konfiguracji ...............38 4.7.2 Restart ..................38 4.7.3. Aktualizacja .................38 4.7.4 Log zdarzeń..................38 4.7.5 Log pracy..................38 5.

  • Page 46: Uruchamianie I Wstępna Konfiguracja Kamery Ip

    Instrukcja obsługi kamer IP PTZ serii NVIP-3000 wer.1.0. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 1. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 1.1. Informacje wstępne Instrukcja obsługi kamer sieciowych serii NVIP-3000 zawiera szczegółowe informacje dotyczące nawiązywania połączenia, obsługi i konfiguracji kamery. Informacja: Dokument ten opisuje wszystkie dostępne funkcjonalności występujące w opisywanej serii kamer.

  • Page 47: Konfiguracja Parametrów Przy Użyciu Przeglądarki Internetowej

    Instrukcja obsługi kamer IP PTZ serii NVIP-3000 wer.1.0. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP  Połączenie wykorzystujące zewnętrzne zasilanie kamery i kabel ethernetowy skrosowany Kamera IP Komputer Transmisja danych - kabel ethernetowy skrosowany 1.3. Konfiguracja parametrów przy użyciu przeglądarki internetowej Konfigurację...

  • Page 48: Połączenia Sieciowe Za Pomocą Przeglądarki Www

    Instrukcja obsługi kamer IP PTZ serii NVIP-3000 wer.1.0. POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 2. POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 2.1. Zalecana konfiguracja komputera PC do połączeń przez przeglądarkę WWW Poniższe wymagania dotyczą połączenia z kamerą IP przy założeniu wyświetlania obrazu wideo w rozdzielczości 1920x1080 dla 30kl/s.
  • Page 49 Instrukcja obsługi kamer IP PTZ serii NVIP-3000 wer.1.0. POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW Jeżeli dla przeglądarki Internet Explorer instalacja przeprowadzona w ten sposób się nie powiedzie należy zmieć ustawienia zabezpieczeń przeglądarki. Aby to zrobić należy w przeglądarce Internet Explorer wybrać: Narzędzia > Opcje internetowe > Zabezpieczenia > Poziom niestandardowy i następnie zmienić: ...
  • Page 50 Instrukcja obsługi kamer IP PTZ serii NVIP-3000 wer.1.0. POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW UWAGA: W przypadku pracy w systemie Windows 7/8/8.1 i 10 z Internet Explorer 11 możliwe jest zablokowanie apletu ActiveX przez ustawienia zabezpieczeń przeglądarki. W tej sytuacji należy: dodać adres IP kamery do Widoku Zgodności (Narzędzia →...
  • Page 51 Instrukcja obsługi kamer IP PTZ serii NVIP-3000 wer.1.0. POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW Po wprowadzeniu zmian restartujemy przeglądarkę, ponownie łączymy się z kamerą i logujemy się. Wszelkie prawa zastrzeżone © AAT Holding S.A...

  • Page 52: Interfejs Www - Praca Z Kamerą

    Instrukcja obsługi kamer IP PTZ serii NVIP-3000 wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ 3. INTERFEJS WWW - PRACA Z KAMERĄ 3.1. Wyświetlanie obrazu na żywo 1. Zakładki opcji Podgląd - podgląd obrazu na żywo Ustawienia - zaawansowane ustawienia kamery Nagrania - menu nagrań...
  • Page 53 Instrukcja obsługi kamer IP PTZ serii NVIP-3000 wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ 4. Funkcje kamery Detekcja ruchu Podgląd na żywo wł/wył. Nagrywaj Alarm Nagrywaj Audio Sterowanie na obrazie Dźwięk wł./wył. Zoom cyfrowy Zrób zdjęcie Menu PTZ 5. Menu PTZ Ustawienia wartości zoomu optycz- nego kamery Panel do sterowania kamerą...

  • Page 54: Ustawienia

    Instrukcja obsługi kamer IP PTZ serii NVIP-3000 wer.1.0. USTAWIENIA 4. USTAWIENIA 4.1 System 4.1.1 Informacje podstawowe W menu wyświetlane są podstawowe informacje na temat kamery takie jak typ urządzenia, marka wersja FW, data utworzenia (data utworzenia wersji oprogramowania), wersja jądra, wersja sprzętowa, wersja Onvif, wersja OCX, adres MAC, wersja PTZ, typ kamery.

  • Page 55: Data I Czas

    Instrukcja obsługi kamer IP PTZ serii NVIP-3000 wer.1.0. USTAWIENIA 4.1.2 Data i czas Strefa Użytkownik wybiera strefę czasową dla swojego regionu, a także zaznacza opcję DST (automatyczna zmiana czasu z letniego na zimowy i z zimowego na letni) Data i Czas Wybór synchronizacji czasu wyświetlanego w kamerze korzystając z trzech gotowych podpunktów: Synchronizuj z NTP - kamera korzysta z połączenia z serwerem NTP w celu aktualizacji aktualnej daty i czasu...

  • Page 56: Strumień

    Instrukcja obsługi kamer IP PTZ serii NVIP-3000 wer.1.0. USTAWIENIA 4.2 Strumień 4.2.1 Ustawienia Wideo Nazwa - nazwa poszczególnych strumieni kamery Rozdzielczość - wybór rozdzielczości dla danego strumienia, w zależności od wybranego strumienia dostępne są różne rozdzielczości Ilość - zdefiniowanie maksymalnej ilości klatek na sekundę dla danego strumienia Tryb - kamer posiada dwa dostępne tryby strumieniowania obrazu VBR i CBR VBR - zmienna wartość...

  • Page 57: Osd

    Instrukcja obsługi kamer IP PTZ serii NVIP-3000 wer.1.0. USTAWIENIA 4.2.2 OSD Wyświetlanie informacji OSD w podglądzie na żywo kamery. Kamera posiada możliwość wyświetlania następujących informacji na wyświetlanym obrazie: Format daty - kamera wyświetla aktualną datę w wybranym przez użytkownika formacie (YYYY/ MM/DD, MM/DD/YYYY, DD/MM/YYYY) Nazwa urządzenia - Ustawienia wyświetlania informacji OSD na tle obrazu z kamery.

  • Page 58: Ustawienia Kamery

    Instrukcja obsługi kamer IP PTZ serii NVIP-3000 wer.1.0. USTAWIENIA 4.2.3 Ustawienia Kamery BLC - kompensacja tylniego światła, funkcja domyślnie wyłączona Poziom kolorów - ustawienie nasycenia kolorów z zakresu 0-7 Jasność - ustawienie jasności wyświetlanego obrazu z zakresu 0-14 Ostrość - ustawienie poziomu ostrości obrazu z zakresu 0-20, domyślnie wyłączone 3D DNR - ustawienia poziomu DNR (cyfrowa redukcja szumu), możliwe opcje: Auto, Niski, Średni, Wysoki Defog - funkcja poprawiająca widoczność...
  • Page 59 Instrukcja obsługi kamer IP PTZ serii NVIP-3000 wer.1.0. USTAWIENIA PAL/NTSC - przełączenie miedzy trybami PAL a NTSC Ekspozycja - wybór trybu działania automatyki ekspozycji z pośród następujących: Auto, Jasno, Migawka, Przysłona, Tryb ręczny. W zależności od wybranego trybu dostępne są dodatkowe opcje konfiguracji takie jak: Jasność, Migawka, Przysłona, Wzmocnienie.

  • Page 60: Ptz

    Instrukcja obsługi kamer IP PTZ serii NVIP-3000 wer.1.0. USTAWIENIA 4.3 PTZ 4.3.1 Ustawienia Ustawienia PTZ Automatyczny obrót PTZ - kamera po osiągnięciu dolnego limitu ruchu wykona obrót obrazu o 180º Język - Język menu OSD wyświetlanego za pomocą komendy PRESET 95 Automatyczne wylogowanie - funkcja wyłączająca menu OSD po okresie bezczynności operatora (15 sek - 2 min) Inne...

  • Page 61: Funkcje Ptz

    Zapisane presety można wywołać, modyfikować poprzez zmianę obserwowanego obszaru a następnie wciśniecie przycisku Zapisz pozycję, lub usunąć korzystając z przycisku Usuń. UWAGA! W przypadku korzystania z rejestratorów standalone marki Novus®, nr prestu zapisanego przez rejestrator odpowiada presetowi w kamerze. Rejestrator jednak nie rozpoznaje presetów zapisanych wcześniej w kamerze przez użytkownika.
  • Page 62 Instrukcja obsługi kamer IP PTZ serii NVIP-3000 wer.1.0. USTAWIENIA Patrol Kamera posiada funkcję patrol która pozwala utworzenie schematu obserwacji złożonego z 16 ujęć programowalnych. Korzystając z przycisku Utwórz, użytkownik dodaje nowy patrol do istniejącej listy. Pojawia się okno, w którym po wprowadzeniu nazwy trasy dodajemy kolejne presety za pomocą przycisku Dodaj preset.
  • Page 63 Instrukcja obsługi kamer IP PTZ serii NVIP-3000 wer.1.0. USTAWIENIA Wybieramy interesujący nas preset, a następnie czas jego trwania (5 sec - 4 min), oraz szybkość z jaką kamera będzie dany preset wywoływać (1 - 8). Po dodaniu wszystkich interesujących nas presetów wciskamy przycisk OK..
  • Page 64 Instrukcja obsługi kamer IP PTZ serii NVIP-3000 wer.1.0. USTAWIENIA Trasa obserwacji Kamera posiada funkcje zaprogramowania trasy obserwacji. Funkcja ta pozwala na odtworzenie ruchów operatora (do 180 sek.). W celu ustawienia trasy należy wcisnąć przycisk Dodaj trasę obserwacji (w prawym dolnym rogu pojawi się licznik) a następnie za pomocą panelu PTZ „nagrać” trasę.
  • Page 65 Instrukcja obsługi kamer IP PTZ serii NVIP-3000 wer.1.0. USTAWIENIA Zadanie Patrolowe Kamera posiada funkcje przypisywania konkretnych zadań PTZ w harmonogramie. W tym celu należy wcisnąć przycisk Utwórz zadanie. Pojawi się okno: Należy wybrać czas Startu zdarzenia, czas Stopu i zadanie jakie ma być realizowane w wybranym zakresie czasowym.
  • Page 66 Instrukcja obsługi kamer IP PTZ serii NVIP-3000 wer.1.0. USTAWIENIA Alarm PTZ Kamera posiada funkcję Alarm PTZ, która wyzwala wybrany przez użytkownika preset w przypadku wystąpienia alarmu. W tym celu należy Edytować istniejący preset (domyślnie Preset 50). W otwartym oknie wybieramy aktualny stan wejścia alarmowego (Otwórz/Zamknij) przy którego zmianie kamera przejdzie w preset.
  • Page 67 Instrukcja obsługi kamer IP PTZ serii NVIP-3000 wer.1.0. USTAWIENIA Funkcja Park. Funkcja parkowania pozwala na wywołanie wcześniej ustawionej funkcji PTZ w przypadku, gdy kamera na dłużej pozostanie w bezczynności (max 180s). Aby ustawić funkcję parkowania, należy w zakładce odznaczyć opcję Wywołaj funkcję Park. a następnie wybrać jedną z możliwych funkcji PTZ: Preset, Patrol, Trasa, Losowe skanowanie lub Skanowanie w granicach.

  • Page 68: Alarm

    Instrukcja obsługi kamer IP PTZ serii NVIP-3000 wer.1.0. USTAWIENIA 4.4. Alarm 4.4.1 Detekcja ruchu Ustawienia alarmu Aby uruchomić alarmy należy zaznaczyć opcję Włącz alarm a następnie wybrać czas trwania tego alarmu (od 5 sek. do 2 min). Dodatkowo istnieje możliwość wysłania powiadomienia o alarmie wraz z zdjęciem na adres mailowy lub serwer FTP.
  • Page 69 Instrukcja obsługi kamer IP PTZ serii NVIP-3000 wer.1.0. USTAWIENIA Harmonogram Kamera posiada możliwość wprowadzenia harmonogramu alarmów. W tym celu w zakładce harmonogram należy ustawić godziny nagrywania dla każdego dnia tygodnia. Korzystając z przycisków Usuń lub Dodaj zaznaczamy interesujące nas godziny w danym dniu (kamera wyświetla przedziały godzin w których harmonogram jest aktywny np.

  • Page 70: Wejście Alarmowe

    Instrukcja obsługi kamer IP PTZ serii NVIP-3000 wer.1.0. USTAWIENIA 4.4.2 Wejście alarmowe Czujnik Kamera posiada wejście alarmowe, które może zostać skonfigurowane przez użytkownika. Aktywacja wejścia alarmowego następuje podaniu napięcia stałego (5-12V) na złącza ALM- IN1 i ALM-GND. Kolejno zaznaczyć w menu opcji typ obsługiwanego wejścia (NO lub NC).

  • Page 71: Wyjście Alarmowe

    Instrukcja obsługi kamer IP PTZ serii NVIP-3000 wer.1.0. USTAWIENIA 4.4.3 Wyjście alarmowe Kamera posiada konfigurowalne wyjście alarmowe, które pozwala na uruchomienie zewnętrznego alarmu. Należy podłączyć urządzenie alarmujące do Wyjścia alarmowego (ALM-OPEN, ALM- COM). Następnie skonfigurować Czas załączenia alarmu a także stan wyjścia przekaźnikowego: Otwórz - NO i Zamknij - NC.

  • Page 72: Sieć

    Instrukcja obsługi kamer IP PTZ serii NVIP-3000 wer.1.0. USTAWIENIA 4.5 Sieć 4.5.1 TCP/IPv4 Ustawienia IP Istnieją dwa sposoby konfiguracji kamery w sieci. Pierwszy kamera pobiera adres automatycznie z serwera DHCP. Sposób drugi to ręczne zdefiniowanie ustawień sieciowych kamery Ustawienia domyślne: Adres IP 192.168.1.200 Maska podsieci 255.255.255.0 Brama domyślna 192.168.1.1...

  • Page 73: Ddns

    Instrukcja obsługi kamer IP PTZ serii NVIP-3000 wer.1.0. USTAWIENIA 4.5.2 Port W tej zakładce definiujemy porty przez które kamera łączy się z poszczególnymi usługami, HTTP, Port danych i Port RTSP. 4.5.3 DDNS Wybieramy domyślny adres DDNS dla kamery po uprzednim zdefiniowaniu użytkownika i hasła Dostępne serwery DDNS: www88ip.net, www.dns2p.net, www.meibu.com, www.dyndns.com, www.no-ip.com, dvrdydns, mintdns, www.123ddns.com 4.5.4 SNMP...

  • Page 74: Upnp

    Instrukcja obsługi kamer IP PTZ serii NVIP-3000 wer.1.0. USTAWIENIA 4.5.6 UPnP Kamera posiada funkcję UPnP. Należy zaznaczyć opcję włącz a następnie wybrać identyfikator sieciowy (Nazwa UPnP) dla danego urządzenia. Po wprowadzeniu zmian klikamy przycisk Zapisz. 4.5.7 Email Aby poprawnie skonfigurować konto e-mail należy użyć konta obsługującego serwer SMTP. Kolejno podajemy adres mailowy, nazwę...

  • Page 75: Ftp

    Instrukcja obsługi kamer IP PTZ serii NVIP-3000 wer.1.0. USTAWIENIA 4.5.8 Serwer FTP Aby ustawić serwer FTP należy przejść do ustawień SIEĆ -> FTP. Następnie korzystając z przycisku Dodaj dodajemy nowy serwer FTP. Wprowadzając kolejno: Nazwę serwera, Adres serwera, Port, Nazwa użytkownika i ścieżka. Po wprowadzeniu wszystkich danych klikamy przycisk Zapisz, a następnie wykonujemy test połączenia z serwerem FTP.

  • Page 76: Bezpieczeństwo

    Instrukcja obsługi kamer IP PTZ serii NVIP-3000 wer.1.0. USTAWIENIA 4.6 Bezpieczeństwo 4.6.1 Użytkownik Kamera posiada możliwość zdefiniowania konta użytkowników. W zależności od poziomu użytkownika, dostępne są różne funkcje i opcje kamery. W celu dodania nowego użytkownika należy kliknąć przycisk DODAJ. W nowo otwartym oknie należy podać...

  • Page 77: Dozwolone Adresy

    Instrukcja obsługi kamer IP PTZ serii NVIP-3000 wer.1.0. USTAWIENIA 4.6.3 Zabronione i dozwolone listy Kamera posiada opcje filtrowania adresów IP i adresów MAC. W tym celu należy w opcjach Zabronione i dozwolone listy włączyć opcję filtrowania adresów IP i MAC. Zaznaczamy opcję Blokuj poniższe adresy IP lub Zezwalaj na poniższe adresy IP, następnie dodajemy adresy IP do puli adresów które mają...

  • Page 78: Konserwacja

    Instrukcja obsługi kamer IP PTZ serii NVIP-3000 wer.1.0. USTAWIENIA 4.7 Konserwacja 4.7.1 Kopia zapasowa ustawień Kamera posiada możliwość zapisania swoich ustawień w pliku TXT w celu późniejszego przywrócenia ustawień lub zaimportowania tych samych ustawień do różnych kamer tego samego modelu. W tym celu należy kliknąć przycisk Eksport ustawień a następnie zapisać konfigurację w wybranym przez siebie miejscu.

  • Page 79: Nagrania

    Instrukcja obsługi kamer IP PTZ serii NVIP-3000 wer.1.0. USTAWIENIA 5.0 NAGRANIA 1 - Lokalne nagrania, które zostały umieszczone na dysku komputera klienckiego (patrz strona 15). Dni w których istnieją nagrania oznaczone są kolorem czerwonym. Dodatkowo w danym dniu można określić zakres czasowy w którym będą wyszukiwane nagrania 2 - Lista istniejących nagrań...
  • Page 80 2016-09-30 MF, TF AAT Holding sp. z o.o., ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com...
