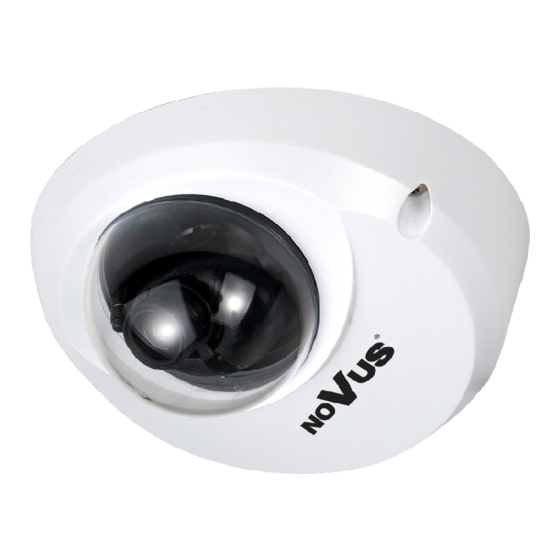

Novus NVIP-2C2011D-P User Manual
  1. Manuals
  2. Brands
  3. Novus Manuals
  4. IP Camera
  5. NVIP-2C2011D-P
  6. User manual

Novus NVIP-2C2011D-P User Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

U s e r 's m a n u a l
NVIP-2C2011D-P

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the NVIP-2C2011D-P and is the answer not in the manual?

Questions and answers

Related Manuals for Novus NVIP-2C2011D-P

Summary of Contents for Novus NVIP-2C2011D-P

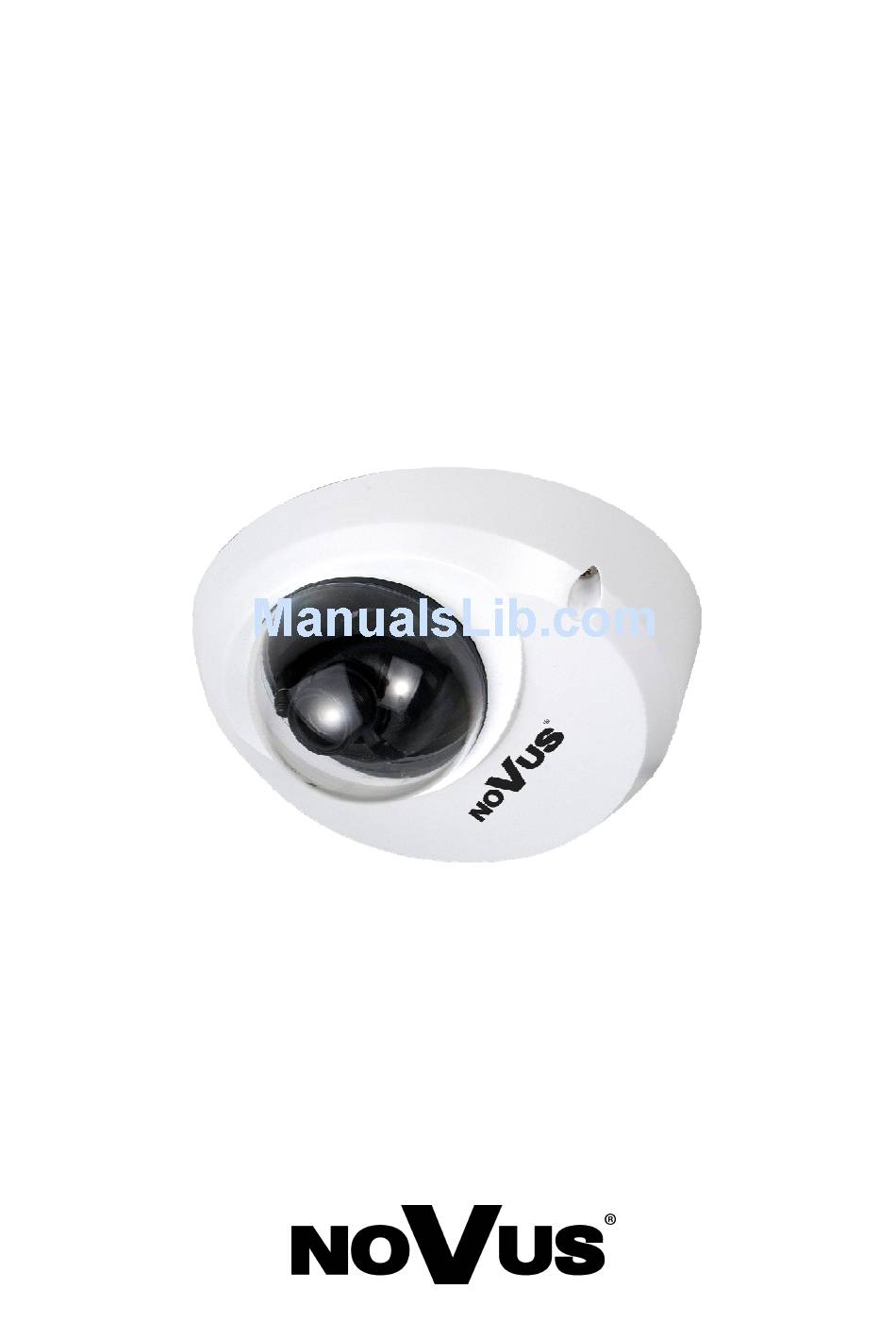

  • Page 1 U s e r ’s m a n u a l NVIP-2C2011D-P...

  • Page 2: Important Safeguards And Warnings

    NVIP-2C2011D-P User’s manual(short form) ver.1.0 IMPORTANT SAFEGUARDS AND WARNINGS EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply with requirements of the following directives and national regulations implementing the directives: • Electromagnetic compatibility EMC 2004/108/EC.
  • Page 3 NVIP-2C2011D-P User’s manual(short form) ver.1.0 IMPORTANT SAFEGUARDS AND WARNINGS WARNING! THE KNOWLEDGE OF THIS MANUAL IS AN INDESPENSIBLE CONDITION OF A PROPER DEVICE OPERATION. YOU ARE KINDLY REQUSTED TO FAMILIRIZE YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER DEVICE OPERATION.

  • Page 4: Table Of Contents

    TABLE OF CONTENTS ..................... 4 1. FOREWORD INFORMATION ..................6 1.1. General Characteristics ..................6 1.2. NVIP-2C2011D-P tech specification ..............7 1.3. Camera dimension ....................8 1.4. Package contents ....................9 2. START-UP AND INITIAL IP CAMERA CONFIGURATION ....... 10 2.1.
  • Page 5 NVIP-2C2011D-P User’s manual(short form) ver.1.0 TABLE OF CONTENTS All rights reserved © AAT Holding sp. z o.o.

  • Page 6: Foreword Information

    Network protocol support : HTTP, TCP/IP, IPv4/v6, UDP, HTTPS, Multicast, FTP, DHCP, • DDNS, NTP, RTSP, RTP, UPnP, SNMP, QoS, Software: NMS (NOVUS MANAGEMENT SYSTEM) for video recording, live monitoring, • playback and remote IP devices administration Small size dome enclosure •...

  • Page 7: Nvip-2C2011D-P Tech Specification

    NVIP-2C2011D-P User’s manual(short form) ver.1.0 FOREWORD INFORMATION 1.2. NVIP-2C2011D-P specification Model NVIP-2C2011D-P Pick-up Element 1/2.7" (16:9) Progressive Scan CMOS Imager Resolution 2 megapixels Min. Illumination Color: 0.1 lux / F 1.5 S/N Ratio > 50 dB (AGC Off) Electronic Shutter Auto / Manual (1/1.5 ~ 1/10 000 s)

  • Page 8: Camera Dimension

    NVIP-2C2011D-P User’s manual(short form) ver.1.0 FOREWORD INFORMATION 1.3. Camera dimensions All rights reserved © AAT Holding sp. z o.o.

  • Page 9: Package Contents

    NVIP-2C2011D-P User’s manual(short form) ver.1.0 FOREWORD INFORMATION 1.4. Package contents 1.4. Package contents After you open the package make sure that the following elements are inside: After you open the package make sure that the following elements are inside: IP camera IP camera •...

  • Page 10: Start-Up And Initial Ip Camera Configuration

    NVIP-2C2011D-P User’s manual(short form) ver.1.0 START-UP AND INITIAL CAMERA CONFIGURATION 2. START-UP AND INITIAL IP CAMERA CONFIGURATION 2.1. Description of connectors and control tools NVIP-2C2011D-P 1. Reset button 2. Lens 3. Microphone 4. MicroSD card slot 5. Port Ethernet 100 Mb/s (RJ-45 connector) 6.

  • Page 11: Nvip-2C2011D-P Mounting

    NVIP-2C2011D-P User’s manual(short form) ver.1.0 START-UP AND INITIAL CAMERA CONFIGURATION NVIP-2C2011D-P mounting 2.2. To mount a camera please follow the instructions below: Unscrew the dome from the camera (2 “A” screws). • Put the camera’s base to wall/ceiling. • Taking holes at the bottom of the camera’s base as a pattern, please mark the drilling holes •...

  • Page 12: Starting The Ip Camera

    START-UP AND INITIAL CAMERA CONFIGURATION 2.4. Starting the IP camera To run NOVUS IP camera you have to connect ethernet cable between camera and network switch with PoE support (IEEE 802.3af). After connecting power supply green LED should light on. Initialization process is then started which takes about 30 seconds.

  • Page 13: Initial Configuration Via The Web Browser

    192.168.1.2 to 192.168.1.254, for example 192.168.1.60). It is not allowed to set the same addresses for camera and PC computer You can either set a network configuration (IP address, gateway, net mask, etc.) of NOVUS IP camera yourself or select DHCP mode (DHCP server is required in this method in target network) by using web browser or by NMS software.

  • Page 14: Network Connection Utilizing Web Broswer

    NVIP-2C2011D-P User’s manual(short form) ver.1.0 NETWORK CONNECTION UTILIZING WEB BROWSER 3. NETWORK CONNECTION UTILIZING WEB BROSWER 3.1. Recommended PC specification for web browser connections Requirements below apply to connection with an IP camera, assuming smooth image display in 1920x1080 resolution and 25 fps speed.
  • Page 15 NVIP-2C2011D-P User’s manual(short form) ver.1.0 NETWORK CONNECTION UTILIZING WEB BROWSER If the installation fails, changing security settings for the IE browser is required. In order to do that, please choose: Tools > Internet options > Security tab > Custom level and: Under Download unsigned ActiveX controls - select either Enable or Prompt •...

  • Page 16: Connection With Ip Camera Via The Other Browser

    NVIP-2C2011D-P User’s manual(short form) ver.1.0 NETWORK CONNECTION UTILIZING WEB BROWSER 3.3. Connection with IP camera via other browser eg. Chrome, Mozilla Firefox, Safari ) It is also possible to connect to the camera using Mozilla Firefox, but this browser doesn't offer full functionality of the camera, so the recommended browser is Internet Explorer.
  • Page 17 NVIP-2C2011D-P User’s manual(short form) ver.1.0 NETWORK CONNECTION UTILIZING WEB BROWSER After downloading and running it, a window depicting installation of particular components is then displayed. After proper installation pictures from the camera should become visible All rights reserved © AAT Holding sp. z o.o.

  • Page 18: Www Interface - Working With Ip Camera

    NVIP-2C2011D-P User’s manual(short form) ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA 4. WWW INTERFACE - WORKING WITH IP CAMERA 4.1. Displaying live pictures 1. Main tabs Home — live view page System — camera settings ( IP, recording, sending alarm messages, motion detection) Streaming —...
  • Page 19 NVIP-2C2011D-P User’s manual(short form) ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA - Snapshot - saves the current frame in JPEG format - Video Streaming pause/play button - Web recording to AVI button 5. Video streaming information. Right mouse button click on the live screen view displays additional information about actual video and audio transition parameters.

  • Page 20: Electric Connectors And Accesories

    5.1. Connecting power supply to the camera. The camera is supplied by using RJ45 network socket. To run NOVUS IP camera you have to connect ethernet cable between camera and network switch with PoE support (IEEE 802.3af). You can also use a power injector compatible with IEEE 802.3af standard.

  • Page 21: Restoring Factory Defaults

    • log on after approx. 1 minute using default IP address (http://192.168.1.200) and default user name (root) and password (pass) In the NVIP-2C2011D-P reset button is located as depicted below. Non metal, thin object (e.g. match) is recommended for pushing it.
  • Page 22 AAT Holding sp. z o.o., ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com 2011-08-23 AN...
  • Page 23 I n s t r u k c j a o b s ł u g i NVIP-2C2011D-P...
  • Page 24 NVIP-2C2011D-P Skrócona instrukcja obsługi wer.1.0. UWAGI I OSTRZEŻENIA Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: Kompatybilność elektromagnetyczna EMC 2004/108/EC. Niskonapięciowa LVD 2006/95/EC. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC...
  • Page 25 NVIP-2C2011D-P Skrócona instrukcja obsługi wer.1.0. WARUNKI BEZPIECZEŃSTWA UWAGA! ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY O ZAPOZNANIE SIĘ Z NIM PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI REJESTRATORA. UWAGA! NIE WOLNO DOKONYWAĆ ŻADNYCH SAMODZIELNYCH NAPRAW. WSZYSTKIE NAPRAWY MOGĄ BYĆ REALIZOWANE JEDYNIE PRZEZ WYKWALIFIKOWANYCH PRACOWNIKÓW SERWISU.

  • Page 26: Spis Treści

    SPIS TREŚCI SPIS TREŚCI ........................4 1. INFORMACJE WSTĘPNE ....................6 1.1. Charakterystyka ogólna ..................6 1.2. Dane techniczne NVIP-2C2011D-P ..............7 1.3. Wymiary kamery ....................8 1.4. Zawartość opakowania ..................9 2. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP ......10 2.1.
  • Page 27 NVIP-2C2011D-P Skrócona instrukcja obsługi wer.1.0. SPIS TREŚCI Wszelkie prawa zastrzeżone © AAT Holding sp. z o.o.

  • Page 28: Informacje Wstępne

    Obsługa protokołów: HTTP, TCP/IP, IPv4/v6, UDP, HTTPS, Multicast, FTP, DHCP, DDNS, • NTP, RTSP, RTP, UPnP, SNMP, QoS Oprogramowanie: NMS (NOVUS MANAGEMENT SYSTEM) - do rejestracji wideo, podglądu • „na żywo”, odtwarzania oraz zdalnej konfiguracji urządzeń wideo IP Miniaturowa kopułowa obudowa •...

  • Page 29: Dane Techniczne Nvip-2C2011D-P

    NVIP-2C2011D-P Skrócona instrukcja obsługi wer.1.0. INFORMACJE WSTĘPNE 1.2. Dane techniczne NVIP-2C2011D-P Model NVIP-2C2011D-P Przetwornik obrazu 1/2.7" (16:9) Progressive Scan CMOS Rozdzielczość przetwornika 2 megapixele Czułość Kolor: 0.1 lux dla F 1.5 > 50 dB (wyłączona ARW) Stosunek sygnału do szumu automatyczna / manualna (1/1.5 ~ 1/10 000 s)

  • Page 30: Wymiary Kamery

    NVIP-2C2011D-P Skrócona instrukcja obsługi wer.1.0. INFORMACJE WSTĘPNE 1.3. Wymiary kamery Wymiary podano w mm. Wszelkie prawa zastrzeżone © AAT Holding sp. z o.o.

  • Page 31: Zawartość Opakowania

    NVIP-2C2011D-P Skrócona instrukcja obsługi wer.1.0. INFORMACJE WSTĘPNE 1.4. Zawartość opakowania Po otwarciu należy upewnić się czy w opakowaniu znajdują się następujące elementy: Kamera IP • Torebka z akcesoriami montażowymi • Skrócona instrukcje obsługi urządzenia. • Płyta CD z instrukcją obsługi i oprogramowaniem •...

  • Page 32: Uruchamianie I Wstępna Konfiguracja Kamery Ip

    NVIP-2C2011D-P Skrócona instrukcja obsługi wer.1.0. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.1. Opis złącz elektrycznych oraz elementów regulacyjnych Kamera NVIP-2C2011D-P 1. Przycisk Reset 2. Obiektyw 3. Mikrofon 4. Złącze kart microSD 5. Port Ethernet 100 Mb/s (gniazdo RJ-45) 6.

  • Page 33: Montaż Kamery Nvip-2C2011D-P

    NVIP-2C2011D-P Skrócona instrukcja obsługi wer.1.0. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP Montaż kamery NVIP-2C2011D-P 2.2. W celu zamontowania kamery należy zgodnie z podaną procedurą: Odkręcić klosz kamery (2 śruby oznaczone „A”). • Przyłożyć podstawę kamery do ściany lub sufitu. •...

  • Page 34: Uruchomienie Kamery Ip

    NVIP-2C2011D-P Skrócona instrukcja obsługi wer.1.0. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.4. Uruchomienie kamery IP W celu uruchomienia kamery należy podłączyć kabel ethernetowy do gniazda sieciowego RJ45 kamery IP, a drugi koniec do przełącznika sieciowego PoE w standardzie zgodnym z IEEE 802.3af.

  • Page 35: Konfiguracja Parametrów Przy Użyciu Przeglądarki Internetowej

    NVIP-2C2011D-P Skrócona instrukcja obsługi wer.1.0. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.5. Konfiguracja parametrów przy użyciu przeglądarki internetowej Konfigurację sieciową kamery można przeprowadzić przy pomocy przeglądarki internetowej. Domyślne ustawienia sieciowe dla kamer IP serii NVIP-2…. to : 1. Adres IP = 192.168.1.200 2.

  • Page 36: Połączenia Sieciowe Za Pomocą Przeglądarki Www

    NVIP-2C2011D-P Skrócona instrukcja obsługi wer.1.0. POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3 POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3.1. Zalecana konfiguracja komputera PC do połączeń przez przeglądarkę WWW Poniższe wymagania dotyczą połączenia z kamerą IP przy założeniu płynnego wyświetlania obrazu wideo w rozdzielczości 1920x1080 dla 25kl/s.
  • Page 37 NVIP-2C2011D-P Skrócona instrukcja obsługi wer.1.0. POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW Jeżeli instalacja przeprowadzona w ten sposób się nie powiedzie należy zmieć ustawienia zabezpieczeń przeglądarki. Aby to zrobić należy w przeglądarce Internet Explorer wybrać: Narzędzia > Opcje internetowe > Zabezpieczenia > Poziom niestandardowy i następnie zmienić: Pobieranie niepodpisanych formantów ActiveX - należy ustawić...

  • Page 38: Połączenie Sieciowe Z Kamera Ip Za Pomocą Innych Przeglądarek

    NVIP-2C2011D-P Skrócona instrukcja obsługi wer.1.0. POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3.3. Połączenie sieciowe z kamera IP za pomocą innych przeglądarek (np. Chrome, Mozilla Firefox, Safari ) Możliwe jest również połączenie z kamerą przy pomocy innych przeglądarek, ale połączenie takie może nie oferować...
  • Page 39 NVIP-2C2011D-P Skrócona instrukcja obsługi wer.1.0. POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW Następnie pojawi się okno potwierdzające instalację poszczególnych komponentów. Po prawidłowym zainstalowaniu niezbędnych składników w oknie przeglądarki powinien pojawić się obraz z kamery. Wszelkie prawa zastrzeżone © AAT Holding sp. z o.o.

  • Page 40: Interfejs Www - Praca Z Kamerą

    NVIP-2C2011D-P Skrócona instrukcja obsługi wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ 4. INTERFEJS WWW - PRACA Z KAMERĄ 4.1. Wyświetlanie obrazu na żywo 1. Menu podglądu i konfiguracji kamery Podgląd — podgląd obrazu na żywo z kamery Konfiguracja — ustawienia kamery ( np. IP, nagrywanie, powiadomienia, detekcja ruchu) Strumień...
  • Page 41 NVIP-2C2011D-P Skrócona instrukcja obsługi wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ - zdjęcie - zapis aktualnego obrazu jako plik *.JPG - zatrzymanie/uruchomienie podglądu na żywo -zapis aktualnego obrazu jako plik AVI 5. Parametry aktualnie zdefiniowanych strumieni. Po podwójnym kliknięciu lewym przyciskiem myszy na ekranie wideo dostępne są dodatkowe informacje o aktualnie wyświetlanym obrazie.

  • Page 42: Połączenia Elektryczne I Złącza Akcesoriów

    NVIP-2C2011D-P Skrócona instrukcja obsługi wer.1.0. POŁĄCZENIA ELEKTRYCZNE I ZŁĄCZA AKCESORIÓW 5. POŁĄCZENIA ELEKTRYCZNE I ZŁĄCZA AKCESORIÓW 5.1. Podłączenie zasilania kamery Kamera jest zasilana poprzez gniazdo sieciowe RJ45 przy wykorzystaniu technologii PoE (IEEE 802.3af). Do zasilenia kamery należy użyć przełącznika sieciowego PoE lub zasilacza PoE zgodnego ze standardem IEEE 802.3af.

  • Page 43: Przywracanie Ustawień Fabrycznych Kamery

    NVIP-2C2011D-P Skrócona instrukcja obsługi wer.1.0. PRZYWRACANIE USTAWIEŃ FABRYCZNYCH KAMERY 6. PRZYWRACANIE USTAWIEŃ FABRYCZNYCH KAMERY Kamery IP firmy NOVUS umożliwiają resetowanie ustawień: programowo (z poziomu przeglądarki) restartowanie ustawień kamery • sprzętowo (przy użyciu przycisku reset) przywracanie ustawień fabrycznych kamery. • 6.1. Programowe resetowanie ustawień kamery IP Resetowanie ustawień...
  • Page 44 AAT Holding sp. z o.o., ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com 2011-08-23 AN...
