U s e r 's m a n u a l
( s h o r t f o r m )

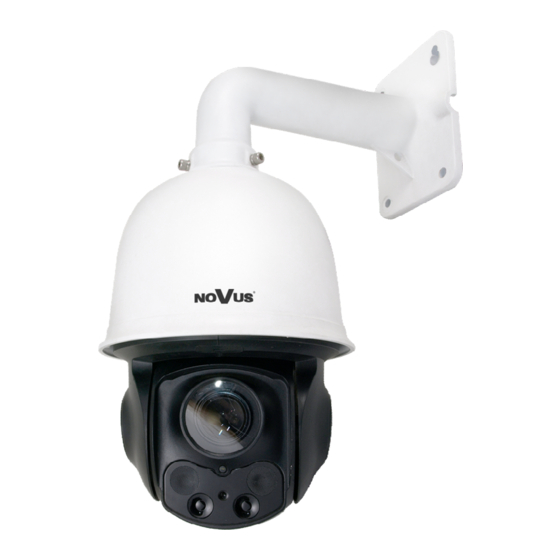

NVIP-3DN3520SD/IRH-2

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the NVIP-3DN3520SD/IRH-2 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Novus NVIP-3DN3520SD/IRH-2

Summary of Contents for Novus NVIP-3DN3520SD/IRH-2

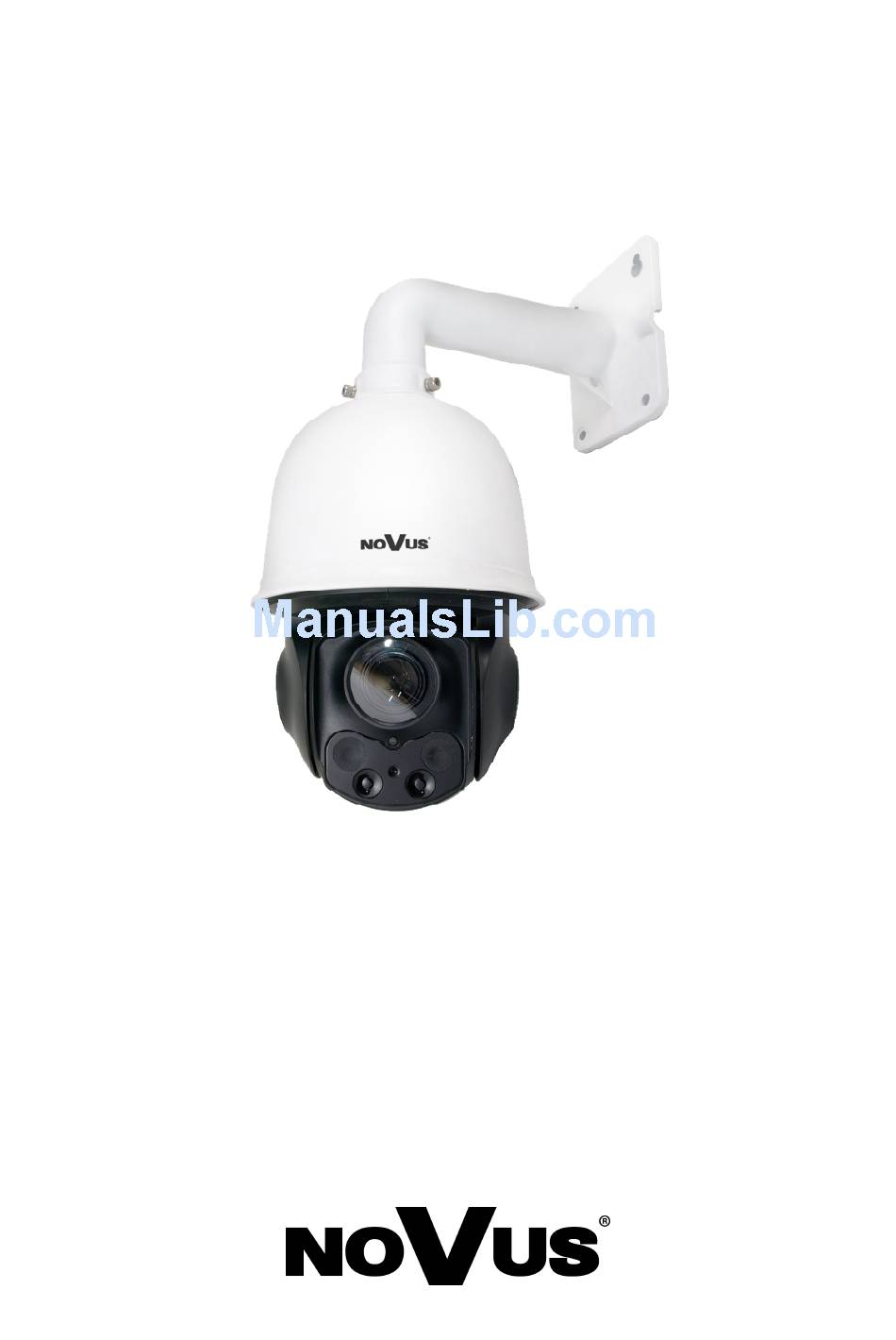

  • Page 1 U s e r ’s m a n u a l ( s h o r t f o r m ) NVIP-3DN3520SD/IRH-2...
  • Page 2 NVIP-3DN3520SD/IRH-2 User’s manual (short form) ver.1.1 COMMENTS AND WARNINGS EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply with requirements of following directives and national regulations implementing the directives:  Electromagnetic compatibility EMC 2004/108/EC.

  • Page 3: Important Safeguards And Warnings

    NVIP-3DN3520SD/IRH-2 User’s manual (short form) ver.1.1 IMPORTANT SAFEGUARDS AND WARNINGS IMPORTANT SAFEGUARDS AND WARNINGS 1. Prior to undertaking any action with the device, please consult following manual, and read all the safety and operating instructions before operating the device. 2. Please keep the following manual for the time of device’s lifespan in case when referring to the contents of the manual would become necessary.

  • Page 4: Foreword Information

     Diverse definition of system reactions to alarm events: e-mail with attachment, saving file on FTP server, alarm output trigger, HTTP notification, PTZ function activation  PTZ control directly from the website and NMS (NOVUS MANAGEMENT SYSTEM)  Schedule recording function ...
  • Page 5 NVIP-3DN3520SD/IRH-2 User’s manual (short form) ver.1.1 FOREWORD INFORMATION Image Image Sensor 3 MPX CMOS sensor 1/2.8” SONY Number of Effective Pixels 2048 (H) x 1536 (V) 4.0 lx/F1.6 - color mode Min. Illumination 0 lx (IR on) - B/W mode S/N Ratio >...
  • Page 6 NVIP-3DN3520SD/IRH-2 User’s manual (short form) ver.1.1 FOREWORD INFORMATION Other functions Access Password number of characters: 4 numbers Motion Detection Image Processing 180˚ image rotation, sharpening, mirror effect System Reaction to Alarm Events e-mail with attachment, alarm output activation, HTTP notification, PTZ...

  • Page 7: Start-Up And Initial Ip Camera Configuration

    NVIP-3DN3520SD/IRH-2 User’s manual (short form) ver.1.1 FOREWORD INFORMATION 1.4. Package contents After you open the package make sure that the following elements are inside: Novus IP PTZ camera NVIP-3DN3520SD/IRH-2 1 pcs Wall bracket 1 pcs User’s manual (short form) 1 pcs...

  • Page 8: Start-Up And Initial Camera Configuration

    NVIP-3DN3520SD/IRH-2 User’s manual (short form) ver.1.1 START-UP AND INITIAL CAMERA CONFIGURATION 2.2. Mounting the camera In order to obtain declared degree of protection please seal the mounting place additionally with appropriate sealing mass, paying special attention to mounting holes. CAUTION! Due to safety reasons, maximum load capacity of surface shouldn’t be less than 25kg.
  • Page 9 NVIP-3DN3520SD/IRH-2 User’s manual (short form) ver.1.1 START-UP AND INITIAL CAMERA CONFIGURATION  In order to Then tighten the three screws to fix the bracket and camera.  By using the description of the terminals from the previous chapter and the appropriate accessories, connect required signal and power supply cables.
  • Page 10 START-UP AND INITIAL CAMERA CONFIGURATION 2.3. Starting the IP camera To run NOVUS IP camera you have to connect 24 VAC power, at least 50W. Initialization process takes about 2 minutes. Then you can proceed to connect to the camera via web browser.
  • Page 11 PC computer You can either set a network configuration (IP address, gateway, net mask, etc.) of NOVUS IP camera yourself or select DHCP mode (DHCP server is required in this method in target network) by using web browser or by NMS software.
  • Page 12 NVIP-3DN3520SD/IRH-2 User’s manual (short form) ver.1.1 NETWORK CONNECTION VIA WEB BROWSER 3. NETWORK CONNECTION VIA WEB BROSWER 3.1. Recommended PC specification for web browser connections Requirements below apply to connection with an IP camera, assuming image display in 2048x1536 resolution and 30 fps speed.
  • Page 13 NVIP-3DN3520SD/IRH-2 User’s manual (short form) ver.1.1 NETWORK CONNECTION VIA WEB BROWSER . If the installation fails, changing security settings for the IE browser is required. In order to do that, please choose: Tools > Internet options > Security tab > Custom level and: ...
  • Page 14 NVIP-3DN3520SD/IRH-2 User’s manual (short form) ver.1.1 NETWORK CONNECTION VIA WEB BROWSER NOTE: If you are running Windows Vista/7/8 with Internet Explorer 11, the ActiveX applet can be blocked through browser security settings. In this situation, you should: add the IP address of the ca- mera to the view of compatibility (Tools ->...
  • Page 15 NVIP-3DN3520SD/IRH-2 User’s manual (short form) ver.1.1 NETWORK CONNECTION VIA WEB BROWSER After making the changes, restart the browser, re-connect to the camera and log on. All rights reserved © AAT Holding S.A...
  • Page 16 NVIP-3DN3520SD/IRH-2 User’s manual (short form) ver.1.1 WWW INTERFACE - WORKING WITH IP CAMERA 4. WWW INTERFACE - WORKING WITH IP CAMERA 4.1. Displaying live pictures 1. Picture settings Original Size Automatic Size Fit to screen Full screen 2. Camera functions...
  • Page 17 NVIP-3DN3520SD/IRH-2 User’s manual (short form) ver.1.1 WWW INTERFACE - WORKING WITH IP CAMERA 3. PTZ Menu 2. Video Parameter Stream - Stream ID (choose one from available streams) Bite Rate Type - Information about bit rate type Bit Rate (kbps)

  • Page 18: Electric Connectors And Accesories

    NVIP-3DN3520SD/IRH-2 User’s manual (short form) ver.1.1 ELECTRIC CONNECTORS AND ACCESORIES 5. ELECTRIC CONNECTORS AND ACCESORIES 5.1. Connecting power supply to the camera. Camera can be supplied using external power supply unit corresponding with the camera parameters. When selecting the power supply should also be take into account the power consumption of the heater, unless the camera will not be used at temperatures below 0 °C, or the heater will have its own power...

  • Page 19: Restoring Factory Defaults

    NVIP-3DN3520SD/IRH-2 User’s manual (short form) ver.1.1 RESTORING FACTORY DEFAULTS 6. RESTORING FACTORY DEFAULTS NOVUS IP cameras allow to restore defaults via:  Software (web browser level)  Hardware (using reset button) 6.1. Software restoration of factory settings the IP camera User can restore default settings of the IP camera except network settings (optional).
  • Page 20 AAT Holding S.A., ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com 2016-07-11 MF MK...
  • Page 21 I n s t r u k c j a o b s ł u g i ( w e r s j a s k r ó c o n a ) NVIP-3DN3520SD/IRH-2...
  • Page 22 Instrukcja obsługi kamer szybkoobrotowych NVIP-3DN3520SD/IRH-2 wersja 1.0 (skrócona) INFORMACJE Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: - Kompatybilność elektromagnetyczna EMC 2004/108/EC. - Niskonapięciowa LVD 2006/95/EC. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC...
  • Page 23 Instrukcja obsługi kamer szybkoobrotowych NVIP-3DN3520SD/IRH-2 wersja 1.0 (skrócona) UWAGI I OSTRZEŻENIA WARUNKI BEZPIECZEŃSTWA 1. Przed zainstalowaniem i rozpoczęciem eksploatacji należy dokładnie zapoznać się z niniejszą instrukcją obsługi i zawartymi w niej wymogami bezpieczeństwa; 2. Uprasza się o zachowanie instrukcji na czas eksploatacji kamery na wypadek konieczności odniesienia się do zawartych w niej treści;...

  • Page 24: Informacje Wstępne

     Obsługa protokołów: ONVIF(2.2) Profile S, TCP/IP, UDP, DHCP, DDNS, NTP, RTSP, SMTP, FTP, PPPoE  Oprogramowanie: NMS (NOVUS MANAGEMENT SYSTEM - do rejestracji wideo, podglądu “na żywo”, odtwarzania oraz zdalnej konfiguracji urządzeń wideo IP)  Klasa szczelności: IP 66 ...
  • Page 25 Instrukcja obsługi kamer szybkoobrotowych NVIP-3DN3520SD/IRH-2 wersja 1.0 (skrócona) INFORMACJE WSTĘPNE Obraz Przetwornik obrazu 3 MPX, matryca CMOS, 1/2.8”, SONY Liczba efektywnych pikseli 2048 (H) x 1536 (V) 4.0 lx/F1.6 - tryb kolorowy Czułość 0 lx (IR wł.) - tryb czarno-biały Stosunek sygnału do szumu...
  • Page 26 Instrukcja obsługi kamer szybkoobrotowych NVIP-3DN3520SD/IRH-2 wersja 1.0 (skrócona) INFORMACJE WSTĘPNE Pozostałe funkcje Hasło dostępu liczba znaków: 4 cyfry Detekcja ruchu Obróbka obrazu obrót obrazu o 180°, wyostrzanie, odbicie lustrzane Reakcja na zdarzenia alarmowe e-mail z załącznikiem, aktywacja wyjścia alarmowego, powiadomienie HTTP, PTZ Oświetlacz IR...

  • Page 27: Uruchamianie I Wstępna Konfiguracja Kamery Ip

    Zasilacz 24VAC 1 szt. Przed przystąpieniem do instalacji należy sprawdzić zawartość zestawu z powyższym wykazem. W przypadku stwierdzenie braków należy skontaktować się z dystrybutorem marki NOVUS. UWAGA! Jeżeli urządzenie przyniesione zostało z pomieszczenia o niższej temperaturze należy odczekać, aż osiągnie temperaturę pomieszczenia, w którym ma pracować. Nie wolno włączać urządzenia bezpośrednio po przyniesieniu z chłodniejszego miejsca.
  • Page 28 Instrukcja obsługi kamer szybkoobrotowych NVIP-3DN3520SD/IRH-2 wersja 1.0 (skrócona) MONTAŻ, URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.2. Montaż kamery W celu zapewnienia deklarowanej szczelności miejsce instalacji kamery należy dodatkowo uszczelnić masą uszczelniającą. UWAGA! Ze względów bezpieczeństwa zaleca się aby powierzchnia, do której mocowany jest uchwyt, obudowa i kamera miała nośność...
  • Page 29 Instrukcja obsługi kamer szybkoobrotowych NVIP-3DN3520SD/IRH-2 wersja 1.0 (skrócona) MONTAŻ, URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP  Wykorzystując opis wyprowadzeń z poprzedniego rozdziału i odpowiednie akcesoria podłączyć niezbędne przewody zasilające oraz sygnałowe do złącz kamery  Przykręcić kamerę wraz z uchwytem do ściany.
  • Page 30 Instrukcja obsługi kamer szybkoobrotowych NVIP-3DN3520SD/IRH-2 wersja 1.0 (skrócona) MONTAŻ, URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.3. Uruchomienie kamery IP W celu uruchomienia kamery należy podłączyć zasilacz 24VAC o mocy min. 50W. Rozpocznie się proces uruchomienia kamery który może potrwać około 2 minut. Po upływie tego czasu można przystąpić...
  • Page 31 Instrukcja obsługi kamer szybkoobrotowych NVIP-3DN3520SD/IRH-2 wersja 1.0 (skrócona) MONTAŻ, URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP UWAGA: W celu ochrony kamery przed uszkodzeniem zalecane jest zastosowanie zabezpieczeń przepięciowych. Awarie powstałe w wyniku przepięć nie podlegają naprawie gwarancyjnej. 2.4. Konfiguracja parametrów przy użyciu przeglądarki internetowej Konfigurację...

  • Page 32: Połączenia Sieciowe Za Pomocą Przeglądarki Www

    Instrukcja obsługi kamer szybkoobrotowych NVIP-3DN3520SD/IRH-2 wersja 1.0 (skrócona) POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3 POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3.1. Zalecana konfiguracja komputera PC do połączeń przez przeglądarkę WWW Poniższe wymagania dotyczą połączenia z kamerą IP przy założeniu wyświetlania obrazu wideo w rozdzielczości 2048x1536 dla 30kl/s.
  • Page 33 Instrukcja obsługi kamer szybkoobrotowych NVIP-3DN3520SD/IRH-2 wersja 1.0 (skrócona) POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW Jeżeli dla przeglądarki Internet Explorer instalacja przeprowadzona w ten sposób się nie powiedzie należy zmieć ustawienia zabezpieczeń przeglądarki. Aby to zrobić należy w przeglądarce Internet Explorer wybrać: Narzędzia > Opcje internetowe > Zabezpieczenia > Poziom niestandardowy i następnie zmienić:...
  • Page 34 Instrukcja obsługi kamer szybkoobrotowych NVIP-3DN3520SD/IRH-2 wersja 1.0 (skrócona) POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW UWAGA: W przypadku pracy w systemie Windows Vista/7/8 z Internet Explorer 11 możliwe jest zablokowanie apletu ActiveX przez ustawienia zabezpieczeń przeglądarki. W tej sytuacji należy: dodać adres IP kamery do Widoku Zgodności (Narzędzia → Ustawienia widoku zgodności, klikamy Dodaj).
  • Page 35 Instrukcja obsługi kamer szybkoobrotowych NVIP-3DN3520SD/IRH-2 wersja 1.0 (skrócona) POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW Po wprowadzeniu zmian restartujemy przeglądarkę, ponownie łączymy się z kamerą i logujemy się. Wszelkie prawa zastrzeżone © AAT Holding S.A.
  • Page 36 Instrukcja obsługi kamer szybkoobrotowych NVIP-3DN3520SD/IRH-2 wersja 1.0 (skrócona) INTERFEJS WWW - PRACA Z KAMERĄ 4. INTERFEJS WWW - PRACA Z KAMERĄ 4.1. Wyświetlanie obrazu na żywo 1. Ustawienia obrazu Oryginalny rozmiar Rozmiar automatyczny Dostosuj do ekranu Pełny ekran 2. Funkcje kamery...
  • Page 37 Instrukcja obsługi kamer szybkoobrotowych NVIP-3DN3520SD/IRH-2 wersja 1.0 (skrócona) INTERFEJS WWW - PRACA Z KAMERĄ 3. Menu PTZ Panel do sterowania kamera PTZ Ustawienia wartości zoomu kamery Zmiana ustawień ostrości kamery Zmiana ustawień przysłony kamery Suwak ustawienia prędkości PTZ (1-8) Włączenie trybu skanowania Wycieraczka (opcja niedostępna)

  • Page 38: Połączenia Elektryczne I Złącza Akcesoriów

    Instrukcja obsługi kamer szybkoobrotowych NVIP-3DN3520SD/IRH-2 wersja 1.0 (skrócona) POŁĄCZENIA ELEKTRYCZNE I ZŁĄCZA AKCESORIÓW 5. POŁĄCZENIA ELEKTRYCZNE I ZŁĄCZA AKCESORIÓW 5.1. Podłączenie zasilania kamery Kamera powinna być zasilana przez zewnętrzny zasilacz o parametrach zgodnych z zasilaniem kamery. Przy doborze zasilacza należy także uwzględnić pobór mocy przez grzałkę, chyba że kamera nie będzie użytkowana w temperaturach poniżej 0°...

  • Page 39: Przywracanie Ustawień Fabrycznych Kamery

    Instrukcja obsługi kamer szybkoobrotowych NVIP-3DN3520SD/IRH-2 wersja 1.0 (skrócona) PRZYWRACANIE USTAWIEŃ FABRYCZNYCH KAMERY 6. PRZYWRACANIE USTAWIEŃ FABRYCZNYCH KAMERY Kamery IP marki NOVUS umożliwiają resetowanie ustawień:  Programowo (z poziomu przeglądarki)  Sprzętowo (przy użyciu przycisku reset) 6.1. Programowe przywracanie ustawień fabrycznych kamery IP Programowe przywracanie ustawień...
  • Page 40 AAT Holding S.A., ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com 2016-07-11 MF, MK...
