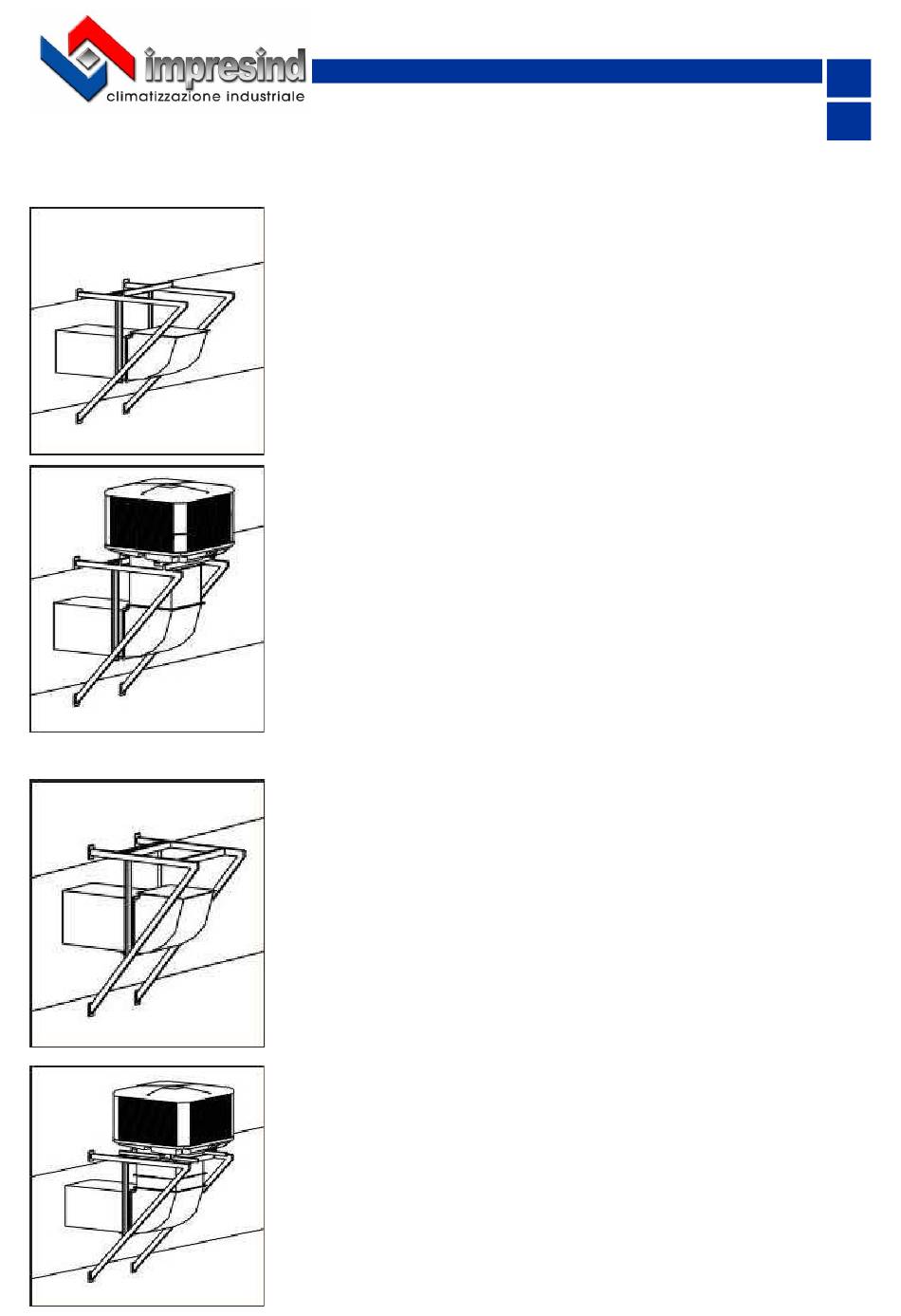

3.3 Installazione a parete/finestra

3.3.1 Raffrescatori evaporativi serie TA

3.3.2 Raffrescatori evaporativi serie TC

Predisporre e fissare un telaio per il sostegno della macchina ed un
canale flangiato di ingresso aria avente le medesime dimensioni flangia
del tronco di canale della macchina.
La macchina è provvista di un tronco di canale flangiato che andrà fis-
sato sulla flangia del canale precedentemente predisposto.
Verificare che il telaio di sostegno sia in grado di sopportare il peso del-
la macchina e tale da non causare vibrazioni e che sia perfettamente in
piano (posizionare in bolla).
Portare il raffrescatore evaporativo sul punto di fissaggio.
Procedere al fissaggio delle due flange (base-canale) e della base al
telaio mediante bullonatura.
Si consiglia di interporre della pasta siliconica tra i fissaggi delle flange
per garantirne il perfetto isolamento dagli agenti esterni.
Predisporre e fissare un telaio per il sostegno della macchina ed un
canale flangiato di ingresso aria avente le medesime dimensioni flangia
del tronco di canale della macchina.
La macchina è provvista di un tronco di canale flangiato che andrà fis-
sato sulla flangia del canale precedentemente predisposto e di due bar-
re trasversali che andranno appoggiate e fissate al telaio.
Verificare che il telaio di sostegno sia in grado di sopportare il peso del-
la macchina e tale da non causare vibrazioni e che sia perfettamente in
piano (posizionare in bolla). Qualora, per esigenze tecnico-strutturali è
necessario interporre dei supporti antivibranti tra il telaio e le barre biso-
gna tenerne in conto in fase di studio e realizzazione del telaio stesso e
necessariamente provvedere ad utilizzare giunti elastici sugli attacchi
idrici.
Portare il raffrescatore evaporativo sul punto di fissaggio.
Procedere al fissaggio delle due flange (base-canale) e delle barre al
telaio mediante bullonatura.
Si consiglia di interporre tra le due flange (base-canale) un antivibrante
a soffietto per evitare la trasmissione di vibrazioni alle canalizzazioni.
Si consiglia di interporre della pasta siliconica tra i fissaggi delle flange
per garantirne il perfetto isolamento dagli agenti esterni.
