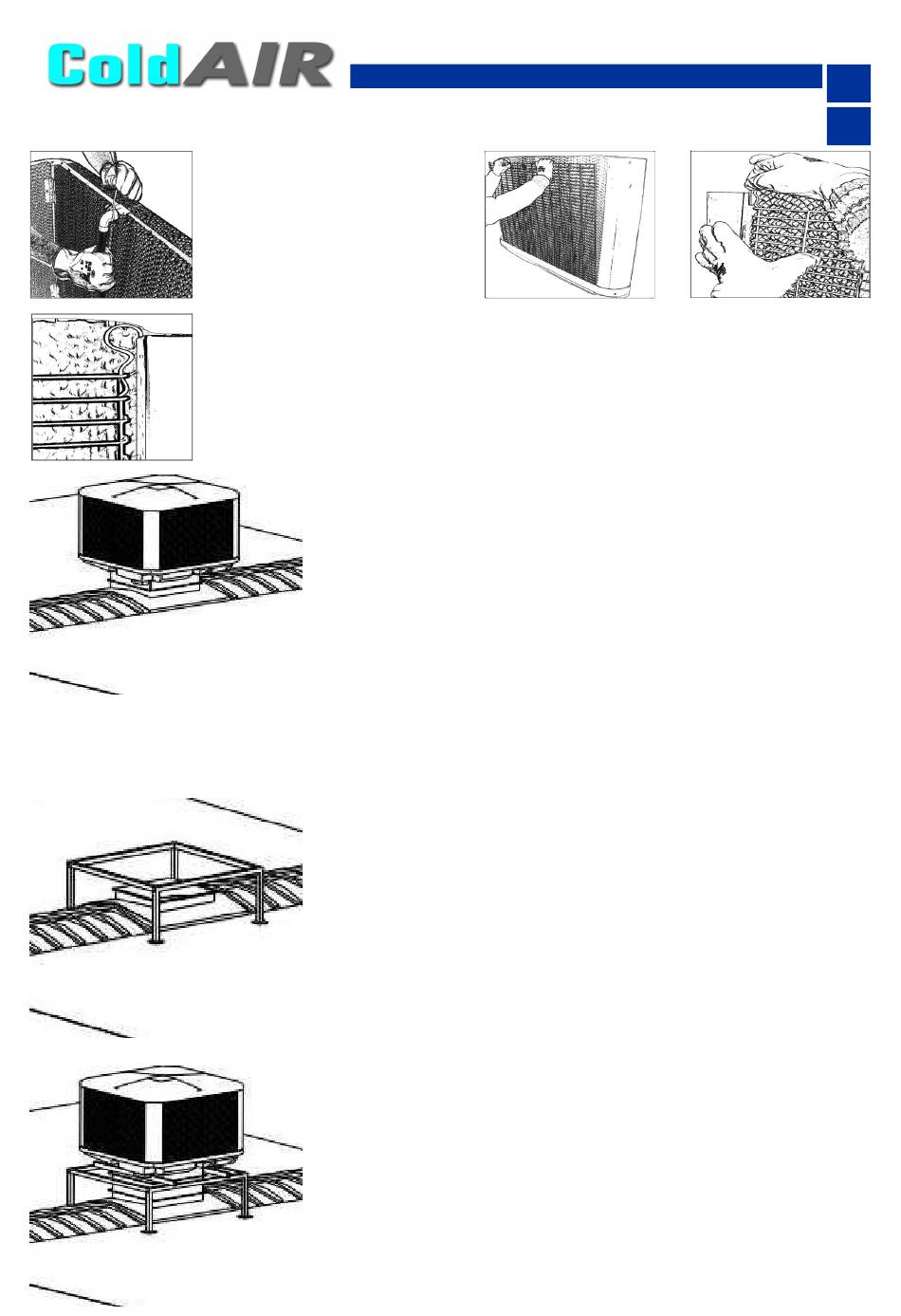

Collegare al portagomma
del distributore il tubo
flessibile proveniente dal-
la pompa e fissarlo me-
diante fascetta stringitu-
bo.
Inserire le griglie ai lati e al posteriore della macchina, fissandole con i fermagli
forniti in dotazione. Non montare la griglia sul lato anteriore (lato componenti/
collegamenti).
Inserire i fermagli sui due lati della griglia, inizialmente fino al "primo scatto" e
successivamente forzare fino al loro completo inserimento in modo tale che non
sporgano, in altezza, oltre i pannelli umidificanti.

3.2.2 Raffrescatori evaporativi serie TC

Posizionare il cappello senza fissarlo per permettere il successivo
inserimento della griglia frontale.
Si dovrà sollevare il cappello fino a che la griglia occupi corretta-
mente la propria sede.
Non fissare la griglia frontale con i fermagli perché ciò impedirebbe
un agevole accesso all'interno della macchina per eventuali opera-
zioni di manutenzione.
Dopo avere posizionato la griglia frontale, fissare il cappello me-
diante le viti in dotazione.
Predisporre e fissare un telaio per il sostegno della macchina.
La macchina è provvista di un tronco di canale flangiato che andrà
fissato sulla flangia del canale precedentemente predisposto e di
due barre trasversali che andranno appoggiate e fissate al telaio.
Verificare che il telaio di sostegno sia in grado di sopportare il peso
della macchina e tale da non causare vibrazioni e che sia perfetta-
mente in piano (posizionare in bolla). Qualora, per esigenze tecnico
-strutturali è necessario interporre dei supporti antivibranti tra il te-
laio e le barre bisogna tenerne in conto in fase di studio e realizza-
zione del telaio stesso e necessariamente provvedere ad utilizzare
giunti elastici sugli attacchi idrici.
Portare il raffrescatore evaporativo sul punto di fissaggio.
Procedere al fissaggio delle due flange (base-canale) e delle barre
al telaio mediante bullonatura.
Si consiglia di interporre tra le due flange (base-canale) un antivi-
brante a soffietto per evitare la trasmissione di vibrazioni alle cana-
lizzazioni.
Si consiglia di interporre della pasta siliconica tra i fissaggi delle
flange per garantirne il perfetto isolamento dagli agenti esterni.
