SEZIONE 3 – POSIZIONAMENTO E INSTALLAZIONE

3.1 Avvertenze generali

Prima di procedere all'installazione assicurarsi che ogni raffrescatore evaporativo sia stato disimbal-
lato e ne sia stata verificata l'integrità di tutti i suoi componenti.
La messa in opera e l'installazione dei raffrescatori evaporativi sono operazioni che possono compro-
mettere il buon funzionamento dell'impianto o, peggio, causare danni irreversibili alla macchina. Que-
ste operazioni dovranno essere eseguite da personale abilitato ed in osservanza delle Leggi vigenti
nel Paese di destinazione degli stessi.

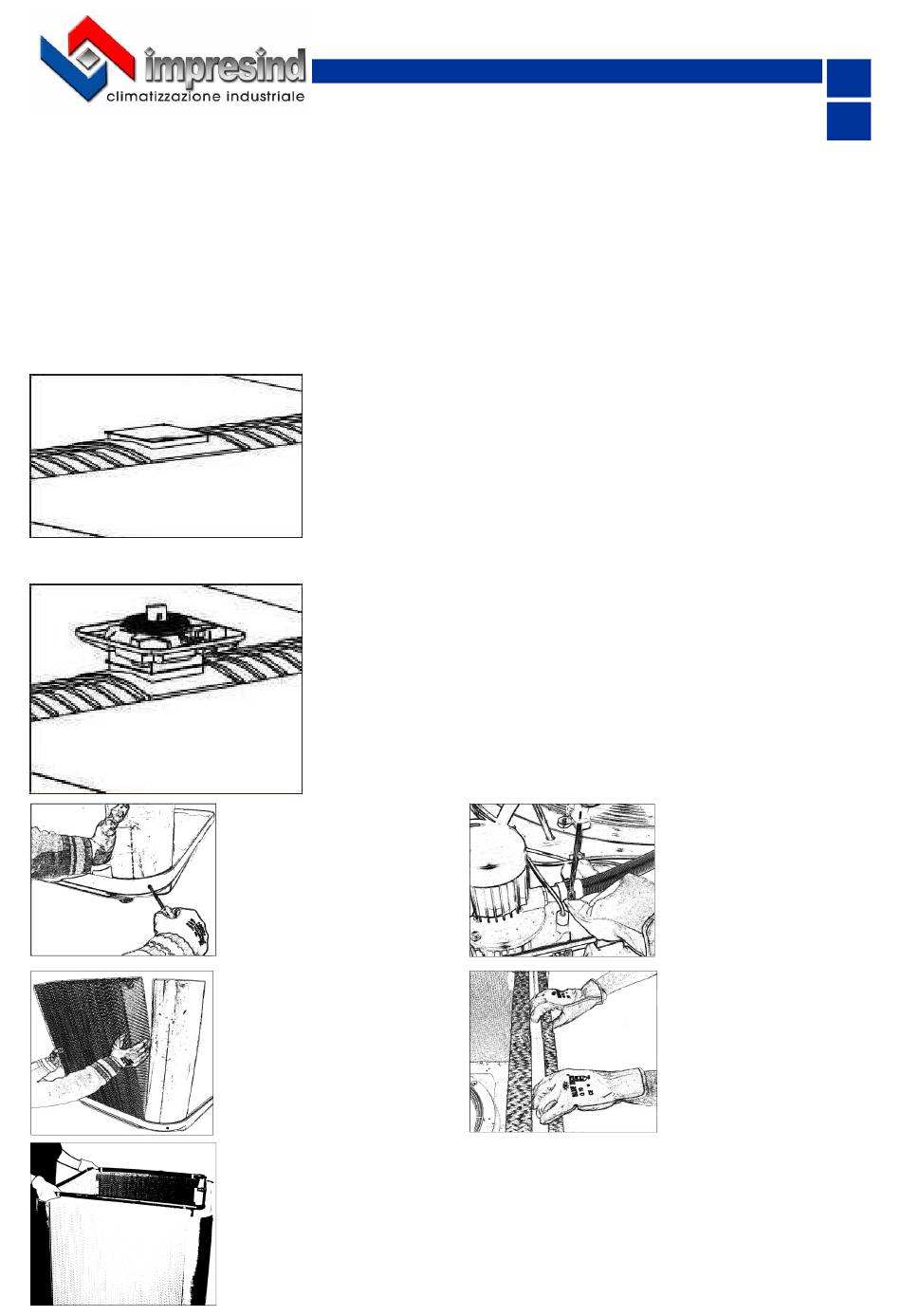

3.2 Installazione a tetto

3.2.1 Raffrescatori evaporativi serie TA

Predisporre e fissare un canale flangiato di ingresso aria avente le
medesime dimensioni flangia del tronco di canale della macchina
(vedi paragrafo : disegni dimensionali)
La macchina è provvista di un tronco di canale flangiato che andrà
fissato sulla flangia del canale precedentemente predisposto.
Portare la base del raffrescatore evaporativo sul punto di fissaggio.
Procedere al fissaggio delle due flange (base-canale) mediante
bullonatura.
Si consiglia di interporre della pasta siliconica tra i fissaggi delle
flange per garantirne il perfetto isolamento dagli agenti esterni.
Posizionare e fissare i
montanti alla base del
raffrescatore utilizzando
le viti in dotazione
Applicare i pannelli umi-
dificanti appoggiandoli
ai montanti mantenendo
la gola, ricavata su un
lato del pannello, verso
l'alto e verso la parte
esterna della macchina.
Inserire il distributore d'acqua nelle gole dei pannelli umidificanti facendo at-
tenzione che i supporti dello stesso appoggino in maniera uniforme sulle piatti-
ne di distribuzione.
Mantenere il portagomma in corrispondenza del lato della macchina dove è
presente la pompa dell'acqua, avendo cura di praticare, in corrispondenza del
portagomma stesso, una apertura nel pannello umidificante per permetterne il
passaggio.
Verificare il serraggio
della fascetta stringi tu-
bo sul tubo flessibile
collegato alla pompa.
Inserire nella gola dei
pannelli le piattine di
distribuzione acqua. Ve-
rificare che queste sia-
no ben premute fino a
battuta inferiore della
loro sede.
