3.4 Note a completamento

Predisporre all'interno dell'edificio i punti d'ancoraggio per le catene di sostegno della condotta
d'immissione aria. Questi dovranno essere definiti in modo tale che le catene non provochino ec-
cessivi sforzi sulla condotta stessa. Accertarsi che questa sia in asse con la macchina
Per l'ancoraggio al soffitto o a parete dei canali utilizzare catene e relativi accessori muniti di certifi-
cato di collaudo, realizzati in acciaio zincato o inox, aventi il diametro del filo non inferiore a 3mm o
comunque dimensionato in relazione al peso che dovrà sostenere, tenendo conto dei margini di
sicurezza imposti dalle normative.
Non utilizzare componenti in leghe d'alluminio o similari
I canali devono essere dimensionati in funzione dell'impianto e delle caratteristiche aerauli-
che del ventilatore. Un errato calcolo delle canalizzazioni causa perdite o eccessi di potenza
provocando possibili anomalie di funzionamento.

3.5 Allacciamento alla rete elettrica

Ogni apparecchio deve essere collegato alle rete di alimentazione elettrica attraverso un sezionatore
onnipolare avente una distanza minima fra i contatti di almeno 3 mm e un interruttore magnetotermi-
co salvamotore predisponendoli in una posizione facilmente raggiungibile dall'utente.
L'impianto elettrico deve essere realizzato in conformità alle norme vigenti del paese in cui la macchi-
na verrà installata.
L'allacciamento alla rete elettrica deve essere obbligatoriamente eseguito da personale abili-
tato.
Tutta la componentistica utilizzata per l' allacciamento elettrico deve essere di tipo certifica-
to. Prima di iniziare qualsiasi operazione assicurarsi che la linea di alimentazione generale
sia sezionata.
Prevedere un efficace collegamento di messa a terra.
Il raffrescatore è fornito di un quadro elettrico di collegamento, applicato alla base-canale, contenente
un sezionatore per il collegamento alla linea di alimentazione elettrica e una morsettiera per il colle-
gamento dei cavi del modulo di comando remoto e di un modulo di comando remoto dell'apparecchio
da posizionarsi all'interno dell'ambiente. Per il collegamento alla linea di alimentazione elettrica, utiliz-
zare un cavo multipolare + terra di tipo previsto dalle normative vigenti.
Per il collegamento del display, utilizzare un cavo schermato del tipo 20 AWG - 5 poli con sezione
min. 0,50 mm2 – Sviluppo massimo : 25 metri.
Eseguire i collegamenti seguendo lo schema di riferimento che potrete trovare in fondo a questo ma-
nuale o all'interno del quadro di comando (vedasi anche paragrafo: schemi di collegamento elettrico)
E' assolutamente necessario rispettare la polarità delle fasi e/o la numerazione dei cavi/morsetti.

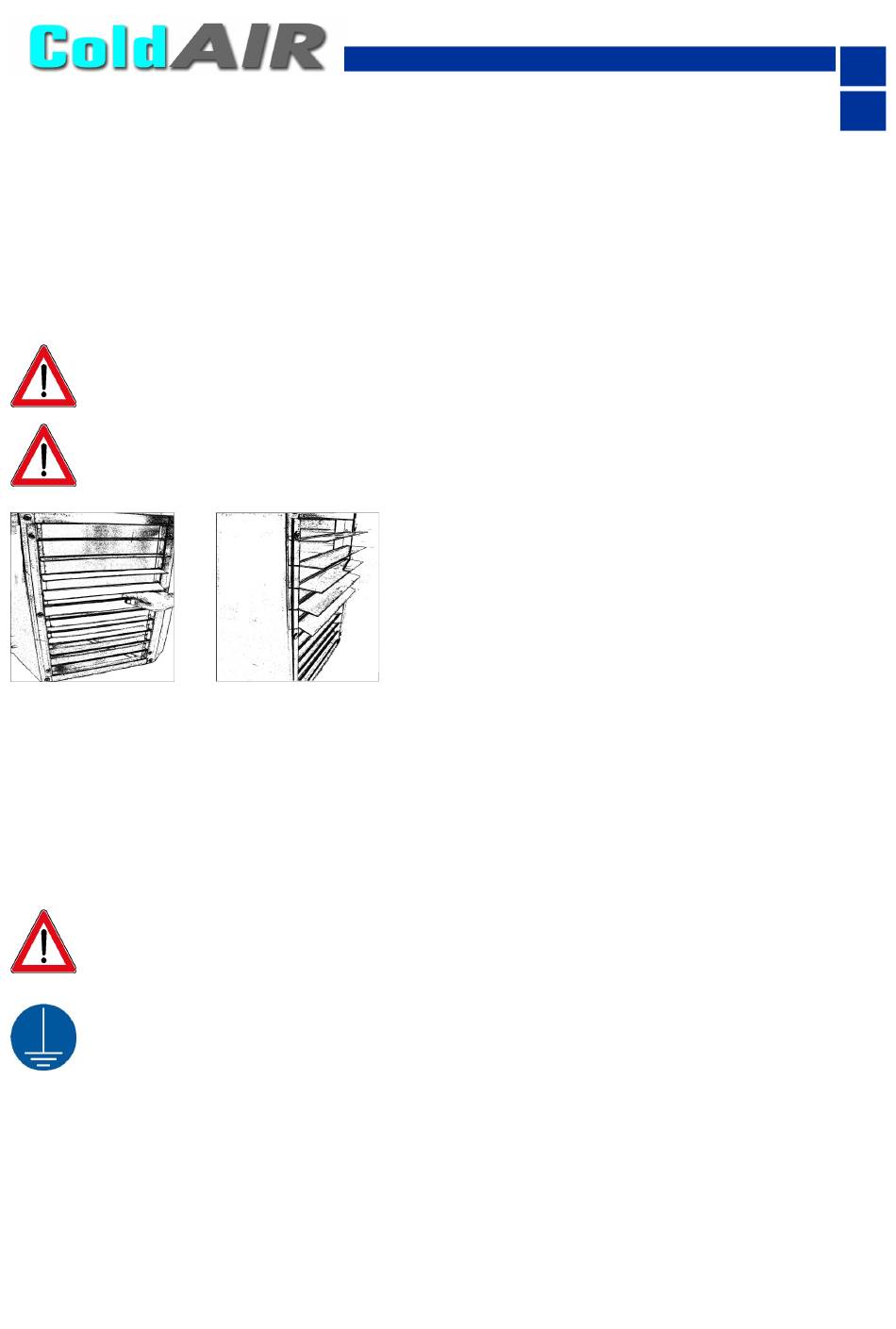

Al termine dell'installazione dell'impianto, ruotare ver-
so l'esterno le alette dei diffusori e regolarle in modo
ottimale per direzionare il flusso d'aria.
