3.3.4 Raffrescatori evaporativi serie FPA

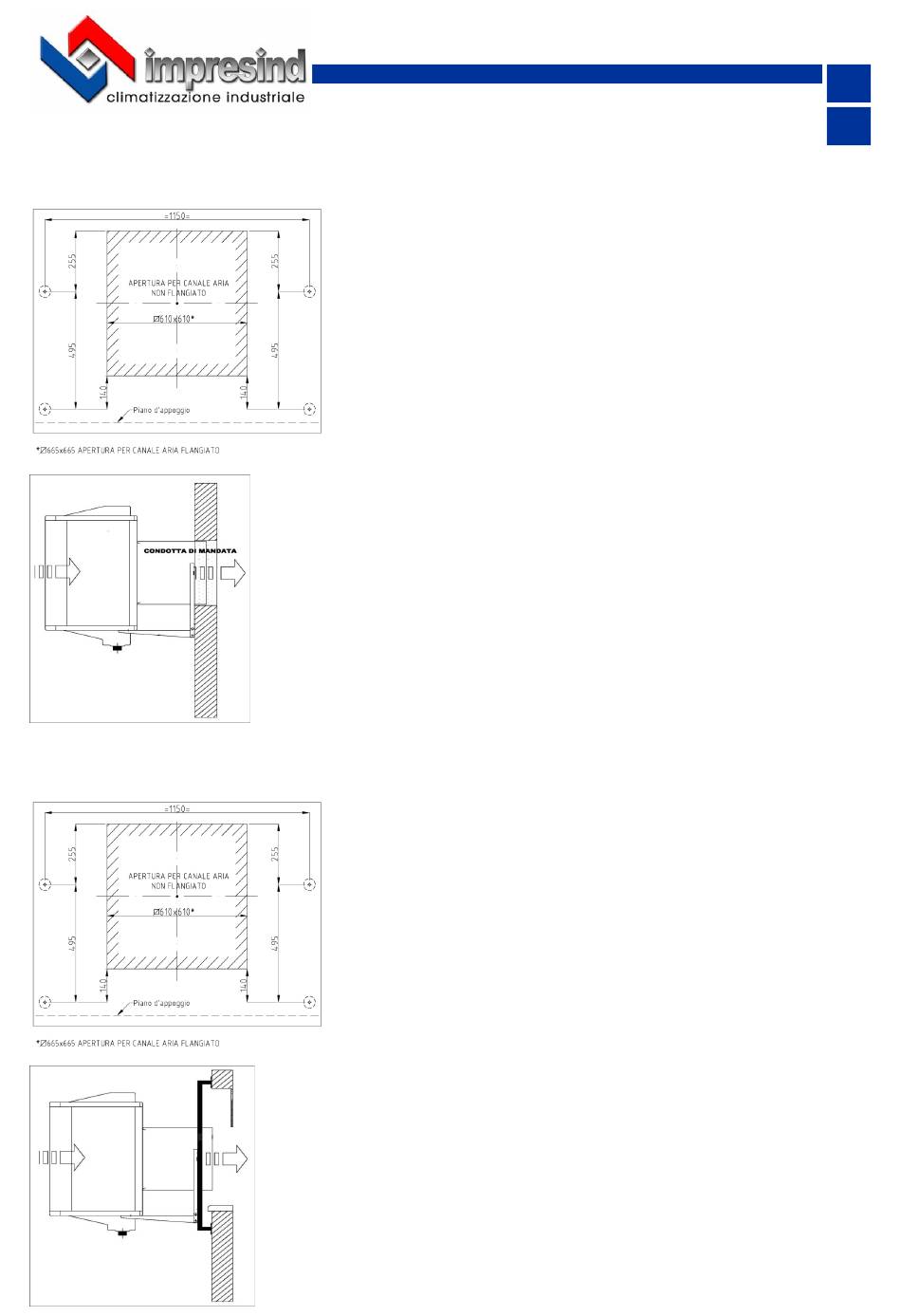

3.3.4.1 Installazione a parete

3.3.4.2 Installazione a finestra

Fissare alla parete la staffa di sostegno, fornita in dotazione alla
macchina, dopo aver predisposto il foro per il passaggio del ca-
nale di mandata aria.
Montare sul lato posteriore del raffrescattore evaporativo (lato
ventilatore) il primo tratto del canale di mandata aria di sezione
quadra 600x600.
Posizionare il raffrescatore evaporativo sulla staffa di sostegno e
spingerlo fino al contatto con i montanti posteriori della staffa
stessa.
Fissare il raffrescatore evaporativo alla staffa mediante apposite
squadrette e le relative viti autoperforanti fornite in dotazione.
Predisporre un foro sul vetro per il passaggio del canale di man-
data aria ed un telaio fissato alla parete (sovrastante e sottostan-
te il vetro) avente lo stesso interasse della staffa di sostegno for-
nita in dotazione per il montaggio della staffa di sostegno stessa.
Fissare la staffa di sostegno, fornita in dotazione, sul telaio pre-
cedentemente predisposto.
Montare sul lato posteriore del raffrescattore evaporativo (lato
ventilatore) il primo tratto del canale di mandata aria di sezione
quadra 600x600.
Posizionare il raffrescatore evaporativo sulla staffa di sostegno e
spingerlo fino al contatto con i montanti posteriori della staffa
stessa.
Fissare il raffrescatore evaporativo alla staffa mediante apposite
squadrette e le relative viti autoperforanti fornite in dotazione.
