3.3.3 Raffrescatori evaporativi serie TA & TC versione "SD"
Tutte le macchine in versione "SD" hanno un condotto di immissione aria orizzontale (il tronco
posto alla base serve solo come struttura di sostegno e di appoggio)

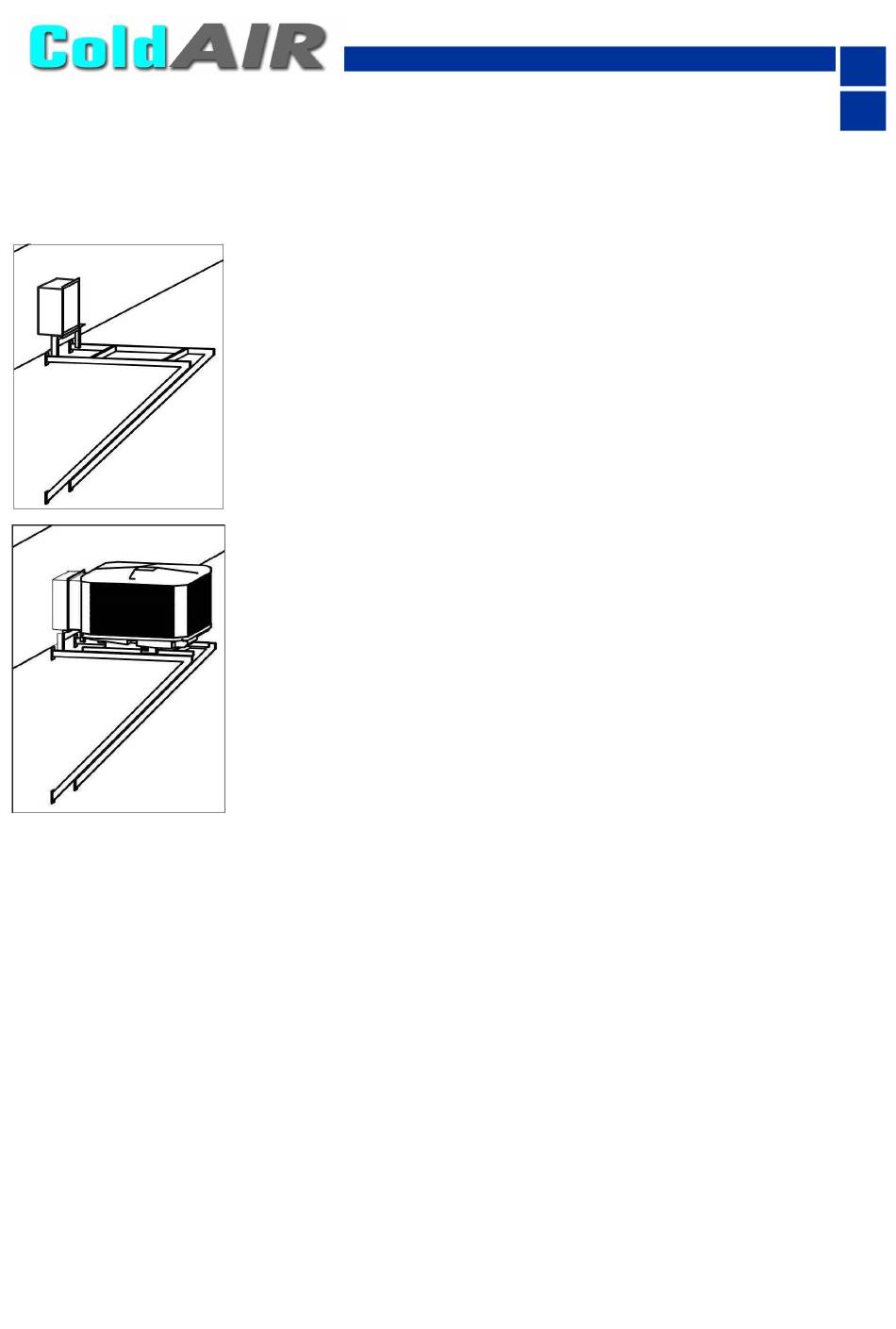

Predisporre e fissare un telaio per il sostegno della macchina ed un
canale flangiato di ingresso aria avente le medesime dimensioni della boc-
ca di mandata della macchina.
La macchina è provvista di due barre trasversali ( modelli TC) o di un cana-
le di sostegno ( modelli TA)che andranno appoggiate e fissate al telaio
Verificare che il telaio di sostegno sia in grado di sopportare il peso della
macchina e tale da non causare vibrazioni e che sia perfettamente in piano
(posizionare in bolla). Qualora, per esigenze tecnico-strutturali è necessario
interporre dei supporti antivibranti tra il telaio e le barre bisogna tenerne in
conto in fase di studio e realizzazione del telaio stesso e necessariamente
provvedere ad utilizzare giunti elastici sugli attacchi idrici.
Portare il raffrescatore evaporativo sul punto di fissaggio.
Procedere al fissaggio della bocca di mandata alla flangia del canale e del-
le barre (modelli TC) o tubo di base (modelli TA) al telaio mediante bullona-
tura.
Si consiglia di interporre tra la bocca di mandata e la flangia del canale un
antivibrante a soffietto per evitare la trasmissione di vibrazioni alle canaliz-
zazioni.
Si consiglia di interporre della pasta siliconica tra i fissaggi delle flange per
garantirne il perfetto isolamento dagli agenti esterni.
