  • Page 1 LUMIPAR12IP SUPER-SLIM PARLED MANUALE UTENTE USER MANUAL IT - EN...
  • Page 2 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.

  • Page 3: Table Of Contents

    INDICE Sicurezza Avvertenze generali Attenzioni e precauzioni per l’installazione 1 Introduzione 1. 1 Descrizione 1. 2 Specifiche tecniche 1. 2 Elementi di comando e di collegamento 2 Installazione 2. 1 Montaggio 3 Funzioni e impostazioni 3. 1 Funzionamento 3. 2 Impostazione base 3.

  • Page 4: Sicurezza

    LUMIPAR12IP ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla .

  • Page 5: Introduzione

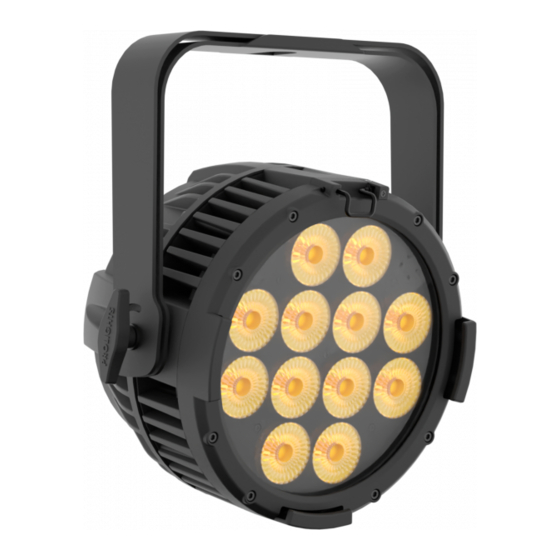

    LUMIPAR12IP - 1 - INTRODUZIONE 1.1 DESCRIZIONE LUMIPAR12IP is a bright and flexible IP LED parcan, made for concerts and theatres, and to perform as ar- chitectural accent luminaire for outdoor events. The housing in die-cast aluminium is designed to feature both as robust workhorse and totally fanfree being totally silent during its operation.
  • Page 6 LUMIPAR12IP ALIMENTAZIONE • Power Supply: 100-240V – 50/60Hz • Power Consumption (at 230V):110 W • Power Consumption (at 120V):110 W • Output (at 230V):33 units on a single power line • Output (at 120V):18 units on a single power line CARATTERISTICHE FISICHE •...

  • Page 7: Elementi Di Comando E Di Collegamento

    LUMIPAR12IP 1.3 ELEMENTI DI COMANDO E COLLEGAMENTI Fig.2 - Pannello posteriore 1. STAFFA DI MONTAGGIO segnale IN/OUT 2. MANOPOLA DI FISSAGGIO per la staffa di 7. GND POINT usato per la messa a terra del montaggio. dispositivo. 3. PANNELLO DI CONTROLLO con display e 4 8.

  • Page 8: Installazione

    LUMIPAR12IP - 2 - INSTALLAZIONE 2.1 MONTAGGIO Il LUMIPAR12IP può essere collocata su un piano solido. Inoltre, grazie alle possibilità di fissaggio sulla doppia staffa (fig.3), l’unità può essere montata anche a testa in giù, su una traversa. Per il fissaggio oc- corrono dei supporti robusti per il montaggio.

  • Page 9: Funzioni E Impostazioni

    LUMIPAR12IP - 3 - FUNZIONI E IMPOSTAZIONI 3.1 FUNZIONAMENTO Per accendere il LUMIPAR12IP, inserire la spina del cavo di alimentazione in una presa di rete (100-240V~/50- 60Hz). L’unità può essere comandata da un unità DMX di comando luce oppure svolgere autonomamente il suo programma.

  • Page 10: Struttura Menu

    LUMIPAR12IP 3.3 STRUTTURA MENU MENU CONNECT ð DMX Address ð Value (001-512) DMX Mode ð 11CH SETUP ð Screen ð Back Light ð ð Key Lock ð NO-Yes ADVANCED ð Dimmer Mode ð Dimmer 1 Dimmer 2 Dimmer 3 ð White Balance ð...

  • Page 11: Modalità Dmx

    LUMIPAR12IP ð ð White preset 3000K 4000K 5000K 6000K 7000K 8000K 9000K 10000K ð Manual Color ð Red <125-255> Green <125-255> Blue <125-255> White <125-255> 3.4 MODALITÀ DMX • Per impostare l’indirizzo DMX, premere il tasto MENU fino a quando sul display non appare DMX ADDRESS, quindi premere il tasto ENTER.

  • Page 12: Impostazioni Del Proiettore

    LUMIPAR12IP DMX Address: 33 DMX Address: 39 DMX Address: 45 DMX Address: 51 .... DMX512 Controller Fig.5 - Esempio di configurazione a 6 canali DMX 3.8 IMPOSTAZIONI DEL PROIETTORE È possibile modificare i parametri relativi al dispositivo procedendo nel seguente modo: SCREEN È...

  • Page 13: Bilanciamento Bianco

    LUMIPAR12IP BILANCIAMENTO BIANCO • Per impostare il bilanciamento del bianco premere il tasto MENU fino a quando sul display non appare WHITE BALANCE, quindi premere il tasto ENTER. • Premere il tasto UP/DOWN per selezionare una delle seguenti impostazioni: Red, Green, Blue, White. Poi premere il tasto ENTER.

  • Page 14: Modalità Statica

    LUMIPAR12IP 4, Effects 5 • Premere il tasto ENTER per confermare la scelta e successivamente selezionare la velocità. • Premere il tasto LEFT più volte per uscire dal menu e per salvare le modifiche apportate. L’unità entrerà in modalità automatica mandando in esecuzione il programma automatico. MODALITÀ...

  • Page 15: Collegamenti Della Linea Dmx

    LUMIPAR12IP 3.12 COLLEGAMENTI DELLA LINEA DMX La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito: DMX - OUTPUT DMX - INPUT Presa XLR Spina XLR...

  • Page 16: Canali Dmx

    LUMIPAR12IP 3.14 CANALI DMX WHITE 4 CANALI 0~100% 000 - 255 MODE FUNCTION STROBE Value 4 Ch No Function 000 - 255 Strobe slow to fast COLOR MACRO 0~100% 000 - 255 No Function 000 - 010 R 100%, G 0~100%, B 0% 011 - 030 GREEN R 100%~0%, G 100%,...

  • Page 17: Manutenzione

    LUMIPAR12IP - 4 - MANUTENZIONE 4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO • Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualificato. • Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare finché l’unità non si sia raffreddata. •...
  • Page 18 All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be reproduced in any form or by any means for any commercial use. In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the characteristics stated in this instruction manual at any time and without prior notice.
  • Page 19 TABLE OF CONTENTS Safety General instructions Warnings and installation precautions 1 Introduction 1. 1 Description 1. 2 Technical specifications 1. 3 Operating elements and connections 2 Installation 2. 1 Mounting 3 Functions and settings 3. 1 Operation 3. 2 Basic 3.

  • Page 20: Safety

    LUMIPAR12IP WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction • The products referred to in this manual conform to the European Community Directives and are there- fore marked with .

  • Page 21: Introduction

    LUMIPAR12IP - 1 - INTRODUCTION 1.1 DESCRIPTION LUMIPAR12IP is a bright and flexible IP LED parcan, made for concerts and theatres, and to perform as ar- chitectural accent luminaire for outdoor events. The housing in die-cast aluminium is designed to feature both as robust workhorse and totally fanfree being totally silent during its operation.
  • Page 22 LUMIPAR12IP • Selectable PWM: 600~25K Hz ELECTRICAL • Power Supply: 100-240V – 50/60Hz • Power Consumption (at 230V):110 W • Power Consumption (at 120V):110 W • Output (at 230V):33 units on a single power line • Output (at 120V):18 units on a single power line PHYSICAL •...

  • Page 23: Operating Elements And Connections

    LUMIPAR12IP 1.3 OPERATING ELEMENTS AND CONNECTIONS Fig.2 - Rear panel 1. MOUNTING BRACKET. 7. DMX OUT (5-pole XLR): 1 = ground, 2 = DMX-, 2. LOCKING KNOB for the mounting bracket. 3 = DMX+, 4 N/C, 5 N/C. 3. CONTROL PANEL with display and 4 button 8.

  • Page 24: Installation

    LUMIPAR12IP - 2 - INSTALLATION 2.1 MOUNTING LUMIPAR12IP may be set up on a solid and even surface. The unit can also be mounted upside down to a cross arm. For fixing, stable mounting clips are required. The mounting place must be of sufficient stability and be able to support a weight of 10 times of the unit’s weight.

  • Page 25: Functions And Settings

    LUMIPAR12IP - 3 - FUNCTIONS AND SETTINGS 3.1 OPERATION Connect the supplied main cable to a socket (100-240 VAC-50/60 Hz). Then the unit is ready for operation and can be operated via a DMX controller or it independently performs its show program in succession. To switch off, disconnect the mains plug from the socket.

  • Page 26: Menu Structure

    LUMIPAR12IP 3.3 MENU STRUCTURE MENU CONNECT ð DMX Address ð Value (001-512) DMX Mode ð 11CH SETUP ð Screen ð Back Light ð ð Key Lock ð NO-Yes ADVANCED ð Dimmer Mode ð Dimmer 1 Dimmer 2 Dimmer 3 ð White Balance ð...

  • Page 27: Dmx Mode

    LUMIPAR12IP ð ð White preset 3000K 4000K 5000K 6000K 7000K 8000K 9000K 10000K ð Manual Color ð Red <125-255> Green <125-255> Blue <125-255> White <125-255> 3.4 DMX MODE • Press the button MENU so many times until the display shows DMX ADDRESS, and press the button ENTER to confirm.

  • Page 28: Settings

    LUMIPAR12IP DMX Address: 33 DMX Address: 39 DMX Address: 45 DMX Address: 51 .... DMX512 Controller Fig.5 - Example 6 DMX channels configuration 3.8 SETTINGS You can change the parameters for the device by following these steps: SCREEN You can change the following parameters related to the display, following the same procedure: •...

  • Page 29: White Calibration

    LUMIPAR12IP WHITE CALIBRATION • Press the button MENU then press the button UP/DOWN so many times until show WHITE CALIBRATION. Press the button ENTER to confirm. • Select the color Red, Green, Blue, White through the buttons UP/DOWN. Press the button ENTER to con- firm.

  • Page 30: Static Mode

    LUMIPAR12IP • Press the UP/DOWN button to scroll the menu, select the Effects icon, then press the ENTER button to enter the next menu. • Press the UP/DOWN button to select the mode of operation: Effects 1, Effects 2, Effects 3, Effects 4 •...

  • Page 31: Connection Of The Dmx Line

    LUMIPAR12IP 3.12 CONNECTION OF THE DMX LINE DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω imped- ance and low capacity. The following diagram shows the connection mode: DMX - INPUT DMX - OUTPUT XLR plug XLR socket Pin1 : GND - Shield Pin2 : - Negative Pin3 : + Positive...

  • Page 32: Dmx Control

    LUMIPAR12IP 3.14 DMX CONTROL WHITE 4 CANALI 0~100% 000 - 255 MODE FUNCTION STROBE Value 4 Ch No Function 000 - 255 Strobe slow to fast COLOR MACRO 0~100% 000 - 255 No Function 000 - 010 R 100%, G 0~100%, B 0% 011 - 030 GREEN R 100%~0%, G 100%,...

  • Page 33: Maintenance

    LUMIPAR12IP - 4 - MAINTENANCE 4.1 MAINTENANCE AND CLEANING THE UNIT • Make sure the area below the installation place is free from unwanted persons during setup. • Switch off the unit, unplug the main cable and wait until the unit has cooled down. •...
  • Page 36 MUSIC & LIGHTS S.r.l. Via Appia, km 136,200 - 04020 Itri (LT) - ITALY Phone +39 0771 72190 - Fax +39 0771 721955 www.musiclights.it - email: info@musiclights.it ISO 9001:2008 Certified Company...
