InTANK
SR2611-2S-S2R+ (6G)
User Manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the InTANK SR2611-2S-S2R+ and is the answer not in the manual?

Questions and answers

Related Manuals for Raidon InTANK SR2611-2S-S2R+

Summary of Contents for Raidon InTANK SR2611-2S-S2R+

  • Page 1 InTANK SR2611-2S-S2R+ (6G) User Manual...
  • Page 2 SR2611-2S-S2R+ (6G) » InTANK SR2611-2S-S2R+ (6G) User Manual ..........1 » InTANK SR2611-2S-S2R+ (6G) 產品使用說明 ........12 V1.3...

  • Page 3: Table Of Contents

    Products are subject to change without prior notifications. If you have any questions regarding the products of RAIDON, or you would like to know the latest product information, user manual update, or firmware update, please contact your local supplier or visit www.raidon.com.tw for further information.

  • Page 4: Operating Information

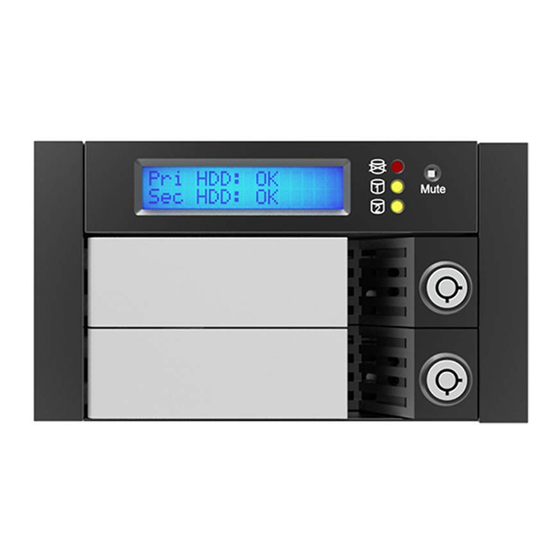

    SR2611-2S-S2R+ (6G) Product View 1. LCD Display 4. LED of Sec HDD 1. Fan 4. SATA Port 2. LED of Failure Alarm 5. Mute Button 2. RAID Mode 5. 15 PIN Power Connector 3. LED of Pri HDD 6. Key Lock 3.

  • Page 5: Hardware Requirements And Precautions

    Raidon will not be responsible for any lost of data caused during the use of the unit or the recovery of the data lost.

  • Page 6: Setting Raid Mode

    SR2611-2S-S2R+ (6G) Internal Case ※ Note : 1. RS232 Port and RS232 Cable: Provides hardware status monitoring to industrial control system or IPC via RS232. 2. We do not recommend users to disassemble the device without proper instructions and authorization. The manufacture warranty will not cover the damages caused by unauthorized disassembling.

  • Page 7: Computer Set Up

    SR2611-2S-S2R+ (6G) 2. RAID 0 Mode 1). Insert two brand new hard drives into SR2611+. 2). The RAID 0 combines two hard drives to work as a large hard drive which provides the efficient read/write performance. The computing method of RAID 0 hard disk capacity: [total capacity] = [hard drive number] x [minimum capacity of hard drive] 2 ×...

  • Page 8: Hard Disk Status On Lcd Screen Lcd

    SR2611-2S-S2R+ (6G) 7. Hard Disk status on LCD screen 1. Booting and Normal status SR2611+ Pri HDD : OK RAID-1 v150821.1 Sec HDD : OK 2. Over Temperature (≥50° C) 3. Fan Failure Pri HDD : OK Pri HDD : OK Sec HDD : OK Sec HDD : OK 4.

  • Page 9: Data Rebuilding Operation

    SR2611-2S-S2R+ (6G) 8. Data Rebuilding Operation The hard drive Hot Swap and Auto Rebuilding functions are available. Off-line Back up When the data is stored within SR2611+, the user can remove one of the hard drives from SR2611+ as back up drive for data such as system operation file, secured files, seldom modified files or image and music files.

  • Page 10: Gui Monitoring Software And Firmware Update Gui

    SR2611-2S-S2R+ (6G) 9. GUI Monitoring Software and Firmware Update You can install GUI software to monitor the status of SR2611+. This can be done by installing software from CD. ※ The HDD1 equals to Pri HDD and HDD2 equals to Sec HDD. 1.
  • Page 11 SR2611-2S-S2R+ (6G) 3. E-Mail Notify Configuring an e-mail address for notification of drive malfunctioning or being removed. 3-1 Setup 1). Insert “Outgoing” SMTP and e-mail name and address. 2). If it is passwords required, select the option “SMTP Login Authentication” and insert the passwords.
  • Page 12 SR2611-2S-S2R+ (6G) 4. S.M.A.R.T. 5. About Indicates GUI Management Software version...

  • Page 13: Frequently Asked Questions

    SR2611-2S-S2R+ (6G) 10. Frequently Asked Questions Unstable system after connecting SR2611+ After installing SR2611+, we are unable to start the computer or the computer can not locate SR2611+ upon startup. 1. Please check whether the readings on the SR2611+ LCD display screen appear normal. 2.
  • Page 14 SR2611-2S-S2R+ (6G) 關於這份手冊 感謝您使用 RAIDON 的產品。 本手冊將介紹 InTANK SR2611-2S-S2R+ （以下簡稱為 SR2611+） 產品。 在您開始使用 SR2611+ 產品前，建議您先閱讀過本手冊。手冊裡的資訊在出版前雖已被詳細確認，實 際產品規格仍將以出貨時為準；任何產品規格或相關資訊更新請您直接到 www.raidon .com.tw 網站查 詢，本公司將不另行通知。 若您想獲得 RAIDON 最新產品訊息、使用手冊、韌體或對 RAIDON 產品 有任何疑問，請您聯絡當地供應商或到 www.raidon.com.tw 取得相關訊息。 本手冊相關產品內容歸 銳銨科技股份有限公司 版權所有 目錄索引 1. 產品外觀及包裝內容 2. 環境需求 3. 硬體需求與注意事項 4. 硬體安裝...
  • Page 15 SR2611-2S-S2R+ (6G) 正面與背面示意圖 4. SATA 埠 1. LCD 顯示幕 4. Sec HDD 指示燈 1. 散熱風扇 5. 15 Pin 電源接頭 2. 故障警示燈 5. 靜音按鈕 2. RAID 模式設定 6. 大四 P 電源接頭 3. Pri HDD 指示燈 6. 鎖頭 3. RS232 埠 燈號一覽表 ： 狀態...
  • Page 16 2. 具備 SATA I、SATA II 或 SATA III 介面的硬碟。 3. 強烈建議使用 SR2611+ 前先設定好 RAID 模式 ( 預設值是 RAID 1)。 4. 本系統允許使用不同廠牌的硬碟。 但如果要獲得更好的效能， 我們強烈建議使用相同廠牌型號的硬碟。 5. 安裝硬碟前請先確認所使用的硬碟並無壞軌或是其他問題，以免導致系統損毀或資料遺失。 6. 硬碟格式化後，SR2611+ 的總使用儲存容量或許會與硬碟容量加總後的有所不同。 7. 強烈建議除了使用 SR2611+ 的資料儲存功能外，請針對重要資料備份到另一個儲存裝置上或遠端 備份，雙重備援您重要的資料。若您儲存在 SR2611+ 的資料損毀或遺失，RAIDON 將不負任何的 責任。 注意： 一旦使用模式確認後 , 使用相同的硬碟進行模式切換將會導致資料遺失 . 如果需要進行模 式變更 , 請於變更前先進行資料備份。 4. 硬體安裝...
  • Page 17 SR2611-2S-S2R+ (6G) Internal Case ※ Note : 1. RS232 埠與 RS232 線：提供工控系統或是工業電腦透過 RS232 監控硬碟狀態。 2. 我們不建議使用者在未經授權的情況下自行拆卸系統。如未經授權自行拆卸所導致的損毀將不在保固之列 。 3. 為了防止系統發生問題，請確保系統的電源供應是穩定且獨立的。 5. 設定 RAID 層級 請使用背板上的 Jumper，選擇 RAID 0 或 RAID 1 模式。在 RAID 模式中有三個排針，將 Jumper 套 在上面的兩個排針即為 RAID 1 模式，將 Jumper 套在下面的兩個排針即為 RAID 0 模式，原廠預設值 為...
  • Page 18 SR2611-2S-S2R+ (6G) 6. 電腦安裝 當 SR2611+ 的硬體安裝完成，即可準備進行開機動作。 硬體安裝完成後，將 BIOS 的硬碟偵測設定為自動，SR2611+ 將會被視為如同一顆硬碟一般。當電腦 開機後，系統會顯示下列偵測訊息 : 1. 安裝在 SR2611+ 中的硬碟能夠被 Windows 的裝置管理員偵測到。 2. 使用 SR2611+ 前，使用者可以透過磁碟管理選擇硬碟的格式。 到此完成整個安裝程序。使用者可以如同存取一般硬碟般的使用 SR2611+。如果使用上仍有問題，請 參閱附件的 Q&A。...
  • Page 19 SR2611-2S-S2R+ (6G) 7. LCD 訊息顯示 1. 開機與正常待機狀態 SR2611+ Pri HDD : OK RAID-1 v150821.1 Sec HDD : OK 2. 溫度過高 (≥50° C) 3. 風扇故障 Pri HDD : OK Pri HDD : OK Sec HDD : OK Sec HDD : OK 4.
  • Page 20 SR2611-2S-S2R+ (6G) 8. 資料重建功能說明 具備硬碟熱抽拔與自動資料重建功能。 離線備份。當資料儲存在 SR2611+ 後，使用者可以移除其中一顆硬碟當作資料備份碟，確保相關資料 例如作業系統檔案、加密文件、較少存取的檔案甚至影音檔案的安全。使用者可以定期的將硬碟放回 SR2611+ 執行自動資料重建，確保系統不會被病毒攻擊或是減少兩顆硬碟同時損毀的風險。 當 SR2611+ 中的其中一顆硬碟損毀，系統會透過 LCD 顯示幕與監控軟體發出警示。使用者可以在系 統仍在運作下，無需關掉機機器即可將損毀的硬碟取出。一但替換損毀硬碟後，SR2611+ 即會在不影 響系統運作的情況下自動開始進行資料重建，使用者也無需對 SR2611+ 下任何指令。 當 SR2611+ 偵測到硬碟遺失或是損毀，蜂鳴器會啟動，LCD 螢幕會顯示以下訊息 : RAID-1 degraded Pri : X Sec : O 當移除損毀的硬碟並替換一顆新硬碟後，如果新硬碟有正確安裝，LCD 螢幕會顯示以下訊息 : Pri HDD : OK Pri HDD :Insert Sec HDD : Insert Sec HDD : OK...
  • Page 21 SR2611-2S-S2R+ (6G) 9. GUI 功能說明與韌體更新 使用者可以透過光碟來安裝 GUI 軟體，藉此監控 SR2611+ 的狀態。 ※ HDD1 等於 Pri 硬碟，HDD2 等於 Sec 硬碟。 1. 系統狀態 GUI 會自動偵測 SR2611+ 並且顯示相關資訊 . 2. 韌體升級 使用者可以透過此 GUI 進行韌體升級。只需簡單的點選 "Load" 指定韌體檔案位置後即可進行升級。 升級過程或許需要重新啟動系統來完成整個升級程序。 ※ 注意：任意更新韌體有可能導致系統運作不正常。強烈建議如果系統運作正常情況下不要進行韌體升級。...
  • Page 22 SR2611-2S-S2R+ (6G) 3. E-Mail 通知 設定 e-mail 帳號來收取系統問題或被移除通知。 3-1 設定 1). 填入 e-mail 相關名稱與完整位置，以及 SMTP 的相關資訊。 2). 如果需要密碼，請勾選”SMTP Login Authentication”並輸入密碼 。 3). 相關資訊填寫完成後，點選“OK”。 ※ 設定過程中，系統必須維持在正常運作狀態。 3-2 硬碟損毀 / 裝置被移除 1). 在 E-Mail Address 欄位填入要收取通知的 e-mail，點選“+”即可增加另一組。( 最多可填 入 10 組 e-mail) 2).
  • Page 23 SR2611-2S-S2R+ (6G) 4. S.M.A.R.T. 5. 關於 GUI 軟體版本...
  • Page 24 SR2611-2S-S2R+ (6G) 10. 常見問題 連接 SR2611+ 後系統不穩定 安裝完 SR2611+ 後，電腦無法開機或是電腦認不到 SR2611+。 1. 請確認 SR2611+ 上的 LCD 螢幕顯示正常。 2. 請確認 SATA 線有正確的跟電腦連接且硬碟是可正常運作。 3. 如果一切正常但使用者還是無法正常開機，這有可能是因為硬體上的相容性問題。如果是硬體 上相容性問題，請連繫我們的客服部門。 使用時，電腦運作正常但是 SR2611+ 的存取效能不正常。 請確認 SR2611+ 是否正在資料重建。 1. 請確認所使用的連接線長度，是否所使用的 SATA 線太長以及是否合乎標準規範。 2. 如果線材的長度與規格都沒問題，請關閉 SR2611+ 並取出其中的硬碟。直接接硬碟連接到電 腦並進行檢測，有可能是硬碟中的壞軌導致。 硬碟損毀 RAID 1 模式下，如果放入一顆新的硬碟，系統的總容量會是？...
  • Page 25 SR2611-2S-S2R+ (6G) www.raidon.com.tw...
