Montageanleitung (Original: de)
8035903
1405a
Schalter-/Sicherheitsmodul
CAMC-DS-M1/CAMC-G-S...
1. Teileliste
1
A
17303d_1
11375d_5
2. Bestimmungsgemäße Verwendung
Schalter-/Sicherheitsmodul CAMC:
Montage in den Einschubschacht (Z).
†‡
Festo AG & Co. KG
Postfach
73726 Esslingen
Deutschland
+49 711 347-0
www.festo.com

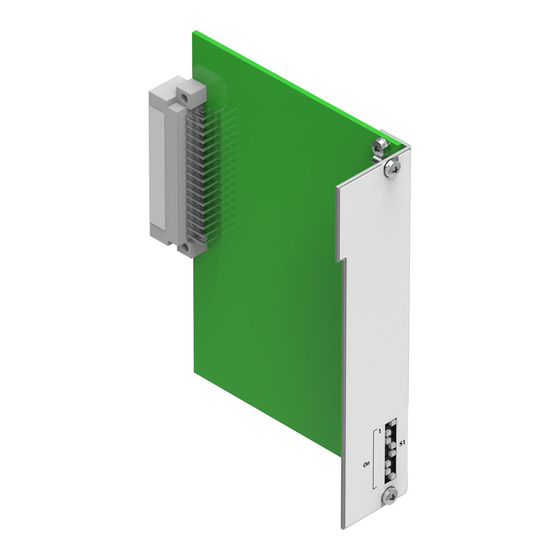

1 Schalter-/Sicherheits-
modul
CAMC-...
B (A) CAMC-DS-M1
(B) CAMC-G-S...
Nicht im Lieferumfang:
2 Motorcontroller
CMMP-AS-...-M3
2
(Z) Einschubschacht
EXT3
Z
3. Sicherheitshinweise und Hinweise zur Montage
Warnung
Elektrische Spannung.
Verletzung (Tod) durch Stromschlag.
 Stromversorgung vor Montagearbeiten abschalten.
5 Minuten warten. Motorcontroller 2 ist erst dann restlos entladen.
 Weitere Sicherheitshinweise beachten ( mitgeltende Dokumente).
Hinweis
Elektrostatisch gefährdete Bauelemente.
Störung der internen Elektronik durch elektrostatische Entladung.
 Platine nicht berühren.
Info
Mitgeltende Dokumente
 Beschreibung Motorcontroller: CMMP-AS-...-M3
(1x)
4. Montage
(1x)
17303d_7
17303d_5
Am Einschubschacht (Z):
 Abdeckfolie (C) entfernen.
2
C
 Modul 1 in die Führungen
2
schieben.
 Schrauben (K) festdrehen.
M
Anziehdrehmoment einhal-
ten.
Resultat: Frontplatte (L) hat
1
leitenden Kontakt mit dem
Gehäuse (M).
L
K
0,4 Nm
_ 20 %
