Operating Instructions
Manual de instrucciones
30.30.01.01008
Innovative Vacuum for Automation /
Innovación en vacío para automatización
Operating Instructions FXP / FXP-S
Manual de instrucciones FXP / FXP-S
FXP-SVK/SW
Vacuum Area Gripping System FXP/FXP-S
Sistema de plano aspirante FXP/FXP-S
FXP(-S)-SVK / FXP(-S)-SW
FXP(-S)-SVK / FXP(-S)-SW
Status / Fecha 10.2018 / Index 4
Página 1
J. Schmalz GmbH
Johannes-Schmalz-Str. 1
D - 72293 Glatten, Alemania
Tel +49 (0) 7443 / 2403 - 0
Fax +49 (0) 7443 / 2403 - 259
www.schmalz.com
schmalz@schmalz.de

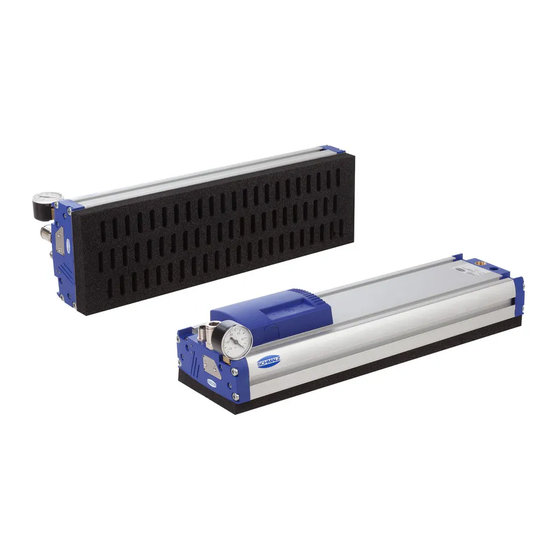

FXP-S picture including
special equipment
Imagen de FXP-S con
equipamiento especial
FXP-S-SVK/SW SPB2
EN/ES
