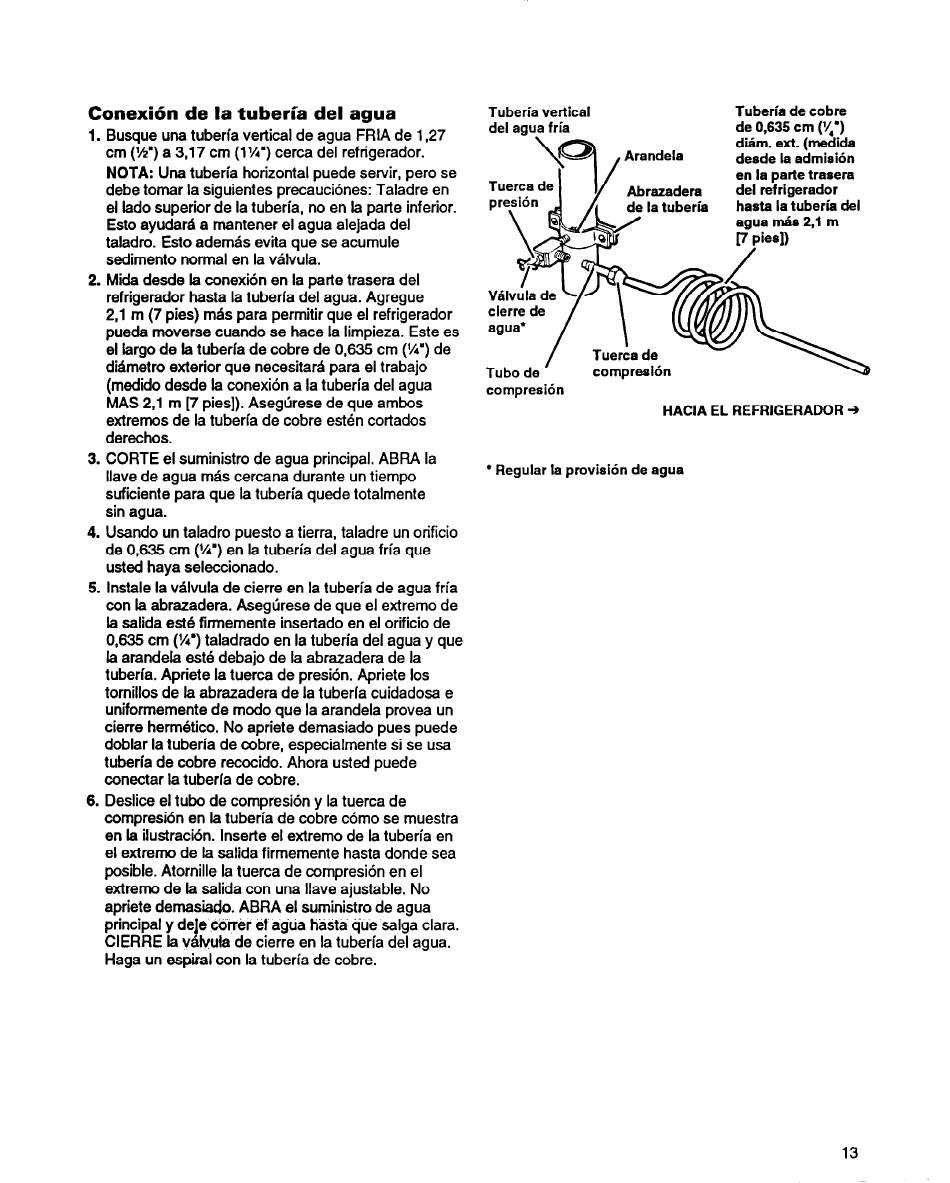

Conexi6n de la tuberl'a del agua
1.
Busque una tuberfa vertical de agua FRIA de 1,27
cm (W) a 3,17 cm (1%') cerca del refrigerador.
NOTA:
Una tuberfa horizontal puede servir, pero se
debe tomar la siguientes precauciones: Taladre en
el lado superior de la tuberia, no en la parte inferior.
Esto ayudara
a
mantener el agua alejada del
taladro. Esto ademas evita que se acumule
sediment0 normal en la v&hula.
2. Mida desde la conexion en la pane trasera del
refrfgerador hasta la tuberfa del agua. Agregue
2,l m (7 pies) mas para permitir que el refrigerador
pueda movers8 cuando se hate la limpieza. Este es
el largo de la tuberfa de cobre de 0,636 cm (W) de
didmetro exterior que necesitard para el trabajo
(medido desde la conexion a la tuberia del agua
MAS 2,l m [7 pies]). Asegurese de que ambos
extremos de
la
tuberfa de cobre esten cottados
derechos.
3. CORTE el suministro de agua principal. ABRA la
llave de agua mas cercana durante un tiempo
suficiente para que la tuberfa quede totalmente
sin agua.
4. Usando un taladro puesto a tierra, taladre un orificio
de 0,635 cm (W) en la tuberia del agua fria que
usted haya seleccionado.
5. Instale
la
vBlvula de cierre en la tuberfa de agua fria
con la abrazadera. Aseglirese de que el extremo de
la salida este firmemente insertado en el orificio de
0,636 cm (X') taladrado en la tuberia del agua y que
la arandela este debajo de la abrazadera de la
tuberfa. Apriete
la
tuerca de presion. Apriete 10s
tomillos de la abrazadera de la tuberfa cuidadosa e
uniformemente de modo que la arandela provea un
cierre hermetico. No apriete demasiado pues puede
doblar la tuberfa de cobre, especialmente si se usa
tuberia de cobre recocido. Ahora usted puede
conectar la tuberia de cobre.
6. Deslice el tubo de compresidn y la tuerca de
compresidn en la tuberfa de cobre coma se muestra
en la ilustracion. lnserte el extremo de la tuberia en
el extremo de la salida firmemente hasta donde sea
posible. Atornille la tuerca de compresidn en el
extremo de la salida con una llave ajustable. No
apriete dernasiado. ABRA el suministro de agua
principal y deje cork etagua hasta que salga Clara.
CIERRE b vafvula de cierre en la tuberfa del agua.
Haga un
espiral con la tuberia de cobre.
Tuberfa vertical
del agua fria
Tuberia de cobre
de 0,635 cm (1/,')
dihm. ext. (medida
desde la admisi6n
compresifh
HACIA EL REFRIGERADOR +
' Regular la provish de agua
13
