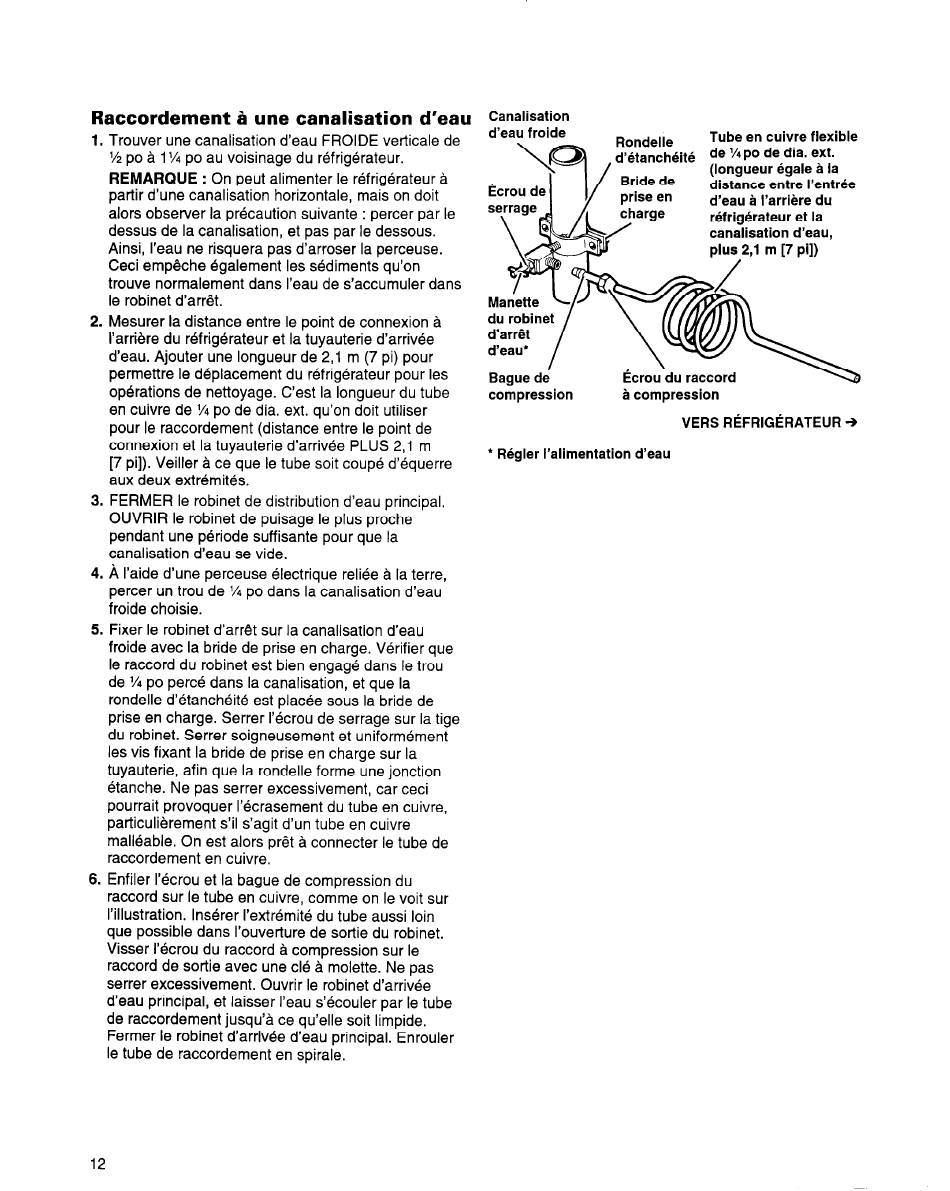

Raccordement B une canalisation d'eau
Canalisation
1.
2.
Q
Trouver une canalisation d'eau FROIDE verticale de
l/2 po a 1 YI po au voisinage du refrigerateur.
REMARQUE : On peut alimenter le refrigerateur a
partir dune canalisation horizontale, mais on doit
alors observer la precaution suivante : perter par le
dessus de la canalisation, et pas par le dessous.
Ainsi, I'eau ne risquera pas d'arroser la perceuse.
Ceci empeche egalement les sediments qu'on
trouve normalement dans I'eau de s'accumuler dans
le robinet d'arret.
Mesurer la distance entre le point de connexion a
I'arriere du refrigerateur et la tuyauterie d'arrivee
d'eau. Ajouter une longueur de 2,i m (7 pi) pour
permettre le deplacement du refrigerateur pour les
operations de nettoyage. C'est la longueur du tube
en cuivre de l/4 po de dia. ext. qu'on doit utiliser
pour le raccordement (distance entre le point de
connexion et la tuyauterie d'arrivee PLUS 2,l m
[7 pi]). Veiller a ce que le tube soit coupe d'equerre
aux deux extremites.
-. FERMER le robinet de distribution d'eau principal.
OUVRIR le robinet de puisage le plus proche
pendant une periode suffisante pour que la
canalisation d'eau se vide.
4. A I'aide dune perceuse electrique reliee a la terre,
perter un trou de l/4 po dans la canalisation d'eau
froide choisie.
5. Fixer le robinet d'arret sur la canalisation d'eau
froide avec la bride de prise en charge. Verifier que
le raccord du robinet est bien engage dans le trou
de XI po per& dans la canalisation, et que la
rondelle d'etancheite est placee sous la bride de
prise en charge. Serrer I'ecrou de serrage sur la tige
du robinet. Serrer soigneusement et uniformement
les vis fixant la bride de prise en charge sur la
tuyauterie, afin que la rondelle forme une jonction
etanche. Ne pas serrer excessivement, car ceci
pourrait provoquer I'ecrasement du tube en cuivre,
particulierement s'il s'agit d'un tube en cuivre
malleable. On est alors pret a connecter le tube de
raccordement en cuivre.
6. Enfiler I'ecrou et la bague de compression du
raccord sur le tube en cuivre, comme on le voit sur
I'illustration. lnserer I'extremite du tube aussi loin
que possible dans I'ouverture de sortie du robinet.
Visser l'ecrou du raccord a compression sur le
raccord de sortie avec une cle a molette. Ne pas
serrer excessivement. Ouvrir le robinet d'arrivee
d'eau principal, et laisser I'eau s'ecouler par le tube
de raccordement jusqu'a ce qu'elle soit limpide.
Fermer le robinet d'arrivee d'eau principal. Enrouler
le tube de raccordement en spirale.
d'eau froide
Rondelle
d'6tanch6it6
Bride de
prise en
Tube en cuivre flexible
de l/4 po de dia. ext.
(longueur 6gale a la
distance entre I'entree
d'eau B I'arrikre du
kfrigkrateur et la
canalisation d'eau,
plus 2,l m [7 pi])
compression ?4 compression
VERS REFRIGERATEUR +
l
Rkgler I'alimentation d'eau
