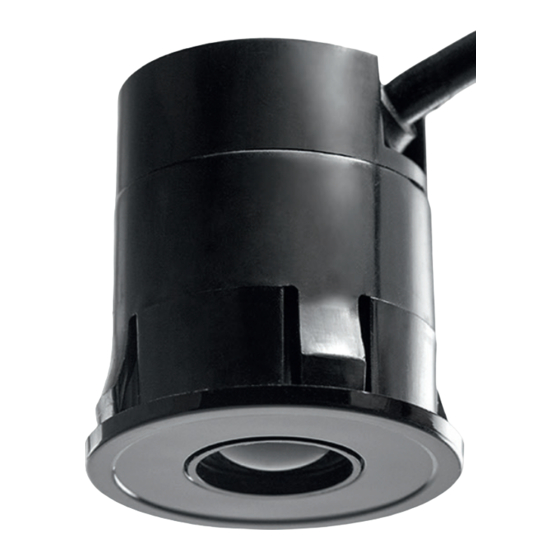

Cedes TOF/Spot Quick Manual Manual

TOF/Spot
T type
Standard and Cat. 2 Safety version

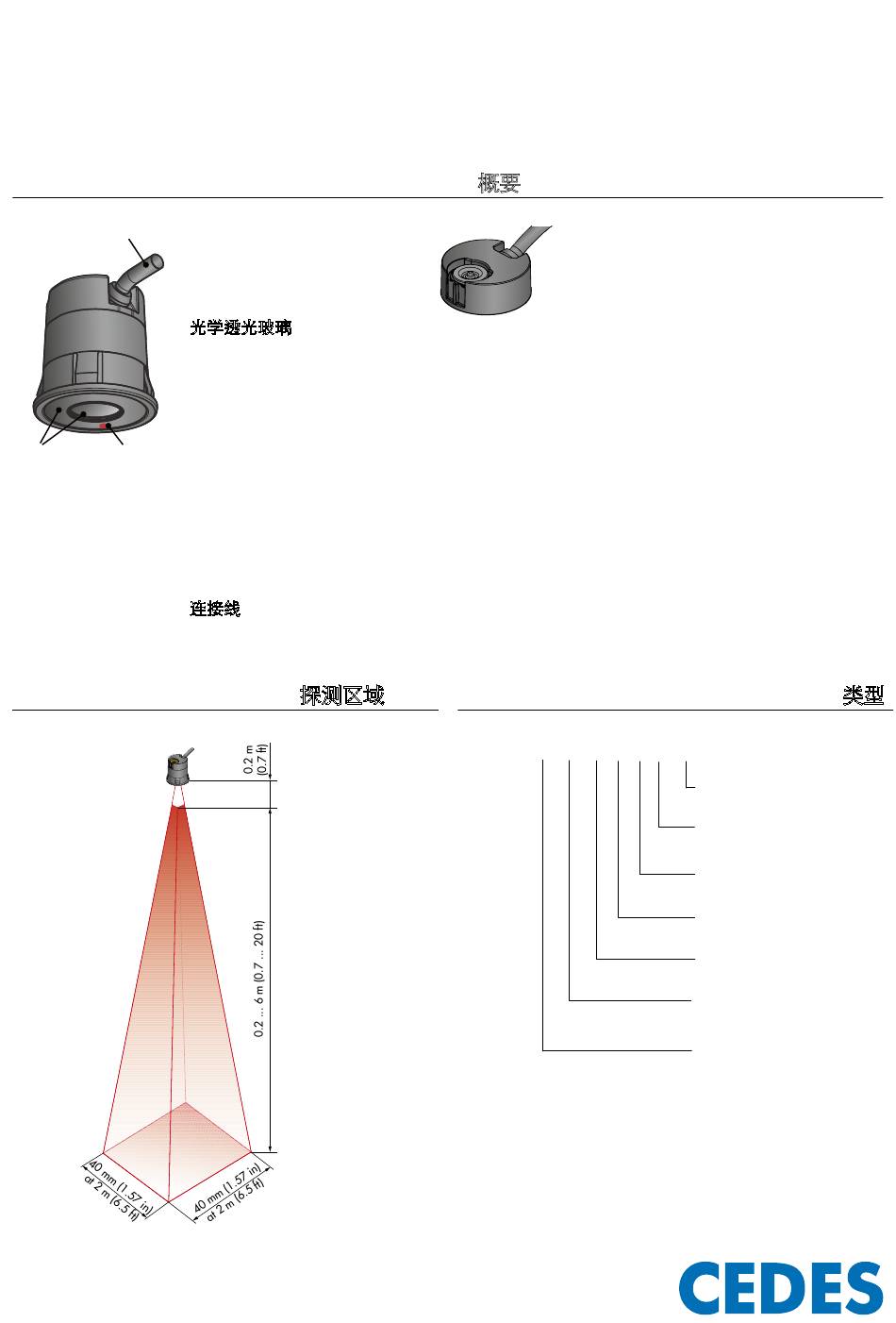

Overview / Übersicht / Vue générale / Sumario / 概要
3
1 2
Detection area / Erfassungsbereich / Aire de
détection / Área de detección / 探测区域
113 502 | 160315 | V 2.3
1
Optical window
Optisches Fenster
Fenêtre optique
Ventana óptica
光学透光玻璃
2
Status LED
Status-LED
État de la LED
LED Status
LED状态显示
3
Connection cable
Anschlusskabel
Cable de conexión
Cable de connexión
连接线
Quick guide manual
en / de / fr / es / zh
T type (teach-in button)
Distance setting with teach-in button
Reichweiteneinstellung mit Teach-in- T aster
Réglage de la distance avec capteur à apprentissage
Ajuste del alcance con pulsador „Teach-in"
距离设置旋钮
Type description / Typenbeschreibung /
Description du type / Descripción del tipo / 类型
TOF/Spot - a - bb - c - d - e, ff, range
Max. detection range
xx Value in m
Supply Power
DC 10 ... 30 VDC
Housing
Y Snap-in
Z Screw
Output
U Universal (relay, PNP, NPN)
Type
T Teach-in
Spot size at 2 m range
40 40 mm x 40 mm
Version
- Standard
S Safety
