Summary of Contents for Vantrue OnDash N2

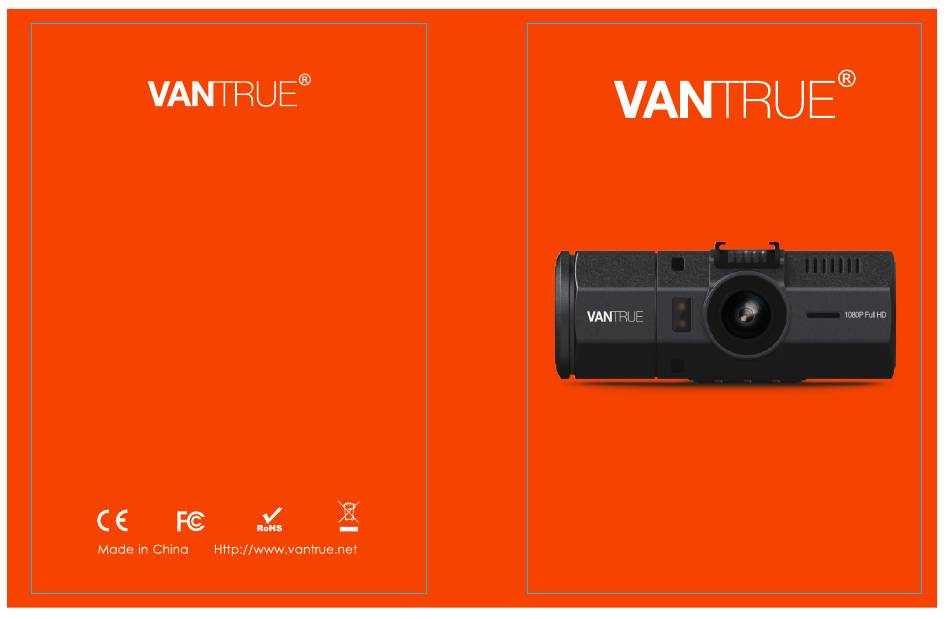

  • Page 1 User Manual Dash Cam OnDash N2...

  • Page 2: Table Of Contents

    1. What’s in the box? ボックスに何が入っていますか？ 2. Camera Overview ドラレコの概要 3. Getting Started 入門 4. Basic Operation 基本操作 5. Specifications 製品仕様 6. Warranty & Support 保証とアフターサービス...

  • Page 3: What's In The Box

    A. Dual Car Charger with Built-in D. USB Data Cable (3ft) 3mのケーブルとデュアルUSBポー Mini USB Cable (10ft) ト付きの車載充電器 1mのUSBデータ ケーブル B. VANTRUE N2 Dual Dash Cam E. N2 Dual Dash Cam User Manual ® N2ドラレコ取扱説明書 VANTRUE N2 ドライブレーコーダー C. Suction Cup Mount F.

  • Page 4: Camera Overview

    2. Camera Overview Name Description Mount Connector Connects to the Suction Cup Mount. IR Light Infrared LED Light enhances night vision. Front Facing Camera for video recording Front Camera Lens road events. Speaker Delivers sound during video playback. Snapshot / Emergency / Snapshot: Manually locks the currently Parking Mode Button recording video clip following...

  • Page 5: Getting Started

    Down Button Move selector down; Fast forward; Microphone ON/OFF Menu Button Enter/exit setup menu. Mini USB Port USB port for charging or transferring data. AV OUT connects to external device. AV Out Port HDMI Port For HDMI (High-Definition Multimedia Interface)cable Reset Button Press to force reset the device.
  • Page 6 USB Charger POWER BANK B. Charge via the supplied car chanrger. While charging, the LED indicator light on the OK Button will blink red. Note: 1. The device has two USB ports available for charging – on the camera or via the suction cup mount.
  • Page 7 3.2 Installing a Memory Card Please use a genuine microSD memory card from 8GB to 32GB with a speed rating of class 10 or higher. Carefully insert the memory card into the camera’s card slot until it clicks. To remove the card, power off the camera first, then push the card into the slot until it clicks again.
  • Page 8 2. Thoroughly clean the windshield using water or alcohol, and wipe clean with a dry cloth. 3. Wipe the Suction Mounting Pad clean on the Suction Mount. 4. Securely attach the Suction Mount to the windshield, and rotate the locking clamp on the mount 90° upward until it clicks. 5.

  • Page 9: Basic Operation

    6. With the Mini USB Cable, connect the supplied Car Charger to the Camera Mount Base. 7. Insert the Car Charger into your vehicle’s cigarette lighter port. vehicle’s cigarette lighter port 8. Start the car. 9. The camera will auto power on and start recording. 4.
  • Page 10 B. Automatically When connected to the car charger, the camera will auto-power ON after you start your car and the battery charging will commence. The camera will power OFF 30 seconds after you turn off the car engine. 4.2. Menu Settings After powering ON the camera, press the MENU button to enter the setup process.(If the camera is recording video, press the OK button to stop recording before pressing the MENU button.)
  • Page 11 select from MOTION DETECTION, TIME LAPSE 1Sec, and TIME LAPSE 5Sec. -G-Sensor Set: Set to Medium by default. Pressing OK gives the following sensitivity options: OFF, Low, Medium, and High. -HDR: Default is ON. Press OK and DOWN to toggle it OFF/ON. -Mic: Default is ON.
  • Page 12 to stock factory settings. -Firmware Version: Press OK to check the current firmware version. Press the MENU button to exit and complete the setup. C. GPS setup Note: To use the GPS function requires the purchase of an extra GPS mount for the camera. -GPS Setup: Default is OFF.
  • Page 13 4.4 Loop Recording After inserting a memory card, the camera will (by default) immediately start loop recording video when connected to a power source and poweredON. If the device is not connected to a power source, it will not immediately start recording after you press the Power ON button –...
  • Page 14 and will auto-detect vehicle impacts and collisions. This will cause the camera to protect the current video clip from being overwritten by locking it and saving the footage in the “Video/Event” folder. The vehicle driver can also manually lock the current video recording session by pressing the Emergency Button/hotkey.
  • Page 15 When the voice recording has been turned OFF, the MIC icon at the bottom right of the screen will turn white with a red line across it. 4.7 Parking Mode Parking Mode operates as a sentry function under different situations. To activate Parking Mode, go to “Record Setup”>“Parking Monitor”...
  • Page 16 4.7.2 Triggered by TIME LAPSE If TIME LAPSE is selected, recording during Parking Mode is triggered by the motion detection sensor. In this mode, the camera will take static photos at the set time interval – either every second or every 5 seconds –...
  • Page 17 The camera will exit Parking Mode if it detects it has been moved. NOTE:To ensure the camera is able to function in Parking Mode, please keep it powered with a mobile power bank or hardwire it directly to the car battery. We do not recommend running the camera continuously for more than 10 hours.
  • Page 18 6. You can include GPS tracking and vehicle speed on the video footage, go to“Record Setup”>“Stamp”>“GPS Stamp” and “Speed Stamp” to set. 7.You can review recorded video using the VANTRUE GPS Viewer ® (available for download on www.vantrue.net). 4.10 Viewing Video/Photos on the Camera Press MENU and go to “Files”>“Normal”...
  • Page 19 Press the Emergency/Camera and OK button to delete a single video or all the video files. 削除 保護 スライドショー Viewing files on a computer 1. Connect the camera to your computer using the supplied USB cable. 2. “Mass Storage” or “USB Connecting”will be displayed on the camera screen.
  • Page 20 Please delete the firmware file after upgraded successfully. Always stay up-to-date The latest firmware versionis always available at theofficial VANTRUE website(www.vantrue.net). We strongly recommend registering your product (www.vantrue.net/register) to receive a notification email when a new firmware update is available.
  • Page 21 2. ドラレコの概要 名称 働き ブラケットホルダー 付属のブラケットを取り付けます。 IR LEDライト 赤外線LEDライトです。ライトビジョンを 高めます。 フロントカメラでビデオを録画します。 フロントカメラレンズ スピーカー 動画を再生する場合サウンドを実 現します。 スナップショット /緊急 / 録画中に静止画撮影; 手動で記録している映像をロックします; 駐車モードボタン 録画待機時に、3秒間押し続けて、駐車 モードに入ります。 OKボタン 確認ボタン●録画中、押して録画停止 1.5 インチ TFT LCDディスプレイ リアカメラレンズ フロントカメラで車内のビデオを録画し ます。 マイク 映像とともに音声も記録します。 電源のオン/オフをします; 電源 ボタン 録画中、IR LEDライトのオン/オフをします アップボタン メニューモード−メニュー表示内容を上に...
  • Page 22 ダウンボタン 下向き; マイクのオン/オフをします。 メニューボタン 録画停止中に押してメニューモードへ。 ミニUSBポート 充電やデータを転送します。 AV出力ポート AV アウトです。 HDMI ポート HDMIケーブルと接続します。 リセットボタン 初期設定に戻ります。 メモリカード挿入口 向きを確認してmicroSDHC カードを 挿入します。 LEDインジケータ 充電中 OKボタンは赤になる（点灯しています） 緊急ボタンはグリーンになる（点滅しています） 録画中 スクリーンの概要 撮影解像度 1080P+ (フロントカメラ+リアカメラ) 720P 上書禁止動画撮影時 マーク点灯します。 録画待機中 赤外線LED点灯 撮影時間 録画中 走行速度 録画中に静止画撮影 ループ録画設定時間 GPS受信モード ON(要 ・ 別売GPS受信機) モーション検知...
  • Page 23 3. 入門 3.1．使用の前に、ドラレコに2-3時間充電してください。 a. USB充電器で充電 USBチャージャー モバイルバッテリー b. 車載充電器で充電 注意: 充電中、LED インジケーターは赤く点灯しています 1. デバイスは二つの充電用USBポートがあります。本体の下部にUSBポートが あり、吸盤マウントの上部にUSBポートがあります。 2. パソコンで充電すれば、マウントにあるUSBポートを使用してください。 もしカメラ本体のUSBポートと接続すると、ドラレコは自動的に「ストレ ージ」モードに入ります、ドラレコを操作出来なく、ただパソコンでデー タを読み取ることができます。 - 21 -...
  • Page 24 3.2 メモリーカードの取り付け クラス10以上と8GB以上のmicroSDを使ってください。最大32GB のカードをサポートします。ご使用前に、microSDはフォーマット を行ってください。本製品の動作中にカードを取り出すことをしな いでください。 挿入:microSD メモリーカードの端子面と本機の背面が同じ向きにな るようにして、カチッと音がするまでmicroSD メモリーカード挿入 口へ差し込みます。 取出し：microSDメモリーカードを1 回押すと取り出すことができ ます。 注意:64GBのメモリーカードを使用したい、パソコンで「FAT32」へ フォーマットしてください。 注意: 1. microSDカードは消耗品です。メモリーカードの寿命を延長するた め、2週間を経って、メモリーカードをフォーマットしてください ね。 2. 事故発生時は記録された録画ファイルが上書きされないように、 必ず電源を OFF にしてからmicroSD カードを抜いて保管して下さ い。 3. 電源が ON の状態で microSD カードの抜き差しをしないでください。 microSD カード破損の原因となります。 必ず電源 OFF 後ランプが 3 秒以上消灯したこと を確認し miciroSD カードの抜き差しを行っ てください。...
  • Page 25 2. フロントガラスを拭いて事前に決めた位置に軽く押し当て、 マウ ントをロック方向に 90 度ま わしてください。 3. 【フロントガラス 上部より 1/5 以内、ルームミラー裏側で視界を 妨げない場所 へ設置してください】 - 23 -...
  • Page 26 4. ワイパーの可動範囲にカメラを取り付けてください。 5. フロントガラスに取り付けることができない場合は、 テープを買っ てダッシュボードに取り付けてください。(そうしたら、映像が180 度に反転します。) 4. 基本操作 4.1. 電源のオン/ オフ A. 手動で。 電源ボタンを押し、オンになります;電源ボタンを3秒間押し続いて、 ドラレコはオフになります。 b. 自動で。 シガーライターソケットや他の外部電源に接続すると、カメラは自 動的にオンになります。電源が切られた30秒後、本機の電源は自動 的にオフになります。 - 24 -...
  • Page 27 4.2.メニューの設定 録画中/録画を停止のため【確認ボタン】＞【メニューボタン】を押し、 基本設定画面を開きます。 録画設定 システム設定 GPS設定 ファイル A. 録画設定 ダウンボタンを押し、録画設定を選択してください、確認ボタンを押 し、録画設定を入力して、ダウンボタン/アップボタンで設定項目を選 択してください。 ▶録画モード: 初期設定は双録モードです。選択可能な設定前録モード です。 ▶解像度: 解像度の初期設定はフロントカメラ1440x1080P30fps とリア カメラ 1280x720P30fps です。双録モードで選択可能な解像度設定は 1280x720P30(フロントとリアカメラ)です。前録二種類です。 ▶ループ録画設定:初期設定は 5 分です。 一つビデオの録画時間を設定 することができます。 選択可能な設定:オフ、1 分、3 分、5 分、10 分 です。 ▶駐車モード: 初期設定はオフです。モーション検知、タイムラプス撮影 1秒、タイムラプス撮影5秒という三つのモードが選択できます。 ▶G−センサー設定:G−センサー設定の初期値は標準感度です。状況によ り、適切なレベル（低感度、標準感度、高感度、オフ）を選択してく ださい。録画中、揺れや衝撃を発生した場合、感度に合わ自動的に録 画ファイルをロックします。その際画面の右上隅にアイコンが現れま す。ロックされた映像は新たなビデオに上書きされません。...
  • Page 28 広く取って、肉眼での見た目に近い画像に合成する機能のことで す。) ▶マイク:設定の初期値はオンです。録画中の音声録音をしたくない場 合、ボタンを押し、マイク はオフにしてください。 ▶スタンプ設定:初期設定はスタンプ ( 情報を録画ファイルに表示 ) が ありません。 画面に日付 / 時間、車両登録番号、ブランドロゴのス タンプを残したい場合、スタンプを選択してください。設定完成し たあと、メニューボタンを押して退出します。 B. システム設定 ▶ 言語選択:言語設定の初期値は英語です。英語、中国語、日本語、 ドイツ語の4種の言語が選択できます。 ▶ 日付/時間設定:日付/時間を車両番号を設定します。画面にスタンプ を現わしたい場合、スタンプ設定に選択してください。設定完成 したあと、メニューボタンを押して退出します。 ▶ 車両番号設定:車両番号を設定します。アップ/ダウンボタンを押し 、正確な番号を選択して確認ボタンを押してください。設定完成 したあと、メニューボタンを押して退出します。 ▶LCDスクリーンセーバー(モニター点灯時間設定):初期設定は3分です。 起動時の画面表示時間を変更できます。 録画中、設定時間経過後カ メラのモニターは自動的にオフになります。 選択項目は1分、3分、 5分、オフがあります。 ▶電源オフ遅延:初期設定は30秒です。通電が切れると内蔵バッテリー にかわり、設定時間経過後に電源はオフになります。30秒、1分、 オフを選択できます。 ▶オートパワーオフ:初期設定は3分です。カメラが動かず3分を経った 後、電源が自動的にオフになるオートパワーオフの時間を調整する ことできます。3分、5分、オフを選択できます。...
  • Page 29 C. GPS設定 注意: GPS を使用する場合： VANTRUE OnDash N2 ドライブレコーダ ーはVANTRUEGPS 受信機を購入してください。 ▶GPS設定: 初期設定はオフです。別売りのGPS 受信機と接続した後、 GPS 機能をオンにしてください。 ▶GPS タイム訂正: 初期設定はオフです。この機能はオンにすると、 カメラはGMT 設定で自動的にシステム時間を設定することができま す。 ▶GMT 設定（タイムゾーンの設定）: 初期設定は0 です。GMT 設定で 自動的にシステムの時間を校正することができます。日本国内では タイムゾーン（+9） を選択してください。 ▶速度の単位: 初期設定はMP/H です。MP/H、KM/H を選択できます。 通常ではKM/H を選択して下さい。 設定完成したあと、メニューボタンを押して退出します。 D. ファイル ノーマル/イベントフォルダのビデオ/画像を確認し、削除します。...
  • Page 30 4.4.ループ録画 メモリーカードを差し込んでいた後、電源を入れると、ドラレコは自 動的にオンになり、ループ録画を開始します。電源を入れない場合に、 電源ボタンを押し、ドラレコは自動的に録画できませんです、ご注意 ください。確認ボタンを押して、録画を開始します。 録画中、グリーンのLEDライトは点滅しています、左上角の赤い点も 点滅しています。確認ボタンを押し、録画のオン/オフをします。 初期設定は5分です。一つビデオの録画時間を設定することができま す。選択可能な設定：1 分、 3分、5分、10分を選択できます。オフ を選択する場合に、microSD メモリーカードの容量がなくなると、自 動的に古い記録ファイルから順に上書きされません。 4.5.イベント録画 ビデオを保存するため、カメラにイベントとノーマルという二つのフ ォルダを設置します。緊急時刻にロックされた映像と衝撃を発生した ビデオは自動的にイベントファイルに保存さ れます。G-Sensor感度の 設定によって、検知できる衝撃の感度は違 いがあります。カメラはオンをする場合に、普通の映像は一般的に ノーマルファイルに保存されます。 録画中、揺れや衝撃を発生した場合、感度に合わ自動的に録画ファ イルをロックします。その際画面の右上隅にキーのアイコンが現れ ます。ロックされた映像は新たなビデオに上書きされません。 - 28 -...
  • Page 31 - 30 - ロックされた映像はイベントファイルに保存されて、新たなビデオに 上書きされません。 注意:イベントファイルにビデオの数量は100個に達する場合に、イベ ントビデオを保存することはできなくなります。PCで重要なビデオを 保存してください。あるいは、2週間ぐらいメモリーカードをフォーマ ットしてください。 4.6.音声記録 初期設定はオンです。オフの方法は以下のように: ▶【録画設定】＞【マイク】を選択し、オフを選択してください。 ▶ 録画中、ダウンボタンを押し、マイクのオン/オフをします。 音声を閉める時、右下部のマイクアイコンはグレーで、斜め线があり ます。 - 29 -...
  • Page 32 4.7.駐車モード 駐車モードを使用する前に、駐車監視を開いてください。【録画設定】 ＞【駐車モード】を押し、モーション検知、タイムラプス撮影1秒、 タイムラプス撮影5秒という三つのモードを選択できます。 4.7.1 モーション検知 モーション検知を選択してください。駐車時、フロントカメラで動 きを感知して録画を開始できます。 自動駐車モード:録画中、5分を連続して、動きを検出していない場合 に、ドラレコは自動的に駐車モードに入ります。スクリーンの左边に 「Ｐ」のアイコンが現れます。 モーション検知モードで、駐車中にフロントカメラで動きを感知し て記録できます。駐車中に動きを停止した10秒ぐらい、録画は停止 になります。 - 30 -...
  • Page 33 4.7.2 タイムラプス撮影 タイムラプス撮影を選択してください。タイムラプス撮影モード： 一定の間隔を開けて画像 を撮影し、連続して再生させることで長時間の映像を短時間で確認 できる感覚の微速度撮影です。 例えば: タイムラプス撮影1秒を選択して、毎秒、ドラレコは一つの 写真を撮ります、ドラレコの録画速度は30fpsです。タイムラプス 撮影1秒で8時間に連続して録画して、最終、全ての画像は16分 (=8*60*60/30/60)のビデオに合成されました。 録画待機時に【駐車モードボタン】を3 秒間長押しで駐車モードを 開始します。その際画面の左中央に「P」のアイコンが現れます。 ドラレコ本体は移動される場合に、駐車モードは自動的に退出します。 ★注意： カメラはオンにしているとき、動きの感知ができます。内 蔵しているバッテリーの容量は小さいので短時間しか機能しません。 長時間(10時間以下)使用する場合、外部電源を接続してください。 またバッテリー消費を少なくする為LCD スクリーンセーバーにて選 択時間をなるべく短くすることをお勧めします。 - 31 -...
  • Page 34 4.8.撮影 ▶ 録画停止中、カメラボタンを押し、写真を撮ることができます。写 真の画素は1200万画素です。 ▶ 録画中、カメラボタンを押し、写真を撮ることもできます。写真の 画素は200万画素です。 4.9.専用なGPS受信機の取り付け(別売品) VANTRUE OnDash N2ドライブレコーダーはGPS受信機を含んでいない ので、GPS機能を使いたい場合は、AmazonでVANTRUE GPS受信機を 購入してください。 GPS受信機を使用すると、経路と速度の追跡、車両位置を記録できます。 GPS機能を使用するには、以下の手順に操作してください: 1. 付属のマウントの代わりに、GPSマウントを取り付けてください。 2. GPSマウントのUSBポートで給電してください。 3. 電源を入れると、ドラレコは自動的に録画します、確認ボタンを押 し、録画を停止します。そして、メニューボタンを押し、【GPS設定】 ＞【GPS設定】を押し、オンを選択してください。 4. GPS受信機をオンになると、GPS信号の捕捉を開始します、最初の GPSアイコンはグレーにしています。GPS信号を受信した後、アイコ ンはオレンジになります。 - 32 -...
  • Page 35 5. 画面にGPSと速度のスタンプを現わしたい場合、【録画設定】＞ 【スタンプ】＞【GPSスタンプ】、【速度スタンプ】を設定してくだ さい。 6. VANTRUE GPS ViewerでGPS情報を含まれているビデオを再生できま す。 （VANTRUE GPS Viewerのダウンロードアドレス: (www.vantrue.net） 4.10.画像/動画の再生 ドライブレコーダーで表示 本機モニターで再生できます。 メニュー画面で、【ファイル】＞【ノーマル】/【ファイル】＞ 【イベント】を押し、動画を選択し、確認ボタンを押して再生します。 ビデオ再生している場合に、【確認ボタン】を押すと停止になります。 【ダウンボタン】を押すと早送り、 【アップボタン】を押すと巻き戻 しになります。注意:本体で、画像を見ることができません。もし画像 を見ると、PCで再生してください。 2017_0210_114220_074 720P 00:01:13 Event 22/47 ビデオを選択し【緊急ボタン】を押すと、削除/ 保護/ スライドショー を選択することができます。 削除を選択＞まとめて削除の場合は（全部削除）、選択中のみ削除す る場合（現在のファイルの削除） を選択してください。 - 33 -...
  • Page 36 削除 保護 スライドショー PC で表示 1.カードリーダーなどを使用してパソコンで再生します。ファイルを MOV をサポートするプレーヤー使用すると、ビデオとオーディオフ ァイルを再生することができます。 2.付属のUSBケーブルでカメラ本体のUSBポートと接続すると、ドラレ コは自動的に「ストレージ」モードに入ります、ドラレコを操作出来 なく、ただパソコンでデータを読み取ることができます。PC でビデ オを再生することができます。 注意:パソコンでドラレコに給電する場合に、マウントのUSBポートと 接続してください。 TV で表示 HDMI ケーブルでHDTV と接続し、動画を見ることができます。HDMI ケーブルが含まれていませんです、自分でHDMIケーブルを用意してく ださい。 1. USB充電器でドラレコに給電してください。 2. ミニHDMIケーブルでドラレコはHDTVと接続してください。 3. テレビをHDMI入力モードに調整します。 4. 正常に接続されると、カメラの画面は黒くなり、テレビ画面に投影 されます。 注意:HDMIモードを使用する時、必ずドラレコに給電してください。 4.11.ファームウェアのバージョン メモリーカードの中にファームウェアがあると、システムは自動的に ファームウェアを進級します。そして、バージョンアップが完了する と、カメラは自動的に再起動します。 - 34 -...
  • Page 37 定期にお手元のファームウェアのバージョンを検査してくださいね。 弊社のウェブサイトで（www.vantrue.net)最新のファームウェアをダ ウンロードできます。お手数ですが、弊社のウエブサイトで （www.vantrue.net)商品を登録してください、ファームウェアを更新 する時、こちらはメールでお知らせていただきます。 4.12.動作環境温度 ドラレコの動作環境温度範囲は0∼70℃です、動作環境温度範囲を超え る場合に、ドラレコの運行に影響があり、本体の寿命に影響を及ぼす 可能性があります。 暑い日に長い時間でそれを放置しないでください。温度が高すぎると、 本製品が動作を停止します、熱保護をオーバーしました。温度が下が るときにそれを再起動します。厳冬に温度が32℉（0℃）以下になる場 合は、カメラを使用する必要がない場合は、フロントガラスから取り 外して、駐車中に収納ボックスに保管してください。 - 35 -...

  • Page 38: Specifications

    5. Specifications 製品仕様 The specifications of this product may change without prior notice due to product improvements. 本製品の仕様及び外観は、改良のため予告なく変更することがあります。予 めご了承ください Model 型番 Display 1.5 inch TFT LCD (4:3) 液晶サイズ 1.5 インチ TFT LCD (4:3) Lens Front: 170° wide viewing angle,full 6 layer glass lens with F/2.0 wide aperture.

  • Page 39: Warranty & Support

    6. Warranty & Support 保証とアフターサービス Warranty 保証について ® The VANTRUE OnDash N2 Dual Dash Cam comes with a full 12 months warranty.If you register your product on our official site (www.vantrue.net/register), you can extend the warranty to 18 months. VANTRUE OnDash N2ドライブレコーダーは12ヶ月の保証期間があります。 18ヶ月の保証期間に延長するため、弊社のウェブサイトで...
