Truma ZFA Installation Instructions

ZFA
(Zündfernanzeige / Remote ignition display / Affi chage à distance de l'allumage)

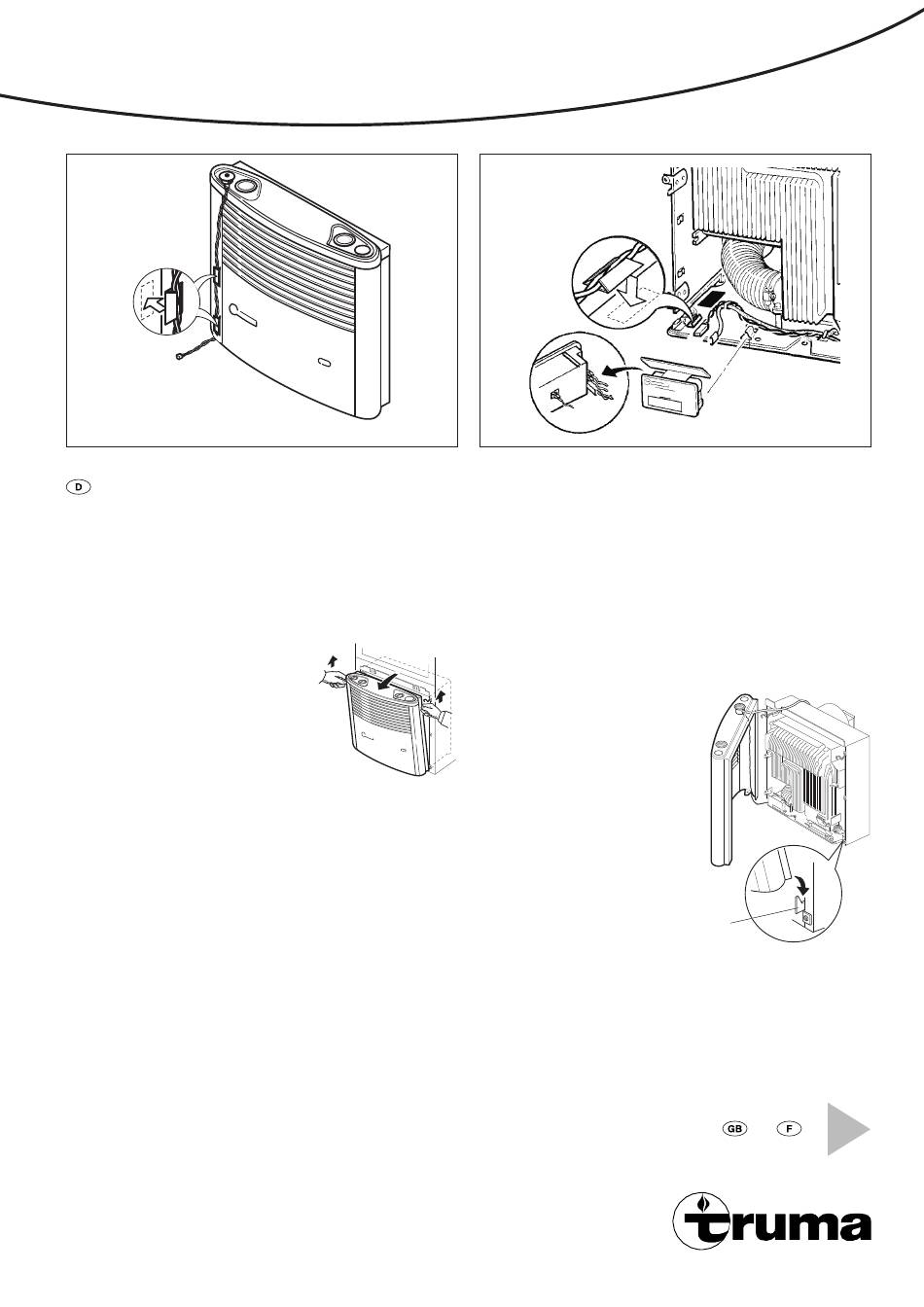

A
Einbauanweisung
Nur für einen Zündautomat ab 08/99 mit einer Batterie.
1. Heizungsverkleidung abnehmen:
S 3002 bis Bj. 05/96 bzw. S 5002 bis Bj. 05/98
unten fassen, nach vorne ziehen und dann hochheben.
S 3002 ab Bj. 05/96 bzw.
S 5002 ab Bj. 05/98
oben nach vorne ziehen, die
Haltefedern seitlich hochdrü-
cken und Verkleidung nach
vorne klappen und nach oben
wegziehen.
2. Blinddeckel aus der Verkleidung von innen rausdrücken.
3. Die Zündfernanzeige für die Heizung S 3002 ab Bj.05/96
von oben in den kleinen Deckel, oder für die Heizung S 5002
ab Bj. 05/98 in den großen Deckel ein drücken. Bei Heizun-
gen S 3002 vor 05/96 bzw. S 5002 vor 05/98 muss im vor-
handenen Blinddeckel ein Loch Ø 9 mm gebohrt werden.
Vormontierte Zündfernanzeige von oben in die Verkleidung
eindrücken.
4. Bild A
Zwei selbstklebende Kabelbefestiger wie abgebildet im
unteren inneren Bereich der Heizungsverkleidung einkleben
und Kabel befestigen.
5. Zündautomat nach vorne rausziehen.
6. Bild B
Einen weiteren Kabelbefestiger am Sockel aufkleben.
7. Kabel von hinten am Zündautomaten aufstecken (es muss
auf keine Polarität geachtet werden).
8. Zündautomat wieder ein schieben und das Kabel so im
Kabelbefestiger einklemmen, dass eine Zugentlastung erreicht
wird.
B
9. Heizungsverkleidung aufsetzen (dabei darauf achten, dass
die Kabel nicht eingeklemmt werden):
S 3002 bis Bj. 05/96 bzw. S 5002 bis Bj. 05/98
Verkleidung oben in den Einbaukasten einhängen, Bedie-
nungsgriff in die Griffbuchse einführen und Verkleidung unten
einrasten lassen.
S 3002 ab Bj. 05/96
Die Verkleidung auf die unteren
Haltelaschen (l) stellen. Bedie-
nungsstange von unten in die
Griffbuchse einführen und Ver-
kleidung oben einrasten lassen.
Bedienungsgriff von oben so
aufstecken, dass der Pfeil zur
„0"-Stellung zeigt.
Bild 1
S 5002 ab Bj. 05/98
Die Verkleidung auf die unteren
Haltelaschen (l) stellen. Bedie-
nungsstange mit Bedienungs-
griff von unten in die Griffbuchse
einführen und Verkleidung
oben einrasten lassen. Der Pfeil
am Bedienungsgriff muss zur
„0"-Stellung zeigen.
l
Bild 2
