DENTAURUM Herbst IV Instructions For Use

ES
Estimado cliente
Mucho le agradecemos que se haya decidido usted por un producto de
calidad de la casa Dentaurum.
Para que usted pueda emplear este producto de forma segura y fácil y
obtener los mayores beneficios posibles del mismo para usted y los paci-
entes, debe ser leido detenidamente y observado este modo de empleo.
En un modo de empleo no pueden ser descritos todos los datos y pormenores
de una posible aplicación o utilización. Por eso nuestra línea telefónica
directa (Hotline) está a su disposición para preguntas o sugerencias.
Debido al permanente desarrollo de nuestros productos, recomendamos
leer una y otra vez atentamente el modo de empleo actualizado anexo al
producto o bien el modo de empleo que Ud. encontrará en internet en
www.dentaurum.com, aún cuando Ud. utilice el mismo producto
frecuentemente.
1. Fabricante
Dentaurum GmbH & Co. KG
Turnstr. 31 I 75228 Ispringen I Alemania
2. Indicaciones de empleo
La biela de Herbst IV es un perfeccionamiento de la clásica biela de
Herbst I. Va provista de una articulación esférica, que permite al paciente
mayor libertad de movimientos, lo que proporciona mayor comodidad y
aceptación del tratamiento. La fijación con arandelas de seguridad (clips
en forma de C) facilita el montaje al ortodoncista, sustituyendo al
atornillado de los tornillos, que puede resultar relativamente incómodo.
3. Construcción del aparato Herbst IV
Vaciar las tomas de impresión, que contienen las bandas ya adaptadas y
previamente enceradas de los 1ros. premolares y molares, con un yeso de
clase IV, p. ej. Rapidur ® (REF 164-450-00). Entonces se enyesan en
posición correcta en el FKO-Split Fixator (REF 072-004-00) los modelos
de acuerdo con la mordida de construcción realizada por el profesional.
Doblar alambre remaloy ® de media caña, p. ej. F 1,50 x 0,75 mm
(REF 528-155-00) o redondo, p. ej. ø 1,00 mm (REF 528-100-00), hacer
un arco lingual y soldarlo a las bandas con punteado o con soldadura. En
la arcada superior colocar un arco palatino como estabilizador, p. ej.
barra palatina "GOSHGARIAN" de remanium
remaloy de 1,0 mm (REF 528-100-00). Los casquillos de las bielas
®
se sueldan a las bandas con punteado o con soldadura p. ej. con la
soldadora y punteadora Master 3000 (REF 079-000-00).
Como alternativa en lugar de las bandas también pueden confeccionarse
férulas coladas según el método de colado. En este caso por motivos de
precisión y de biocompatibilidad los casquillos de las bielas no son
colados, sino que se sueldan al final. Hay que tener en cuenta que la
dirección de los tornillos sea perpendicular a la línea de unión entre
maxilar y mandíbula. También es de suma importancia que las bielas no
creen fricción entre maxilar y mandíbula para garantizar un libre
funcionamiento del mecanismo telescópico. En caso de existir fricción
puede romperse el aparato - especialmente las bandas.
Adaptación de barras y tubos telescópicos:
Primeramente acortar los tubos telescópicos de acuerdo con la mordida
de construcción, seguidamente las varillas o varillas telescópicas, las
cuales deben ser unos 2 mm más largas. Las varillas telescópicas demasiado
cortas pueden "salirse" de los tubos guía. Las varillas demasiado largas
pueden producir irritaciones de la mucosa (¡peligro de lesiones!). Por lo
tanto hay que controlar y en caso necesario corregir la longitud correcta
de las mismas directamente en la boca del paciente.
Nota: Para minimizar el riesgo de destrozar las bandas mediante fuerzas
de cizallamiento deben ser utilizadas "bandas dobles". O sea, que sobre
la banda apropiada se puntea (p. ej. con la soldadora y punteadora
Master 3000) una segunda banda.
Por lo general una banda de 2 a 3 tamaños más grande ajusta bien sobre
la banda de debajo. "Bandas dobles" ya presoldadas y listas para poner
pueden adquirirse en Dentaurum. La hoja de pedido está disponible a
petición.
Colocación en boca:
Las bandas se fijan en boca con un cemento de ionómero de vidrio.
Después de haber fraguado el cemento se montan las bielas ya
preparadas en los casquillos y se sujetan con una arandela de seguridad
respectivamente, el clip en forma de C. Si su colocación sobre el casquillo
es correcta, el clip en forma de C podrá ser introducido en ambas ranuras
de la cabeza esférica, de modo que quede bien montada cada una de sus
puntas. Para poder agarrar mejor los clips en forma de C, recomendamos
utilizar los alicates universales Weingart (REF 003-120-00) o los alicates
How (REF 003-111-00).
La primera visita de control debería efectuarse una semana después de
haber montado el aparato.
En caso necesario, los aparatos Herbst IV pueden ser activados con los
diversos anillos distanciadores, véase el programa de suministro.
4. Indicaciones sobre la composición
Para la composición consultar la lista de materias primas en
www.dentaurum.com.
5. Observaciones de seguridad
Es absolutamente necesario prestar atención de introducir el clip en
forma de C empujándolo paralelamente a la ranura de la biela esférica.
Si el clip en forma de C se monta oblícuamente, puede deformarse y
desprenderse en boca. Controlar el aparato Herbst IV después de su
montaje y examinar en cada visita de control el ajuste exacto de las
arandelas de seguridad, los clips en forma de C. Cuando se montan y
desmontan repetidas veces los clips en forma de C, éstos pierden su
elasticidad original y habrá que cambiarlos.
6. Obervaciones sobre productos de un solo uso
Esta biela de Herbst IV está prevista para emplear una vez. No está
permitido el reprocesamiento (reciclaje) de la biela de Herbst IV ya
empleada una vez ni su reutilización en pacientes.
7. Programa de suministro
Herbst IV set REF 607-115-00
con cabeza esférica
Para soldar a bandas o férulas coladas. Gran movilidad. Se fija al casquillo
con arandela de seguridad (clip). Sin ser atornillada, por eso no hay
pérdidas de tornillos. Gran confort para el paciente.

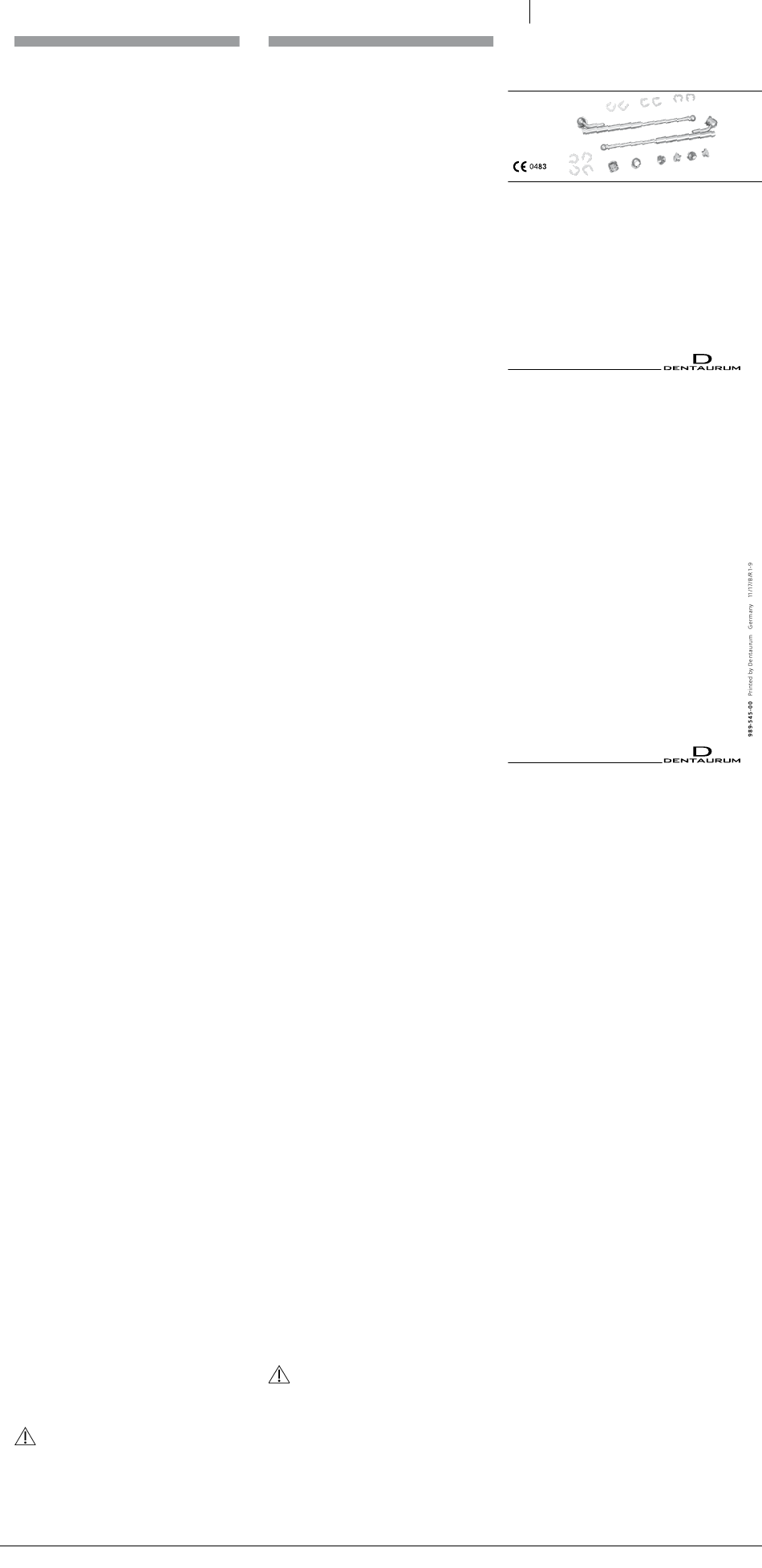

Contenido:
2 x Tubo telescópico con articulación esférica

2 x Varilla telescópica con cabeza esférica

2 x Acoplamientos para cabeza esférica

4 x Casquillos

10 x Clips en forma de C, arandelas de seguridad

1 x Modo de empleo

Arandelas de seguridad REF 607-116-00
(clips en forma de C) para Herbst IV
Casquillos REF 607-118-00
para Herbst IV
Tubo telescópico REF 607-125-00
con articulación esférica para Herbst IV
Varilla telescópica REF 607-128-00
con cabeza esférica para Herbst IV
Anillos distanciadores
para Herbst I / II / IV
Longitud: 1 mm REF 607-103-00
Longitud: 2 mm REF 607-104-00
Longitud: 3 mm REF 607-105-00
Longitud: 4 mm REF 607-107-00
Longitud: 5 mm REF 607-112-00
8. Observaciones sobre la calidad
Dentaurum garantiza al usuario una calidad impecable de los productos.
Las indicaciones en este modo de empleo se basan en experiencias propias.
El usuario mismo tiene la responsabilidad de trabajar correctamente con
los productos. No respondemos por resultados incorrectos, debido a que
Dentaurum no tiene influencia alguna en la forma de utilización por el
usuario.
9. Explicación de los símbolos utilizados en las
etiquetas
Por favor observe la etiqueta. Más indicaciones se
hallan en internet en www.dentaurum.com
(Explicación de los símbolos REF 989-313-00).
Fecha de la información: 11/17
Reservado el derecho de efectuar cambios.
IT
Egregio Cliente
La ringraziamo per aver scelto un prodotto Dentaurum di qualità.
Le consigliamo di leggere e di seguire attentamente queste modalità
d'uso per utilizzare questo prodotto in modo sicuro ed efficiente.
In ogni manuale d'uso non possono essere descritti tutti i possibili utilizzi
del prodotto e pertanto rimaniamo a Sua completa disposizione qualora
intendesse ricevere ulteriori ragguagli.
Il continuo sviluppo e miglioramento dei nostri prodotti, impone sempre
da parte dell'utilizzatore la rilettura delle allegate modalità d'uso anche
in caso di ripetuto utilizzo degli stessi. Le stesse informazioni sono anche
pubblicate nel nostro sito internet www.dentaurum.com alla sezione
download.
1. Produttore
Dentaurum GmbH & Co. KG
Turnstr. 31 I 75228 Ispringen I Germania
2. Indicazioni d'impiego
La Herbst IV è un ulteriore sviluppo della classica cerniera di Herbst I.
Presenta snodi a sfera che assicurano al paziente una libertà di
movimento considerevolmente superiore rispetto alla versione classica e
quindi un maggior comfort nonchè una migliore accettazione
dell'apparecchio. Il fissaggio avviene tramite speciali mollette a ferro di
cavallo (C-Clips), molto più semplici e rapide da montare per
l'ortodontista rispetto ai classici perni con vite.
3. Costruzione dell'apparecchio di Herbst IV
Colare le impronte, comprensive delle bande sui primi premolari e primi
molari, con gesso di IV classe come ad es. Rapidur
Montare poi i modelli correttamente nel FKO-Split Fixator (REF 072- 004-00)
con il relativo morso di costruzione rilevato dal clinico. Piegare e
saldobrasare (o saldare al laser) alle bande un arco linguale in filo mezzo-
tondo remaloy
remaloy ® (ø 1,0 mm (REF 528-100-00)). Nell'arcata superiore, può
essere modellata e saldata tra i sesti, una barra palatale come ad es.
remanium
®
(REF 528-100-00)) per stabilizzare la costruzione. Successivamente
o de alambre redondo vengono saldati al laser o saldobrasati alle bande, ad es. con la puntatrice
®
Master 3000 (REF 079-000-00), i perni della cerniera.
In alternativa alle bande, è possibile realizzare una struttura fusa. In
questo caso, per motivi di precisione e di biocompatibilità, i perni della
cerniera devono essere saldati in un secondo tempo. Controllare che la
direzione delle viti sia perpendicolare alla linea di unione tra il mascellare
superiore e quello inferiore. È inoltre molto importante che la cerniera
non crei frizione tra superiore ed inferiore, per assicurare la libera
funzione del meccanismo telescopico. In caso contrario, infatti,
l'apparecchiatura ed in particolare le bande, possono subire dei danni.
Adattamento dei tubi telescopici e dei pistoni:
Innanzitutto vengono accorciati i manicotti in corrispondenza del morso
di costruzione; quindi si adattano i pistoni che devono essere lunghi ca.
2 mm. Pistoni troppo corti possono favorire la fuoriuscita dall'elemento
telescopico, mentre pistoni troppo lunghi possono irritare le mucose
(pericolo di lesioni!). È quindi consigliabile, controllare direttamente sul
paziente l'esatta lunghezza del pistone.
Avvertenze: per minimizzare il rischio di strappare le bande durante il
trattamento, si consiglia l'uso di "bande doppie". Ciò significa che la
banda deve essere rinforzata puntandoci sopra (ad es. con la puntatrice
Master 3000) una striscia per bande .
A tal fine si consiglia di scegliere bande di misure leggermente superiori
a quelle indicate al caso, per di disporre dello spazio necessario per
l'inserimento della striscia per bande. Il modulo d'ordine è disponibile su
richiesta.
Montaggio in bocca:
Si fissano dapprima le bande con un apposito cemento. A cemento
indurito, si montano gli snodi a sfera del tubo telescopico e del pistone
telescopico opportunamente accorciati, sul relativo perno; si fissa poi
ogni elemento con una molletta di sicurezza (C-Clip). È assolutamente
necessario che la C-Clip sia inserita in modo parallelo nella scalanatura
dello snodo a sfera. Per una migliore presa delle C-Clips consigliamo
l'uso della pinza di Weingart (REF 003-120-00) o di una pinza di How
(REF 003-111-00). Il primo controllo andrà fatto trascorsa una settimana
dal montaggio dell'apparecchiatura!
Se necessario, l'apparecchio di Herbst IV può essere attivato con i diversi
anelli distanziatori disponibli (vedi programma di fornitura).
4. Indicazioni sulla composizione chimica
Per la composizione chimica, fare riferimento all'elenco delle materie prime
pubblicata nel sito www.dentaurum.com.
5. Indicazioni di sicurezza
È assolutamente necessario accertarsi che la C-Clip sia stata inserita
parallela alla scalanatura dello snodo a sfera! Se la C-Clip viene inserita
obliquamente si può correre il rischio che si pieghi o che si sfili dalla sua
sede e venga ingerita dal paziente. Si consiglia, pertanto, di controllare
attentamente il posizionamento delle mollette di sicurezza (C-Clips) al
termine del montaggio dell'apparecchio Herst IV ed in occasione di ogni
visita di controllo. Si tenga infine presente che il continuo inserimento e
disinserimento delle C-Clips ne fanno perdere la loro originale elasticità,
rendendo pertanto necessaria la loro sostituzione!
6. Indicazioni per i prodotti monouso
La cerniera di Herbst IV è stata concepita per un solo utilizzo. Il riutilizzo
di cerniere di Herbst IV usate già una volta (recycling) nonché il loro
reimpiego nel paziente non è ammesso.
7. Programma di fornitura
Set Herbst IV
con testa a sfera
Da saldare o saldobrasare su bande o strutture fuse. La testa a sfera
offre un migliore movimento di lateralità dell'apparecchio. Il suo fissaggio
non richiede alcun avvitamento. Maggior comfort per il paziente.
1 set
Contenuto:
2 x Tubo telescopico con testa a sfera

2 x Perno telescopico con testa a sfera

2 x Connessione per testa a sfera

4 x Perni

10 x C-Clips, Mollette di sicurezza

1 x Manuale d'uso

Mollette di sicurezza (C-Clips)
per Herbst IV
Perni
per Herbst IV
Tubo telescopico
10 piezas
con testa a sfera per Herbst IV
Perno telescopico
10 piezas
con testa a sfera per Herbst IV
Anelli distanziatori
1 pieza
per Herbst I / II / IV
Lunghezza: 1 mm
Lunghezza: 2 mm
1 pieza
Lunghezza: 3 mm
Lunghezza: 4 mm
Lunghezza: 5 mm
10 piezas
8. Avvertenze sulla qualità
10 piezas
La Dentaurum assicura la massima qualità dei prodotti fabbricati. Il
10 piezas
contenuto di queste modalità d'uso è frutto di nostre personali esperienze
10 piezas
e pertanto l'utilizzatore è responsabile del coretto impiego del prodotto.
10 piezas
In mancanza di condizionamenti di Dentaurum sull'utilizzo del materiale
da parte dell'utente non sussiste alcuna responsabilità oggettiva per
eventuali insuccessi.
9. Spiegazione dei simboli presenti sull'etichetta
Si prega di osservare quanto riportato sull'etichetta.
Ulteriori indicazioni sono disponibili nel sito internet
www.dentaurum.com
(Spiegazione dei simboli riportati sull'etichetta
REF 989-313-00).
Data dell'informazione: 11/17
Soggetto a variazione.
® (REF 164-450-00).
® (F 1,5 x 0,75 mm (REF 528-155-00)) oppure in filo tondo
„GOSHGARIAN" oppure un filo tondo remaloy
REF 607-115-00
REF 607-116-00
REF 607-118-00
REF 607-125-00
REF 607-128-00
REF 607-103-00
REF 607-104-00
REF 607-105-00
REF 607-107-00
REF 607-112-00
IN
Mode d'emploi I Modo de empleo I Modalità d'uso
(ø 1,0 mm
®
 Informationen zu Produkten finden Sie
Â
unter www.dentaurum.com
 For more information on our products,
Â
please visit www.dentaurum.com
 Vous trouverez toutes les informations sur nos produits
Â
sur www.dentaurum.com
 Descubra nuestros productos en www.dentaurum.com
Â
 Informazioni su prodotti sono disponibili nel sito
Â
www.dentaurum.com
Stand der Information I Date of information I Mise à jour I
Fecha de la información I Data dell'informazione: 11/17
Änderungen vorbehalten I Subject to modifications I Sous réserve
de modifications I Reservado el derecho de modificación I
Con riserva di apportare modifiche
Turnstr. 31 I 75228 Ispringen I Germany I Tel. + 49 72 31 / 803 - 0 I Fax + 49 72 31 / 803 - 295
1 set
10 pezzi
10 pezzi
1 pezzo
1 pezzo
10 pezzi
10 pezzi
10 pezzi
10 pezzi
10 pezzi
Gebrauchsanweisung I Instructions for use I
Herbst IV
www.dentaurum.com I info@dentaurum.com
