  • Page 1: User Manual

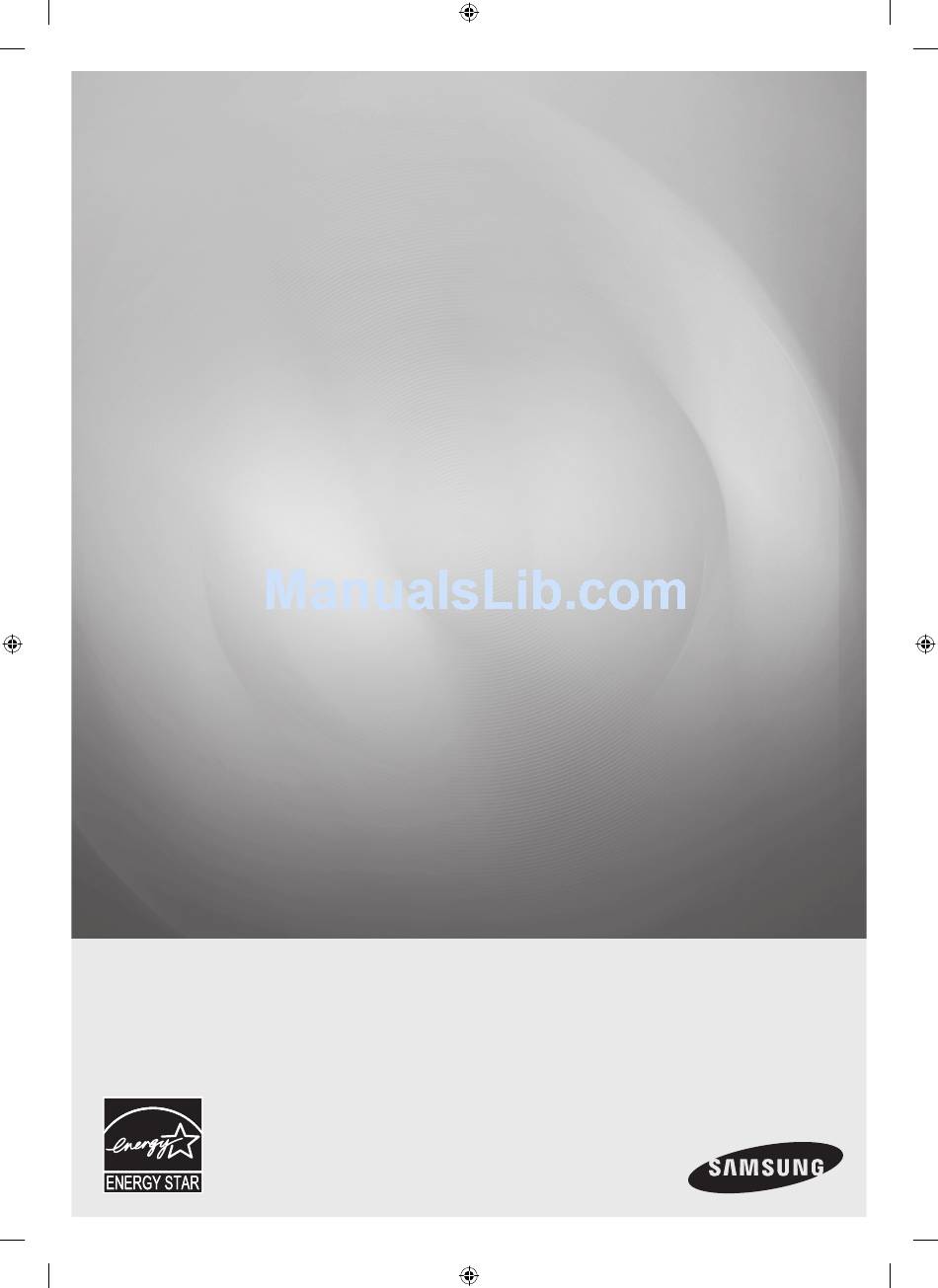

    WF410* Washer user manual imagine the possibilities Thank you for purchasing this Samsung product. To receive a more complete service, please register your product at WF410AN-02657F_EN.indd 1 2010-04-29 ¿ÀÈÄ 3:55:45...
  • Page 2: Pure Cycle

    2. Super capacity Samsung’s extra-large capacity laundry machine can wash a full set of your bedding, a king- size comforter, or up to 26 bath towels in a single load. Since you don’t have to do as many loads, you save time, money, water and energy.
  • Page 3 It also offers a built-in storage drawer that can hold a 100oz.(6.25 lb) bottle of detergent. 11. Stacking (Model No: SK-3A1/XAA, SK-4A/XAA, SK-5A/XAA) Samsung washer and dryer can be stacked to maximize usable space. An optional stacking kit is available for purchase from your Samsung retailer.
  • Page 4: Safety Information

    Congratulations on your new Samsung washer. This manual contains important information on the installation, use and care of your appliance. Please take time to read this manual to take full advantage of your washer’s many benefits and features.
  • Page 5 2 weeks or more. HYDROGEN GAS IS EXPLOSIVE. If the hot water system has not been used for such a period, before using a washer or combination washer-dryer, turn on all hot water faucets and let the water flow from each for several minutes.
  • Page 6 safety information SEVERE WARNING SIGNS FOR INSTALLATION WARNING Plug the power cord into an AC 120V/60Hz/15A wall socket or higher and use the socket for this appliance only. In addition, do not use an extension cord. - Sharing a wall socket with other appliances using a power strip or extending the power cord may result in electric shock or fire.
  • Page 7 Do not open the washer door by force while it is operating (high-temperature washing/ drying/spinning). - Water flowing out of the washer may result in burns or cause the floor to be slippery. This may result in injury. - Opening the door by force may result in damage to the product or injury.
  • Page 8 If a drain error occurs during an operation, check if there is a draining problem. - If the washer is used when it is flooded because of a draining problem, it may result in electric shock or fire due to electric leakage.
  • Page 9 Insert the laundry into the washer completely so that laundry does not get caught in the door. - If laundry gets caught in the door, it may result in damage to the laundry or the washer, or result in water leakage.
  • Page 10 Do not place any objects (such as shoes, food waste, animals) other than laundry into the washer. - This may result in damage to the washer, or injury and death in the case of pets due to the abnormal vibrations.
  • Page 11: Table Of Contents

    Cleaning the dispensers Storing your washer Cleaning the debris filter Cleaning the door seal/bellow Preserving the top cover and the front frame Pure Cycle Check these points if your washer… Information codes APPENDIX Fabric care chart Cycle chart Helping the environment Declaration of conformity Specification...
  • Page 12: Setting Up Your Washer

    CHECKING THE PARTS Unpack your washer and inspect it for shipping damage. Make sure you have received all of the items shown below. If your washer was damaged during shipping, or you do not have all of the items, contact 1-800-SAMSUNG(726-7864).
  • Page 13: Meeting Installation Requirements

    Or, it may extend the fill time beyond what your washer controls allow, resulting in your washer turning off. A time limit is built into the controls in the event of an internal hose becoming loose and flooding your home.
  • Page 14: Drain Facility

    Sides – 1 In.(2.5 cm) Rear – 4 In.(10.2 cm) If the washer and dryer are installed together, the closet front must have at least 72 in²(465 cm²) of an unobstructed air opening. Your washer alone does not require a specific air opening.
  • Page 15: Removing The Shipping Bolts

    STEP 2 Removing the shipping bolts Before using your washer, you must remove the four shipping bolts from the back of the unit. 1. Loosen all the bolts with the supplied wrench. 2. Slide the bolt and spacer up and remove the bolt with the spacer through the hole in the rear wall of your washer.
  • Page 16 3. Check the inlet hose to ensure a washer is inside each fill hose. Thread the inlet hoses to the HOT and COLD faucet connections. On the other end of the hose, check for one rubber washer per hose and install each fill hose to the water valve.
  • Page 17: Washing A Load Of Laundry

    The actual time required for a cycle may differ from the estimated time in the display depending on the water pressure, water temperature, detergent, and laundry. 9. Before your washer starts to fill, it will make a series of clicking noises to check the door lock and do a quick drain.
  • Page 18: Overview Of The Control Panel

    To minimize wrinkling of your laundry, select the Perm Press cycle. If Pause is selected during the heating portion of the Sanitize cycle, your washer door will remain locked for your safety. The Wool cycle washes laundry by moving the wash drum horizontally to maintain the characteristics of the wool fibers and to prevent damaging...
  • Page 19 (Off    Softer    Louder) Press to pause and restart programs. Press once to turn your washer on, press again to turn your washer off. If the washer is left on for more than 10 minutes without any buttons being touched, the power automatically turns off.
  • Page 20: Child Lock

    ” light is turned on. Pressing the Start/Pause button unlocks the door, unless the water is too hot or if there is too much water in your washer. If you are able to unlock the door and wish to continue the wash cycle, close the door and press the Start/Pause button.
  • Page 21: Washing Clothes Using The Cycle Selector

    Washing clothes using the cycle selector Your new washer makes washing clothes easy, using Samsung’s “Fuzzy Control” automatic control system. When you select a wash program, the machine will set the correct temperature, washing time, and washing speed. 1. Almost no customers will have the washer hooked up via the sink’s tap.
  • Page 22: Detergent Use

    DETERGENT USE Your washer is designed to use high efficiency (HE) detergents. • For best cleaning results, use a high efficiency detergents such as Tide HE, Wisk HE, Cheer HE or Gain HE*. High efficiency detergents contain suds suppressors that reduce or eliminate suds.
  • Page 23: Pre Wash Compartment

    • Use the softener compartment ONLY for liquid fabric softeners. • DO NOT use a Downy Ball* in the Fabric softener compartment of this washer. It will not add fabric softener at the appropriate time. Use the detergent compartment. Brand names are trademarks of their respective manufacturers.
  • Page 24: Cleaning And Maintaining Your Washer

    Turn off the water faucets after finishing the day’s washing. This will shut off the water supply to your washer and prevent the unlikely possibility of damage from escaping water. Leave the door open to allow the inside of your washer to dry out.
  • Page 25: Storing Your Washer

    • Turn the water faucets off and disconnect the inlet hoses. • Unplug your washer from the electrical outlet and leave your washer door open to let air circulate inside the tumbler. • If your washer has been stored in below–freezing temperatures, allow time for any leftover water in your washer to thaw out before use.
  • Page 26: Cleaning The Door Seal/Bellow

    Refer to the bleach manufacturer’s instructions for proper use. PRESERVING THE TOP COVER AND THE FRONT FRAME Do not place any heavy or sharp objects or a detergent box on the washer. Keep them on the purchased pedestal or in a separate storage box.
  • Page 27: Pure Cycle

    • Although generally, the Pure Cycle Auto Alarm appears once a month or so, the frequency may differ depending on the number of times the washing machine is used WF410AN-02657F_EN.indd 27 cleaning and maintaining your washer _27 2010-04-29 ¿ÀÈÄ 3:55:58...
  • Page 28: Troubleshooting And Information Codes

    Make sure the Detergent Selector dial is in the upper position when using granular detergent. • Make sure your washer is set on a level surface. If the surface is not level, adjust your washer feet to level the appliance. •...
  • Page 29 This is normal. • While your washer is filling, you may notice just hot and/or just cold water going through the dispenser when cold or warm wash temperatures are selected. This is a normal function of the automatic temperature control feature as your washer determines the temperature of the water.
  • Page 30 INFORMATION CODES Information codes may be displayed to help you better understand what is occurring with your washer. CODE SYMBOL MEANING Unbalanced load prevented your washer from spinning. Door is unlocked when washer is running. Door is open when washer is running.
  • Page 31 When it finishes washing, “End” and “SUdS” codes will blink in turn. For any codes not listed above, call 1–800–726–7864 (1–800–SAMSUNG) WF410AN-02657F_EN.indd 31 SOLUTION Restart the cycle. If the code reappears, call for service.
  • Page 32 40 °F(4 °C) which is too cold for effective cleaning. The water temperature in this situation will need to be adjusted by selecting a warm setting, adding some hot water to the MAX FILL line or using your washer’s heating option, if available.
  • Page 33 CYCLE CHART Use this chart to set the best cycle and option for you laundry. Temp EH/C Normal  Heavy Duty  Whites  Perm Press Sanitize  Bedding Delicates Hand Wash Wool Quick Wash  Rinse + Spin Spin Only Pre Wash Normal ...
  • Page 34 HELPING THE ENVIRONMENT • Your washer is manufactured from recyclable materials. If you decide to dispose of it, please observe local waste disposal regulations. Cut off the power cord so that the appliance cannot be connected to a power source. Remove the door so that animals and small children cannot get trapped inside the appliance.
  • Page 35 SAMSUNG may elect to provide transportation of the product to and from an authorized service center. SAMSUNG will repair, replace, or refund this product at our option and at no charge as stipulated herein, with new or reconditioned parts or products if found to be defective during the limited warranty period specified above.
  • Page 37 memo WF410AN-02657F_EN.indd 37 2010-04-29 ¿ÀÈÄ 3:55:59...
  • Page 38 QUESTIONS OR COMMENTS? Country CALL OR VISIT US ONLINE AT CANADA 1-800-SAMSUNG(726-7864) Code No. DC68-02657F_EN WF410AN-02657F_EN.indd 38 2010-04-29 ¿ÀÈÄ 3:55:59...
  • Page 39 WF410* Lave-linge Manuel d’utilisation Un monde de possibilités Nous vous remercions d’avoir choisi ce produit Samsung. Afin de bénéficier d’un service plus complet, veuillez enregistrer votre produit à l’adresse suivante : WF410AN-02657F_CFR.indd 1 2010-04-29 3:54:24...
  • Page 40 2. Très grande capacité Le lave-linge Samsung très grande capacité permet de laver un jeu de Literie complet, une couette « King Size » (grande taille) ou 26 serviettes de bain en un seul chargement. Résultat : vous économisez du temps, de l’argent, de l’eau et de l’électricité.
  • Page 41 Un tiroir de rangement pouvant contenir un baril de lessive de 3 litres est aussi intégré. 11. Superposition (N° de modèle : SK-3A1/XAA, SK-4A/XAA, SK-5A/XAA) Les lave-linge et sèche-linge Samsung peuvent être superposés afin d’optimiser l’espace utilisable. Un kit de superposition est disponible en option auprès de votre revendeur Samsung.
  • Page 42 Félicitations pour l’achat de votre nouveau lave-linge Samsung. Ce manuel contient de précieuses informations concernant l’installation, l’utilisation et l’entretien de votre appareil. Prenez le temps de le lire afin de tirer pleinement profit de toutes les fonctionnalités qu’offre votre lave-linge.
  • Page 43 AVERTISSEMENT : afin de réduire les risques d’incendie, d’électrocution ou de blessures physiques lors de l’utilisation de l’appareil, des précautions de base doivent être prises. aVeRTiSSeMenT 1. Lisez attentivement toutes les consignes avant d’utiliser l’appareil. 2. Ne lavez et ne faites sécher aucun article ayant été en contact de quelque manière que ce soit (nettoyage, lavage, immersion ou tache) avec de l’essence, des solvants de nettoyage à...
  • Page 44 consignes de sécurité SyMboleS D’aVeRTiSSeMenT a ReSPeCTeR abSoluMenT PouR l’inSTallaTion aVeRTiSSeMenT Branchez le cordon d’alimentation sur une prise murale CA 120V/60Hz/15A ou supérieur et utilisez cette prise uniquement pour cet appareil. N’utilisez pas de rallonge. - Le fait de partager une prise murale avec d’autres appareils à l’aide d’une multiprise ou d’une rallonge peut entraîner des chocs électriques ou des incendies.
  • Page 45 SigneS De PRÉCauTion PouR l’inSTallaTion aTTenTion Cet appareil doit être positionné de façon à permettre l’accès à la prise d’alimentation. - Le non-respect de cette consigne peut entraîner un choc électrique en cas de fuites de courant. Installez l’appareil sur un sol plan et dur, capable de supporter son poids. - Le non-respect de cette consigne peut entraîner des vibrations et des bruits anormaux ou des problèmes avec l’appareil.
  • Page 46 consignes de sécurité Ne touchez pas la prise d’alimentation avec des mains mouillées. - Cela pourrait entraîner un choc électrique. N’éteignez pas l’appareil en débranchant la prise d’alimentation pendant qu’un cycle de fonctionnement est en cours. - Le fait de rebrancher la prise d’alimentation dans la prise murale peut provoquer une étincelle et entraîner un choc électrique ou un incendie.
  • Page 47 Introduisez complètement le linge dans le lave-linge afin qu’il ne reste pas coincé dans la porte. - Si du linge reste coincé dans la porte, il peut être endommagé, ainsi que le lave-linge, ou une fuite d’eau peut survenir. Assurez-vous que le robinet est fermé lorsque le lave-linge n’est pas utilisé. - Assurez-vous que la vis sur le raccord du tuyau d’arrivée d’eau est correctement serrée.
  • Page 48 consignes de sécurité Ne placez pas d’objets (tels que chaussures, déchets alimentaires, animaux) autres que du linge dans le lave-linge. - Ceci pourrait endommager le lave-linge ou provoquer des vibrations anormales entraînant des blessures, voire la mort dans le cas d’animaux domestiques. N’actionnez pas les boutons à...
  • Page 49 contenu INSTAllATION dE VOTRE lAVE- EffECTUER UN lAVAGE NETTOyAGE ET ENTRETIEN dE VOTRE lAVE-lINGE COdES d’ERREUR ET dE WF410AN-02657F_CFR.indd 11 Vérification des pièces lINGE Respect des conditions d’installation Fournitures électriques Mise à la terre Système de vidange Choix de l’emplacement d’installation Encastrement dans une niche ou installation dans un placard Installation de votre lave-linge...
  • Page 50 Si votre lave-linge a été endommagé pendant le transport ou si vous ne disposez pas de tous les éléments, appelez immédiatement le 1-800-SAMSUNG(726-7864). Afin de prévenir tout risque de blessures, munissez-vous de gants de protection pour soulever ou porter le lave-linge.
  • Page 51: Respect Des Conditions D'installation

    ReSPeCT DeS ConDiTionS D’inSTallaTion Fournitures électriques • Fusible ou disjoncteur 120 V, 60 Hz, 15 A • Il est recommandé de relier votre lave-linge à un circuit distinct. • Votre lave-linge est muni d’un cordon d’alimentation. N’utilisez jamais de rallonge. aVeRTiSSeMenT Mise à...
  • Page 52: Système De Vidange

    installation de votre lave-linge Système de vidange La hauteur recommandée de la conduite d’évacuation est de 46 cm. Fixez le tuyau de vidange à la pince prévue à cet effet, puis introduisez-le dans le tuyau d’évacuation mural. Le tuyau d’évacuation doit être suffisamment large pour accueillir le tuyau de vidange du lave-linge. Le tuyau de vidange est fixé...
  • Page 53 éTApE 2 enlever les vis de transport Avant d’utiliser votre lave-linge, vous devez enlever les quatre vis de transport situées à l’arrière de l’appareil. 1. Desserrez toutes les vis à l’aide de la clé fournie. 2. Faites glisser la vis et la cale vers le haut et sortez- les par le trou de la façade arrière de votre lave-linge.
  • Page 54 installation de votre lave-linge 3. Vérifiez que chaque tuyau d’arrivée d’eau comporte une rondelle. Raccordez les tuyaux d’arrivée d’eau sur les robinets d’eau CHAUDE et FROIDE. Vérifiez que l’autre extrémité des tuyaux comporte une rondelle en caoutchouc, puis raccordez-les à la vanne d’arrivée d’eau. Vérifiez que le tuyau marqué...
  • Page 55: Mise En Marche

    effectuer un lavage ChaRgeMenT Du laVe-linge • Vous pouvez remplir le tambour de vêtements secs non pliés, mais NE LE SURCHARGEZ PAS. • Toute surcharge risque de réduire l’efficacité du lavage et de provoquer une usure excessive et éventuellement un froissage du linge. • Lavez le linge délicat comme les soutiens-gorge, bas et autres types de lingerie à...
  • Page 56 effectuer un lavage PRÉSenTaTion Du Panneau De CoMManDe Permet de sélectionner le programme adapté au type de linge. Le schéma de rotation et la essorage sont déterminés en fonction du programme. Normal : adapté à la plupart des tissus comme le coton, au linge de maison et au linge moyennement sale.
  • Page 57 Boutons de sélection de l’option de lavage Bouton de sélection Température Bouton Essorage Bouton Souillure Bouton Signal Bouton démarrer/pause Bouton Mise en marche WF410AN-02657F_CFR.indd 19 Permet de sélectionner différentes options de programme. prélavage : pour utiliser cette fonction, ajoutez de la lessive dans le bac de prélavage du compartiment à...
  • Page 58: Ajout De Vêtements

    effectuer un lavage Sécurité enfant Cette fonction empêche les enfants de jouer avec le lave-linge. Activation de la fonction Sécurité enfant Maintenez simultanément enfoncés les boutons Souillure et Signal pendant environ 3 secondes. • Si la fonction Sécurité enfant est activée, le hublot est verrouillé et le voyant «...
  • Page 59 Votre nouveau lave-linge vous simplifie la tâche grâce au système de contrôle automatique « Fuzzy Control » de Samsung. Lorsque vous choisissez un programme, le lave-linge définit les options appropriées en matière de température, de temps et de vitesse de lavage.
  • Page 60: Utilisation De La Lessive

    effectuer un lavage uTiliSaTion De la leSSiVe Votre lave-linge est conçu pour fonctionner avec des lessives haute efficacité (HE). • Pour de meilleurs résultats de lavage, utilisez une lessive haute efficacité telle que Tide HE, Wisk HE, Cheer HE ou Gain HE*. Les lessives haute efficacité...
  • Page 61 Bac de prélavage Lorsque vous utilisez l’option de prélavage, vous devez ajouter de la lessive dans le bac de prélavage et celui de lessive. La lessive sera automatiquement distribuée au cours du prélavage. • Si vous utilisez une lessive haute efficacité (HE), ajoutez 1/3 de la quantité recommandée dans le bac de prélavage et les 2/3 restants dans le bac à...
  • Page 62: Nettoyer Les Bacs

    nettoyage et entretien de votre lave-linge Il est essentiel de bien entretenir votre lave-linge pour en améliorer ses performances, éviter les réparations inutiles et allonger sa durée de vie. neTToyeR l’exTÉRieuR Fermez les robinets d’alimentation en eau après avoir terminé la lessive de la journée afin d’empêcher tout dégât des eaux.
  • Page 63: Entreposage De Votre Lave-Linge

    enTRePoSage De VoTRe laVe-linge Les lave-linge peuvent être endommagés si l’eau n’est pas retirée des tuyaux et des composants internes avant l’entreposage. Avant d’entreposer votre lave-linge, procédez comme suit : • Sélectionnez le programme Lavage rapide et versez de l’eau de Javel dans le distributeur automatique. Faites fonctionner le lave-linge à...
  • Page 64: Nettoyage Du Joint Du Hublot/Du Soufflet

    nettoyage et entretien de votre lave-linge 5. Retirez toute impureté et autre corps étranger pris dans le filtre et nettoyez ce dernier. Assurez-vous que l’hélice de la pompe de vidange située derrière le filtre n’est pas bloquée. 6. Pour assembler le bouchon du filtre, alignez la partie en saillie du bouchon sur 12 h (sur une horloge imaginaire) et tournez-la dans le sens horaire.
  • Page 65 PuRe CyCle Le programme Pure Cycle est un programme de nettoyage automatique permettant d’éliminer les moisissures pouvant se former à l’intérieur du lave-linge. 1. Appuyez sur le bouton Mise en Marche. 2. Appuyez sur le bouton Pure Cycle. • Vous pouvez utiliser uniquement la fonction Départ différé.
  • Page 66: Codes D'erreur Et De

    codes d’erreur et de dépannage VÉRiFiez leS PoinTS SuiVanTS Si VoTRe laVe-linge... pROBlÈME ne démarre pas. l’eau n’arrive pas ou le débit est insuffisant. il reste de la lessive dans le distributeur automatique à la fin du programme de lavage. Vibre ou est trop bruyant.
  • Page 67 pROBlÈME la température de l’eau n’est pas correcte. le hublot est verrouillé ou ne s’ouvre pas. ne vidange et/ou n’essore pas. le linge n’est pas assez essoré à la fin du programme. Présente une fuite d’eau. Produit trop de mousse. WF410AN-02657F_CFR.indd 29 SOlUTION • Ouvrez les deux robinets à...
  • Page 68: Codes D'erreur

    troubleshooting and information codes CoDeS D’eRReuR Des codes d’erreur peuvent s’afficher pour vous indiquer le problème rencontré par le lave-linge. COdE SIGNIfICATION d’ERREUR Une charge non-équilibrée empêche l’essorage. Le hublot se déverrouille lors du fonctionnement du lave-linge. Le hublot est ouvert lors du fonctionnement du lave-linge.
  • Page 69 Le fonctionnement reprendra alors. Une fois le lavage terminé, les codes « End » et « SUdS » clignotent alternativement. Pour tout autre code non répertorié ici, appelez le 1-800-726-7864 (1-800-SAMSUNG) WF410AN-02657F_CFR.indd 31 SOlUTION Veuillez procéder au raccordement correct du tuyau.
  • Page 70: Tableau Des Symboles Textiles

    annexe Tableau DeS SyMboleS TexTileS Les symboles suivants fournissent des conseils d’entretien des vêtements. Les étiquettes d’entretien des vêtements incluent des symboles relatifs au lavage, au blanchiment, au séchage, au repassage et au nettoyage à sec, le cas échéant. L’utilisation de ces symboles garantit la cohérence des informations entre les fabricants de vêtements (articles domestiques ou importés).
  • Page 71: Tableau Des Programmes

    Tableau DeS PRogRaMMeS Utilisez ce tableau afin de définir les programmes et options les mieux adaptés à votre linge. Température TC/f Normal  Grande Ren-  dement Blancs  perm press Stérilisation  literie délicats lavage à la main laine lavage rapide ...
  • Page 72: Respect De L'environnement

    annexe ReSPeCT De l’enViRonneMenT • Votre lave-linge a été fabriqué à partir de matériaux recyclables. Si vous décidez de vous en débarrasser, veuillez respecter les normes locales en matière de traitement des déchets. Coupez le cordon d’alimentation de façon à ce que l’appareil ne puisse pas être raccordé à une source électrique. Enlevez le hublot pour que des animaux et des jeunes enfants ne se retrouvent pas piégés à...
  • Page 73 Les services de garantie peuvent être pris en charge uniquement par un centre de service agréé SAMSUNG. Lors de la remise d’un produit défectueux à SAMSUNG ou à un centre de service agréé SAMSUNG, l’acheteur est tenu de présenter le coupon d’achat d’origine à la demande des intéressés à...
  • Page 75 memo WF410AN-02657F_CFR.indd 37 2010-04-29 3:54:33...
  • Page 76 DES QUESTIONS OU DES COMMENTAIRES ? pays AppElEZ lE OU RENdEZ-VOUS SUR lE SITE CANADA 1-800-SAMSUNG(726-7864) Code No. DC68-02657F_CFR WF410AN-02657F_CFR.indd 38 2010-04-29 3:54:33...
