Omron FZ-SC Instruction Sheet

FZ-SC/S
形

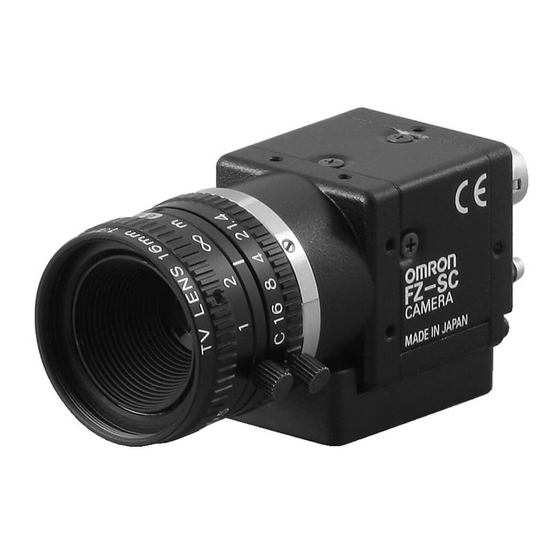

視覚認識装置 FZ用 デジタルカ メ ラ
取扱説明書
オムロン製品をお買いあげいただきありがと う ございます。
この 製 品を安 全に正しくご 使 用いただくため、 お使いになる前
にこの取扱説明書をお読みになり、 十分にご理解く ださい。
お読みになった後も、 いつもお手元に置いてご利用く ださい。
* 9 0 6 6 8 2 9 - 8 A *
2006
© OMRON Corporation All Rights Reserved.
安全上のご注意
警告表示の意味
●
正しい取扱いを しなければ、この危険のために、軽
傷・中程度の傷害を負った り万一の場合には重傷
警告
や死亡に至る恐れがあ り ます。ま た、同様に重大な
物的損害を も た らす恐れがあ り ます。
警告表示
●
警告
安全を確保する 目的で直接的または間接的に人体を検出する
用途に本製品は使用でき ません。
人体保護用の検出装置と して本製品を使用しないで く だ さ い。
安全上の要点
製品を安全に使用するために、 以下のこ と を守って く だ さ い。
1. 設置環境について
・ 操作や保守の安全性を確保するため、 高圧機器や動力
機器か ら離して設置して く だ さ い。
・ 取付けにおいて、 ね じの締め付けは確実に行って く だ さ い。
2. その他
・ 専用のカ メ ラ ケーブル、 コ ン ト ロー ラ、 ス ト ロボコ ン ト ロー ラ以
外は使用しないでく だ さ い。 専用品以外を接続して通電
した場合、 機器が故障し、 高温になる恐れがあ り ます。
・ カ メ ラ裏側の拡張コネ ク タ を使用しないと きには、 コネ ク タ
についているキャ ッ プを外さ ないでく だ さ い。
・ この製品を分解した り、 修理、 改造しないでく だ さ い。
・ 万一、 異常を感じたと きには、 すぐに使用を中止し、 電源
を切った上で当社支店 ・ 営業所までご相談く だ さ い。
・ 廃棄する と きは、 産業廃棄物と して処理して く だ さ い。
使用上の注意
製品が動作不能、 誤動作、 または性能 ・ 機能への悪影響
を防ぐため、 以下のこ と を守って く だ さ い。
1. ケーブルについて
・ ケーブルを着脱する と きは、 必ずコ ン ト ロー ラ本体の電
源を切って く だ さ い。
2. 取付けについて
カ メ ラのケースは内部回路の0Vラ イ ンに接続しています。
ノ イ ズの侵入を防ぐため、 以下の内容を守って く だ さ い。
・ カ メ ラ本体を接地しないでく だ さ い。
・ カ メ ラに付いている台座は外さ ないでく だ さ い。
3. 光軸について
光軸中心がカ メ ラ ごとにばらつく こ とがあ り ます。 取付ける
と きは必ずモニタで映像の中心位置を確認してく だ さ い。
4.メ ンテナン スについて
･CCDの汚れは、 エアブラ シを使用して取り除いてく だ さい。
･シ ンナー、 ベンジ ンは使用しないでく だ さ い。
■仕様
●一般仕様
形式
形FZ-S
形FZ-SC
項目
消費電力 2.4W以下 （DC12V 0.2A以下）
10∼150Hz 片振幅0.35mm
耐振動
（加速度最大50m/s ） 3方向 各8分 10回
2
150m/s 2 6方向 各3回
耐衝撃
動作時 ： 0∼＋50℃
周囲温度 保存時 ： −25∼＋6５℃
（ただ し、 氷結 ・ 結露のないこ と）
動作時 ・ 保存時 ： 各35∼85%RH
周囲湿度
（ただ し、 結露 しないこ と）
周囲雰囲気 腐食性ガスのないこ と
保護構造 IEC60529規格 IP20
光軸中心
X,Y : ±0.31mm
位置精度 ∂x, ∂y : ±2.1°
ケース （フロ ン ト、 リ ア） ： アルミ （Ａ ６ ０ ６ １）
材質
カ メ ラ取付ベース ： ポ リ カABS
質量 約55g （台座込み）
●性能仕様
FZ-S
形
形式
FZ-SC
項目 形
全画素読出し方式イ ン タ ー ラ イ ン転送型
撮像素子
形FZ-S ： 白黒 1/3イ ンチ白黒CCD
形FZ-SC ： 白黒 1/3イ ンチカ ラ ーCCD
有効画素数 659(H) × 494(V)
画素サイ ズ 7.4(μm) × 7.4(μm)
走査方式 ノ ン イ ン タ ー レ スモー ド
垂直周波数 74.928Hz
水平周波数 39.336KHz
画素周波数 30.682MHz
取込ラ イ ン数 12ラ イ ン∼480ラ イ ンの範囲
同期方式 内部同期
映像出力 デジ タル 10bit
ゲイ ン 形Ｆ Ｚ-S ： 0dB∼＋20dBの範囲
形Ｆ Ｚ-Ｓ Ｃ ： 0dB∼＋13dBの範囲
シ ャ ッ タ ス ピー ド
1/10∼1/50000sの範囲
レ ンズマウ ン ト Cマウ ン ト
■カメ ラの台座取付け位置を変える場合
カ メ ラの底面についている台座は、 取付け位置を天面、 側面
に変更する こ と がで き ま す。
台座の取付けね じ ４個(M2×7)を外 し、 取付け位置を変更 し
て く だ さ い。 (取付けね じ推奨締付け トルク ： 0.32N･m)
台座を天面、 側面に取り付ける と き は、 取付けね じ3個で取り
付け ま す。
■接続
①カ メ ラ ケーブル形FZ-VS□□ （別売） で、 カ メ ラ裏側の
コ ネ ク タ と コ ン ト ロー ラ形FZシ リ ーズのカ メ ラ接続コ ネ ク タ
に接続し ます。
カ メ ラケー ブル
拡張コネ クタ
FZ-VS□□
カ メ ラケー ブル
銘板
接続コネ クタ
※カ メ ラ ケーブル形FZ-VS、 FZ-VSL、 FZ-VSBには
極性があ り ます。 銘板の貼られている側をコ ン ト ロー ラ
に接続して く だ さ い。
■外形寸法
14.5 22
3-M2 深さ 3.0
(7.3)
40
3-M2 深さ 3.0（両側）
14.5 22
10.5
28
24
1"-32UN-2A（Cマウント）
5.5 33.5
9.5 9.5
10.5
2-M4 深さ 5.5
1/4-20UNC 深さ 5.5
ご使用に際してのご承諾事項
①安全を確保する目的で直接的または間接的に人体を検出する用途に、 本製品を使用
しないで く だ さ い。 同用途には、 当社センサカタログに掲載 している安全センサを ご使用
く だ さ い。
②下記用途に使用さ れる場合、 当社営業担当者までご相談の う え仕様書な どによ り ご確
認いただ く と と もに、 定格 ・ 性能に対 し余裕を持った使い方や、 万一故障があって も危
険を最小にする安全回路な どの安全対策を講じて く だ さ い。
a)屋外の用途、 潜在的な化学的汚染あるいは電気的妨害を被る用途
ま たはカタ ログ、 取扱説明書等に記載のない条件や環境での使用
b)原子力制御設備、 焼却設備、 鉄道 ・ 航空 ・ 車両設備、 医用機械、 娯楽機械、
安全装置、 および行政機関や個別業界の規制に従う設備
c)人命や財産に危険が及びう る システム ・ 機械 ・ 装置
d)ガス、 水道、 電気の供給システムや24時間連続運転システムな どの
高い信頼性が必要な設備
e)その他、 上記 a) ∼ d) に準ずる、 高度な安全性が必要と さ れる用途
＊上記は適合用途の条件の一部です。 当社のベス ト、 総合カタログ ・ データ シー ト等最新版
のカタログ、 マニュアルに記載の保証 ・ 免責事項の内容を よ く 読んでご使用く だ さ い。
インダス トリアルオー トメーションビジネスカンパニー
●お問い合わせ先
0 1 2 0 - 9 1 9 - 0 6 6
カスタマサポー トセンタ
フ リ ーコール
携帯電話 ・ PHSな ど ではご利用いただけませんので、 その場合は下記電話番号へおかけ く だ さ い。
055-982-5015
電話
(通話料がかかり ます)
〔技術のお問い合わせ時間〕
■営業時間 ： 8:00∼21:00
■営 業 日： 365日
■上記フ リ −コ−ル以外のFAシステム機器の技術窓口 ：
055-977-6389
カ メ ラ
電話
(通話料がかかり ます)
FZ-SC/S
〔営業のお問い合わせ時間〕
■営業時間 ： 9:00∼12:00／13:00∼17:30 (土 ・ 日 ・ 祝祭日は休業）
■営 業 日： 土 ・ 日 ・ 祝祭日／春期 ・ 夏期 ・ 年末年始休暇を除く
●FAXによるお問い合わせは下記を ご利用く だ さ い。
カスタマサポー トセンタ お客様相談室 Ｆ Ａ Ｘ 055-982-5051
●その他のお問い合わせ先
納期 ・ 価格 ・ 修理 ・ サンプル ・ 仕様書は貴社のお取引先、
ま たは貴社担当オムロ ン営業員にご相談く だ さ い。
B q 2009年 10月
(5.4)
（単位 ： mm）
