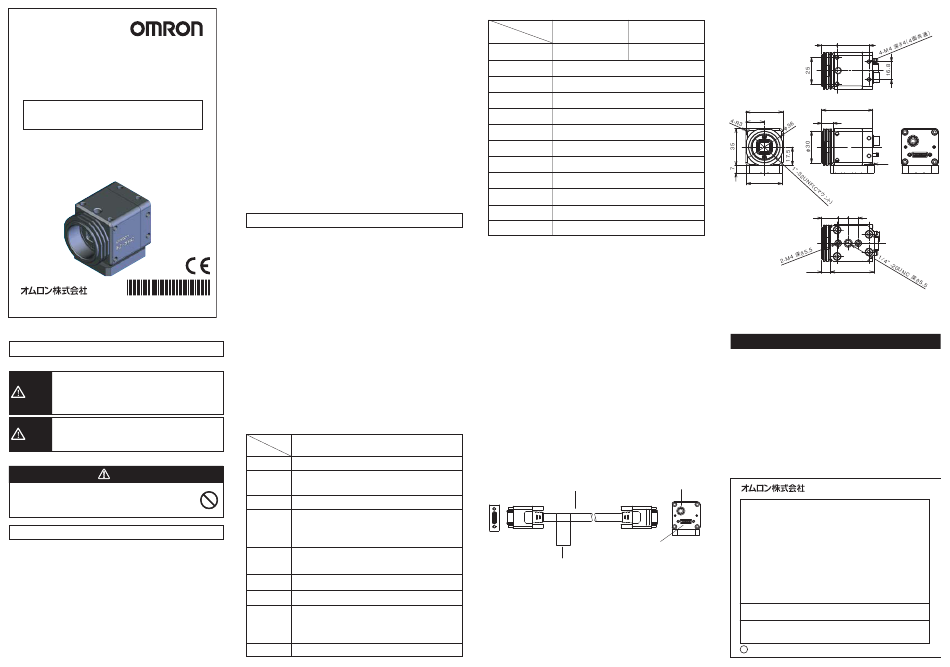

FZ-SHC/SH
視覚認識装置 形FZ用 高速デジタルカ メ ラ
取扱説明書
このたびは、 本製品をお買い上げいただきまして、 まことにありがと うございます。
ご使用に際しては、 次の内容をお守り く ださい。
  ・ 電気の知識を有する専門家がお取り扱いく ださい。
  ・ この取扱説明書をよく お読みになり、 十分にご理解のうえ、 正しく ご使用く ださい。
  ・ この取扱説明書はいつでも参照できるよう大切に保管してく ださい。
* 2 1 3 5 1 6 5 - 7 A *
OMRON Corporation
2010
All Rights Reserved.
©
安全上のご注意
● 警告表示の意味
正 しい取扱いを しなければ、この危険のために、
軽傷・中程度の傷害を負った り、万一の場合に
警告
は重傷や死亡に至る恐れがあ り ます。ま た、同様
に重大な物的損害を もた らす恐れがあ り ます。
正 しい取扱いを しなければ、この危険のために、
注意
時に軽傷・中程度の傷害を負った り、あるいは物
的損害を受ける恐れがあ り ます。
● 警告表示
警告
安全を確保する目的で直接的または間接的に人体を検
出する用途に本製品は使用でき ません。 人体保護用の
検出装置と して本製品を使用 しないで く だ さ い。
安全上の要点
製品を安全に使用するために、 以下のこ と を守って く だ さ い。
1. 設置・保管場所について
次のよ う な場所には設置・保管しないで く だ さ い。
・周囲温度が定格の範囲を超え る場所
・温度変化が急激な場所 (結露する場所)
・相対湿度が 35 ∼ 85%RH の範囲を超え る場所
・腐食性ガス、 可燃性ガスがあ る場所、 塵埃、 塩分、 金属粉があ
る場所
・振動や衝撃が直接加わる場所
・強い外乱光 (レ ーザ光、 アー ク溶接光など) があたる場所
・直射日光があたる場所や暖房器具のそば
・水・油・化学薬品の飛沫があ る場所
・強磁界、 強電界があ る場所
・高圧機器や動力機器のそば
2. 取付けについて
取付けにおいて、 ねじの締め付けは確実に行って く だ さ い。 カ メ ラの
ケースは内部回路の 0V ラ イ ンに接続しています。 ノ イ ズの侵入を
防ぐため、 以下の内容を守って く だ さ い。
・カ メ ラ本体を接地しないで く だ さ い。
・設置の際は、 必ず台座を使用して く だ さ い。
3. その他
・専用のカ メ ラ ケーブル、 コ ン ト ロ ー ラ、 ス ト ロボコ ン ト ロ ー ラ以外は使
用しないで く だ さ い。 専用品以外を接続して通電した場合、 機器
が故障する恐れがあ り ます。
・カ メ ラ裏側の拡張コ ネ ク タ を使用しないと き には、コ ネ ク タ につい
ているキ ャ ッ プを外さ ないで く だ さ い。
・この製品を分解した り、 修理、 改造しないで く だ さ い。
・万一、 異常を感じた と き には、 すぐに使用を中止し、 電源を切っ
た上で当社支店・営業所までご相談く だ さ い。
・本製品を廃棄する と きは、 産業廃棄物と して処理して く だ さ い。
使用上の注意
製品が動作不能、 誤動作、 または性能 ・ 機器への悪影響を防ぐた
め、 以下のこ と を守って く だ さ い。
1. ケーブルについて
・ケーブルを着脱する と きは、必ずコ ン ト ロー ラ本体の電源を切って
く だ さ い。
2. 光軸について
・ 光軸中心がカ メ ラ ごとにばらつく こ とがあ り ます。 取付ける と きは必
ずモニタで映像の中心位置を確認して く だ さ い。
3. メ ンテナ ン スについて
・CCD 部に大き なゴ ミ や、 ホコ リ が付いた場合は、 ブロアブラ シ (カ メ
ラ レ ンズ用)で吹き飛ば して く だ さ い。 呼気で吹き飛ばすこ とは避
けて く だ さ い。
・シ ンナー、 ベン ジ ン、 アセ ト ン、 灯油類は使用しないで く だ さ い。
4. 撮像素子について
・計測条件や感度によ り画像中心に縦方向の線が入る こ とがあ り
ますが、 撮像素子の構造によ る もので故障ではあ り ません。
■仕様
●一般仕様
形式
形FZ-SHC/SH
項目
消費電力
3.6W以下 (DC12V 0.3A以下)
10∼150Hz 片振幅0.35mm
耐振動
2
(加速度最大50m/ s
) 3方向 (X/Y/Z)  各8分 10回
耐衝撃
2 
150m/ s
6方向 (上下、 左右、 前後)  各3回
動作時 : 0∼+40℃
周囲温度
保存時 : −25∼+65℃
(ただ し、 氷結 ・ 結露のないこ と)
動作時 ・ 保存時 : 各35∼85%RH
周囲湿度
(ただ し、 結露 しないこ と)
周囲雰囲気
腐食性ガスのないこ と
保護構造
IEC60529規格 IP20
ケース : アルミ合金
材質
カ メ ラ取付台座 : PC/ABS
台座ネ ジ部 : 低カ ド ミ ウム真鍮
質量
約105 g (台座込み)
●性能仕様
形式
形FZ-SHC
形FZ-SH
項目
撮像素子
1/3イ ンチカラーCCD
1/3イ ンチモノ クロCCD
転送方式
全画素読出 し方式イ ンターライ ン転送型
有効画素数
644(H)×484(V)
画素サイ ズ
7.4(μm)×7.4(μm)
走査方式
ノ ンイ ンター レスモー ド
フ レームレー ト
204fps
取込ライ ン数
12ライ ン∼480ライ ンの範囲
同期方式
内部同期
映像出力
デジタル 10
bit
ゲイ ン
0dB∼18.34dBの範囲
シ ャ ッ タース ピー ド
1/10∼1/50000 s の範囲
レンズマウ ン ト
Cマウ ン ト
■付属品
本体、 取扱説明書 (本書)
■カメ ラの台座取付け位置を変える場合
カ メ ラの底面についている台座は、 取付け位置を天面、 側面に変
更する こ とができ ます。 台座の取付けねじ4個(M4×8)を外し、 取付
け位置を変更して く だ さ い。 (取付けねじ推奨締付け ト ルク : 1.2N・m)
■接続
①カ メ ラ ケーブル形FZ-VS□□ (別売) で、 カ メ ラ裏側のコ ネ ク タ と コ
ン ト ロ ー ラ形FZシ リ ーズのカ メ ラ接続コ ネ ク タ に接続し ます。
カ メ ラケー ブル
拡張コネ ク タ
FZ-VS□□
カメ ラケーブル
接続コネ ク タ
銘板
※カ メ ラ ケーブル形FZ-VS、 FZ-VSL、 FZ-VSBには極性があ り ま
す。 銘板の貼られている側をコ ン ト ロ ー ラに接続して く だ さ い。
■外形寸法
14.5
30.2
48.2
35
17.5
10.5
34
15.5
9.5 9.5
8.3
40.9
ご使用に際してのご承諾事項
①安全を確保する目的で直接的または間接的に人体を検出する用途に、 本製品を使用 し
ないで く だ さ い。 同用途には、 当社センサカタログに掲載 している安全センサを ご使用く
だ さ い。
②下記用途に使用さ れる場合、 当社営業担当者までご相談の う え仕様書な どによ り ご確
認いただ く と と もに、 定格 ・ 性能に対 し余裕を持った使い方や、 万一故障があって も危険
を最小にする安全回路な どの安全対策を講じて く だ さ い。
a)屋外の用途、 潜在的な化学的汚染あるいは電気的妨害を被る用途
またはカタログ、 取扱説明書等に記載のない条件や環境での使用
b)原子力制御設備、 焼却設備、 鉄道 ・ 航空 ・ 車両設備、 医用機械、 娯楽機械、
安全装置、 および行政機関や個別業界の規制に従う設備
c)人命や財産に危険が及びう る システム ・ 機械 ・ 装置
d)ガス、 水道、 電気の供給システムや24時間連続運転システムな どの
高い信頼性が必要な設備
e)その他、 上記 a) ∼ d) に準ずる、 高度な安全性が必要と さ れる用途
*上記は適合用途の条件の一部です。 当社のベス ト、 総合カタログ ・ データ シー ト等最新版
のカタログ、 マニュアルに記載の保証 ・ 免責事項の内容を よ く 読んでご使用く だ さ い。
インダス トリアルオー トメーションビジネスカンパニー
●お問い合わせ先
0 1 2 0 - 9 1 9 - 0 6 6
カスタマサポー トセンタ
フ リ ーコール
携帯電話 ・ PHSな ど ではご利用いただけませんので、 その場合は下記電話番号へおかけ く だ さ い。
055-982-5015
電話
(通話料がかかり ます)
〔技術のお問い合わせ時間〕
カ メ ラ
 ■営業時間 : 8:00∼21:00
FZ-SHC
 ■営 業 日: 365日
 ■上記フ リ −コ−ル以外のセンシング機器の技術窓口 :
FZ-SH
055-982-5002
電話
(通話料がかかり ます)
〔営業のお問い合わせ時間〕
 ■営業時間 : 9:00∼12:00/13:00∼17:30 (土 ・ 日 ・ 祝祭日は休業)
 ■営 業 日: 土 ・ 日 ・ 祝祭日/春期 ・ 夏期 ・ 年末年始休暇を除く
●FAXによるお問い合わせは下記を ご利用く だ さ い。
カスタマサポー トセンタ お客様相談室 F A X 055-982-5051
●その他のお問い合わせ先
納期 ・ 価格 ・ 修理 ・ サンプル ・ 仕様書は貴社のお取引先、
または貴社担当オムロ ン営業員にご相談く だ さ い。
q 2009年10月
(1)
(単位 : mm)
