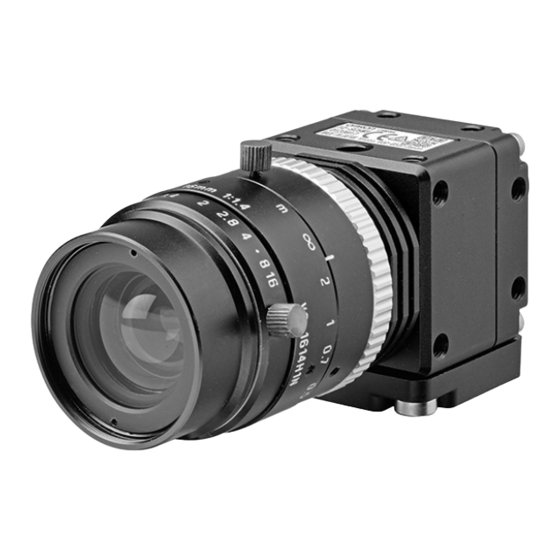

5 mega pixel digital camera for model fz/fh visual inspection system

Advertisement

FZ-SC5M3/S5M3
視覚認識装置 形 FZ/FH 用 500 万画素デジタルカメラ
* 3 1 2 6 6 7 7 - 1 A *
2017
2.取付けについて
取付けにおいて、 ね じの締め付けは確実に行って く だ さ い。
カ メ ラのケー スは内部回路の 0V ラ イ ンに接続しています。
ノ イ ズの侵入を防ぐため、 以下の内容を守って く だ さ い。
・カ メ ラ本体を接地しないで く だ さ い。
・カ メ ラに付いている台座は外さ ないで く だ さ い。
3. その他
・専用のカ メ ラ ケーブル、 コ ン ト ロ ー ラ、 ス ト ロボコ ン ト ロ ー ラ以外は使
用しないで く だ さ い。 専用品以外を接続して通電した場合、 機器
が故障する恐れがあ り ます。
・ カ メ ラ ケーブルに無理な応力がかから ないよ う に設置して く だ さ い。
ケーブルが断線し、 正常な計測ができ な く なる可能性があ り ます。
・カ メ ラ裏側の拡張コ ネ ク タ を使用しないと き には、コ ネ ク タ につい
ているキ ャ ッ プを外さ ないで く だ さ い。
・この製品を分解した り、 修理、 改造しないで く だ さ い。
・万一、 異常を感じた と き には、 すぐに使用を中止し、 電源を切っ
た上で当社支店・営業所までご相談く だ さ い。
・本製品を廃棄する と きは、 産業廃棄物と して処理して く だ さ い。
使用上の注意
製品が動作不能、 誤動作、 ま たは性能・機器への悪影響を防ぐ
ため、 以下のこ と を守って く だ さ い。
1.ケーブルについて
・ケー ブルを着脱する と きは、 必ずコ ン ト ロ ー ラ本体の電源を切って く
だ さ い。 カ メ ラ ケー ブルを指定の長さ以上で使用 しないで く だ さ い。
2.光軸について
・光軸中心がカ メ ラ ごとにばらつく こ とがあ り ます。 取付ける と きは
必ずモニタで映像の中心位置を確認して く だ さ い。
3.メ ンテナンスについて
・撮像素子表面に大き なゴ ミ や、 ホコ リ が付いた場合は、 ブロアブ
ラ シ(カ メ ラ レ ンズ用)で吹き飛ば して く だ さ い。 呼気で吹き飛ば
すこ とは さ けて く だ さ い。
・シ ンナー、 アルコール、 ベン ジ ン、 アセ ト ン、 灯油類は使用しないで
く だ さ い。
形 FZ-SC5M3/S5M3
2.6W 以下 (DC13V)
約 85g(台座込み)
形 FZ-SC5M3
形 FZ-S5M3
2/3 インチカラー CMOS
2/3 インチモノクロ CMOS
有効画素数
2448(H)×2048(V)
3.45 ( μm ) ×3.45 ( μm )
画素サイズ
走査方式
ノ ンインターレスモー ド
フ レームレー ト
25.6fps
取込ライン数
4 ライン∼2048 ラインの範囲
同期方式
内部同期
映像出力
デジタル 10bit
ゲイン
0∼24dB の範囲
シ ャ ッ タースピー ド
1/10∼1/50000s の範囲
レンズマウン ト
C マウン ト
カ メ ラ ケーブル形 FZ-VS□□ (別売)で、カ メ ラ裏側のコ ネ ク タ と
コ ン ト ロ ー ラのカ メ ラ接続コ ネ ク タ に接続し ます。
※カ メ ラ ケーブルには極性があ り ます。銘板の貼られている側をコ
ン ト ロ ー ラに接続して く だ さ い。
※カ メ ラ ケーブルを装着する際、推奨 ト ルク (0.15N・m) で固定ネ
ジを締め付けてく ださい。カメ ラコネク タに過度に力を加え る と、
故障の原因になる場合があ り ます。
※形 FH シ リ ーズでご使用の場合、カ メ ラ ケーブルのコ ン ト ロ ー ラ側
に、形 ZCAT2035-0930A(TDK 製)相当のフ ェ ラ イ ト コアを
装着してご使用く だ さ い。( 形 FH-L シ リ ーズを除く)
14.5
22.7
4-M4 深さ4 ( 3面共通)
40.7
35
10.5
1
1"-32UNF ( Cマウン ト)
34
15.5
9.5
9.5
10
31.7
19±0.1
取付穴加工寸法
2-M4 深さ5.5
1/4" 20UNC 深さ5.5
