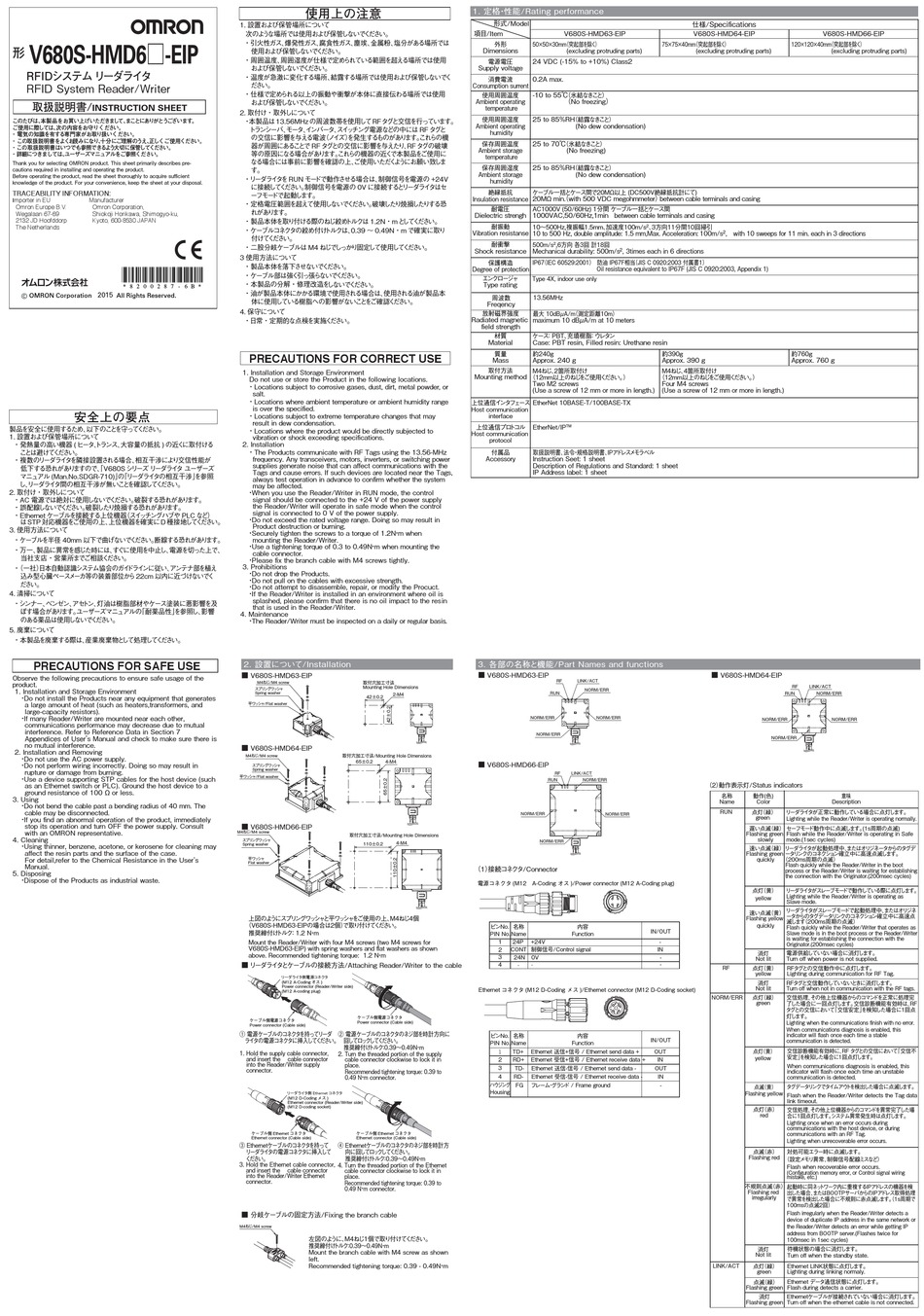

Omron V680S-HMD63-EIP Instruction Sheet

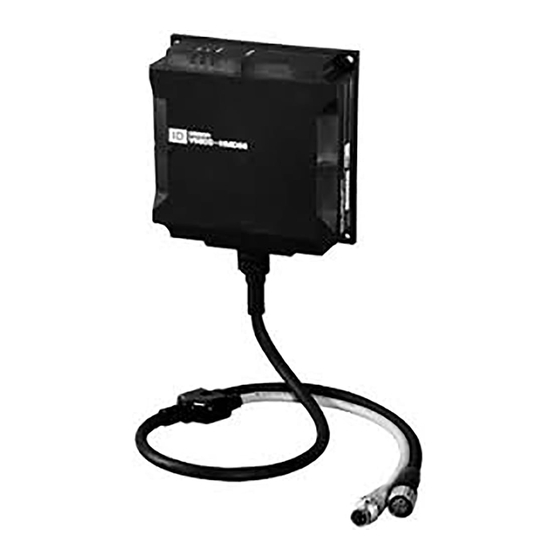

V680S-HMD6□-EIP
形
RFIDシステム リ ーダライ タ
RFID System Reader/Writer
取扱説明書/
INSTRUCTION SHEET
このたびは、 本製品をお買い上げいただきま し て、 まことにありがとう ご ざいます。
ご使用に際しては、 次の内容をお守りください。
・ 電気の知識を有する専門家がお取り扱いください。
・ この取扱説明書をよく お 読みになり、 十分にご理解のうえ、 正しくご使用ください。
・ この取扱説明書はいつでも参照でき る よ う 大切に保管してください。
・ 詳細につきましては、 ユーザーズマニュアルをご参照ください。
Thank you for selecting OMRON product. This sheet primarily describes pre-
cautions required in installing and operating the product.
Before operating the product, read the sheet thoroughly to acquire sufficient
knowledge of the product. For your convenience, keep the sheet at your disposal.
TRACEABILITY INFORMATION:
Importer in EU Manufacturer
Omron Europe B.V. Omron Corporation,
Wegalaan 67-69 Shiokoji Horikawa, Shimogyo-ku,
2132 JD Hoofddorp Kyoto, 600-8530 JAPAN
The Netherlands
* 8 2 0 0 2 8 7 - 6 B *
2015
© OMRON Corporation All Rights Reserved.
安全上の要点
製品を安全に使用するため、 以下のこ と を守って く だ さ い。
1. 設置および保管場所について
・発熱量の高い機器 ( ヒータ、 ト ラ ンス、 大容量の抵抗 ) の近く に取付ける
こ と は避けて く だ さ い。
・複数のリ ーダライ タ を隣接設置さ れる場合、 相互干渉によ り交信性能が
低下する恐れがあ り ますので、 「 V680S シ リ ーズ リ ーダライ タ ユーザーズ
マニュアル (Man.No.SDGR-710)」 の 「リ ーダライ タの相互干渉」 を参照
し、 リ ーダライ タ間の相互干渉が無いこ と を確認 して く だ さ い。
2. 取付け・取外 しについて
・AC 電源では絶対に使用 しないで く だ さ い。 破裂する恐れがあ り ます。
・誤配線 しないで く だ さ い。 破裂 した り焼損する恐れがあ り ます。
・Ethernet ケー ブルを接続する上位機器 （スイ ッ チングハブや PLC な ど）
はSTP 対応機器を ご使用の上、 上位機器を確実に D 種接地 して く だ さ い。
3. 使用方法について
・ケー ブルを半径 40mm 以下で曲げないで く だ さ い。 断線する恐れがあ り ます。
・万一、 製品に異常を感じ た時には、 す ぐに使用を中止 し、 電源を切っ た上で、
当社支店・営業所ま でご相談く だ さ い。
・ （一社） 日本自動認識システム協会のガイ ドライ ンに従い、 アンテナ部を植え
込み型心臓ペース メ ーカ等の装着部位か ら 22cm 以内に近づけないで く
だ さ い。
4. 清掃について
・シ ンナー、 ベンゼン、 アセ ト ン、 灯油は樹脂部材やケース塗装に悪影響を及
ぼす場合があ り ます。 ユーザーズマニュアルの 「耐薬品性」 を参照 し、 影響
のある薬品は使用 しないで く だ さ い。
5. 廃棄について
・本製品を廃棄する際は、 産業廃棄物と して処理 して く だ さ い。
PRECAUTIONS FOR SAFE USE
Observe the following precautions to ensure safe usage of the
product.
1. Installation and Storage Environment
・ Do not install the Products near any equipment that generates
a large amount of heat (such as heaters,transformers, and
large-capacity resistors).
・ If many Reader/Writer are mounted near each other,
communications performance may decrease due to mutual
interference. Refer to Reference Data in Section 7
s Manual and check to make sure there is
no mutual interference.
2. Installation and Removing
・ Do not use the AC power supply.
・ Do not perform wiring incorrectly. Doing so may result in
rupture or damage from burning.
・ Use a device supporting STP cables for the host device (such
as an Ethernet switch or PLC). Ground the host device to a
ground resistance of 100 Ω or less.
3. Using
・ Do not bend the cable past a bending radius of 40 mm. The
cable may be disconnected.
・ If you find an abnormal operation of the product, immediately
stop its operation and turn OFF the power supply. Consult
with an OMRON representative.
4. Cleaning
・ Using thinner, benzene, acetone, or kerosene for cleaning may
affect the resin parts and the surface of the case.
For detail,refer to the Chemical Resistance in the User's
Manual.
5. Disposing
・ Dispose of the Products as industrial waste.
使用上の注意
1. 設置および保管場所について
次のよ う な場所では使用および保管 しないで く だ さ い。
・引火性ガス、 爆発性ガス、 腐食性ガス、 塵埃、 金属粉、 塩分がある場所では
使用および保管 しないで く だ さ い。
・周囲温度、 周囲湿度が仕様で定め ら れている範囲を超え る場所では使用
および保管 しないで く だ さ い。
・温度が急激に変化する場所、 結露する場所では使用および保管 しないで く
だ さ い。
・仕様で定め ら れる以上の振動や衝撃が本体に直接伝わる場所では使用
および保管 しないで く だ さ い。
2. 取付け・取外 しについて
・ 本製品は13.56MHz の周波数帯を使用 してRFタ グ と交信を行っています。
ト ラ ンシーバ、 モータ、 イ ンバータ、 スイ ッ チング電源な どの中には RF タ グ と
の交信に影響を与え る電波 （ノ イ ズ） を発生する ものがあ り ます。 これ らの機
器が周囲にある こ と で RF タ グ との交信に影響を与えた り、 RF タ グの破壊
等の原因になる場合があ り ます。 これ らの機器の近く で本製品を ご使用に
なる場合には事前に影響を確認の上、 ご使用いただ く よ う にお願い致 し ま
す。
・リ ーダライ タ を RUN モー ドで動作さ せる場合は、 制御信号を電源の +24V
に接続 して く だ さ い。 制御信号を電源の 0V に接続する と リ ーダライ タはセ
ー フモー ドで起動 し ます。
・定格電圧範囲を超えて使用 しないで く だ さ い。 破壊 した り焼損 した り する恐
れがあ り ます。
・製品本体を取り付ける際のね じ絞め トルクは 1.2N・m と して く だ さ い。
・ケー ブルコネ ク タの絞め付け トルクは、 0.39 ∼ 0.49N・m で確実に取り
付けて く だ さ い。
・二股分岐ケー ブルは M4 ね じ で し っか り固定 して使用 して く だ さ い。
3 使用方法について
・製品本体を落下さ せないで く だ さ い。
・ケー ブル部は強く 引っ張ら ないで く だ さ い。
・本製品の分解・修理改造を しないで く だ さ い。
・油が製品本体にかかる環境で使用さ れる場合は、 使用さ れる油が製品本
体に使用 している樹脂への影響がないこ と を ご確認く だ さ い。
4. 保守について
・日常・定期的な点検を実施く だ さ い。
PRECAUTIONS FOR CORRECT USE
1. Installation and Storage Environment
Do not use or store the Product in the following locations.
・Locations subject to corrosive gases, dust, dirt, metal powder, or
salt.
・Locations where ambient temperature or ambient humidity range
is over the specified.
・Locations subject to extreme temperature changes that may
result in dew condensation.
・Locations where the product would be directly subjected to
vibration or shock exceeding specifications.

2. Installation

・The Products communicate with RF Tags using the 13.56-MHz
frequency. Any transceivers, motors, inverters, or switching power
supplies generate noise that can affect communications with the
Tags and cause errors. If such devices are located near the Tags,
always test operation in advance to confirm whether the system
may be affected.
・ When you use the Reader/Writer in RUN mode, the control
signal should be connected to the +24 V of the power supply
the Reader/Writer will operate in safe mode when the control
signal is connected to 0 V of the power supply.
・ Do not exceed the rated voltage range. Doing so may result in
Product destruction or burning.
・ Securely tighten the screws to a torque of 1.2N ・ m when
mounting the Reader/Writer.
・ Use a tightening torque of 0.3 to 0.49N ・ m when mounting the
cable connector.
・ Please fix the branch cable with M4 screws tightly.
3. Prohibitions
・ Do not drop the Products.
・ Do not pull on the cables with excessive strength.
・ Do not attempt to disassemble, repair, or modify the Procuct.
・ If the Reader/Writer is installed in an environment where oil is
splashed, please confirm that there is no oil impact to the resin
that is used in the Reader/Writer.
4. Maintenance
・ The Reader/Writer must be inspected on a daily or regular basis.
2. 設置について/Installation
■ V680S-HMD63-EIP
取付穴加工寸法
M4ね じ/M4 screw
Mounting Hole Dimensions
スプリ ングワ ッ シ ャ
Spring washer
2-M4
42±0.2
平ワ ッ シ ャ/Flat washer
■ V680S-HMD64-EIP
M4ね じ/M4 screw 取付穴加工寸法/Mounting Hole Dimensions
65±0.2 4-M4
スプリ ングワ ッ シ ャ
Spring washer
平ワ ッ シ ャ/Flat washer
■ V680S-HMD66-EIP
M4ね じ/M4 screw
取付穴加工寸法/Mounting Hole Dimensions
スプリ ングワ ッ シ ャ
4-M4
Spring washer 110±0.2
平ワ ッ シ ャ
Flat washer
上図のよ う にスプリ ングワ ッ シ ャ と平ワ ッ シ ャ を ご使用の上、 M4ね じ4個
（V680S-HMD63-EIPの場合は2個） で取り付けて く だ さ い。
推奨締付け トルク ： 1.2 N ・ m
Mount the Reader/Writer with four M4 screws (two M4 screws for
V680S-HMD63-EIP) with spring washers and flat washers as shown
above. Recommended tightening torque: 1.2 N ・ m
■ リ ーダライ タ とケー ブルの接続方法/Attaching Reader/Writer to the cable
リーダライタ側電源コネクタ
(M12 A-Coding オス )
Power connector (Reader/Writer side)
(M12 A-coding plug)
ケーブル側電源コネクタ
ケーブル側電源コネクタ
Power connector (Cable side)
Power connector (Cable side)
① 電源ケーブルのコネ クタ を持って リ ーダ ② 電源ケーブルのコネ クタのネ ジ部を時計方向に
ライ タの電源コネクタに挿入して く だ さい。 回してロ ッ ク して く だ さ い。
推奨締付け トルク ： 0.39∼0.49N ・ m
1. Hold the supply cable connector, 2. Turn the threaded portion of the supply
and insert the cable connector
cable connector clockwise to lock it in
into the Reader/Writer supply
place.
connector.
Recommended tightening torque: 0.39 to
0.49 N ・ m connector.
リーダライタ側 Ethernet コネクタ
(M12 D-Coding メス )
Ethernet connector (Reader/Writer side)
(M12 D-coding socket)
ケーブル側 Ethernet コネクタ ケーブル側 Ethernet コネクタ
Ethernet connector (Cable side) Ethernet connector (Cable side)
③ Ethernetケーブルのコネ クタ を持って ④ Ethernetケーブルのコネ クタのネ ジ部を時計方
リ ーダライ タの電源コネ クタに挿入して 向に回してロ ッ ク して く だ さ い。
く だ さ い。 推奨締付け トルク ： 0.39∼0.49N ・ m
3. Hold the Ethernet cable connector, 4. Turn the threaded portion of the Ethernet
and insert the cable connector
cable connector clockwise to lock it in
into the Reader/Writer Ethernet
place.
connector.
Recommended tightening torque: 0.39 to
・
0.49 N m connector.
■ 分岐ケー ブルの固定方法/Fixing the branch cable
M4ね じ/M4 screw
左図のよ う に、 M4ね じ1個で取り付けて く だ さ い。
推奨締付け トルク ： 0.39∼0.49N ・ m
Mount the branch cable with M4 screw as shown
left.
Recommended tightening torque: 0.39 - 0.49N
1. 定格 ・ 性能/Rating performance
形式/Model
V680S-HMD63-EIP
項目/Item
外形 50×50×30mm （突起部を除く）
Dimensions
(excluding protruding parts)
24 VDC (-15% to +10%) Class2
電源電圧
Supply voltage
0.2A max.
消費電流
Consumption surrent
-10 to 55℃
使用周囲温度 （氷結な き こ と）
Ambient operating （No freezing）
temperature
25 to 85％RH
使用周囲湿度 （結露な き こ と）
Ambient operating (No dew condensation)
humidity
25 to 70℃
保存周囲温度 （氷結な き こ と）
Ambient storage (No freezing)
temperature
25 to 85％RH
保存周囲湿度 （結露な き こ と）
Ambient storage (No dew condensation)
humidity
絶縁抵抗 ケー ブル一括と ケース間で20MΩ以上 (DC500V絶縁抵抗計にて)
Insulation resistance 20MΩ min. （with 500 VDC megohmmeter） between cable terminals and casing
耐電圧 AC1000V (50/60Hz) 1分間 ケー ブル一括と ケース間
Dielectric strengh 1000VAC,50/60Hz,1min between cable terminals and casing
耐振動 10∼500Ｈ ｚ ， 複振幅1.5ｍ ｍ、 加速度100m/s
Vibration resistanse 10 to 500 Hz, double amplitude: 1.5 mm,Max. Acceleration: 100m/s
耐衝撃 500m/s ， 6方向 各3回 計18回
2
Shock resistance Mechanical durability: 500m/s
IP67 （ IEC 60529:2001） 防油 IP67F相当 （JIS C 0920:2003 付属書1）
保護構造
Oil resistance equivalent to IP67F (JIS C 0920:2003, Appendix 1)
Degree of protection
エ ンクロー ジ ャ Type 4X, indoor use only
Type rating
13.56MHz
周波数
Freqency
放射磁界強度 最大 10dBμA/m （測定距離10m）
Radiated magnetic maximum 10 dBμA/m at 10 meters
field strength
材質 ケース ： PBT、 充填樹脂 ： ウ レタ ン
Material Case: PBT resin, Filled resin: Urethane resin
質量 約240g
Mass Approx. 240 g
取付方法 M4ね じ、 2箇所取付け
Mounting method
（12mm以上のね じ を ご使用 く だ さ い。 ）
Two M2 screws
(Use a screw of 12 mm or more in length.)
上位通信イ ンタ フ ェ ース EtherNet 10BASE-T/100BASE-TX
Host communication
interface
上位通信プロ ト コル EtherNet/IP
TM
Host communication
protocol
付属品 取扱説明書、 法令 ・ 規格説明書、 IPア ド レス メ モラベル
Accessory Instruction Seet: 1 sheet
Description of Regulations and Standard: 1 sheet
IP Address label: 1 sheet
3. 各部の名称と機能/Part Names and functions
■ V680S-HMD63-EIP
RF LINK/ACT
NORM/ERR
RUN
NORM/ERR NORM/ERR
NORM/ERR
■ V680S-HMD66-EIP
RF LINK/ACT
RUN NORM/ERR
NORM/ERR NORM/ERR
NORM/ERR
（1） 接続コネ ク タ/Connector
電源コネクタ (M12 A-Coding オス )/Power connector (M12 A-Coding plug)
ピンNo. 名称 内容
PIN No. Name Function
1 24P +24V
2 CONT 制御信号/Control signal
3
24N 0V
- -
4
Ethernet コネクタ (M12 D-Coding メス )/Ethernet connector (M12 D-Coding socket)
ピンNo. 名称 内容
PIN No. Name Function
1 TD+ Ethernet 送信+信号 / Ethernet send data +
RD+ Ethernet 受信+信号 / Ethernet receive data +
2
3 Ethernet 送信-信号 / Ethernet send data -
TD-
4 RD- Ethernet 受信-信号 / Ethernet receive data -
ハウジング
FG フ レーム ・ グラ ン ド / Frame ground
Housing
・ m
仕様/ Specifications
V 6 8 0 - S H M D 6 4 E - P I
75×75×40mm （突起部を除く） 120×120×40mm （突起部を除く）
(excluding protruding parts)
、 3方向11分間10回掃引
2
, with 10 sweeps for 11 min. each in 3 directions
2
, 3times each in 6 directions
2
約390g 約760g
Approx. 390 g Approx. 760 g
M4ね じ、 4箇所取付け
（12mm以上のね じ を ご使用 く だ さ い。 ）
Four M4 screws
(Use a screw of 12 mm or more in length.)
■ V680S-HMD64-EIP
RF
RUN
NORM/ERR
NORM/ERR
Status indicators
（2） 動作表示灯/
名称 動作(色)
Name Color
RUN 点灯 （緑） リ ーダライ タが正常に動作 している場合に点灯 し ます。
green
Lighting while the Reader/Writer is operating normally.
遅い点滅 （緑） セー フモー ド動作中に点滅 し ます。 (1s周期の点滅)
Flashing green Flash while the Reader/Writer is operating in Safe
slowly mode.(1sec cycles)
速い点滅 （緑） リ ーダライ タが起動処理中、 ま たはオ リ ジネータか らのタ グデ
Flashing green ータ リ ンクのコネ ク シ ョ ン確立中に高速点滅 し ます。
quickly （200ms周期の点滅）
Flash quickly while the Reader/Writer in the boot
process or the Reader/Writer is waiting for establishing
the connection with the Originator.(200msec cycles)
点灯 （黄） リ ーダライ タがス レー ブモー ドで動作 している際に点灯 し ます。
Lighting while the Reader/Writer is operating as
yellow
Slave mode.
リ ーダライ タがス レー ブモー ドで起動処理中、 ま たはオ リ ジネ
速い点滅 （黄）
ータか らのタ グデータ リ ンクのコネ ク シ ョ ン確立中に高速点
Flashing yellow
滅 し ます （200ms周期の点滅）
quickly
Flash quickly while the Reader/Writer that operates as
IN/OUT
Slave mode is in the boot process or the Reader/Writer
is waiting for establishing the connection with the
-
Originator.(200msec cycles)
IN
電源供給 していない場合に消灯 し ます。
消灯
-
Not lit Turn off when power is not supplied.
-
RF 点灯 （黄） RFタ グ との交信動作中に点灯 し ます。
yellow Lighting during communication for RF Tag.
消灯 RFタ グ と交信動作 していないと きに消灯 し ます。
Not lit Turn off when not in communication with the RF tags.
NORM/ERR 点灯 （緑） 交信処理、 その他上位機器か らのコマン ド を正常に処理完
green 了 した場合に一回点灯 し ます。 交信診断機能有効時は、 RF
タ グ との交信において 「交信安定」 を検知 した場合に1回点
灯 し ます。
Lighting when the communications finish with no error.
When communications diagnosis is enabled, this
indicator will flash once each time a stable
IN/OUT communication is detected.
OUT 点灯 （黄） 交信診断機能有効時に、 RF タ グ との交信において 「交信不
安定」 を検知 した場合に1回点灯 し ます。
yellow
IN
When communications diagnosis is enabled, this
OUT
indicator will flash once each time an unstable
IN
communication is detected.
-
点滅 （黄） タ グデータ リ ンクでタ イムアウ ト を検出 した場合に点滅 し ます。
Flashing yellow
Flash when the Reader/Writer detects the Tag data
link timeout.
点灯 （赤） 交信処理、 その他上位機器か らのコマン ド を異常完了 した場
red
合に1回点灯 し ます。 システム異常発生時は点灯 し ます。
Lighting once when an error occurs during
communications with the host device, or during
communications with an RF Tag.
Lighting when unrecoverable error occurs.
点滅 （赤） 対処可能エラー時に点滅 し ます。
Flashing red
（設定メ モ リ異常、 制御信号配線ミ スな ど）
Flash when recoverable error occurs.
(Configuration memory error, or Control signal wiring
mistake, etc.)
不規則点滅 （赤） 起動時に同ネ ッ トワーク内に重複するIPア ド レスの機器を検
Flashing red
出 した場合、 ま たはBOOTPサーバか らのIPア ド レス取得処理
irregularly
で異常を検出 した場合に不規則に赤点滅 し ます。 （ 1s周期で
100msの点滅2回）
Flash irregularly when the Reader/Writer detects a
device of duplicate IP address in the same network or
the Reader/Writer detects an error while getting IP
address from BOOTP server.(Flashes twice for
100msec in 1sec cycles)
待機状態の場合に消灯 し ます。
消灯
Not lit
Turn off when the standby state.
LINK/ACT 点灯 （緑） Ethernet LINK状態に点灯 し ます。
green Lighting during linking normaly.
点滅 （緑） Ethernet データ通信状態に点灯 し ます。
Flashing green Flash during detects a carrier.
消灯 Ethernetケー ブルが接続さ れていない場合に消灯 し ます。
Flashing green Turn off when the ethernet cable is not connected.
V 6 8 0 - S H M D 6 6 E - P I
(excluding protruding parts)
LINK/ACT
NORM/ERR
NORM/ERR
意味
Description
