Korenix JetCon 1301 Series Quick Installation Manual

Introduction

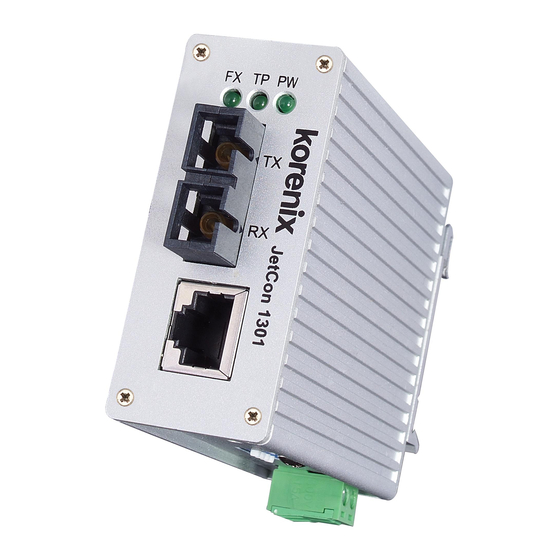

Le Convertisseur Industriel de Protocole JetCon 1301, conformément aux standards IEEE
802.3 et 802.3u, supporte 1 port 10/100Base TX plus 1 port Fibre Fast Ethernet 100FX. Le
JetCon 1301 adopte un design industriel fin et compact afin de limiter l'encombrement sur le
Rail DIN, dans les systèmes compacts. De façon à résister aux environnements difficile, le
JetCon 1301 est fabriqué dans un châssis en aluminium, et dispose d'un indice de protection
IP30.Le DIP switch 4-Pin permet de configurer le JetCon 1301 pour un fonctionnement en
mode « switch » ou en mode « convertisseur » pur. Le modèle JetCon1301 "–w" supporte un
fonctionnement dans des gammes de temperatures étendues. Pour étendre la distance du
lien, et la longueur de l'infrastructure réseau, le JetCon1301-s est équipé d'un transceiver de
forte puissance, permettant d'effectuer des laisons de 30 Kms en mode « Single » Fiber.. Il
est recommandé d'alimenter le JetCon1301 par une alimentation continue 24V (18~32V DC )
ou alterrnative 18V (18~27V AC) à travers le bloc de connexion 2-pin.
L'entrée d'alimentation est protégée contre les inversions de polarités, afin d'éviter
d'endommager le système.
Vérification du colis
En ouvrant le colis, vous trouverez
4
Le Convertisseur JetCon1301
4 Ce guide d'installation rapide
Montage du Convertisseur
4 Montez le Clip à l'arrière du convertisseur sur le Rail DIN.
Mise à la masse du JetCon 1301
Il y a une vis de mise à la masse au dessous du JetCon1301.
Connectez cette vis à un contact de masse pour assurer la
sécurité des utilisateurs, et eviter du bruit électrique.
Câblage de l'alimentaion
1. Insérez les fils positifs et négatifs dans les bornes
V+ et V- sur le connecteur d'alimentation.Accepte des
cables 24AWG
2. Serrez fermement les vis de façon à empécher les
cables de sortir des connecteurs.
Note: les tensions d'alimentations recommandées sont 24V DC(DC18~ 32 V) ou 18VAC
(AC 18~27V)
Connexion du réseau
1. Connecter le Port ETHERNET: Connecter le cable Ethernet en provenant du dispositf
connecté dans le port UTP du JetCon 1301. Le port UTP supporte la function auto MDI/MDIX
Tel:+886-2-82193000
. La LED LNK / ACT s'allumera, et clignotera pour signaler la connection du port RJ-45, et
Fax:+886-2-82193300 l'emission et la reception de données.
2. Connecter le Port Fibre: Connecter le port fibre sur votre JetCon 1301 à un autre
Business service:sales@korenix.com
disposiitif Ethernet, en suivant le schéma ci-joint.. De mauvaises connections du cable fibre
Customer service:koreCARE@korenix.com
causera un dysfonctionnement du port Ethernet.
ATTENTION RX
C'est un LASER de Classe 1
！ Ne restez pas dans le faisceau LASER
TX
Pour des liens de distances différentes, le JetCon1301 est
Cable Wiring(SC to SC)
disponible en version JetCon1301-m" pour multi-mode fibre
TX A
RX A
et "JetCon1301-s" for single-mode fibre.
La table ci-dessous illustre les specifications des transmetteurs fibres..
Lichtleiter Wellenlänge TXPwr TxPwr RxPwr RxPwr Systemleistung
Modul Glasfaser (um)
anschluss (um) (Min) (Max) (Min) (Max) (dBm)
JetCon Multi-Mode
SC 1310nm -20dBm -14dBm -31dBm 0dBm 11dBm
1301-m 50~62.5/125
JetCon Single-Mode
SC 1310nm -15dBm -8dBm -34dBm 8dBm 19dBm
1301-S 8-10/125
TxPwr(Min):Puissance émise minium TxPwr(Max):Puissance émise maximum
RxPwr(Min):Sensibilité en reception maximale RxPwr(Max):Sensibilité en réception minimale
Bilan de liaison t=Puissance émise minimum – Sensibilité en réception maximale
Note: Pour être sur que votre convertisseur fibre pourra transmettre et recevoir des données
entre 2 points, l'atténuation du câble fibre optique doit être inférieur au bilan de liaison.
Configuration des DIP Switchs du JetCon1301
Pin Nr. # Status Description Alarm Switch
DC24 V+ V- ON Enable Link Loose Forwarding function.
Pin1
Earth Ground
Off
Disable Link Loose Forwarding function (Default)
ON Set RJ-45 in 100Mbps Full Duplex mode.
Pin2
V+ V- Off
Set RJ-45 in Auto-Negotiation mode.(Default)
Anschluss für 24AWG
Kabel. JetCon1301 ON Set Fiber port in Half duplex mode.
Pin3
besitzt einen Verpolschutz
Off Set Fiber port in Full duplex mode.(Default)
ON Set JetCon1301 in pure converter mode.
Pin4
Off Set JetCon1301 in Switch converter mode.(Default)
Note: Après la configuration des DIP Switches, il est nécéssaire de réinitialiser le Jetcon1301.
Service Client Korenix
KoreCARE est le centre de service gloable de Korenix Technology's global service center,
ou notre équipe de professionnels est prète à répondre à vos questions à tous moments.
L'adresse mail du centre de service gloable de Korenix : KoreCARE@korenix.com
Introduction
RX
TX
RX B
TX B
Entfernung
(km)
2km
30km
DC24 V+ V-
V+ V-
RX RX
！
TX TX
TX A RX B
RX A TX B
TXPwr TxPwr RxPwr RxPwr
(Min) (Max) (Min) (Max)
JetCon
SC 1310nm -20dBm -14dBm -31dBm 0dBm 11dBm 2km
1301-m
JetCon
SC 1310nm -15dBm -8dBm -34dBm 8dBm 19dBm 30km
1301-S
1
2
3
4
V1.0
