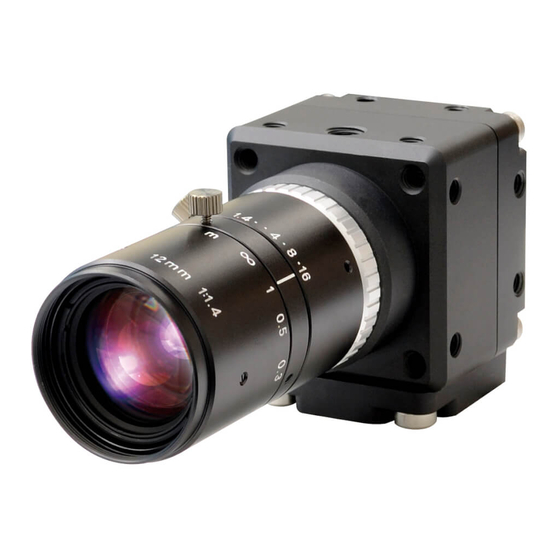

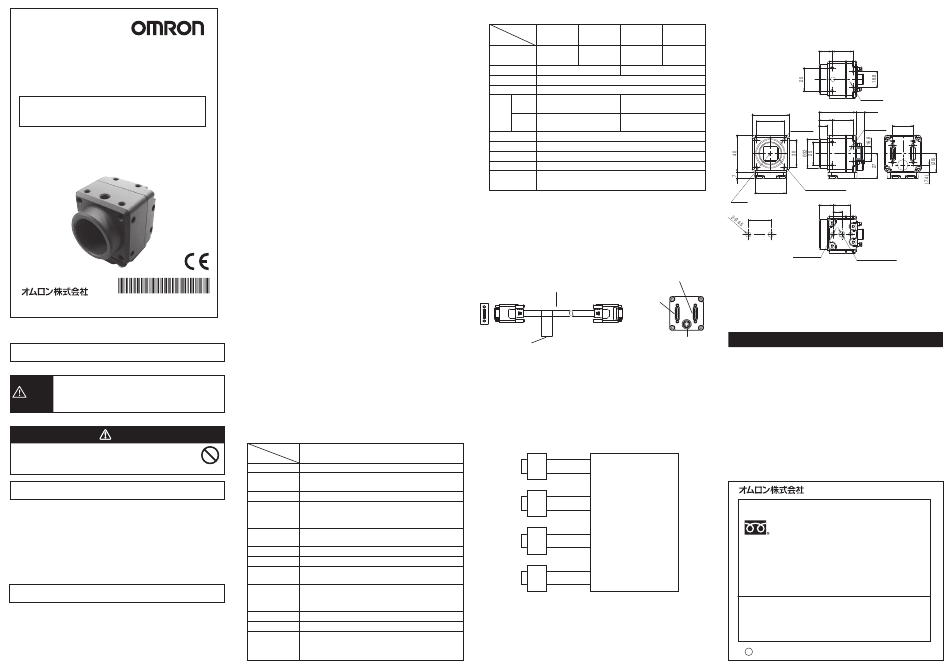

Omron FH-SC02 Instruction Sheet

FH-S□02/S□04
形
画像センサ 形FH用 200万画素/400万画素デジタルカ メ ラ
取扱説明書
オムロン製品をお買いあげいただきありがと う ございます。
この 製 品を安 全に正しくご 使 用いただくため、 お使いになる前
にこの取扱説明書をお読みになり、 十分にご理解く ださい。
お読みになった後も、 いつもお手元に置いてご利用く ださい。
* 1 6 8 0 2 3 1 -
© OMRON Corporation 2013 All Rights Reserved.
安全上のご注意
警告表示の意味
●
正しい取扱いを しなければ、この危険のために、軽
傷・中程度の傷害を負った り万一の場合には重傷
警告
や死亡に至る恐れがあ り ます。ま た、同様に重大な
物的損害を も た らす恐れがあ り ます。
警告表示
●
警告
安全を確保する 目的で直接的または間接的に人体を検出する
用途に本製品は使用でき ません。
人体保護用の検出装置と して本製品を使用しないで く だ さ い。
安全上の要点
製品を安全に使用するために、 以下のこ と を守って く だ さ い。
・ 取付けにおいて、 ネ ジの締め付けは確実に行って く だ さ い。
・ 専用のカ メ ラ ケーブル （形FZ-VS□□） 、 コ ン ト ロー ラ （形FH） 、 ス ト ロボコ ン ト
ロー ラ （形FL-TCC1、 形FLV-TCC□） 、 延長ユニ ッ ト （形FZ-VSJ）
以外は接続しないで く だ さ い。 専用品以外を接続して通電した場合、 機器
が故障し、 高温になる恐れがあ り ます。
・ 万一、 異常を感じた と きにはすぐに使用を中止し、 電源を切った上で、 当社
支店 ・ 営業所までご相談く だ さ い。
・ この製品を分解した り、 修理、 改造しないで く だ さ い。
・ 廃棄する と きは、 産業廃棄物と して処理して く だ さ い。
使用上の注意
製品が動作不能、 誤動作、 または性能 ・ 機能への悪影響を防ぐため、 以下のこ と を守っ
て く だ さ い。
1. 製品の設置 ・ 保管について
次のよ う な場所には設置 ・ 保管しないでく だ さ い。
・ 周囲温度が定格の範囲を超え る場所。
・ 温度変化が急激な場所 （結露する場所)
・ 相対湿度が35∼85%RHの範囲を超え る場所
・ 腐食性ガス、 可燃性ガスのある場所
・ 塵埃、 塩分、 金属粉がある場所
・ 振動や衝撃が直接加わる場所
・ 強い外乱光が当たる場所
・ 直射日光があたる場所
・ 水、 油、 化学薬品の飛沫がある場所
・ 強磁界、 強電界のある場所
・ 高圧機器や動力機器のそば
2. ケーブルについて
・ カ メ ラ ケーブル、 ス ト ロボコ ン ト ロー ラ ケーブルを着脱する と きは、 必ずコ ン ト ロー ラ本体の
電源を き って く だ さ い。
・ カ メ ラ ケーブルを指定の長さ以上で使用しないでく だ さ い。
・ 本製品をコ ン ト ローラ （形FH） と カ メ ラケーブル1本で接続する場合、 カ メ ラ コネク タの
CH1にカ メ ラ ケーブルを接続して く だ さ い。
・ 本製品をコ ン ト ロー ラ （形FH） と カ メ ラ ケーブル2本で接続する場合、 カ メ ラ ケーブルの
種類と長さ を合わせてご使用く だ さ い。
・ 本製品をコ ン ト ローラ （形FH） と カ メ ラケーブル2本で接続する場合、 コ ン ト ローラ側の
CH番号と カ メ ラ側のCH番号を確認の上、 接続して く だ さ い。
・ 延長ユニッ ト （形FZ-VSJ） を使用する こ とで、 カ メ ラケーブルを最大3本まで連結す
る こ とが可能です。 形FZ-VSJを用いる場合も、 推奨のカ メ ラ ケーブルを ご使用く だ さ い。
・ カ メ ラ ケーブルを装着する際、 推奨 ト ルク （0.15N ・ m） で締め付けて く だ さ い。 カ メ ラ コネ
ク タに過度に力を加え る と、 故障の原因になる場合があ り ます。
・ カ メ ラ ケーブルのコ ン ト ロー ラ側に、 形ZCAT2035-0930A （TDK製） 相当のフ ェ ラ イ ト
コアを装着してご使用く だ さ い。
・ カ メ ラ ケーブル形FZ-VS□□には極性があ り ます。 銘板の貼られている側をコ ン ト
ロー ラに接続して く だ さ い。
3. 取付けについて
カ メ ラのケース(筐体)は内部回路の0Vラ イ ンに接続しています。 ノ イ ズの侵入を防ぐため、
以下の内容を守って く だ さ い。
・ カ メ ラ本体を接地しないでく だ さ い。
・ 設置の際は、 必ず台座を使用してく だ さ い。 台座の取付ける際は、 指定のネジ
（M4×8） を推奨 ト ルク （1.2N ・ m） で締結して く だ さ い。
・ レ ンズ面 （前面） の取り付け穴を用いてカ メ ラ を固定する場合、 必ず絶縁して取付け
て く だ さ い。
4. 光軸について
・ 光軸中心がカ メ ラ ごとにばらつく こ とがあ り ます。 取付ける と きは必ずモニタで映像の
中心位置を確認して く だ さ い。 本製品は材料の性質上、 周囲の温度変化によ り光軸
中心が数画素変化する こ とがあ り ます。
4 A * 5. メ ンテナン スについて
・ 本製品の清掃には、 シ ンナー、 アルコール、 ベンジ ン、 アセ ト ン、 灯油類は使用しないで
く だ さ い。
・ 撮像素子に大きなゴ ミ や埃が付いた場合は、 ブロアブラ シ （カ メ ラ レ ンズ用） で吹き飛
ばして く だ さ い。 呼気で吹き飛ばすこ とは避けて く だ さ い。
・ レ ンズを取り外している時は、 必ずCマウ ン ト キャ ッ プを レ ンズ取付け部に装着してく だ
さ い。 撮像素子にゴ ミ や埃が付いた場合、 誤検出、 故障する恐れがあ り ます。
・ カ メ ラ裏側の使用しないコネ ク タは、 必ずコネ ク タキャ ッ プを装着してく だ さい。 コネ ク タ
キャ ッ プを外すと、 異物の侵入によ り誤作動、 故障する恐れがあ り ます。
・ 拡張コネク タには、 専用の機器 （形FL-TCC1、 形FLV-TCC□） 以外は接続しな
いでく だ さ い。
6. 撮像素子について
・ 本製品は、 撮像素子の仕様上、 計測条件や感度によ り線が入る こ とがあ り ますが、
製品の欠陥や故障ではあ り ません。 また、 画素欠陥が複数存在する こ とがあ り ます
が、 製品の欠陥や故障ではあ り ません。 計測 ・ 検査に影響が出る場合は、 CCDカ メ
ラ をご使用く だ さ い。
■定格/性能
●一般仕様
形式
形 FH-S□02
項目 形 FH-S□04
消費電力 2.6W以下 （DC13V）
耐振動
10∼150Hz 片振幅0.35mm
（加速度最大50m/s 2 ） 3方向 各8分 10回
耐衝撃 150m/s 2 6方向 各3回
周囲温度 動作時 ： 0∼+40℃
保存時 ： -25∼+65℃
（ただ し、 氷結 ・ 結露 しないこ と）
周囲湿度 動作時 ・ 保存時 各35∼85%RH
（ただ し、 結露 しないこ と）
周囲雰囲気 腐食性ガスのないこ と
保護構造 IEC60529規格 IP40
光軸中心 X,Y ： ±0.31mm
位置制度 θX, θ Y ： ±1.7°
材質 ケース ： アルミ
カ メ ラ取付台座 ： PC/GF
台座ネ ジ部 ： 真鍮
質量 約110g
付属品
取扱説明書 （本書）
ケー ブル長 高速モー ド ： 最大 5m
標準モー ド ： 形FZ-VS2使用時 最大15m
形FZ-VS2以外の専用品使用時 最大10m
●性能仕様
形式
形FH-SC02 形FH-SM02 形FH-SC04
項目
撮像素子 2/3イ ンチ 2/3イ ンチ 1イ ンチ
カラーCMOS モノ クロCMOS カラーCMOS
有効画素数 2040(H)×1088(V） 2040(H)×2048(V)
画素サイ ズ 5.5 （ μm)×5.5(μm)
走査方式 プログレッ シブ
高速 2CH使用時 ： 219fps 2CH使用時 ： 118fps
モー ド※1
1CH使用時 ： 109fps 1CH使用時 ： 59fps
フレーム
レー ト
標準 2CH使用時 ： 103fps 2CH使用時 ： 55fps
モー ド※1
1CH使用時 ： 51fps 1CH使用時 ： 27fps
同期方式 内部同期
映像出力 デジタル 8bit
ゲイ ン 1∼5倍
露光時間 25μs∼100,000μs
レンズマウン ト※2 Cマウン ト （推奨 形FH-S□02 ： 形3Z4S-LE SV-Hシ リ ーズ
形FH-S□04 ： 形3Z4S-LE VS-H1シ リ ーズ）
※1:本製品には、 高速モー ド、 標準モー ドがあ り ます。 用途に合わせて選択いただけます。
高速モー ドを使用する場合は、 システム設定から、 高速モー ドに設定して く だ さい。
※2 ： 光学図表は形FHのマニュアル、 も し く はカタログを ご参照く だ さい。
■接続
カ メ ラ ケーブル形FZ-VS□□ （別売） で、 カ メ ラ裏側の
コ ネ ク タ と コ ン ト ロ ー ラ形FHシ リ ーズのカ メ ラ接続コ ネ ク タ に接続し ます。
カ メ ラ ケーブル
接続コ ネ ク タ
カ メ ラ ケーブル
CH2
FZ-VS□□
カ メ ラ ケーブル
接続コ ネ ク タ
CH1
拡張コ ネ ク タ
銘板
※カ メ ラ ケーブル形FZ-VS□□には極性があ り ます。
銘板の貼られている側をコ ン ト ロ ー ラに接続して く だ さ い。
・ 本製品をコ ン ト ロー ラ と カ メ ラ ケーブル1本で接続する場合、 カ メ ラ ケーブル接
続コ ネ ク タのCH1にカ メ ラ ケーブルを接続して く だ さ い。
・ 本製品をコ ン ト ロー ラ と カ メ ラ ケーブル2本で接続する場合、 以下のよ う に接
続して く だ さ い。
（カ メ ラ4台接続の場合）
カ メ ラ コ ン トローラ
形FH-S□□□ 形FH
CH1 カ メ ラコネ クタ0
CH2 カ メ ラコネ クタ1
CH1 カ メ ラコネ クタ2
CH2 カ メ ラコネ クタ3
CH1 カ メ ラコネ クタ4
CH2 カ メ ラコネ クタ5
カ メ ラコネ クタ6
CH1
CH2 カ メ ラコネ クタ7
■外形寸法
（単位 ： mm）
形FH-SM04
14.5 22.7
1イ ンチ
モノ クロCMOS
40.5
40
14.5 22.7
30
9.5
4-M4深さ4
1"-32UNF(Cマウン ト)
34
光軸
15.5 19
9.5
19±0.1
取付穴加工寸法
2-M4深さ5.5
※カ メ ラの底面についている台座は、 底面、 天面、 両側面に取り付けるこ とができ ます。
台座取り付けねじ （M4×8） を外し、 取付け位置を修正して く だ さい。
CH1 CH2
（取付けねじ推奨 トルク ： 1.2N ・ m）
ご承諾事項
｢ 当社商品｣は、 一般工業製品向けの汎用品と して設計製造さ れています。 従いま して、 次
に掲げる用途での使用は意図 してお らず、 お客様が｢当社商品｣を これ らの用途に使用さ
れる際には、 ｢当社｣は｢当社商品｣に対 して一切保証をいた し ません。
(a) 高い安全性が必要と さ れる用途 （例 ： 原子力制御設備、 燃焼設備、 航空 ・ 宇宙設備、 鉄
道設備、 昇降設備、 娯楽設備、 医用機器、 安全装置、 その他生命 ・ 身体に危険が及び
う る用途）
(b) 高い信頼性が必要な用途 （例 ： ガス ・ 水道 ・ 電気等の供給システム、 24時間連続運転
システム、 決済システムほか権利 ・ 財産を取扱う用途な ど）
(c) 厳 しい条件または環境での用途 （例 ： 屋外に設置する設備、 化学的汚染を被る設備、
電磁的妨害を被る設備、 振動 ・ 衝撃を受ける設備な ど）
(d) ｢カタ ログ等｣に記載のない条件や環境での用途
*(a)か ら(d)に記載さ れている他、 ｢本カタログ等記載の商品｣は自動車 （二輪車含む。 以下
同じ） 向けではあ り ません。 自動車に搭載する用途には利用 しないで下さ い。 自動車搭
載用商品については当社営業担当者にご相談く だ さ い。
*上記は適合用途の条件の一部です。 当社のベス ト､総合カタログ､データ シー ト等最新版
のカタ ログ、 マニュアルに記載の保証･免責事項の内容を よ く 読んでご使用く だ さ い。
インダス トリアルオー トメーションビジネスカンパニー
●製品に関するお問い合わせ先
お客様相談室
0120-919-066
クイック
携帯電話 ・ PHS ・ IP電話な ど ではご利用いただけませんので、 下記の電話番号へおかけ く だ さ い。
055-982-5015
電話
（通話料がかかり ます）
■営業時間：8:00∼21:00 ■営業日：365日
●FAXやWebページでもお問い合わせいただけます。
055-982-5051 / www.fa.omron.co.jp
FAX
●その他のお問い合わせ
納期・価格・サンプル・仕様書は貴社のお取引先、または貴社
担当オムロン販売員にご相談ください。
オムロン制御機器販売店やオムロン販売拠点は、Webページで
ご案内しています。
A
S 201 3年4月
4-M4深さ4
(8.2)
22.2
4-M4深さ4
1/4-20UNC 深さ5.5
