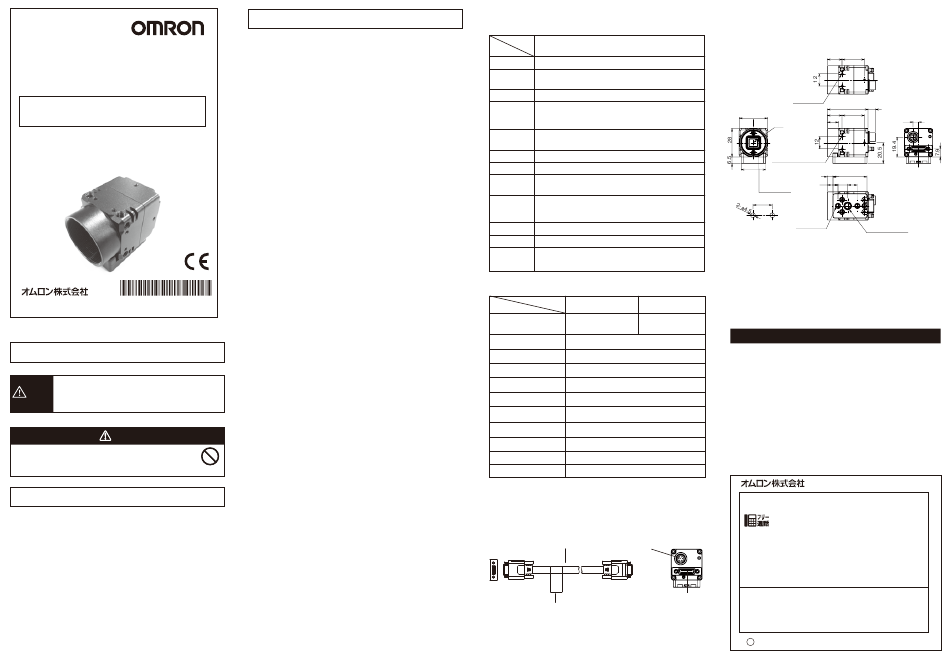

Omron FH-SM05R Instruction Sheet

FH-SM05R/SC05R
形

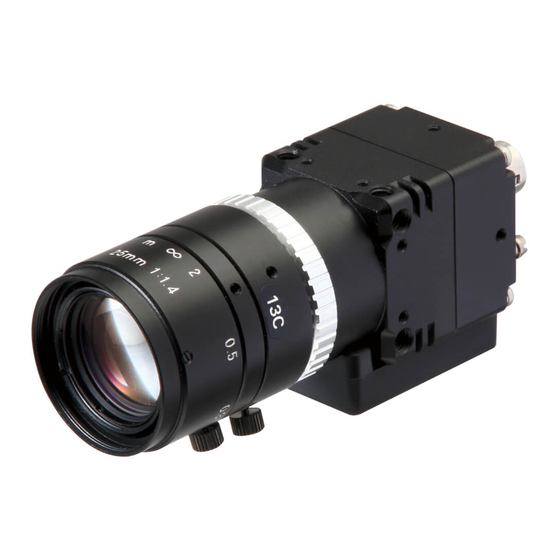

画像センサ 形FH用 500万画素デジタルカ メ ラ
取扱説明書
オムロン製品をお買いあげいただきありがと う ございます。
この 製 品を安 全に正しくご 使 用いただくため、 お使いになる前
にこの取扱説明書をお読みになり、 十分にご理解く ださい。
お読みになった後も、 いつもお手元に置いてご利用く ださい。
* 5 1 3 2 5 6 9 - 3 A *
© OMRON Corporation 2015 All Rights Reserved.
安全上のご注意
警告表示の意味
●
正しい取扱いを しなければ、この危険のために、軽
傷・中程度の傷害を負った り万一の場合には重傷
警告
や死亡に至る恐れがあ り ます。ま た、同様に重大な
物的損害を も た らす恐れがあ り ます。
警告表示
●
警告
安全を確保する 目的で直接的または間接的に人体を検出する
用途に本製品は使用でき ません。
人体保護用の検出装置と して本製品を使用しないで く だ さ い。
安全上の要点
製品を安全に使用するために、 以下のこ と を守って く だ さ い。
・ 取付けにおいて、 ネ ジの締め付けは確実に行って く だ さ い。
・ 専用のカ メ ラ ケーブル （形FZ-VS□□） 、 コ ン ト ロー ラ （形FH） 、 カ メ ラ取付照
明コ ン ト ローラ （形FL-TCC1、 形FLV-TCC□） 、 延長ユニ ッ ト （形FZ-VSJ）
以外は 接続しないで く だ さ い。 専用品以外を接続して通電した場合、 機器
が故障し、 高温になる恐れがあ り ます。
・ 万一、 異常を感じたと きには、 すぐに使用を中止し、 電源を切った上で、 当社
支店 ・ 営業所までご相談く だ さ い。
・ この製品を分解した り、 修理、 改造しないで く だ さ い。
・ 廃棄する と きは、 産業廃棄物と して処理して く だ さ い。
・ カ メ ラ ケー ブルに無理な応力がかか ら ないよ う に設置して く だ さ い。
ケー ブルが断線し、 正常な計測が出来な く なる可能性があ り ます。
使用上の注意
製品が動作不能、 誤動作、 または性能 ・ 機能への悪影響を防ぐため、 以下のこ
と を守って く だ さ い。
1. 製品の設置 ・ 保管について
次のよ う な場所には設置 ・ 保管しないで く だ さ い。
・ 周囲温度が定格の範囲を超え る場所
・ 温度変化が急激な場所 （結露する場所)
・ 相対湿度が35∼85%RHの範囲を超え る場所
・ 腐食性ガス、 可燃性ガスのあ る場所
・ 塵埃、 塩分、 金属粉があ る場所
・ 振動や衝撃が直接加わる場所
・ 強い外乱光が当たる場所
・ 直射日光があたる場所
・ 水、 油、 化学薬品の飛沫があ る場所
・ 強磁界、 強電界のあ る場所
・ 高圧機器や動力機器のそば
2. ケーブルについて
・ カ メ ラ ケーブル、 カ メ ラ取付照明コ ン ト ロー ラ ケーブルを着脱する と きは、 必ず
コ ン ト ロ ー ラ本体の電源を き って く だ さ い。
・ カ メ ラ ケーブルを指定の長さ以上で使用しないで く だ さ い。
・ 延長ユニ ッ ト 形FZ-VSJを用いる こ とで、 カ メ ラ ケーブルを3本まで連結する
こ とができ ます。 形FZ-VSJを用いる場合も、 推奨のカ メ ラ ケーブルを ご使用
く だ さ い。
・ カ メ ラ ケーブルを装着する際、 推奨 ト ルク （0.15N ・ m） で固定ねじ を締め付け
て く だ さ い。 カ メ ラ コネ ク タに過度に力を加え る と、 故障の原因になる場合が
あ り ます。
・ カ メ ラ ケーブルのコ ン ト ロー ラ側に、 形ZCAT2035-0930A （TDK製） 相当の
フ ェ ラ イ ト コアを装着してご使用く だ さ い。 (形FH-Lｼﾘｰｽﾞを除く )
・ カ メ ラ ケーブル形FZ-VS□□には極性があ り ます。 銘板の貼られている側
をコ ン ト ロ ー ラに接続して く だ さ い。
3. 取付けについて
カ メ ラのケースは内部回路の0Vラ イ ンに接続しています。 ノ イ ズの侵入を防ぐた
め、 以下の内容を守って く だ さ い。
・ カ メ ラ本体を接地しないで く だ さ い。
・ 設置の際は、 必ず台座を使用して く だ さ い。 台座を取付ける際は、 M4ネ ジ を
推奨 ト ルク （1.2N ・ m） で締結して く だ さ い。
4. 光軸について
・ 光軸中心がカ メ ラ ごとにばらつく こ とがあ り ます。 取付ける と きは必ずモニタ
で映像の中心位置を確認して く だ さ い。 本製品は材料の性質上、 周囲の温
度変化によ り光軸中心が数画素変化する こ とがあ り ます。
5. メ ンテナ ン スについて
・ 本製品の清掃には、 シ ンナー、 アルコール、 ベン ジ ン、 アセ ト ン、 灯油類は使用
しないで く だ さ い。
・ 撮像素子に大き なゴ ミ や埃が付いた場合は、 ブロアブラ シ （カ メ ラ レ ンズ用）
で吹き飛ば して く だ さ い。 呼気で吹き飛ばすこ とは避けて く だ さ い。
・ レ ンズを取り外している時は、 必ずCマウ ン ト キャ ッ プを レ ンズ取付け部に装
着して く だ さ い。 撮像素子にゴ ミ や埃が付いた場合、 誤検出、 故障する恐れ
があ り ます。
・ カ メ ラ裏側の使用しないコネク タは、 必ずコネク タキャ ッ プを装着してく だ さ
い。 コ ネ ク タ キ ャ ッ プを外すと、 異物の侵入によ り誤作動、 故障する恐れがあ
り ます。
・ 拡張コ ネ ク タ には、 専用の機器 （形FL-TCC1、 形FLV-TCC□） 以外は接
続しないで く だ さ い。
6. 撮像素子について
・ 本製品は、 撮像素子の仕様上、 計測条件や感度によ り線が入る こ とがあ り
ますが、 製品の欠陥や故障ではあ り ません。 また、 画素欠陥が複数存在す
る こ とがあ り ますが、 製品の欠陥や故障ではあ り ません。 計測 ・ 検査に影響
が出る場合は、 CCDカ メ ラ を ご使用く だ さ い。
■定格/性能
●一般仕様
形式 形 FH-SM05R
項目 形 FH-SC05R
1.2W以下 （DC13V）
消費電力
10∼150Hz 片振幅0.35mm
耐振動
（加速度最大50m/s 2 ） 3方向 各8分 10回
2
150m/s 6方向 各3回
耐衝撃
動作時 ： 0∼+40℃
周囲温度 保存時 ： −25∼＋6５℃
（ただ し、 氷結 ・ 結露のないこ と）
動作時 ・ 保存時 ： 各35∼85%RH
周囲湿度
（ただ し、 結露 しないこ と）
周囲雰囲気 腐食性ガスのないこ と
保護構造 IEC60529規格 IP40
光軸中心 X,Y :±0.31mm
位置精度 θX, θ Y:±2.1°
ケース ： アルミ
材質 カ メ ラ取付台座 ： ポ リ カABS
台座ネ ジ部 ： 真鍮
質量 約60g （ 台座を含む）
付属品
取扱説明書 （本書）
ケー ブル長 形FZ-VS4／VSL4使用時 最大15m
形FZ-VS4／VSL4以外の専用品使用時 最大10m
●性能仕様
形式
形FH-SC05R 形FH-SM05R
項目
１／2.5イ ンチ １／2.5イ ンチ
撮像素子
カラーCMOS モノ クロCMOS
有効画素数 2592(H) × 1944(V)
画素サイ ズ 2.2(μm) × 2.2(μm)
走査方式 プログ レ ッ シ ブ
シ ャ ッ ター
ロー リ ングシ ャ ッ タ
フ レームレー ト 14 fps
同期方式 内部同期
映像出力 デジタル 8bit
ゲイ ン 0∼+20 dB
露光時間
500us∼100,000us (50us単位で設定)
レンズマウ ン ト※ Cマウ ン ト （推奨 ： 形3Z4S-LE SV-Hシ リ ーズ）
※光学図表は形FHのマニュアル、 も し く はカタ ログ を ご参照く だ さ い。
■接続
カ メ ラ ケーブル形FZ-VS□□ （別売） で、 カ メ ラ裏側の
コ ネ ク タ と コ ン ト ロ ー ラ形FHシ リ ーズのカ メ ラ接続コ ネ ク タ に接続し ます。
カ メ ラ ケーブル
FZ-VS□□
拡張コ ネ ク タ
カ メ ラ ケーブル
接続コ ネ ク タ
銘板
※カ メ ラ ケーブル形FZ-VS□□には極性があ り ます。
銘板の貼られている側をコ ン ト ロ ー ラに接続して く だ さ い。
■外形寸法
（単位 ： mm）
14.5
22
3-M2 深さ 3.0
40 7.3
14.5 22
28
11 5.4
光軸
3-M2 深さ 3.0（両側）
24
5.5 33.5
9.5 9.5
10.5
1"-32UN-2A (Cマウント)
19 ±0.1
2-M4 深さ 5.5
取付穴加工寸法
1/4-20UNC 深さ 5.5
※カ メ ラの底面についている台座は、 底面、 天面、 両側面に取り付けるこ とができ ます。
台座取り付けねじ （M2×7） を外し、 取付け位置を修正して く だ さい。
（取付けねじ推奨 トルク ： 0.32N ・ m）
ご承諾事項
当社商品は、 一般工業製品向けの汎用品と して設計製造さ れています。 従いま して、 次に
掲げる用途での使用を意図 してお らず、 お客様が当社商品を これ らの用途に使用さ れる際
には、 当社は当社商品に対 して一切保証をいた し ません。 ただ し、 次に掲げる用途であって
も当社の意図 した特別な商品用途の場合や特別の合意がある場合は除き ます。
(a) 高い安全性が必要と さ れる用途 （例 ： 原子力制御設備、 燃焼設備、 航空 ・ 宇宙設備、 鉄
道設備、 昇降設備、 娯楽設備、 医用機器、 安全装置、 その他生命 ・ 身体に危険が及び
う る用途）
(b) 高い信頼性が必要な用途 （例 ： ガス ・ 水道 ・ 電気等の供給システム、 24時間連続運転
システム、 決済システムほか権利 ・ 財産を取扱う用途な ど）
(c) 厳 しい条件または環境での用途 （例 ： 屋外に設置する設備、 化学的汚染を被る設備、
電磁的妨害を被る設備、 振動 ・ 衝撃を受ける設備な ど）
(d) カタログ等に記載のない条件や環境での用途
*(a)か ら(d)に記載さ れている他、 本カタログ等記載の商品は自動車 （二輪車含む。 以下同
じ） 向けではあ り ません。 自動車に搭載する用途には利用 しないで下さ い。 自動車搭載
用商品については当社営業担当者にご相談く だ さ い。
*上記は適合用途の条件の一部です。 当社のベス ト､総合カタログ､データ シー ト等最新版
のカタログ、 マニュアルに記載の保証･免責事項の内容を よ く 読んでご使用く だ さ い。
