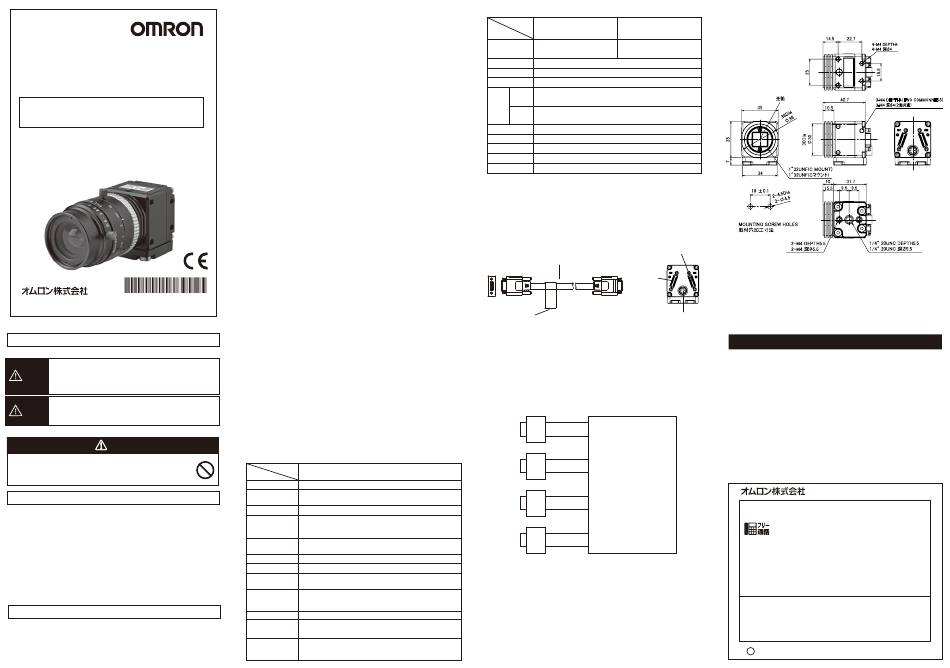

Omron FH-SMX21R Instruction Sheet

FH-SM21R/SC21R
形
画像センサ 形FH用2040万画素デジタルカ メ ラ
取扱説明書
このたびは、 本製品をお買い上げいただきま して、 まこ とにありがと う ございます。
ご使用に際しては、 次の内容をお守り く ださい。
・ 電気の知識を有する専門家がお取り扱いく ださい。
・ この取扱説明書をよ く お読みにな り、 十分にご理解の う え、 正し く ご使用く だ さ い。
・ この取扱説明書はいつでも参照できるよ う大切に保管してく ださい。
* 3 1 2 8 5 5 8 -
2017
© OMRON Corporation All Rights Reserved.
安全上のご注意
警告表示の意味
●
正 しい取り扱いを しなければ、 この危険のために、 軽傷 ・ 中程
警告 度の障害を負った り、 万一の場合には重症や死亡に至る恐
れがあ り ます。 ま た、 同様に重大な物的損害を もた らす恐れが
あ り ます。
正 しい取り扱いを しなければ、 この危険のために、 時に軽傷 ・
注意
中程度の障害を負った り、 あるいは物的損害を受ける恐れが
あ り ます。
警告表示
●
警告
安全を確保する 目的で直接的または間接的に人体を検出する
用途に本製品は使用でき ません。
人体保護用の検出装置と して本製品を使用しないで く だ さ い。
安全上の要点
製品を安全に使用するために、 以下のこ と を守って く だ さ い。
・ 取付けにおいて、 ネ ジの締め付けは確実に行って く だ さ い。
・ 専用のカ メ ラ ケーブル （形FZ-VS□□） 、 セ ンサコ ン ト ロー ラ （形FH） 、 カ メ ラ取
付照明コン ト ローラ （形FL-TCC□□□、 形FLV-TCC□） 、 照明 （形
FL-MD□□□MC） 、 延長ユニ ッ ト （形FZ-VSJ） 以外は 接続しないで く だ
さ い。 専用品以外を接続して通電した場合、 機器が故障し、 高温になる恐れ
があ り ます。
・ 万一、 異常を感じた と きにはすぐに使用を中止し、 電源を切った上で、 当社支
店 ・ 営業所までご相談く だ さ い。
・ この製品を分解した り、 修理、 改造しないで く だ さ い。
・ 廃棄する と きは、 産業廃棄物と して処理して く だ さ い。
・ カ メ ラ ケーブルに無理な応力がかから ないよ う に設置して く だ さ い。 ケーブルが
断線し、 正常な計測が出来な く なる可能性があ り ます。
使用上の注意
製品が動作不能、 誤動作、 または性能 ・ 機能への悪影響を防ぐため、 以下の
こ と を守って く だ さ い。
1. 製品の設置 ・ 保管について
次のよ う な場所には設置 ・ 保管しないで く だ さ い。
・ 周囲温度が定格の範囲を超え る場所
・ 温度変化が急激な場所 （結露する場所)
・ 相対湿度が35∼85%RHの範囲を超え る場所
・ 腐食性ガ ス、 可燃性ガ スのあ る場所
・ 塵埃、 塩分、 金属粉があ る場所
・ 振動や衝撃が直接加わる場所
・ 強い外乱光が当た る場所
・ 直射日光があた る場所
・ 水、 油、 化学薬品の飛沫があ る場所
・ 強磁界、 強電界のあ る場所
・ 高圧機器や動力機器のそば
2. ケー ブルについて
・ カ メ ラ ケー ブル、 カ メ ラ取付照明コ ン ト ロ ー ラ ケー ブルを着脱する と き は、 必ずセ ンサ
コ ン ト ロ ー ラ本体と照明コ ン ト ロ ー ラの電源を き って く だ さ い。
・ カ メ ラ ケー ブルを指定の長さ以上で使用 しないで く だ さ い。
・ 本製品をセ ンサコ ン ト ロー ラ （形FH） と カ メ ラ ケーブル1本で接続する場合、 カ メ ラ
コ ネ ク タのCH1にカ メ ラ ケー ブルを接続 して く だ さ い。
・ 本製品をセ ンサコ ン ト ロー ラ （形FH） と カ メ ラ ケーブル2本で接続する場合、 カ メ ラ
ケー ブルの種類と長さ を合わせてご使用く だ さ い。
・ 本製品をセ ンサコ ン ト ロ ー ラ （形FH） と カ メ ラ ケーブル2本で接続する場合、 セ ンサ
コ ン ト ロ ー ラ側のCH番号と カ メ ラ側のCH番号を確認の上、 接続 して く だ さ い。
・ 延長ユニ ッ ト （形FZ-VSJ） を使用する こ とで、 カ メ ラ ケー ブルを最大3本まで連結
する こ とが可能です。 形FZ-VSJを用いる場合も、 推奨のカ メ ラ ケーブルを ご使
用く だ さ い。
・ カ メ ラ ケー ブルを装着する際、 推奨 ト ルク （0.15N ・ m） で固定ね じ を締め付けて く だ
さ い。 カ メ ラ コ ネ ク タ に過度に力を加え る と、 故障の原因にな る場合があ り ます。
・ カ メ ラ ケーブルのセ ンサコ ン ト ロー ラ側に、 形ZCAT2035-0930A （TDK製） 相当
のフ ェ ラ イ ト コ ア を装着 してご使用く だ さ い。 (形FH-Lｼﾘｰｽﾞを除く )
・ カ メ ラ ケー ブル形FZ-VS□□には極性があ り ます。 銘板の貼られている側をセ ン
サコ ン ト ロ ー ラ に接続 して く だ さ い。
3. 取付けについて
カ メ ラのケースは内部回路の0Vラ イ ンに接続しています。 ノ イ ズの侵入を防ぐため、
以下の内容を守って く だ さ い。
・ カ メ ラ本体を接地 しないで く だ さ い。
・ 設置の際は、 必ず本体に付属する台座を使用して く だ さ い。 台座を取付ける際
は、 M4ネ ジ を推奨 ト ルク （1.2N ・ m） で締結 して く だ さ い。
4. 光軸について
・ 光軸中心がカ メ ラ ごとにばらつく こ とがあ り ます。 取付ける と きは必ずモニタで映
像の中心位置を確認して く だ さ い。 本製品は材料の性質上、 周囲の温度変化
0 A *
によ り光軸中心が数画素変化する こ と があ り ます。
5. メ ン テナ ン スについて
・ 本製品の清掃には、 シ ンナー、 アルコール、 ベン ジ ン、 アセ ト ン、 灯油類は使用しな
いで く だ さ い。
・ 撮像素子に大き なゴ ミ や埃が付いた場合は、 ブロ アブラ シ （カ メ ラ レ ン ズ用） で吹き
飛ば して く だ さ い。 呼気で吹き飛ばすこ とは避けて く だ さ い。
・ レ ンズを取り外している時は、 必ずCマウ ン ト キ ャ ッ プを レ ンズ取付け部に装着して
く だ さ い。 撮像素子にゴ ミ や埃が付いた場合、 誤検出、 故障する恐れがあ り ます。
・ カ メ ラ裏側の使用しないコ ネ ク タは、 必ずコ ネ ク タ キ ャ ッ プを装着して く だ さ い。 コ ネ
ク タ キ ャ ッ プを外すと、 異物の侵入によ り誤作動、 故障する恐れがあ り ます。
・ 拡張コ ネ ク タ には、 専用の機器 （形FL-MD□□□MC、 形FL-TCC□□□、 形
FLV-TCC□） 以外は接続 しないで く だ さ い。
6. 撮像素子について
・ 本製品は、 撮像素子の仕様上、 計測条件や感度によ り線が入る こ とがあ り ます
が、 製品の欠陥や故障ではあ り ません。 ま た、 画素欠陥が複数存在する こ とがあ
り ますが、 製品の欠陥や故障ではあ り ません。 実際の映像を確認の上、 ご使用く
だ さ い。
■定格/性能
●一般仕様
形式
FH-SM21R
項目
FH-SC21R
消費電力 2.3W以下 （DC13V）
10∼150Hz 片振幅0.35mm
耐振動
（加速度最大50m/s ） 3方向 各8分 10回
2
耐衝撃 150m/s 2 6方向 各3回
動作時 ： 0∼+40℃
保存時 ： -20℃∼+65℃
周囲温度
（ただ し、 氷結 ・ 結露 しないこ と）
動作時 ・ 保存時 各35∼85%RH
周囲湿度
（ただ し、 結露 しないこ と）
周囲雰囲気 腐食性ガスのないこ と
保護構造 IEC60529規格 IP40
光軸中心 X,Y ： ±0.3mm
位置精度 θ X, θ Y ： ±1.5°
ケース ： アル ミ合金
カ メ ラ取付台座 ： PC/GF
材質
台座ネ ジ部 ： 真鍮
質量 約85g(台座込み)
・ 取扱説明書 （本書）
付属品
・ General Compliance Information and Instructions for EU
高速モー ド ： 最大 5m
ケー ブル長 標準モー ド ： 形FZ-VS4使用時 最大15m
形FZ-VS4以外の専用品使用時 最大10m
●性能仕様
形式
形FH-SC21R 形FH-SM21R
項目
撮像素子 1ｲﾝﾁ 1ｲﾝﾁ
カラーCMOS モノ クロCMOS
有効画素数 5544(H)×3692(V)
画素サイ ズ 2.4(μm)×2.4(μm)
シ ャ ッ タータイ プ ロー リ ングシ ャ ッ タ―
高速 2CH使用時:23.5fps
モー ド※1
1CH使用時:12.0fps
フレーム
レー ト
標準 2CH使用時:11.1fps
モー ド※1
1CH使用時:5.7fps
取込ライ ン数 1848ライ ン∼3692ライ ンの範囲(4ライ ン単位)
映像出力 デジタル 8bit
ゲイ ン 0 ∼ 20dB の範囲
シャ ッ タースピー ド 50μs∼100,000μs
レンズマウン ト※2 Cマウン ト （推奨 ： 形3Z4S-LE VS-LLDシ リ ーズ）
※1:本製品には、 高速モー ド/標準モー ドがあ り ます。 用途に合わせて選択いただけます。
高速モー ドを使用する場合は、 システム設定から、 高速モー ドに設定して く だ さい。
※2 ： 光学図表は形FHのマニュアル、 も し く はカタログを ご参照く だ さい。
■接続
カ メ ラ ケーブル形FZ-VS□□ （別売） で、 カ メ ラ裏側のコ ネ ク タ と セ ンサコ ン ト ロ ー
ラ形FHシ リ ーズのカ メ ラ接続コ ネ ク タ に接続し ます。
カ メ ラ ケーブル
接続コ ネ ク タ
カ メ ラ ケーブル
CH2
FZ-VS□□
カ メ ラ ケーブル
接続コ ネ ク タ
CH1
拡張コ ネ ク タ
銘板
※カ メ ラ ケーブル形FZ-VS□□には極性があ り ます。
銘板の貼られている側をセ ンサコ ン ト ロ ー ラに接続して く だ さ い。
・ 本製品をセ ンサコ ン ト ロー ラ と カ メ ラ ケーブル1本で接続する場合、 カ メ ラ ケー
ブル接続コ ネ ク タのCH1にカ メ ラ ケーブルを接続して く だ さ い。
・ 本製品をセ ンサコ ン ト ロー ラ と カ メ ラ ケーブル2本で接続する場合、 以下のよ う
に接続して く だ さ い。
（カ メ ラ4台接続の場合）
カ メ ラ センサコ ン トローラ
形FH-S□□□ 形FH
CH1 カ メ ラコネ クタ0
CH2 カ メ ラコネ クタ1
CH1 カ メ ラコネ クタ2
CH2 カ メ ラコネ クタ3
カ メ ラコネ クタ4
CH1
カ メ ラコネ クタ5
CH2
カ メ ラコネ クタ6
CH1
カ メ ラコネ クタ7
CH2
■外形寸法
（単位 ： mm）
3-M4 DEPTH4 （ TWO COMMONNESS）
3-M4 深さ4 （ 2面共通）
※カ メ ラの底面についている台座は、 底面、 天面、 両側面に取り付けるこ とができ ます。
台座取り付けねじ （M4×8） を外し、 取付け位置を修正して く だ さい。
（取付けねじ推奨 トルク ： 1.2N ・ m）
ご承諾事項
｢ 当社商品｣は、 一般工業製品向けの汎用品と して設計製造さ れています。 従いま して、 次
に掲げる用途での使用は意図 してお らず、 お客様が｢当社商品｣を これ らの用途に使用さ
れる際には、 ｢当社｣は｢当社商品｣に対 して一切保証をいた し ません。
(a) 高い安全性が必要と さ れる用途 （例 ： 原子力制御設備、 燃焼設備、 航空 ・ 宇宙設備、 鉄
道設備、 昇降設備、 娯楽設備、 医用機器、 安全装置、 その他生命 ・ 身体に危険が及び
う る用途）
(b) 高い信頼性が必要な用途 （例 ： ガス ・ 水道 ・ 電気等の供給システム、 24時間連続運転
システム、 決済システムほか権利 ・ 財産を取扱う用途な ど）
(c) 厳 しい条件または環境での用途 （例 ： 屋外に設置する設備、 化学的汚染を被る設備、
電磁的妨害を被る設備、 振動 ・ 衝撃を受ける設備な ど）
(d) ｢カタ ログ等｣に記載のない条件や環境での用途
*(a)か ら(d)に記載さ れている他、 ｢本カタログ等記載の商品｣は自動車 （二輪車含む。 以下
同じ） 向けではあ り ません。 自動車に搭載する用途には利用 しないで下さ い。 自動車搭
載用商品については当社営業担当者にご相談く だ さ い。
*上記は適合用途の条件の一部です。 当社のベス ト､総合カタ ログ､データ シー ト等最新版
のカタ ログ、 マニュアルに記載の保証･免責事項の内容を よ く 読んでご使用く だ さ い。
