ETAPE 5: FIXATION DE LA MONTURE DE PROTECTION ET MONTAGE DE PROTECTION
INSTALLATION DE LA PROTECTION SUR LE GUIDE :
Avec deux (2) vis à tête cylindrique d'entraînement Torx 10-24 x ¾" (Pièce No 39), fixer le support de
a.
protection au guide comme indiqué dans la Figure 13. Assurez-vous que le tube est orienté vers l'arrière
du guide.

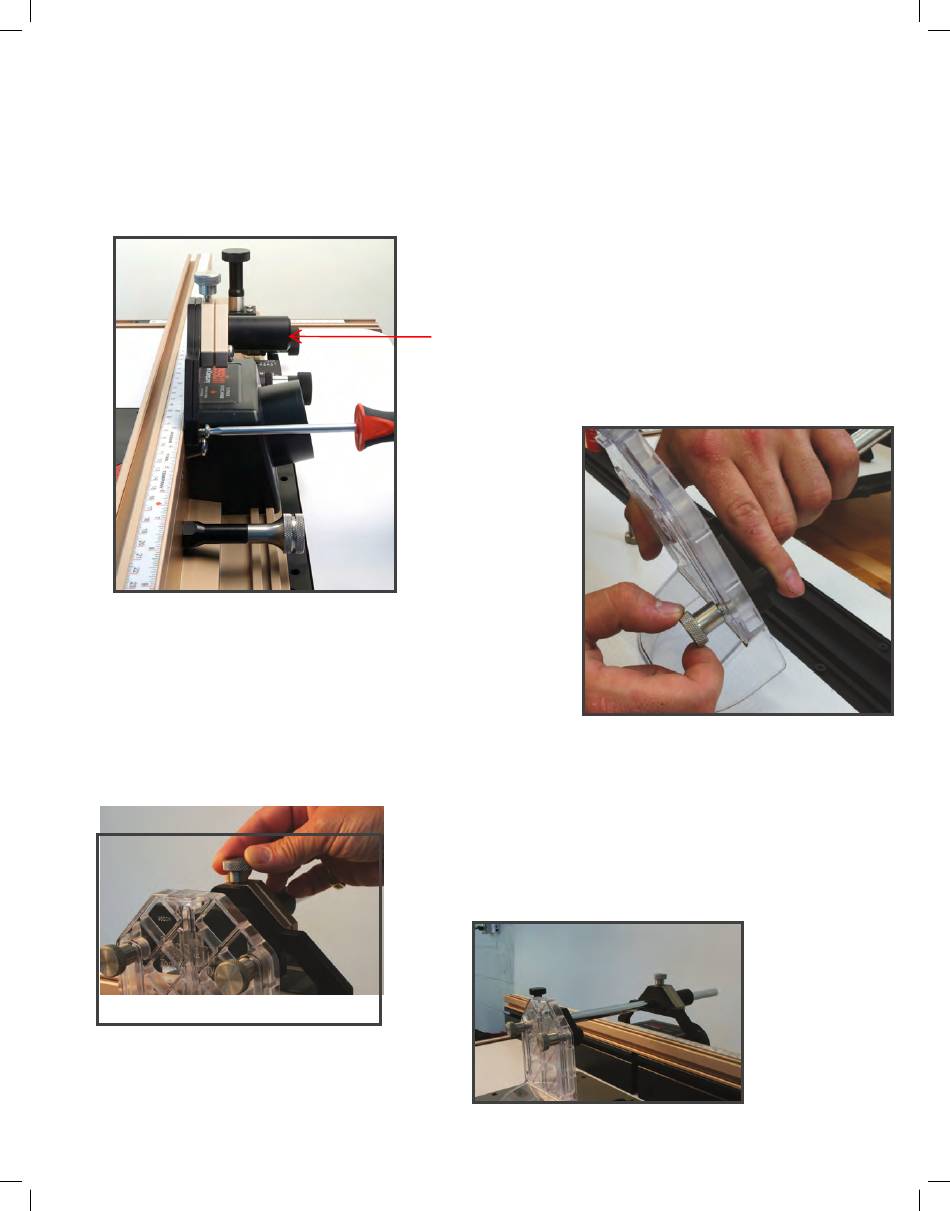

FIGURE 13
INSTALLATION DE LA PROTECTION À L'ARBRE DE
MONTAGE :
b. Avec deux (2) boutons de réglage de hauteur de protection
(Pièce No 30), enfiler chacun à travers les fentes de la
protection dans l'arbre de montage. Voir Figure 14
ATTACHING THE GUARD AND GUARD ASSEMBLY TO THE FENCE:
Figure 15
Assurez-vous que le tube est orienté vers
l'arrière de votre guide.
c.
Desserrez le bouton de la protection linéaire de réglage, (Pièce
No 27) Voir Figure 15 et faites glisser l'arbre de protection
d'ajustement à travers le tube d'arbre de protection de l'arbre à
un endroit désiré. Voir Figure 16. Resserrez le bouton de
réglage de la protection de l'arbre.
Figure 16
9
FIGURE 14
