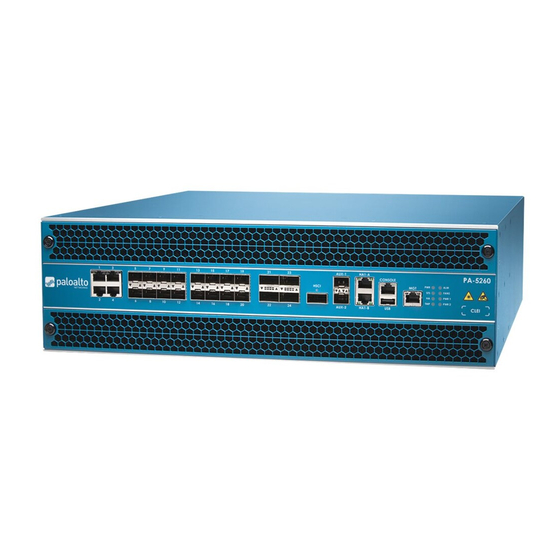

PaloAlto Networks PA-5200 Series Hardware Reference Manual
  1. Manuals
  2. Brands
  3. PaloAlto Networks Manuals
  4. Firewall
  5. PA-5200 Series
  6. Hardware reference manual

PaloAlto Networks PA-5200 Series Hardware Reference Manual

Next-gen firewall
Hide thumbs Also See for PA-5200 Series:
Table of Contents

Advertisement

Quick Links

See also: Hardware Reference Manual
Service the PA-5200 Series Firewall
PA‐5200 Series
Next‐Gen Firewall
Hardware Reference

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the PA-5200 Series and is the answer not in the manual?

Questions and answers

Related Manuals for PaloAlto Networks PA-5200 Series

Summary of Contents for PaloAlto Networks PA-5200 Series

  • Page 1 Service the PA-5200 Series Firewall PA‐5200 Series Next‐Gen Firewall Hardware Reference...

  • Page 2: Contact Information

    Contact Information Corporate Headquarters: Palo Alto Networks 3000 Tannery Way Santa Clara, CA 95054 https://www.paloaltonetworks.com/company/contact‐support About this Guide This guide describes the PA‐5200 Series next‐generation firewall hardware, provides instructions on installing the  hardware, describes how to perform maintenance procedures, and provides product specifications. This guide is  intended for system administrators responsible for installing and maintaining a PA‐5200 Series firewall. All PA‐5200  Series firewalls run PAN‐OS®, a purpose‐built operating system with extensive security and networking  functionality. For additional information, refer to the following resources: For information on the additional capabilities and for instructions on configuring the features on the firewall,   refer to https://www.paloaltonetworks.com/documentation. For capacity and performance information for all Palo Alto Networks firewalls, refer to   https://www.paloaltonetworks.com/products/product‐selection.html. For feature, capacity, and performance information, refer to   https://www.paloaltonetworks.com/resources/datasheets.html. For access to the knowledge base, discussion forums, and videos, refer to https://live.paloaltonetworks.com.  For information on support programs refer to https://www.paloaltonetworks.com/services/support and for   information on how to manage your account or devices, or to open a support case, refer to  https://www.paloaltonetworks.com/company/contact‐support. For the most current PAN‐OS and Panorama release notes, refer to the Technical Documentation Portal and   select the release version that is installed on your firewall or Panorama server. For information on the supported OS releases by model, refer to   https://www.paloaltonetworks.com/documentation/global/compatibility‐matrix. For details on the Palo Alto Networks Return Material Authorization (RMA) process and policy, refer to  https://www.paloaltonetworks.com/content/dam/pan/en_US/assets/pdf/datasheets/support/rma‐process‐policy.pdf. To provide feedback on the documentation, please write to us at: documentation@paloaltonetworks.com. Palo Alto Networks, Inc. www.paloaltonetworks.com © 2017–2018 Palo Alto Networks, Inc. Palo Alto Networks is a registered trademark of Palo Alto Networks. A list of our trademarks can be  found at https://www.paloaltonetworks.com/company/trademarks.html. All other marks mentioned herein may be trademarks of ...

  • Page 3: Service The Pa-5200 Series Firewall

    Service the PA‐5200 Series Firewall The following topics describe how to interpret the PA‐5200 Series firewall status LEDs and describes how  to replace the serviceable components. ® To avoid injury to yourself or damage to your Palo Alto Networks  hardware or the data that resides on the  hardware, read the Product Safety Warnings. Interpret the LEDs on a PA‐5200 Series Firewall  Replace the Air Intake Filters on a PA‐5200 Series Firewall  Replace a Fan Tray on a PA‐5200 Series Firewall  Replace a Power Supply on a PA‐5200 Series Firewall  Replace a Drive on a PA‐5200 Series Firewall  © Palo Alto Networks, Inc. PA‐5200 Series Next‐Gen Firewall Hardware Reference  •  25 Copyright © 2007-2017 Palo Alto Networks...

  • Page 4: Interpret The Leds On A Pa-5200 Series Firewall

    Interpret the LEDs on a PA‐5200 Series Firewall Service the PA‐5200 Series Firewall Interpret the LEDs on a PA‐5200 Series Firewall The following table describes how to interpret the status LEDs on a PA‐5200 Series firewall. Description Front Panel LEDs PWR (Power) Green—The firewall is powered on. Off—The firewall is not powered on or an error occurred with the internal power  system (for example, power is not within tolerance levels). STS (Status) Green—The firewall is operating normally. Yellow—The firewall is booting. HA (High Availability) Green—The firewall is the active peer in an active/passive configuration. Yellow—The firewall is the passive peer in an active/passive configuration. Off—High availability (HA) is not operational on this firewall. In an active/active configuration, the HA LED only indicates HA status for the  local firewall and has two possible states (green or off); it does not indicate HA  connectivity of the peer. Green indicates that the firewall is either  active‐primary or active‐secondary and off indicates that the firewall is in any  other state (For example, non‐functional or suspended). TMP (Temperature) Green—The firewall temperature is normal. Yellow—The firewall temperature is outside tolerance levels. See Environmental Specifications for the temperature range. FANS Green—The fan trays and all fans are operating normally. Red—One or more fans failed on one or both of the fan trays. To determine which fan  tray has a failure, check the system log or check the LED on the fan trays. PWR 1 and PWR 2 (Power) While facing the back of the firewall, power supply 1 (PWR 1) is on the left and power  supply 2 (PWR 2) is on the right. Green—The power supply is functioning normally. Red—Power supply is present but is not working. ALM (Alarm) Red—A hardware component failed, such as a power supply failure, a firewall failure  that caused an HA failover, a drive failure, or hardware is overheating and the  temperature is above the high temperature threshold. Off—The firewall is operating normally.
  • Page 5 Service the PA‐5200 Series Firewall Interpret the LEDs on a PA‐5200 Series Firewall Description Back Panel LEDs Power supply The AC and DC power supplies have a FAIL and an OK LED. •  FAIL •  Solid yellow—The power supply failed. This can also indicate a fan failure or  overheating condition. •  Blinking yellow—The power supply is outside of tolerance levels. •  Off—Power supply is operating normally. •  OK  •  Solid green—The power supply is operating normally. •  Blinking green—The power input is present but the power supply is disabled  by the system. •  Off—No power input or the power supply failed. Fan tray Green—The fan trays and all fans are operating normally. Red—One or more fans in the fan tray failed (see Replace a Fan Tray on a PA‐5200  Series Firewall). © Palo Alto Networks, Inc. PA‐5200 Series Next‐Gen Firewall Hardware Reference  •  27 Copyright © 2007-2017 Palo Alto Networks...

  • Page 6: Replace The Air Intake Filters On A Pa-5200 Series Firewall

    Replace the Air Intake Filters on a PA‐5200 Series Firewall Service the PA‐5200 Series Firewall Replace the Air Intake Filters on a PA‐5200 Series Firewall  The air intake filters are a critical part of the firewall cooling system. These filters ensures that air entering  the firewall does not contain debris. You must replace both filters (top and bottom) every six months or less,  depending on the environment where the firewall is located, to prevent a scenario where there is not enough  air passing through the filters to keep the firewall from overheating. You can purchase replacement air filters and air filter covers from Palo Alto Networks or an authorized  reseller. The firewall does not generate a system log indicating that an air filter has been removed or that it needs to be  replaced. Therefore, in addition to replacing them every six months, you need to schedule regular inspections and  ensure that the filters do not clog sooner than when they are due to be replaced. Do not attempt to clean and  reuse a filter. The following procedure can be performed with the firewall powered on but do not leave the firewall  without the filters installed for longer than it takes to replace the filters. Replace the Air Intake Filters on a PA‐5200 Series Firewall Step 1 Turn the two air filter cover thumb screws counter‐clockwise and remove the filter cover and filter (top filter  shown). 28  •  PA‐5200 Series Next‐Gen Firewall Hardware Reference © Palo Alto Networks, Inc. Copyright © 2007-2017 Palo Alto Networks...
  • Page 7 Service the PA‐5200 Series Firewall Replace the Air Intake Filters on a PA‐5200 Series Firewall Replace the Air Intake Filters on a PA‐5200 Series Firewall (Continued) Step 2 Lift each side of the filter upward to loosen it from the filter cover and then slide the filter out of the filter  cover. Step 3 Install a new filter into the filter cover ensuring that you slide it under the filter cover cross bars. You can  install the filter with either side facing up. © Palo Alto Networks, Inc. PA‐5200 Series Next‐Gen Firewall Hardware Reference  •  29 Copyright © 2007-2017 Palo Alto Networks...
  • Page 8 Replace the Air Intake Filters on a PA‐5200 Series Firewall Service the PA‐5200 Series Firewall Replace the Air Intake Filters on a PA‐5200 Series Firewall (Continued) Step 4 Replace the top filter cover and filter and turn the two thumb screws clockwise to secure the cover to the  firewall. Step 5 Repeat this procedure to replace the bottom air filter. 30  •  PA‐5200 Series Next‐Gen Firewall Hardware Reference © Palo Alto Networks, Inc. Copyright © 2007-2017 Palo Alto Networks...

  • Page 9: Replace A Fan Tray On A Pa-5200 Series Firewall

    Service the PA‐5200 Series Firewall Replace a Fan Tray on a PA‐5200 Series Firewall Replace a Fan Tray on a PA‐5200 Series Firewall PA‐5200 Series firewalls have two fan trays and each fan tray contains four fans. If one fan on a fan tray fails,  the LED on the fan tray turns red. When this occurs, immediately replace the fan tray to avoid service  interruption. If two or more fans fail on one or both fan trays, the firewall will shut down and you must  replace the failed fan tray(s) to restore functionality. You can replace a fan tray while the firewall is powered on but you must replace it within 45 seconds or the  thermal protection circuit automatically shuts down the firewall. Replace a Fan Tray on a PA‐5200 Series Step 1 Remove the replacement fan tray from the packaging. Step 2 Identify the failed fan tray by viewing the LEDs.  During a failure condition, the fan tray LED on the failed fan tray and the FANS LED on the front of the  firewall show red. Step 3 Remove the failed fan tray. 1.  Turn the four fan tray thumb screws counter‐clockwise until the screws stop.  2.  Grasp the fan tray handle and pull the tray out of the firewall. Step 4 Slide the replacement fan tray into the empty fan‐tray slot ensuring that the alignment grooves on the fan  tray and the fan‐tray slot are aligned. Push the tray in until it seats and then turn the four fan‐tray thumb  screws clockwise to secure the tray to the firewall.  The fan tray LED turns green and if there are no other failed fans, the FAN LED on the front of the firewall  turns green. If the thermal protection circuit powered off the firewall due to overheating or fan failures, you need to  disconnect and reconnect power. On an AC model, disconnect both power cords, wait five seconds, and then  plug the cords back in. On a DC model, shut down the DC circuit that is providing power to the firewall, wait  five seconds, and then restore the power. © Palo Alto Networks, Inc. PA‐5200 Series Next‐Gen Firewall Hardware Reference  •  31 Copyright © 2007-2017 Palo Alto Networks...

  • Page 10: Replace An Ac Power Supply On A Pa-5200 Series Firewall

    Replace a Power Supply on a PA‐5200 Series Firewall Service the PA‐5200 Series Firewall Replace a Power Supply on a PA‐5200 Series Firewall PA‐5200 Series firewalls have either two AC or two DC power supplies (the second power supply is for  redundancy). If one power supply fails, you can replace it without service interruption as described in the  following procedures. Replace an AC Power Supply on a PA‐5200 Series Firewall  Replace a DC Power Supply on a PA‐5200 Series Firewall  Replace an AC Power Supply on a PA‐5200 Series Firewall The following procedure describes how to replace an AC power supply. ® To avoid injury to yourself or damage to your Palo Alto Networks  hardware or the data that resides on the  hardware, read the Product Safety Warnings. Replace an AC Power Supply on a PA‐5200 Series Firewall Step 1 Identify the failed power supply by viewing the power supply LED on the back of the firewall; when there is  a failure the FAIL LED turns solid yellow. For details on the power supply LEDS, see Interpret the LEDs on a  PA‐5200 Series Firewall. Step 2 Remove the Velcro strap that secures the AC power cord to the power supply and remove the power cord. Step 3 Grasp the handle on the failed power supply and then simultaneously press the release lever to the left and  then pull the power supply outward to remove it. 32  •  PA‐5200 Series Next‐Gen Firewall Hardware Reference © Palo Alto Networks, Inc. Copyright © 2007-2017 Palo Alto Networks...
  • Page 11 Service the PA‐5200 Series Firewall Replace a Power Supply on a PA‐5200 Series Firewall Replace an AC Power Supply on a PA‐5200 Series Firewall (Continued) Step 4 Remove the replacement power supply from the packaging and slide it into the empty power supply slot. Push  the power supply all the way in until the release lever clicks and secures the power supply. Step 5 Connect the AC power cord to the power supply input and secure it to the power supply using the Velcro  strap. Step 6 Connect the other end of the power cord to a grounded AC power source. The new power supply  automatically powers on, the OK LED turns green, the FAIL LED turns off, and the power LED (PWR 1 or PWR  2) on the front of the firewall turns green. © Palo Alto Networks, Inc. PA‐5200 Series Next‐Gen Firewall Hardware Reference  •  33 Copyright © 2007-2017 Palo Alto Networks...

  • Page 12: Replace A Dc Power Supply On A Pa-5200 Series Firewall

    Replace a Power Supply on a PA‐5200 Series Firewall Service the PA‐5200 Series Firewall Replace a DC Power Supply on a PA‐5200 Series Firewall The following procedure describes how to replace a DC power supply. ® To avoid injury to yourself or damage to your Palo Alto Networks  hardware or the data that resides on the  hardware, read the Product Safety Warnings. Replace a DC Power Supply on a PA‐5200 Series Firewall Step 1 Identify the failed power supply by viewing the power supply LED on the back of the firewall; when there is  a failure, the FAIL LED on the failed power supply turns solid yellow. For more details on the power supply  LEDS, see Interpret the LEDs on a PA‐5200 Series Firewall. Step 2 Power off the DC power source that is connected to the failed DC power supply. Ensure that the power is off before continuing to the next step. Step 3 Remove the plastic cover that protects the DC input terminals and then use a Phillips‐head screwdriver to  remove the screws holding the positive and negative DC cables to the DC input terminals. 34  •  PA‐5200 Series Next‐Gen Firewall Hardware Reference © Palo Alto Networks, Inc. Copyright © 2007-2017 Palo Alto Networks...
  • Page 13 Service the PA‐5200 Series Firewall Replace a Power Supply on a PA‐5200 Series Firewall Replace a DC Power Supply on a PA‐5200 Series Firewall (Continued) Step 4 Grasp the handle on the failed power supply and then simultaneously press the release lever to the left and  pull the power supply outward to remove it. Step 5 Remove the replacement power supply from the packaging and slide it into the empty power supply slot. Push  the power supply all the way in until the release lever clicks and secures the power supply. © Palo Alto Networks, Inc. PA‐5200 Series Next‐Gen Firewall Hardware Reference  •  35 Copyright © 2007-2017 Palo Alto Networks...
  • Page 14 Replace a Power Supply on a PA‐5200 Series Firewall Service the PA‐5200 Series Firewall Replace a DC Power Supply on a PA‐5200 Series Firewall (Continued) Step 6 Reconnect the positive and negative DC power cables to the new power supply using the DC terminal screws. Make sure you establish the correct polarity: positive to positive and negative to negative. Step 7 When all DC power cables are securely connected and the plastic guard is properly reattached, power on the  DC power source. 36  •  PA‐5200 Series Next‐Gen Firewall Hardware Reference © Palo Alto Networks, Inc. Copyright © 2007-2017 Palo Alto Networks...

  • Page 15: Replace A Log Drive On A Pa-5200 Series Firewall

    Service the PA‐5200 Series Firewall Replace a Drive on a PA‐5200 Series Firewall Replace a Drive on a PA‐5200 Series Firewall The PA‐5200 Series firewalls have two solid‐state drives (SSDs) used for system files and system logs and  two hard‐disk drives (HDDs) used for network traffic log storage. Each drive pair is in a RAID 1 array so that  if a drive fails, you can replace the failed drive (using the same model drive) without service interruption. The  system drives are labeled SYS 1 and SYS 2 and the log drives are labeled LOG 1 and LOG 2. When ordering a replacement drive from Palo Alto Networks or your reseller, you receive two drives. This  ensures that if the replacement drive is not the same model as the failed drive, you can install two new matching  drives. If the replacement drive model is the same as the failed drive, you need only replace one failed drive and  can store the second drive as a spare. For firewalls in an HA pair, there is no requirement that the drive sizes  match between the paired systems. The procedures to replace a system drive (SSD) and a log drive (HDD) are different. Replace a Log Drive on a PA‐5200 Series Firewall  Replace a System Drive on a PA‐5200 Series Firewall  Replace a Log Drive on a PA‐5200 Series Firewall The following procedure describes how to replace a failed log drive. There are two scenarios: one where the  replacement drive is the same model as the failed drive and one where the replacement drive is not the same  model. In a high availability (HA) configuration, if one log drive fails (or if both log drives fail) in the active firewall, the  firewall enters the non‐functional HA state and fails over. If the firewall is not in an HA configuration and one log  drive fails, the firewall continues to operate. If both log drives fail in a non‐HA configuration, the firewall  continues to operate but it does not log network traffic and you cannot commit the configuration until there is  at least one functioning log drive. Replace a Log Drive on a PA‐5200 Series Firewall Step 1 Identify the failed drive and determine the drive model by running the following operational command to  view the   and   fields:  status model admin@PA-5020> show system raid detail The following output shows that the ...
  • Page 16 Replace a Drive on a PA‐5200 Series Firewall Service the PA‐5200 Series Firewall Replace a Log Drive on a PA‐5200 Series Firewall (Continued) Step 3 Press the ejector button on the drive carrier to release the carrier handle and gently pull the handle toward  you to remove the carrier and drive. The illustration shows how to remove a system (SYS) drive. The procedure to remove a log drive is the same. Step 4 Remove the replacement drive from the packaging and determine the drive model. You will compare this  model number with the model number of the failed drive to determine which replacement procedure to use  in Step 7.  38  •  PA‐5200 Series Next‐Gen Firewall Hardware Reference © Palo Alto Networks, Inc. Copyright © 2007-2017 Palo Alto Networks...
  • Page 17 Service the PA‐5200 Series Firewall Replace a Drive on a PA‐5200 Series Firewall Replace a Log Drive on a PA‐5200 Series Firewall (Continued) Step 5 Install the replacement drive in the drive carrier. 1.  Remove the replacement drive from the antistatic bag and place it on an antistatic surface. Place the failed  drive next to the replacement drive with the connectors facing the same direction. 2.  Remove the four screws that hold the failed drive in the carrier and remove the drive from the carrier.  3.  Install the replacement drive in the carrier and secure it using the four screws you removed from the failed  drive. The illustration shows an SSD system drive and an HDD log drive; the procedure to swap the drive is the same  for both. Step 6 Install the carrier with the replacement drive: 1.  Ensure that the drive carrier lever is in the open position; if it is not, press the ejector button on the drive  carrier to release the lever and pull it out until it is fully open. 2.  Slide the carrier assembly into the empty drive bay until it is about 1/4” (.64cm) from being fully inserted. 3.  Before fully inserting the carrier, ensure that the lever attaches to the locking mechanism on the firewall  and then close the lever to seat the carrier. Step 7  Choose from the following two installation procedures based on your findings in Step • If the replacement drive is the same model number as the failed drive, continue to Step • If the replacement drive is a different model number than the failed drive, continue to Step © Palo Alto Networks, Inc. PA‐5200 Series Next‐Gen Firewall Hardware Reference  •  39 Copyright © 2007-2017 Palo Alto Networks...
  • Page 18 Replace a Drive on a PA‐5200 Series Firewall Service the PA‐5200 Series Firewall Replace a Log Drive on a PA‐5200 Series Firewall (Continued) Step 8 (Same model replacement drive only) Add the replacement drive (that is the same model as the failed drive)  to the RAID 1 array: 1.  Add the replacement drive to the RAID 1 array. In this example, run the following command to add the  LOG 1 drive to the array: admin@PA-5020> request system raid add log1 If the replacement drive was previously used in a different Palo Alto Networks firewall, include the   option in this command to force the system to reformat the drive and add it to the array. If  force you reboot the firewall after removing the failed drive from the array, the force option is not  required. This is because the system will recognize that a drive was missing and it will automatically  reformat the newly inserted drive and will add it to the array. 2.  Periodically view the RAID status until you see that  shows  , the status shows  Disk Pair Log Available , and the status for each drive shows   status. To view RAID status, run the following  clean active sync command: admin@PA-5020> show system raid detail The following output shows that both log drives are in the ...
  • Page 19 Service the PA‐5200 Series Firewall Replace a Drive on a PA‐5200 Series Firewall Replace a Log Drive on a PA‐5200 Series Firewall (Continued) Step 9 (Different model replacement drive only) Add the replacement drive (that is a different model than the failed  drive) to the RAID 1 array: When you initiate the copy command as described in the following steps, logging stops and you cannot  view logs until the copy is complete and the disk pair shows  Available 1.  (Optional) Suspend the firewall with the failed drive if it is the active firewall in an HA configuration. The firewall will fail over when the copy process in this procedures starts but you can choose to  Verify Failover or manually suspend the firewall with the failed drive before you continue. 2.  Copy the data from the other drive in the RAID 1 array to the replacement drive. In this example, run the  following command to copy the data from the   drive to the   drive: Log2 Log1 admin@PA-5020> request system raid copy from log2 to log1 3.  Run the following CLI command to view the status of the copy: admin@PA-5020> show system raid detail Periodically run this command until the copy is complete and the  shows  Disk Pair Log Available At this point, the ...

  • Page 20: Replace A System Drive On A Pa-5200 Series Firewall

    Replace a Drive on a PA‐5200 Series Firewall Service the PA‐5200 Series Firewall Replace a System Drive on a PA‐5200 Series Firewall The following procedure describes how to replace a failed system drive. There are two scenarios: one where  the replacement drive is the same model as the failed drive and one where the replacement drive is not the  same model. If you replace a system drive with a different model drive, you must boot the firewall into the Maintenance  Recovery Tool (MRT) to copy data between drives. In a high availability (HA) configuration, suspend the firewall  with the failed drive as described in this procedure. In a high availability (HA) configuration, if one system drive fails (or if both system drives fail) in the active firewall,  the firewall enters the non‐functional HA state and fails over. If the firewall is not in an HA configuration and one  system drive fails, the firewall continues to operate. If both system drives fail in a non‐HA configuration, you will  need to replace the systems drives and restore the firewall configuration from a recent configuration backup. Replace a System Drive on a PA‐5200 Series Firewall Step 1 Identify the failed drive and determine the drive model.  When the system drives are functioning normally, all system drive partitions show both drives with the status  . If a system drive fails, the  shows  , one or more  clean Overall System Drives RAID status degraded failed partition array shows  , and one of the drives will be missing (Sys1 or Sys2). clean, degraded In this example, the output from the   command shows that the drive model is  show system raid detail , the panlogs partition shows the status and drive   is missing  MICRON_M510DC_MT clean, degraded, Sys1...
  • Page 21 Service the PA‐5200 Series Firewall Replace a Drive on a PA‐5200 Series Firewall Replace a System Drive on a PA‐5200 Series Firewall (Continued) Step 3 Confirm that the failed drive is removed from all partitions. In the following output of the  show system raid , you see that  is now missing from all partitions. detail drive id Sys1 admin@PA-5220> show system raid detail Overall System Drives RAID status degraded -------------------------------------------------------------------------------- Drive status Disk id Sys1 Present (MICRON_M510DC_MT) Disk id Sys2 Present (MICRON_M510DC_MT) -------------------------------------------------------------------------------- Partition status panlogs clean, degraded Drive id Sys2...
  • Page 22 Replace a Drive on a PA‐5200 Series Firewall Service the PA‐5200 Series Firewall Replace a System Drive on a PA‐5200 Series Firewall (Continued) Step 6 Install the replacement drive in the drive carrier. 1.  Place the failed drive next to the replacement drive with the connectors facing the same direction. 2.  Remove the four screws that hold the failed drive in the carrier and remove the drive from the carrier.  3.  Install the replacement drive in the carrier and secure it using the four screws you removed from the failed  drive. The illustration shows an SSD system drive and an HDD log drive; the procedure to swap the drive is the same  for both. Step 7 Install the replacement drive in the firewall. 1.  Ensure that the drive carrier lever is in the open position; if it is not, press the ejector button on the drive  carrier to release the lever and pull it out until it is fully open. 2.  Slide the replacement drive and carrier assembly into the empty drive bay until it is about 1/4” (.6cm) from  being fully inserted. 3.  Before fully inserting the drive carrier, ensure that the lever attaches to the locking mechanism on the  firewall and then close the lever to seat the carrier. Step 8  Choose from the following two installation procedures based on your findings in Step • If the replacement drive is the same model number as the failed drive, continue to Step • If the replacement drive is a different model number than the failed drive, skip to Step 44  •  PA‐5200 Series Next‐Gen Firewall Hardware Reference © Palo Alto Networks, Inc. Copyright © 2007-2017 Palo Alto Networks...
  • Page 23 Service the PA‐5200 Series Firewall Replace a Drive on a PA‐5200 Series Firewall Replace a System Drive on a PA‐5200 Series Firewall (Continued) Step 9 (Same model replacement drive only) Add the replacement drive (one that is the same model as the failed  drive) to the RAID 1 array: 1.  Add the replacement drive to the RAID 1 array. In this example, run the following command to add the  SYS 1 drive to the array: admin@PA-5020> request system raid add sys1 If the replacement drive was previously used in a different Palo Alto Networks firewall, include the   option in this command to force the system to reformat the drive and add it to the array. If  force you reboot the firewall after removing the failed drive from the array, the force option is not  required. Because the firewall recognizes that a drive is missing and it will automatically reformat  the newly inserted drive and adds it to the array. 2.  Periodically view the RAID status until you see that the  shows  Overall System Drives RAID status , all partitions show  , and both drives show  . To view RAID status, run the following  Good clean active sync command: admin@PA-5020> show system raid detail Do not reboot the firewall until all partitions are ready; otherwise, the system drives may become ...
  • Page 24 Replace a Drive on a PA‐5200 Series Firewall Service the PA‐5200 Series Firewall Replace a System Drive on a PA‐5200 Series Firewall (Continued) Step 10 (Different model replacement drive only) Add the replacement drive (one that is a different model than the  failed drive) to the RAID 1 array: 1.  Connect a serial cable from your computer to the Console port on the firewall and connect to the firewall  using terminal emulation software that is configured to use 9600‐8‐N‐1 settings. 2.  (Optional) Suspend the firewall with the failed drive if it is the active firewall in an HA configuration. The firewall fails over when you boot into the Maintenance Recover Tool (MRT) as described in  the following step but you can choose to Verify Failover or manually suspend the firewall that  contains the failed drive. 3.  Reboot the firewall with the failed drive into the MRT by running the following command: admin@PA-5020> debug system maintenance-mode 4.  Press enter on CONTINUE and then navigate to RAID and press enter again. 5.  Navigate to the Migrate Drive section and select the drive to migrate. In this example, select Migrate drive Sys2 -> Sys1 to initiate the process of copying the system data from the Sys2 drive to the Sys1  replacement drive. 6.  After migration is complete, remove the other system drive. In this example, remove the Sys2 drive. 7.  Press Esc to go back to the main menu and then press enter on Reboot. 8.  After the firewall boots PAN‐OS, replace the other drive in the array so the drives in the array are the same  model. In this example, first remove the Sys2 drive from the carrier and install the second replacement  drive (one that is the same model as Sys1) into the carrier (see Step 6). Then, install the second replacement  drive in slot Sys 2. 9.  Add the second replacement drive to the RAID 1 array. In this example, run the following command to add ...
