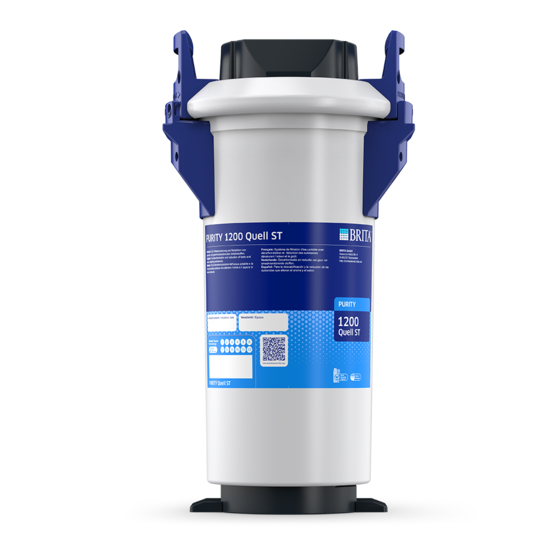

Filterkartusche/Filter Cartridge
Cartridge Replacement Instructions
Instructions de remplacement
Gebruiksaanwijzing voor vervanging
Istruzioni per la sostituzione
Instrucciones de sustitución
Instrukcja wymiany
Udskiftningsvejledning
Обновленная инструкция
Tauschanleitung
Stand 03/16
deutsch
english
français
nederlands
italiano
español
polski
dansk
русский
Advertisement
Table of Contents
Related Manuals for Brita PURITY 450 Quell ST
Summary of Contents for Brita PURITY 450 Quell ST
- Page 1 PURITY 450 Quell ST PURITY 600 Quell ST PURITY 1200 Quell ST Filterkartusche/Filter Cartridge deutsch Tauschanleitung english Cartridge Replacement Instructions français Instructions de remplacement nederlands Gebruiksaanwijzing voor vervanging italiano Istruzioni per la sostituzione español Instrucciones de sustitución polski Instrukcja wymiany...
-
