• Jos LFE-kanavan taoa on jo nostettu
+10 dB jollain signaaliketjun laitteella,
kuten esimerkiksi AV-prosessorilla tai
äänipöydän antoliitännöissä.
• Kun tuotetaan ääniformaattia, jossa ei
käytetä LFE-kanavan tason muutosta.
Bypass (subwooferin ohitus)
Bypass-liittimeen voit kytkeä joko kaksi-
tai kolmenapaisen 6,3 mm:n jakkiliittimen.
Jakkiin liitetyllä päälle/pois -katkaisimella
voit halutessasi kytkeä subwooferin
ohitustoiminnon päälle. Ohitus aktivoituu
kun jakin kärki (Tip) ja runko (Sleeve)
kytketään yhteen. Kun ohitus on päällä,
subwoofer toistaa vain LFE-kanavaan
syötettävän signaalin, eikä lainkaan
pääkanavien 1-5 signaaleja, jotka ohjataan
suodattamattomina pääkaiuttimiin.
Turvallisuusohjeita
Genelec 7050C on suunniteltu ja valmistettu
täyttämään kansainväliset turvallisuusnormit.
Virheellisestä käytöstä saattaa kuitenkin
seurata vaaratilanne, joten seuraavia ohjeita
on aina noudatettava:
• Laitetta ei saa asettaa alttiiksi
kosteudelle tai roiskevedelle. Se on
tarkoitettu käytettäväksi ainoastaan
kuivassa huonetilassa.
• Huolto- ja korjaustoimia saa
suorittaa vain valmistajan valtuuttama
huoltohenkilöstö.
• Älä avaa subwooferin koteloa tai irrota
laitteesta mitään osia.
• Laitteen saa kytkeä ainoastaan
maadoitettuun pistorasiaan.
• Huomaa, että vahvistin ei ole täysin
jännitteetön ellei virtajohtoa ole irrotettu
pistokkeesta.
• Subwooferin ympärillä pitää olla riittävä
vapaatila lämmön haihduttamiseksi.
Huolto
Kaikki huolto- ja korjaustoimet on annettava
valmistajan tai valmistajan valtuuttaman
huoltohenkilöstön suoritettaviksi. Älä avaa
laitetta itse.
Takuu
Genelec Oy antaa tälle tuotteelle kahden
vuoden takuun ostopäivästä lukien. Takuu
kattaa valmistusvirheet ja materiaaliviat.
2-kanavainen 5- kanavainen
järjestelmä
(2.1)
8020
7050C
8030
M030
Huoneen tilavuus
<75 m
3
Taulukko 2. Suositeltavat pääkaiuttimet
7050C:lle.
Level vs Freq (Hz)
järjestelmä
+100
(5.1)
Bass
Roll-Off
8010
-4, -8 and
-12 dB
8020
+80
+60
+40
+20
+0
10

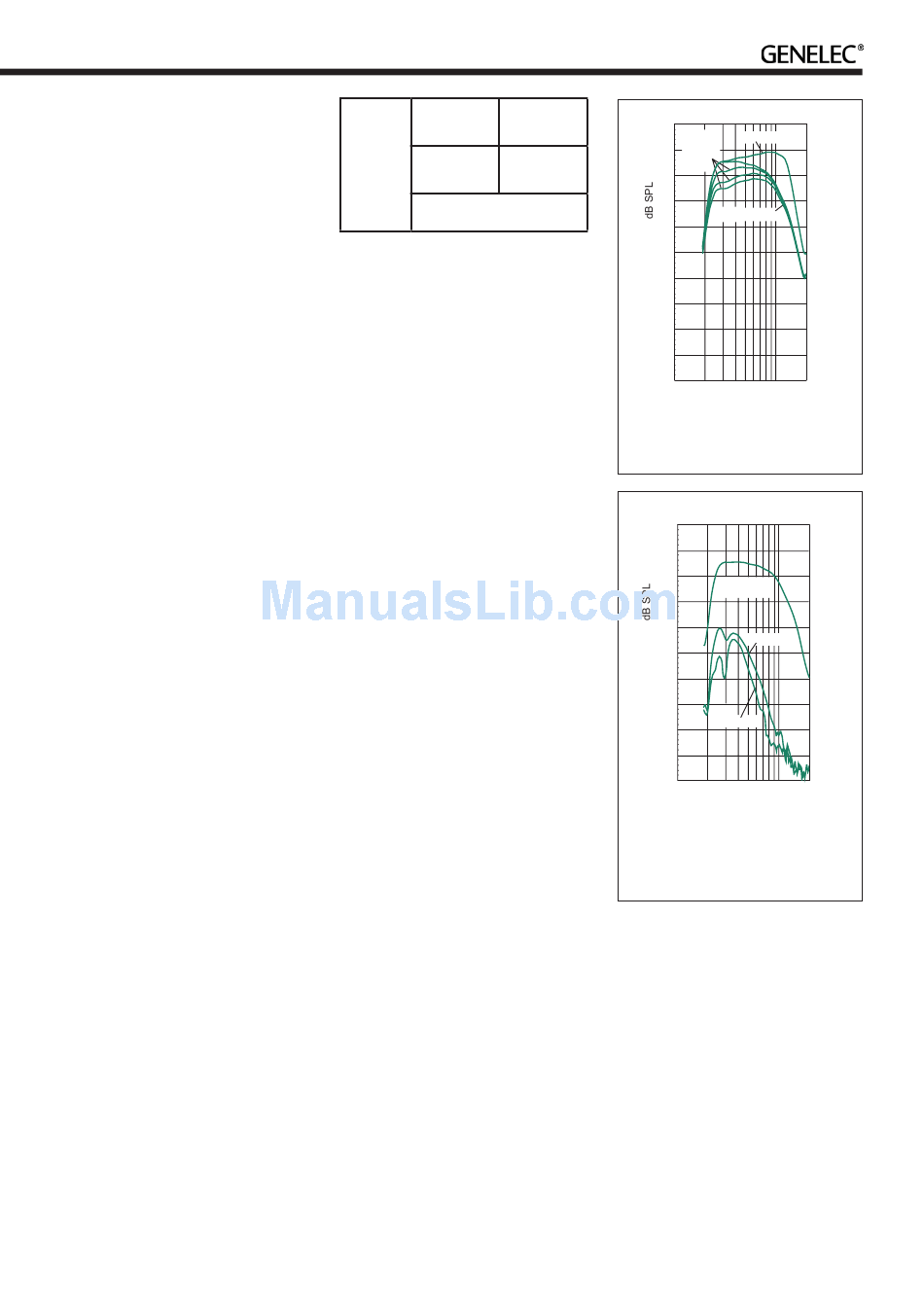

Kuva 7. 7050C:n vapaakenttävaste
ja Bass Roll Off -säädön vaikutus
vasteeseen.
Harmonic distortion
+100
+80
+60
+40
+20
+0
10
Kuva 8. 7050C:n harmoninen särö
vapaakentässä. Puoliavaruudessa
äänenpaine (SPL) on 6 desibeliä
korkeampi.
7050C 4.2.18
LFE channel
Main channels
20 30 50 Hz
100 200
7050C 4.2.18
Fundamental
frequency
2nd harmonic
3rd harmonic
20 30 50 Hz
100 200
