2.5. Main characteristics of the LIN connection

Line interface : FREESCALE MC33661

- LIN Rev 1.2, 1.3, 2.0 and 2.1 specification
- Baud rate 2400, 9600, 19200 and 20883 bauds
- Master or slave pull-up resistor's configuration set up by software

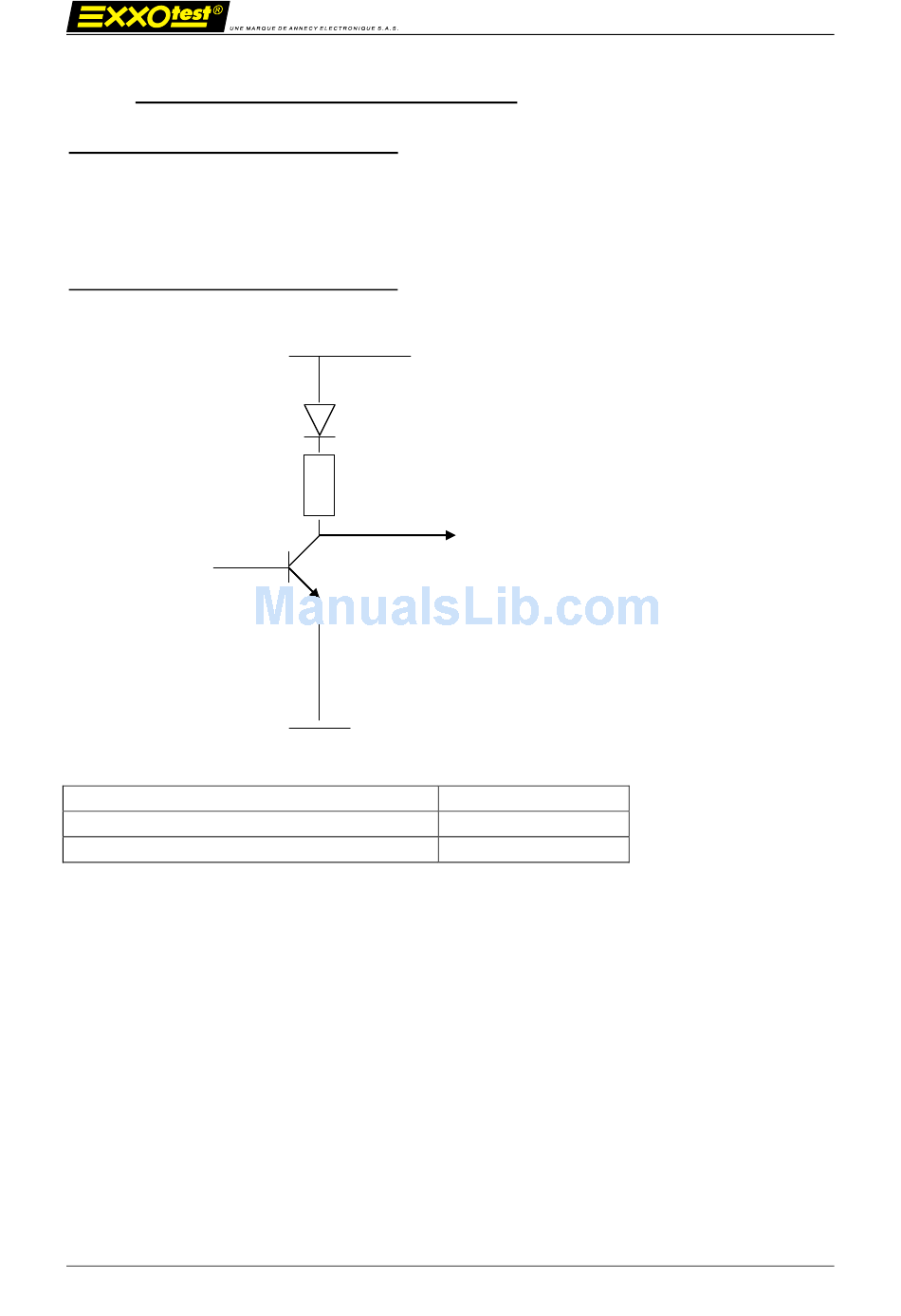

Diagram of the transmitter/receiver line
Set up type
LIN master mode
LIN slave mode
16/05/2012
Document confidentiel appartenant à Annecy Electronique S.A.S.
Ne peut être diffusé, copié intégralement ou en partie sans autorisation expresse préalable
+VBAT
R1
R1
1 K
30 K
