Cette hotte standard est munie d'une entrée pour conduit vertical circulaire de 8". Pour la convertir à un conduit
horizontal circulaire de 8" ou rectangulaire 3-1/4" x 10", veuillez suivre les instructions ci-dessous.
CONVERSION D'UN CONDUIT VERTICAL À UN CONDUIT HORIZONTAL

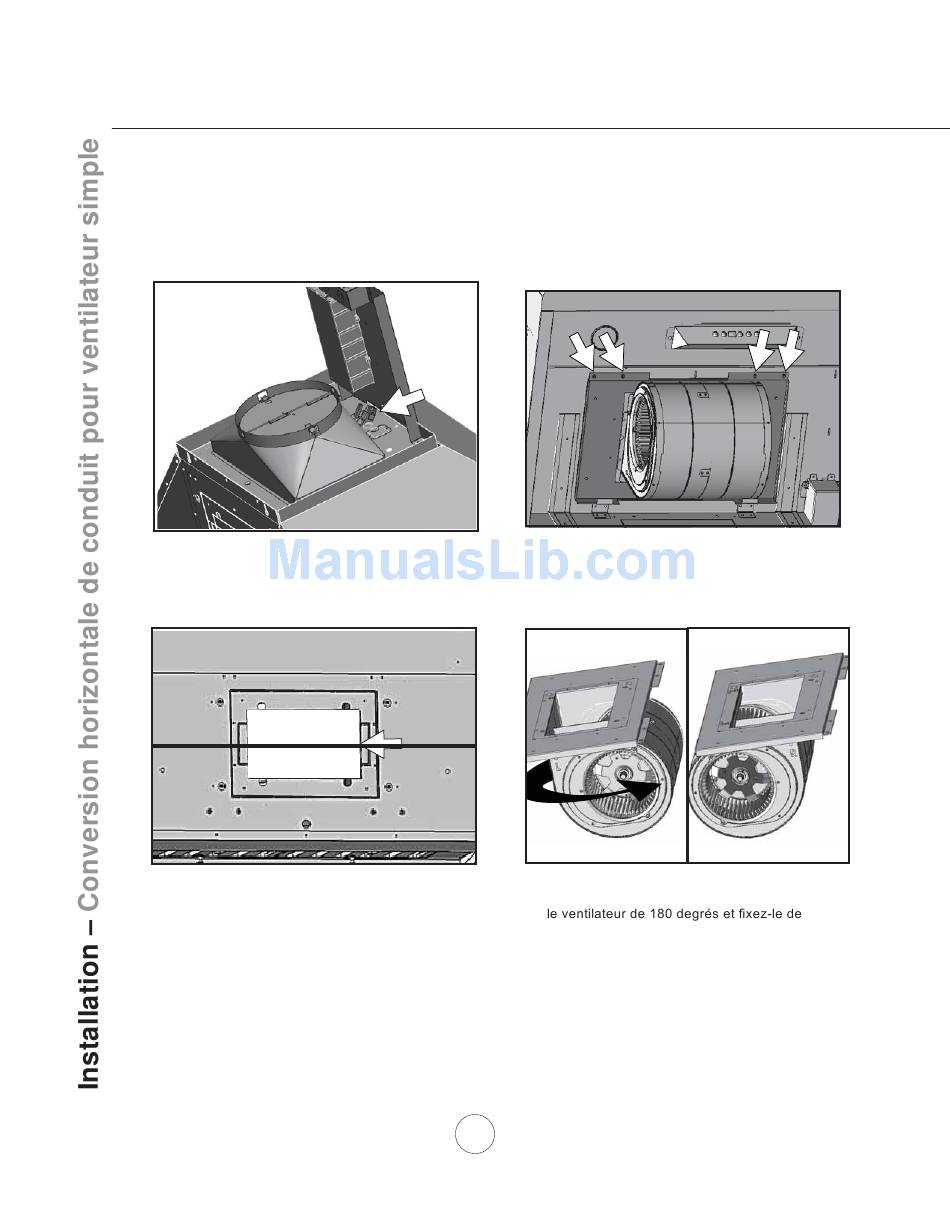

1. Débranchez le connecteur du ventilateur et les
câbles d'alimentation blanc et noir.
3. Enlevez la plaque C pour installer un conduit
circulaire arrière de 8".
2. Enlevez les quatre (4) vis de l'intérieur de la
hotte qui retiennent la plaque du ventilateur à
la partie supérieure du bâti. Retirez la plaque
du ventilateur simple et la plaque du ventilateur
simple.
C
4. Enlevez les quatre (4) vis qui retiennent le
ventilateur à la plaque du ventilateur. Tournez
nouveau à la plaque du ventilateur.
