C
n .
m i
x . D
m a
3 6
Recouvrement de
Hauteur de la hotte
conduit standard
min. avec conduit (A) 30"
maximum (B) 42-1/2"
Hauteur de plafond
min. avec conduit (C) 90"
(7' 6")
maximum (D) 112-1/2"
(9' 4-1/2" )
CONDUIT D'AÉRATION
Un conduit circulaire minimal de 8" doit être utilisé
pour assurer un mouvement d'air maximale lors
de l'utilisation d'un ventilateur interne simple. Lors
de l'utilisation d'un ventilateur interne double, le
conduit circulaire doit être de 10".
N'utilisez que des conduits en métal rigide. Les
conduits souples pourraient réduire la circulation
d'air jusqu'à 50 %.
Utilisez la feuille de calcul (page 5) pour obtenir la
longueur totale du conduit lors de l'utilisation de
coudes, de pièces de transition ou de couvercles.
Lorsqu'il possible de le faire, diminuez
TOUJOURS le nombre de pièces et de
changements de direction. Si un long tronçon de
conduit est nécessaire, augmentez le diamètre du
conduit.
Si des changements de direction ou des
adaptateurs sont nécessaires, installez-les le
plus loin possible de l'ouverture et le plus éloigné
possible l'un de l'autre.

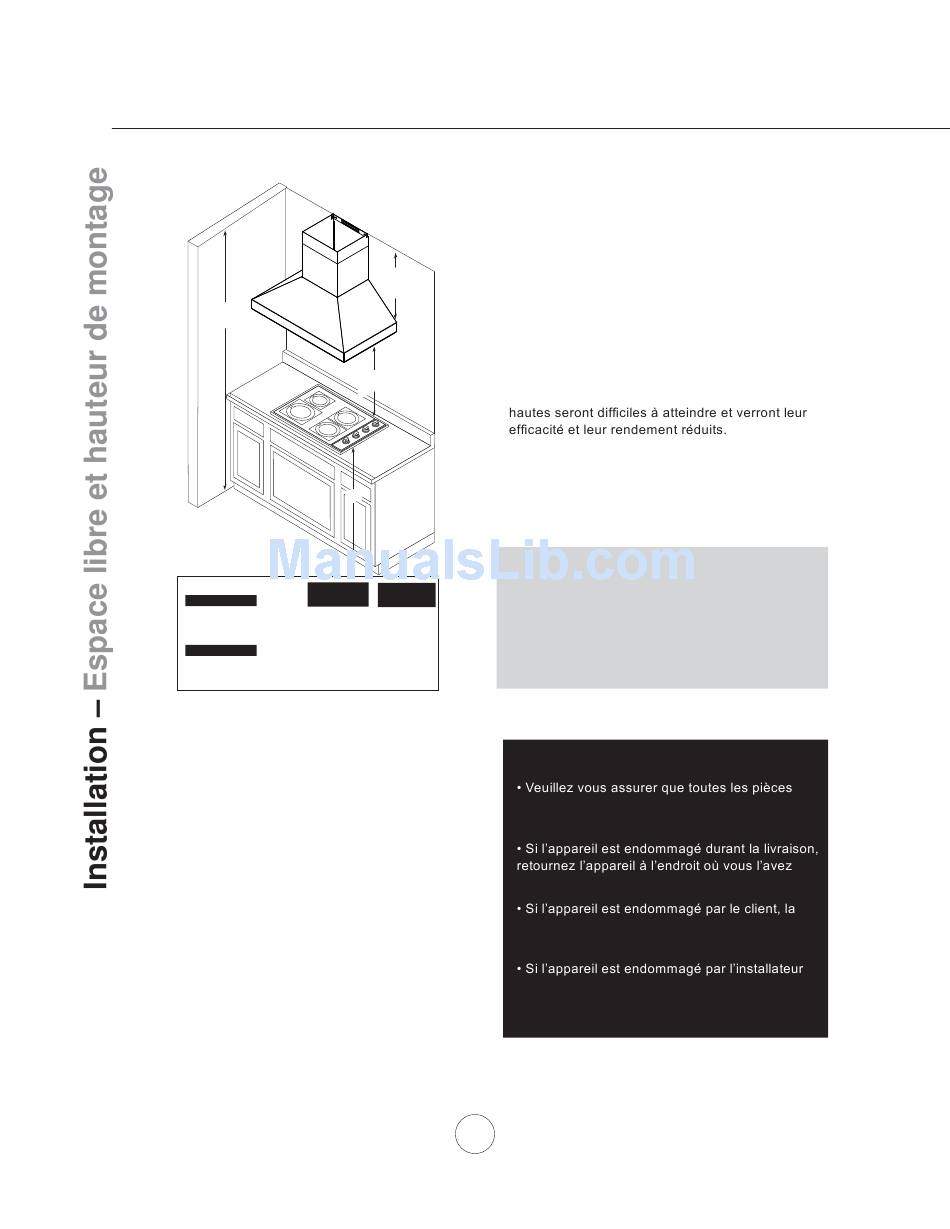

La hauteur de montage de la surface de la
cuisinière au bas de la hotte ne devrait pas être
A
n .
inférieure à 24".
m i
x . B
m a
La hauteur de montage maximale ne devrait pas
outrepasser 34".
Il est important d'installer la hotte à la hauteur
de montage adéquate. Les hottes installées trop
basses pourraient être endommagées par la
i n .
" m a x .
chaleur en plus de présenter des risques d'incendie
2 4
" m
3 4
plus élevés tandis que les hottes installées trop
Si elles sont disponibles, consultez les exigences
de hauteur d'espace libre requise par le fabricant
"
de la cuisinière ainsi que la hauteur recommandée
de montage de la hotte au-dessus de la surface de
cuisson.
Conduit vertical :
8" circulaire minimum (ventilateur interne simple)
Prolongement de
10" circulaire minimum (ventilateur interne double)
rec. de conduit
49"
80"
Conduit horizontal :
8" circulaire minimum (ventilateur interne simple)
109"
(9' 1")
10" circulaire minimum (ventilateur interne double)
150"
(12' 6")
ENDOMMAGEMENT LORS DE LA LIVRAISON/
INSTALLATION :
de l'appareil ne sont pas endommagées avant
l'installation.
acheté pour réparation ou remplacement.
réparation ou le remplacement est à la charge du
client.
(si autre que le client), le client et l'installateur
doivent en venir à une entente pour la réparation
ou le remplacement.
6
