Guntermann & Drunck GmbH
www.gdsys.de

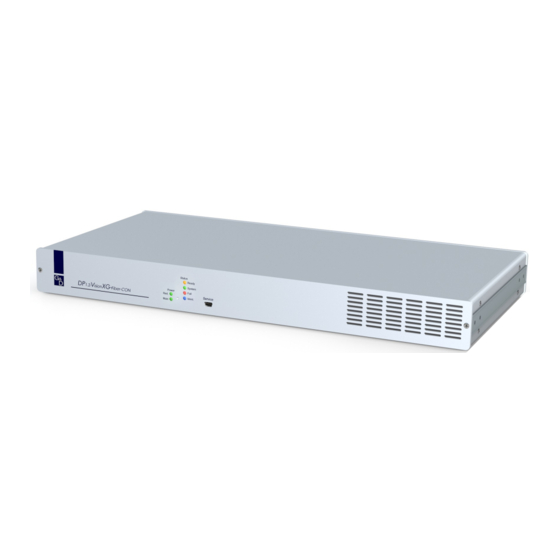

G&D DP1.2-VisionXG-Fiber
Installation und Bedienung
DE

Installation and Operation

EN
A9100271-1.12

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DP1.2-VisionXG-Fiber and is the answer not in the manual?

Questions and answers

Summary of Contents for G&D DP1.2-VisionXG-Fiber

  • Page 1: Installation And Operation

    Guntermann & Drunck GmbH www.gdsys.de G&D DP1.2-VisionXG-Fiber Installation und Bedienung Installation and Operation A9100271-1.12...
  • Page 2 © Guntermann & Drunck GmbH 2017. Alle Rechte vorbehalten. Version 1.12 – 21.11.2017 Firmware: 1.0.001 Guntermann & Drunck GmbH Obere Leimbach 9 57074 Siegen Germany Telefon +49 (0) 271 23872-0 Telefax +49 (0) 271 23872-120 http://www.gdsys.de sales@gdsys.de i · G&D DP1.2-VisionXG-Fiber...
  • Page 3  Increase the separation between the equipment and receiver.  Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.  Consult the dealer or an experienced radio/TV technician for help. G&D DP1.2-VisionXG-Fiber · ii...
  • Page 4: Table Of Contents

    Inhaltsverzeichnis Inhaltsverzeichnis Sicherheitshinweise ..................1 Die DP1.2-VisionXG-Fiber-Serie ..............4 Verfügbare Gerätevarianten ................4 Lieferumfang ....................5 Installation ....................... 6 Vorbereitung ...................... 6 Installation des Rechnermoduls ................7 Installation des Arbeitsplatzmoduls ..............11 Inbetriebnahme ....................15 Startvorgang ....................15 On-Screen-Display des Arbeitsplatzmoduls ............15 Erstkonfiguration der Netzwerkeinstellungen ..........
  • Page 5 Bedeutung der LEDs an der Rückseite ............. 56 Technische Daten ................... 58 Allgemeine Eigenschaften ................58 Allgemeine Eigenschaften der Module ............. 60 Spezifische Eigenschaften der Varianten ............61 Eigenschaften der Übertragungsmodule ............65 Multimode-Übertragungsmodule ............... 65 Singlemode-Übertragungsmodule ............... 65 G&D DP1.2-VisionXG-Fiber · iv...
  • Page 6: Sicherheitshinweise

    Betreiben Sie dieses Gerät nur mit dem mitgelieferten oder in der Bedienungsan- leitung aufgeführten Netzteil. ! Betreiben Sie das Gerät ausschließlich im vorgesehenen Einsatzbereich Die Geräte sind für eine Verwendung im Innenbereich ausgelegt. Vermeiden Sie extreme Kälte, Hitze oder Feuchtigkeit. 1 · G&D DP1.2-VisionXG-Fiber...
  • Page 7 Mettre au rebut les batteries usagées conformêment aux instructions du fabricant et de manière écologique. Les batteries usagées ne doivent pas être jetées dans les ordures ménagères. Respectez les prescriptions valables pour l'élimination des produits électroniques. G&D DP1.2-VisionXG-Fiber · 2...
  • Page 8 Umgang mit Laser-Technologie nicht sichergestellt werden. Die Gewährleistung zur Erfüllung aller einschlägigen Bestimmungen kann nur in der Gesamtheit der Originalkomponenten gegeben werden. Aus diesem Grund ist der Betrieb der Geräte ausschließlich mit solchen Übertragungsmodu- len zulässig, die von G&D zertifiziert wurden. 3 · G&D DP1.2-VisionXG-Fiber...
  • Page 9: Die Dp1.2-Visionxg-Fiber-Serie

    -Serie sind verschiedene Varianten verfügbar, die die zusätzliche Übertragung von USB 2.0-Signalen und/oder die Verwendung mehrerer Bildschirme erlauben: Modell Videokanäle USB 2.0 DP1.2-VisionXG-Fiber-AR nicht unterstützt DP1.2-VisionXG-Fiber-ARU2 Hi-Speed DP1.2-VisionXG-Fiber-MC2-AR nicht unterstützt DP1.2-VisionXG-Fiber-MC2-ARU2 Hi-Speed DP1.2-VisionXG-Fiber-MC3-AR nicht unterstützt Hi-Speed DP1.2-VisionXG-Fiber-MC3-ARU2 nicht unterstützt DP1.2-VisionXG-Fiber-MC4-AR Hi-Speed DP1.2-VisionXG-Fiber-MC4-ARU2 G&D DP1.2-VisionXG-Fiber · 4...
  • Page 10: Lieferumfang

     2 × Audio-Kabel (Audio-M/M-2)  1 × serielles Anschlusskabel (RS232-M/F-2)  1 × Servicekabel (USB-Service-2)  2 × RackMount-Set (19" RM-Set-435-1HE)  1 × Installations- und Bedienhandbuch  1 × Bedienhandbuch für Webapplikation Config Panel 5 · G&D DP1.2-VisionXG-Fiber...
  • Page 11: Installation

    ) in der Nähe des entfernten Arbeitsplatzes. HINWEIS: Die maximale Kabellänge zwischen dem Arbeitsplatzmodul und den Geräten des Arbeitsplatzes beträgt zwei Meter. 4. Entnehmen Sie die mitgelieferten Kabel der Verpackung und legen Sie diese für die Installation der Geräte bereit. G&D DP1.2-VisionXG-Fiber · 6...
  • Page 12: Installation Des Rechnermoduls

    USB K/M: Schließen Sie die USB-Maus und/oder die USB-Tastatur des lokalen Arbeitsplatzes an. PS/2: Schließen Sie die PS/2-Tastatur des lokalen Arbeitsplatzes an. TIPP: Verwenden Sie den Adapter MD6M-2xMD6F (A6400043) zum gleichzeitigen Anschluss einer PS/2-Tastatur und einer PS/2-Maus. 7 · G&D DP1.2-VisionXG-Fiber...
  • Page 13 USB K/M PS/2 DP Out: Schließen Sie den Monitor des lokalen Arbeitsplatzes an. HINWEIS: Pro Videokanal der MultiChannel-Variante ist je eine Schnittstelle DP Out- verfügbar. Die Ziffern hinter den Schnittstellen-Bezeichnungen ordnen jede Schnittstelle einem bestimmten Kanal zu. G&D DP1.2-VisionXG-Fiber · 8...
  • Page 14 HINWEIS: Entfernen Sie die Schutzkappen der Transmission-Schnittstellen und der Kabelstecker. Stecken Sie den LC-Stecker eines als Zubehör erhältlichen Glasfa- Transmission|Tx: serkabels ein. Das andere Ende des Kabels ist mit der Schnittstelle Transmission|Rx des Arbeitsplatzmoduls zu verbinden. 9 · G&D DP1.2-VisionXG-Fiber...
  • Page 15 Line Out: Verbinden Sie die Line-In-Schnittstelle des Rechners mit dieser Schnittstelle. Verwenden Sie hierzu ein Audio-Anschlusskabel Audio-M/M-2. USB 2.0 CPU: Verbinden Sie eine USB-Schnittstelle des Rechners mit dieser Schnitt- stelle. Verwenden Sie hierzu das Kabel USB-AM/BM-2. G&D DP1.2-VisionXG-Fiber · 10...
  • Page 16: Installation Des Arbeitsplatzmoduls

    (oder höher) ein. Verbinden Sie das andere Ende des Kabels mit dem lokalen Netz- werk. Network B: Stecken Sie das als Zubehör erhältliche Twisted-Pair-Kabel der Kategorie 5 (oder höher) ein. Verbinden Sie das andere Ende des Kabels mit dem lokalen Netz- werk. 11 · G&D DP1.2-VisionXG-Fiber...
  • Page 17 Keyb./Mouse PS/2 Schließen Sie hier den Monitor des Arbeitsplatzes an. DP Out: HINWEIS: Pro Videokanal der MultiChannel-Variante ist je eine DP Out- Schnittstelle verfügbar. Die Ziffern hinter den Schnittstellen-Bezeichnungen ordnen jede Schnittstelle einem bestimmten Kanal zu. G&D DP1.2-VisionXG-Fiber · 12...
  • Page 18 Line In: Schließen Sie die Lautsprecher oder ein anderes Audioausgabegerät des Line Out: Arbeitsplatzes an. RS232: Verbinden Sie das serielle Endgerät mit dieser Schnittstelle. USB 2.0 Devices: An diese vier Schnittstellen können beliebige USB-Geräte ange- schlossen werden. 13 · G&D DP1.2-VisionXG-Fiber...
  • Page 19 Red. Main Network A Keyb./Mouse PS/2 RS232 Ready Ident. Fail System Stecken Sie ein mitgeliefertes Kaltgerätekabel ein. Main Power: Red. Power: Stecken Sie ein mitgeliefertes Kaltgerätekabel ein. Hierdurch wird eine zweite, redundante Stromversorgung des Arbeitsplatzmoduls erreicht. G&D DP1.2-VisionXG-Fiber · 14...
  • Page 20: Inbetriebnahme

    Arbeitsplatzmoduls und der (Standard: ) zum Öffnen des Remote hotkey Strg entfernten OSD des Rechnermoduls angezeigt. TIPP: Betätigen Sie die -Taste, um den Vorgang anzuhalten. Ein Tasten- Pause druck auf die führt den Vorgang fort. Leertaste 15 · G&D DP1.2-VisionXG-Fiber...
  • Page 21: Erstkonfiguration Der Netzwerkeinstellungen

     Off: Netzwerkschnittstelle ausschalten. Es wird eine statische IP-Adresse zugeteilt.  Static: Bezug der IP-Adresse von einem DHCP-Server.  DHCP: IP address: Geben Sie die IP-Adresse der Schnittstelle an. Im Betriebsmodus DHCP ist keine Eingabe möglich. G&D DP1.2-VisionXG-Fiber · 16...
  • Page 22: Konfiguration Der Globalen Netzwerkeinstellungen

    Geben Sie die IP-Adresse des Gateways an. DNS Server 1: Geben Sie die IP-Adresse des DNS-Servers an. DNS Server 2: Geben Sie optional die IP-Adresse eines weiteren DNS-Servers an. 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 17 · G&D DP1.2-VisionXG-Fiber...
  • Page 23: Bedienung

    Um die exklusive Bedienung des KVM-Extenders durch einen Arbeitsplatz zu ermöglichen, kann die Berechtigung für den exklusiven Zugriff des Arbeitsplatzes aktiviert werden. Ist diese Funktion eingeschaltet, kann die exklusive Bedienung des KVM-Extenders mit der Tastenkombination (Standard: ) aktiviert werden. Hotkey+Druck Strg+Druck G&D DP1.2-VisionXG-Fiber · 18...
  • Page 24: Steckdose Schalten

    Steckdose zugewiesen ist, ist die Zeile nicht anwählbar und der Text n.c. (not connected) wird angezeigt. 3. Betätigen Sie die Eingabetaste , um die in der Zeile angezeigt Operation auszuführen: turn off  Steckdose(n) ausschalten turn on  Steckdose(n) einschalten 19 · G&D DP1.2-VisionXG-Fiber...
  • Page 25: Verwendung Des Reset-Tasters

    Die Wiederherstellung der Standardeinstellungen ist alternativ auch über das OSD oder die Webapplikation Config Panel möglich (s. Seite 47). Nur bei der Wiederherstellung der Standardeinstellungen über die Webapplikation ist optional die Beibehaltung der Konfiguration der Netzwerkschnittstellen möglich. G&D DP1.2-VisionXG-Fiber · 20...
  • Page 26: Temporäre Deaktivierung Der Netzfilterregeln

    3. Bearbeiten Sie die im Gerät gespeicherten Netzfilterregeln mit der Webapplika- tion und speichern Sie die Regeln anschließend ab. Config Panel WICHTIG: Wird innerhalb von 15 Minuten keine neue Netzfilterkonfiguration erstellt, werden die ursprünglichen Einstellungen wieder aktiviert. 21 · G&D DP1.2-VisionXG-Fiber...
  • Page 27: Konfiguration

    Änderung des Scancode-Sets einer PS/2-Tastatur Scancode-Set 2 Tastatur für Start des Arbeitsplatzmoduls erforderlich nein Wartezeit des Bildschirmschoners einstellen deaktiviert Tastaturlayout für Eingaben innerhalb des OSDs auswählen german Wiederherstellung der Standardeinstellungen Automatisches Schließen des OSD nach Inaktivität deaktiviert G&D DP1.2-VisionXG-Fiber · 22...
  • Page 28: Bedienung Des On-Screen-Displays Am Arbeitsplatz

    Nach der Ausführung des Hotkeys wird das OSD auf dem Monitor des Arbeitsplat- zes angezeigt:  Configuration Console setup Local console setup Target setup  System setup Network setup Information Target power turn off  Die Menüansichten des On-Screen-Displays bestehen aus drei Hauptbereichen: 23 · G&D DP1.2-VisionXG-Fiber...
  • Page 29: Bedienung Des On-Screen-Displays

    Daten geschlossen und das übergeordnete Menü angezeigt. Betätigen Sie diese Taste, um zwischen den verschiedenen Optionen eines Menüeintrags zu wechseln. Strg+F8: Konfigurationseinstellungen mit vielen verfügbaren Optionen unterstützen diese Tastenkombination zum Aufruf einer über- sichtlichen Liste aller Optionen. G&D DP1.2-VisionXG-Fiber · 24...
  • Page 30: Grundlegende Bedienung Der Webapplikation

    Im KVM-Extender ist ein SSL-Zertifikat hinterlegt, welches dem Webbrowser bzw. dem Benutzer erlaubt, die Gegenseite zu authentifizieren. WICHTIG: Ersetzen Sie das im Auslieferungszustand des Geräts enthaltene Zertifi- kat durch ein individuelles, gerätebezogenes Zertifikat. Die Erstellung eines sol- chen Zertifikats wird im Handbuch der Webapplikation beschrieben. 25 · G&D DP1.2-VisionXG-Fiber...
  • Page 31: Benutzerauthentifizierung Gegenüber Der Webapplikation

    Melden Sie sich hierfür mit dem Administratorkonto in die Webapplikation ein und ändern Sie anschließend das Passwort wie im separaten Handbuch der Webapplikation beschrieben. Die voreingestellten Zugangsdaten zum Administratorkonto lauten:  Benutzername: Admin  Passwort: 4658 G&D DP1.2-VisionXG-Fiber · 26...
  • Page 32: Konfigurationseinstellungen

    4. Wählen Sie in der Zeile Hotkey Modifizierer mindestens eine der aufgeführten Modifizierertasten (Strg, Alt, Alt Gr, Win oder Shift) durch Anklicken des bzw. der entsprechenden Kontrollkästchen(s) aus. 5. Klicken Sie auf , um die erfassten Daten zu speichern. 27 · G&D DP1.2-VisionXG-Fiber...
  • Page 33: Änderung Der Osd-Taste

    Hotkey-Modifizierertaste(n) den Aufruf des On-Screen-Displays bewirkt. Zur Auswahl stehen die Tasten Pause, Einfg, Entf, Pos 1, Bild auf, Bild ab, Num, Ende oder Space. 5. Klicken Sie auf , um die erfassten Daten zu speichern. G&D DP1.2-VisionXG-Fiber · 28...
  • Page 34: On-Screen-Display Mit Doppeltem Tastendruck Starten

     OSD-Aufruf mit doppeltem Druck auf die Windows-Taste Shift  OSD-Aufruf mit doppeltem Druck auf die Umschalt-Taste  OSD-Aufruf mit doppeltem Druck auf die Druck-Taste Druck 5. Klicken Sie auf , um die erfassten Daten zu speichern. 29 · G&D DP1.2-VisionXG-Fiber...
  • Page 35: Änderung Der Exklusiv-Taste

    Taste aus. Zur Auswahl stehen die Tasten Backspace, Druck, Rollen, Num, Pause, Einf.,   Entf., Pos 1, Ende, Bild , Bild und Space. 5. Klicken Sie auf , um die erfassten Daten zu speichern. G&D DP1.2-VisionXG-Fiber · 30...
  • Page 36: Änderung Der Zeitspanne Der Eingabesperre

    Zeitspanne der Multiuser-Eingabesperre Eingabesperre (0 bis 90 Sekunden) ein. Der Wert 0 deaktiviert die Eingabesperre. 5. Klicken Sie auf , um die erfassten Daten zu speichern. Verwandtes Thema:  Exklusive Bedienung des KVM-Extenders auf Seite 18 31 · G&D DP1.2-VisionXG-Fiber...
  • Page 37: Berechtigung Für Exklusiven Zugriff Des Arbeitsplatzes

    3. Wählen Sie in der Zeile durch Betätigung der -Taste zwi- Enable exclusive schen folgenden Optionen:  Berechtigung für exklusiven Zugriff erteilt (Standard)  Berechtigung für exklusiven Zugriff verweigert 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D DP1.2-VisionXG-Fiber · 32...
  • Page 38: Änderung Der Videobetriebsart Der Arbeitsplätze

    Alternativ können Sie festlegen, dass das Bild des anderen Arbeitsplatzes ausge- schaltet wird, sobald eine Eingabe an einem Arbeitsplatz erfolgt. Das Bild wird auf dem anderen Arbeitsplatz wird angezeigt, sobald die Eingaben des Anwenders am Arbeitsplatz abgeschlossen sind. 33 · G&D DP1.2-VisionXG-Fiber...
  • Page 39 Aktionen am entfernten/lokalen Arbeitsplatz aus 5. Klicken Sie auf , um die erfassten Daten zu speichern. Verwandte Themen:  Änderung der Zeitspanne der Eingabesperre auf Seite 31  Berechtigung für exklusiven Zugriff des Arbeitsplatzes auf Seite 32 G&D DP1.2-VisionXG-Fiber · 34...
  • Page 40: Auswahl Des Edid-Modus Des Kvm-Extenders

    Sie die Eingabetaste Wählen Sie mit den Pfeiltasten das zu aktivierende Profil und aktivieren Sie es mit der -Taste. Speichern Sie Ihre Auswahl mit der -Taste. 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 35 · G&D DP1.2-VisionXG-Fiber...
  • Page 41: Verwendung Des Freeze-Modus

    Freeze-Modus nutzen möchten, aktivieren Sie den Modus ohne Puffer Um den Verbindungsabbruch deutlich zu signalisieren, wird das zuletzt empfangene Bild wahlweise mit einem farbigen Rahmen und/oder der Einblendung und der ver- Frozen gangenen Zeit seit dem Verbindungsabbruch dargestellt. G&D DP1.2-VisionXG-Fiber · 36...
  • Page 42 5. Falls der Freeze-Modus aktiviert ist, wählen Sie zusätzlich eine oder beide Optionen im Feld Freeze-Visualisierung  Anzeige eines farbigen Rahmens bei Verbindungsabbruch. Rahmen  Einblendung des Hinweises Frozen und der vergangenen Zeit seit dem Verbindungsabbruch. 6. Klicken Sie auf , um die erfassten Daten zu speichern. 37 · G&D DP1.2-VisionXG-Fiber...
  • Page 43: Ddc/Ci-Unterstützung (De)Aktivieren

     Die DDC/CI-Übertragung ist deaktiviert (Standard). CPU > Monitor  Die DDC/CI-Übertragung erfolgt ausschließlich vom Rechner in Richtung des Monitors. Bidirektional  Die DDC/CI-Übertragung erfolgt bidirektional. 5. Klicken Sie auf , um die erfassten Daten zu speichern. G&D DP1.2-VisionXG-Fiber · 38...
  • Page 44: Usb-Hid-Modus Auswählen

     NOTTROT N170 KGE Wacom Cintiq 21UX  Wacom Cint.21 Wacom Intuos3  Wacom Int.3 Wacom Intuos4 S  Wacom Int.4S Wacom Intuos4 M  Wacom Int.4M Wacom Intuos4 L  Wacom Int.4L Wacom Intuos4 XL  Wacom Int.4XL 39 · G&D DP1.2-VisionXG-Fiber...
  • Page 45 An das Arbeitsplatzmodul können Sie eine LK463-kom- patible Tastatur anschließen. Die Anordnung der 108 Tasten solcher Tastaturen ent- spricht dem OpenVMS-Tastaturlayout. Ein spezieller USB-Tastaturmodus gewährleistet die Übermittlung der Betätigung einer Sondertaste dieser Tastatur an den Zielrechner: EINGABEGERÄT EINSTELLUNG LK463-kompatible Tastatur  LK463 G&D DP1.2-VisionXG-Fiber · 40...
  • Page 46: Unterstützung Für Spezialtastaturen

    -Taste zwi- schen folgenden Optionen:  Unterstützung von Spezialtastaturen deaktivieren PixelPower C  Unterstützung der Tastatur PixelPower Blue aktivieren  Unterstützung der Tastatur SKIDATA1 aktivieren SKIDATA1 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 41 · G&D DP1.2-VisionXG-Fiber...
  • Page 47: Änderung Des Scancode-Sets Einer Ps/2-Tastatur

    Der KVM-Extender interpretiert in der Standardeinstellung alle Eingaben einer PS/2- Tastatur mit dem Scancode-Set 2. Falls das Verkettungszeichen (engl. Pipe, „|”) nicht eingegeben werden kann oder die Pfeiltasten der Tastatur nicht wie erwartet funktionieren, ist die Umstellung auf das Scancode-Set 3 empfehlenswert. G&D DP1.2-VisionXG-Fiber · 42...
  • Page 48  Aktivierung des Scancode-Sets 3 für PS/2-Tastatureingaben 5. Klicken Sie auf , um die erfassten Daten zu speichern. 6. Schalten Sie den KVM-Extender aus und wieder ein. Die Tastatur wird nach dem erneuten Einschalten initialisiert und das ausgewählte Scancode-Set angewendet. 43 · G&D DP1.2-VisionXG-Fiber...
  • Page 49: Tastatur Für Start Des Arbeitsplatzmoduls Erforderlich

    3. Wählen Sie im Feld Tastatur erforderlich zwischen folgenden Optionen: Nein  Startvorgang bei Fehlen der Tastatur fortsetzen (Standard).  Startvorgang bei Fehlen der Tastatur unterbrechen. 4. Klicken Sie auf , um die erfassten Daten zu speichern. G&D DP1.2-VisionXG-Fiber · 44...
  • Page 50: Wartezeit Des Bildschirmschoners Einstellen

    -Modul) einstellen möchten. 4. Geben Sie in der Zeile die Wartezeit (1 bis Bildschirmschoner (Minuten) 999 Minuten) des Bildschirmschoners ein. Der Wert 0 deaktiviert den Bildschirmschoner. 5. Klicken Sie auf , um die erfassten Daten zu speichern. 45 · G&D DP1.2-VisionXG-Fiber...
  • Page 51: Tastaturlayout Für Eingaben Innerhalb Des Osds Auswählen

    4. Wählen Sie im Feld Tastaturlayout zwischen folgenden Optionen:  Deutsch  Englisch (USA)  Englisch (Großbritannien)  Französisch  Spanisch  lat. Amerikanisch  Portugiesisch 5. Klicken Sie auf , um die erfassten Daten zu speichern. G&D DP1.2-VisionXG-Fiber · 46...
  • Page 52: Wiederherstellung Der Standardeinstellungen

    Konfiguration der Netzwerkschnittstellen beibehalten möchten. 4. Klicken Sie auf die Schaltfläche Werkseinstellungen , um die Standardeinstel- lungen wiederherzustellen. HINWEIS: Die Wiederherstellung der Standardeinstellungen ist alternativ auch durch Betätigung des Reset-Tasters möglich. Weitere Informationen hierzu finden Sie auf Seite 20. 47 · G&D DP1.2-VisionXG-Fiber...
  • Page 53: Automatisches Schließen Des Osd Nach Inaktivität

    Remote > Extendersysteme > Persönliches Profil 4. Geben Sie im Feld Schließe OSD bei Inaktivität von [s] die gewünschte Zeit- spanne im Bereich von Sekunden ein. 5. Klicken Sie auf , um die erfassten Daten zu speichern. G&D DP1.2-VisionXG-Fiber · 48...
  • Page 54: Farbe Der Informationseinblendung Ändern

    2. Doppelklicken Sie das Rechnermodul des zu konfigurierenden KVM- Extenders. 3. Klicken Sie auf die Reiter Remote > Extendersysteme > Persönliches Profil 4. Wählen Sie im Feld die gewünschte Farbe. Display-Farbe 5. Klicken Sie auf , um die erfassten Daten zu speichern. 49 · G&D DP1.2-VisionXG-Fiber...
  • Page 55: Anzeige Der Informationseinblendung

    Remote > Extendersysteme > Persönliches Profil 4. Wählen Sie im Feld Display zwischen folgenden Optionen:  Informationseinblendung ausschalten  temporäre Informationseinblendung für 5 Sekunden (Standard) Temporär Permanent  permanente Informationseinblendung 5. Klicken Sie auf , um die erfassten Daten zu speichern. G&D DP1.2-VisionXG-Fiber · 50...
  • Page 56: Transparenz Des On-Screen-Displays Einstellen

    OSD-Transparenz  hohes Durchscheinen des Bildschirminhalts Hoch  mittleres Durchscheinen des Bildschirminhalts (Standard) Mittel  leichtes Durchscheinen des Bildschirminhalts Niedrig  überdeckende Darstellung des On-Screen-Displays 5. Klicken Sie auf , um die erfassten Daten zu speichern. 51 · G&D DP1.2-VisionXG-Fiber...
  • Page 57: Position Der Informationseinblendung Ändern

    Maus, um das On-Screen-Display an Pfeiltasten die gewünschte Position zu verschieben oder betätigen Sie die Tastenkom- bination Strg+D zur Wiederherstellung der Standardposition. 6. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderun- gen oder die -Taste zum Abbruch der Aktion. G&D DP1.2-VisionXG-Fiber · 52...
  • Page 58: Weiterführende Informationen

    Cache-Funktion in den KVM-Extender integriert. Auch wenn das Rechner- oder das Arbeitsplatzmodul ausgeschaltet oder nicht miteinander verbun- den sind, stehen entweder die Eigenschaften des zuletzt angeschlossenen Monitors oder die Werksvorgabe des KVM-Extenders zu Verfügung. 53 · G&D DP1.2-VisionXG-Fiber...
  • Page 59: Auslesen Der Eingestellten Ip-Adresse

    2. Starten Sie das Terminalemulationsprogramm. 3. Erfassen Sie folgende Verbindungseinstellungen:  Bits pro Sekunde: 115.200  Datenbits: 8  Parität: Keine  Stoppbits: 1 4. Schalten Sie das Gerät ein und lesen Sie die eingestellte IP-Adresse im Terminalemulationsprogramm ab. G&D DP1.2-VisionXG-Fiber · 54...
  • Page 60: Pin-Belegung Der Rs232-Buchse/Schnittstelle

    Eingang Ausgang TxD (Transmit Data) Ausgang Eingang DTR (Data Terminal Ready) Ausgang Eingang GND (Ground) Ground Ground DSR (Dataset Ready) Eingang Ausgang RTS (Request to Send) Ausgang Eingang CTS (Clear to Send) Eingang Ausgang nicht belegt 55 · G&D DP1.2-VisionXG-Fiber...
  • Page 61: Statusanzeigen

    Bedeutung Trans- links gelb Initialisierung der Schnittstelle abgeschlossen. mission Initialisierung der Schnittstelle wird durchgeführt oder Gerät ist aus. rechts grün Die Verbindung zur Gegenstelle wurde erfolgreich aufgebaut. Es konnte keine Verbindung zur Gegenstelle her- gestellt werden. G&D DP1.2-VisionXG-Fiber · 56...
  • Page 62 System grün Initialisierung erfolgreich abgeschlossen. blinkt Initialisierung fehlerhaft Initialisierung wird durchgeführt oder Gerät ist ausgeschaltet. Fail Das Gerät ist nicht betriebsbereit. Das Gerät ist betriebsbereit. Ident. blau Leuchtet, sobald die LED über die Webapplikation aktiviert wurde. 57 · G&D DP1.2-VisionXG-Fiber...
  • Page 63: Technische Daten

    24 bit Abtastrate 96 kHz Bandbreite: 22 kHz Spezifikation: USB 2.0  Variante -ARU2 Übertragungsart: transparent Übertragungsrate: max. 480 Mbit/s RS232 Übertragungsart: transparent Übertragungsrate: max. 230.400 bps Übertragene Signale: TxD, RxD, DTR, DSR, RTS, CTS, DCD G&D DP1.2-VisionXG-Fiber · 58...
  • Page 64 Technische Daten DP1.2-VISIONXG-FIBER-SERIE Hauptstrom- Typ: internes Netzteil versorgung Anschluss: Kaltgerätestecker (IEC-320 C14) Spannung: AC100-240V/60-50Hz redundante Typ: internes Netzteil Stromversorgung Anschluss: Kaltgerätestecker (IEC-320 C14) Spannung: AC100-240V/60-50Hz Einsatzumgebung Temperatur: +5 bis +45 °C Luftfeuchte: < 80%, nicht kondensierend 59 · G&D DP1.2-VisionXG-Fiber...
  • Page 65: Allgemeine Eigenschaften Der Module

    1 × 3,5-mm-Klinkenbuchse (Mirco In) 1 × 3,5-mm-Klinkenbuchse (Speaker) USB: 4 × USB-A-Buchse  Variante -ARU2 RS232: 1 × D-Sub9-Stecker Schnittstellen zur Video und Eingabegeräte:  siehe spezifische Eigenschaften Übertragung Sonstige Netzwerkanbindung: 2 × RJ45-Buchse Schnittstellen G&D DP1.2-VisionXG-Fiber · 60...
  • Page 66: Spezifische Eigenschaften Der Varianten

    Video und Eingabegeräte: 2 × LWL LC-Duplex-Buchse Übertragung Stromaufnahme maximal: 100-240VAC/60-50Hz/0.8-0.4A Leistungsaufnahme maximal: 52,5 W Gehäuse Material: Aluminium eloxiert Dimensionen (B × H × T): 435 mm × 1 HE × 210 mm Gewicht: ca. 2,6 kg 61 · G&D DP1.2-VisionXG-Fiber...
  • Page 67 Video und Eingabegeräte: 4 × LWL LC-Duplex-Buchse Übertragung Stromaufnahme maximal: 100-240VAC/60-50Hz/0.8-0.4A Leistungsaufnahme maximal: 60,9 W Gehäuse Material: Aluminium eloxiert Dimensionen (B × H × T): 435 mm × 1 HE × 210 mm Gewicht: ca. 2,7 kg G&D DP1.2-VisionXG-Fiber · 62...
  • Page 68 Video und Eingabegeräte: 6 × LWL LC-Duplex-Buchse Übertragung Stromaufnahme maximal: 100-240VAC/60-50Hz/0.8-0.4A Leistungsaufnahme maximal: 93,3 W Gehäuse Material: Aluminium eloxiert Dimensionen (B × H × T): 435 mm × 1 HE × 284,5 mm Gewicht: ca. 3,4 kg 63 · G&D DP1.2-VisionXG-Fiber...
  • Page 69 Video und Eingabegeräte: 8 × LWL LC-Duplex-Buchse Übertragung Stromaufnahme maximal: 100-240VAC/60-50Hz/1.1-0.5A Leistungsaufnahme maximal: 105,0 W Gehäuse Material: Aluminium eloxiert Dimensionen (B × H × T): 435 mm × 1 HE × 284,5 mm Gewicht: ca. 3,7 kg G&D DP1.2-VisionXG-Fiber · 64...
  • Page 70: Eigenschaften Der Übertragungsmodule

    33 Meter Multimode 62,5/125 μm, 160 MHz*km, 26 Meter FDDI-grade: Singlemode-Übertragungsmodule ALLGEMEINE EIGENSCHAFTEN Datenübertragung Art: Lichtwellenleiter (2 Glasfasern) Schnittstellentyp: LC-Duplex Wellenlänge (λ): 1310 nm (1260 nm bis 1355 nm) Kabellänge (max.) Singlemode 9/125μm, Klasse OS1: 10 Kilometer 65 · G&D DP1.2-VisionXG-Fiber...
  • Page 72: About This Manual

    © Guntermann & Drunck GmbH 2017. All rights reserved. Version 1.12 – 21/11/2017 Firmware: 1.0.001 Guntermann & Drunck GmbH Obere Leimbach 9 57074 Siegen Germany Phone +49 271 23872-0 +49 271 23872-120 http://www.gdsys.de sales@gdsys.de i · G&D DP1.2-VisionXG-Fiber...
  • Page 73  Increase the separation between the equipment and receiver.  Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.  Consult the dealer or an experienced radio/TV technician for help. G&D DP1.2-VisionXG-Fiber · ii...
  • Page 74 Table of contents Table of contents Safety instructions .................... 1 The DP1.2-VisionXG-Fiber series ..............4 Available variants ....................4 Package contents ....................5 Installation ....................... 6 Preparation ......................6 Installing the computer module ................7 Installing the user module ................11 Start-up ......................
  • Page 75 Meaning of the LEDs on the back panel ............54 Technical data ....................56 General features ....................56 General module features .................. 58 Specific variant features ................... 59 Features of the transmission modules ............... 63 Multimode transmission modules ............... 63 Singlemode transmission modules .............. 63 G&D DP1.2-VisionXG-Fiber · iv...
  • Page 76: Safety Instructions

    Operate this device with the provided G&D power pack or with the power pack listed in the manual. ! Operate the device only in designated areas. The devices are designed for indoor use. Avoid exposure to extreme cold, heat or humidity. 1 · G&D DP1.2-VisionXG-Fiber...
  • Page 77 Vorsicht: Es besteht Explosionsgefahr, wenn die Batterie durch einen falschen Batterie-Typ ersetzt wird. Entsorgen Sie gebrauchte Batterien umweltgerecht. Gebrauchte Batterien dürfen nicht in den Hausmüll geworfen werden. Beachten Sie die gültigen Vorschriften zur Entsorgung elektronischer Produkte. G&D DP1.2-VisionXG-Fiber · 2...
  • Page 78 The guarantee of complying with all relevant instructions can only be given by applying original components. Therefore, the devices have to be operated with G&D certified transmission modules only. 3 · G&D DP1.2-VisionXG-Fiber...
  • Page 79: The Dp1.2-Visionxg-Fiber Series

    USB 2.0 signals and the use of several monitors: Variant Video channels USB 2.0 DP1.2-VisionXG-Fiber-AR not supported DP1.2-VisionXG-Fiber-ARU2 high speed DP1.2-VisionXG-Fiber-MC2-AR not supported DP1.2-VisionXG-Fiber-MC2-ARU2 high speed not supported DP1.2-VisionXG-Fiber-MC3-AR high speed DP1.2-VisionXG-Fiber-MC3-ARU2 not supported DP1.2-VisionXG-Fiber-MC4-AR high speed DP1.2-VisionXG-Fiber-MC4-ARU2 G&D DP1.2-VisionXG-Fiber · 4...
  • Page 80: Package Contents

     1 × serial connection cable (RS232-M/F-2)  1 × service cable (USB-Service-2)  2 × RackMount set (19" RM-Set-435-1HE)  1 × Installation and Operating Guide  1 × manual of web application Config Panel 5 · G&D DP1.2-VisionXG-Fiber...
  • Page 81: Installation

    ) close to the remote console. DP1.2-VisionXG-Fiber-CON NOTE: Please mind the maximum cable length of two metres between the user module and the devices of the user console. 4. Take the supplied cables and place them ready for installing the devices. G&D DP1.2-VisionXG-Fiber · 6...
  • Page 82: Installing The Computer Module

    USB K/M: Connect the USB mouse and/or the USB keyboard of the local console. PS/2: Connect the PS/2 keyboard of the local console. ADVICE: Use the adapter (A6400043) to connect a PS/2 keyboard MD6M-2xMD6F and a PS/2 mouse. 7 · G&D DP1.2-VisionXG-Fiber...
  • Page 83 DP Out: Connect the local console monitor here. NOTE: Each video channel of the MultiChannel variant is provided with one DP Out interface. The numbers behind the interface names assign each interface to a given channel. G&D DP1.2-VisionXG-Fiber · 8...
  • Page 84 Remove the protection caps from the Transmission interface and the cable plugs. Transmission|Tx: Insert the LC plug of a fibre optic cable, which is available as acces- sory. Connect the other end of the cable to the Transmission|Rx interface of the user module. 9 · G&D DP1.2-VisionXG-Fiber...
  • Page 85 Line In: Use an Audio-M/M-2 cable to connect the computer’s Line-Out interface to this interface. Line Out: Use the RS232-M/F-2 cable to connect the computer’s Line-In interface to this interface. USB 2.0 CPU: Use the USB-AM/BM-2 cable to connect one of the computer’s USB interfaces to this interface. G&D DP1.2-VisionXG-Fiber · 10...
  • Page 86: Installing The User Module

    Connect the other end of the cable to the local network. Network B: Insert a category 5 twisted pair cable (or better), which is available as acces- sory. Connect the other end of the cable to the local network. 11 · G&D DP1.2-VisionXG-Fiber...
  • Page 87 USB 2.0 Devices DP Out: Connect the console monitor. NOTE: Each video channel of the MultiChannel variant is provided with one DP Out interface. The numbers behind the interface names assign each interface to a given channel. G&D DP1.2-VisionXG-Fiber · 12...
  • Page 88 Connect a microphone to this interface if desired. Line Out: Connect the console speakers or another audio output device to this interface. RS232: Connect the serial end device to this interface. USB 2.0 Devices: Connect any USB device to these four interfaces. 13 · G&D DP1.2-VisionXG-Fiber...
  • Page 89 Fail Main Power: Insert one of the supplied PowerCable-2 Standard IEC cables here. Red. Power: Insert one of the supplied PowerCable-2 Standard IEC cables here. This provides a second, redundant power supply for the user module. G&D DP1.2-VisionXG-Fiber · 14...
  • Page 90: Start-Up

    ) to open the local OSD of the user local hotkey module and the remote OSD (default: ) to open the remote remote hotkey Ctrl OSD of the computer module are shown. ADVICE: Press to stop the process. Pressing continues the process. Pause Space 15 · G&D DP1.2-VisionXG-Fiber...
  • Page 91: Initial Configuration Of The Network Settings

    A static IP address is assigned.  Static:  DHCP: IP address is obtained from a DHCP server. IP address: Enter the IP address of the interface. The operational mode DHCP does not allow making entries. G&D DP1.2-VisionXG-Fiber · 16...
  • Page 92: Configuring Global Network Settings

    Enter the domain the device is to belong to. Gateway: Enter the gateway IP address. DNS Server 1: Enter the IP address of the DNS server. DNS Server 2: Optionally, enter the IP address of another DNS server. 5. Press to save your settings. 17 · G&D DP1.2-VisionXG-Fiber...
  • Page 93: Operation

    Caps Lock, Num as well as the Scroll Lock LEDs are blinking alter- nately at the keyboard of the locked console. The blinking Scroll Lock LED at the active console indicates the exclusive opera- tion of the KVM extender. G&D DP1.2-VisionXG-Fiber · 18...
  • Page 94: Switching Power Outlets

    (not connected) is shown instead. 3. Press Enter to carry out one of the following options: turn off  turn power outlet(s) off  turn power outlet(s) on turn on 19 · G&D DP1.2-VisionXG-Fiber...
  • Page 95: Using The Reset Button

    You can also reset the default settings using the OSD or the Config Panel web application (see page 45). When using the web application to reset the default settings, it is possible to keep the configuration of the network interfaces. G&D DP1.2-VisionXG-Fiber · 20...
  • Page 96: Temporarily Deactivating The Netfilter Rules

    3. Use the Config Panel web application to edit the netfilter rules stored in the device and, afterwards, save these rules. IMPORTANT: The former settings are reactivated if no new netfilter rules are created within 15 minutes. 21 · G&D DP1.2-VisionXG-Fiber...
  • Page 97: Configuration

    Keyboard required to start the user module Adjusting the waiting period of the screensaver disabled Selecting a keyboard layout for inputs via OSD German Resetting the default settings Automatic closing of the OSD after inactivity disabled G&D DP1.2-VisionXG-Fiber · 22...
  • Page 98: Operating The On-Screen Display At The Console

    After pressing the hotkeys, the OSD is displayed on the console monitor:  Configuration Console setup Local console setup Target setup  System setup Network setup Information Target power turn off  The on-screen display consists of three parts: 23 · G&D DP1.2-VisionXG-Fiber...
  • Page 99: Operating The On-Screen Display

    The displayed menu closes after the settings are saved and the superior menu is displayed again. Press this key to switch between the different options of a menu item. Ctrl+F8: Configuration settings with many options support this hotkey to open a clearly-arranged list containing all options. G&D DP1.2-VisionXG-Fiber · 24...
  • Page 100: Basic Operation Of The Web Application

    Replace the certificate that is included in the defaults of the device with an individual certificate, which is related to the device. Information on how to create such a certificate is given in the separate manual of the web application. 25 · G&D DP1.2-VisionXG-Fiber...
  • Page 101: User Authentication Against The Web Application

    Use the access data listed below to log in to the web application. Now, change the password as described in the separate manual of the web application. Enter the default access data to log on to the administrator account:  Username: Admin  Password: 4658 G&D DP1.2-VisionXG-Fiber · 26...
  • Page 102: Configuration Settings

    4. In the row of the Configuration paragraph select at least one of Hotkey modifier the mentioned modifiers (Ctrl, Alt, Alt Gr, Win or Shift) by clicking the par- ticular box(es). 5. Click to save your changes. 27 · G&D DP1.2-VisionXG-Fiber...
  • Page 103: Changing The Osd Key

    Hotkey together with the hotkey modifier(s) to open the on-screen display. Select the OSD key from the keys Pause, Insert, Delete, Home, Page Up, Page Down, Num, End or Space. 5. Click to save your changes. G&D DP1.2-VisionXG-Fiber · 28...
  • Page 104: Opening The On-Screen Display Via Double Keypress

     OSD is opened by pressing the Windows key twice Shift  OSD is opened by pressing the Shift key twice PrtSc  OSD is opened by pressing the Print key twice 5. Click to save your changes. 29 · G&D DP1.2-VisionXG-Fiber...
  • Page 105: Changing The Exclusive Key

    3. Click the tab. General 4. Under select one of the following keys: Exclusive mode actionkey Backspace, PrtSc, Scroll, Num, Pause, Insert, Delete, Home, End, Page Up, Page Down and Space. 5. Click to save your changes. G&D DP1.2-VisionXG-Fiber · 30...
  • Page 106: Changing The Time Span Of The Input Lock

    If the function right for exclusive console access is activated in the web application, you are able to operate the KVM extender exclusively by pressing the hotkey Hot- (default: key+Print Ctrl+Print 31 · G&D DP1.2-VisionXG-Fiber...
  • Page 107 Enabled Disabled  right for exclusive access is denied 5. Click to save your changes. Related topics:  Operating the KVM extender exclusively on page 18  Changing the video mode of consoles on page 33 G&D DP1.2-VisionXG-Fiber · 32...
  • Page 108: Changing The Video Mode Of Consoles

    5. Click to save your changes. Related topics:  Changing the time span of the input lock on page 31  Right for exclusive access to the console on page 31 33 · G&D DP1.2-VisionXG-Fiber...
  • Page 109: Selecting The Edid Mode Of The Kvm Extender

     automatic treatment of EDID data default) [Auto]  sue of a G&D profile for a particular resolution GUD DVI … Name  EDID profile that has been read out by the user 5. Click to save your changes. G&D DP1.2-VisionXG-Fiber · 34...
  • Page 110: Freeze Mode

    Freeze visualization  shows a coloured frame when disconnected frame  shows Frozen and the time passed since disconnection  shows a coloured frame ( ) and Frozen ( frame+OSD frame 5. Press to save your settings. 35 · G&D DP1.2-VisionXG-Fiber...
  • Page 111: Enabling Or Disabling Ddc/Ci Support

    DDC/CI functionality. After the function has been activated, the DDC/CI information is transparently forwarded to the monitor in order to support as many monitors as possible. NOTE: However, we cannot guarantee the support for all monitors. G&D DP1.2-VisionXG-Fiber · 36...
  • Page 112: Selecting The Usb-Hid Mode

    HID device in generic HID mode can not be guaranteed. IMPORTANT: When connecting a USB hub or a USB composite device, which contains multiple USB devices, only the first of the connected HID devices can be used in generic HID mode. 37 · G&D DP1.2-VisionXG-Fiber...
  • Page 113 INPUT DEVICE SETTING any USB device Generic HID  IMPORTANT: generic HID mode supports many available HID device. How- ever, being able to operate particular HID device in generic HID mode can not be guaranteed. G&D DP1.2-VisionXG-Fiber · 38...
  • Page 114 2. Double-click the computer module of the KVM extender to be configured. 3. Click the General tab. 4. Under USB HID mode , select the desired option (see above). 5. Click to save your changes. 39 · G&D DP1.2-VisionXG-Fiber...
  • Page 115: Support Of Special Keyboards

    In the default configuration, the KVM extender interprets any entry made at the PS/2 keyboard with the scancode set 2. Use the scancode set 3 if you cannot enter the pipe “|” or the arrow keys do not work as expected. G&D DP1.2-VisionXG-Fiber · 40...
  • Page 116 Set 3 5. Click to save your changes. 6. Turn the KVM extender off and on again. After you turn the KVM extender on again, the keyboard is initialised and the selected scancode set is applied. 41 · G&D DP1.2-VisionXG-Fiber...
  • Page 117: Keyboard Required To Start The User Module

    Click on the tab Remote > General 3. Under Keyboard required select one of the following options:  continue starting process without a keyboard (default).  interrupt starting process without a keyboard. 4. Click to save your changes. G&D DP1.2-VisionXG-Fiber · 42...
  • Page 118: Adjusting The Waiting Period Of The Screensaver

    Remote > General the remote console (at the module). 4. Under enter a waiting period (1 to 999 minutes) for the Screensaver (minutes) screensaver. Entering the value 0 disables the screensaver. 5. Click to save your changes. 43 · G&D DP1.2-VisionXG-Fiber...
  • Page 119: Selecting A Keyboard Layout For Inputs Via Osd

    Remote > General 4. Under Keyboard layout select one of the following options:  German  English (US)  English (UK)  French  Spanish  lat. American  Portuguese 5. Click to save your changes. G&D DP1.2-VisionXG-Fiber · 44...
  • Page 120: Resetting The Default Settings

    4. Click on Default settings to reset the default settings. NOTE: You can also reset the default settings by pressing the Reset keys.. Further information about this topic is given on page 20. 45 · G&D DP1.2-VisionXG-Fiber...
  • Page 121: Automatic Closing Of The Osd After Inactivity

    2. Double-click the computer module of the KVM extender you want to con- figure. 3. Click on the tabs Remote > Extender systems > Personal profile 4. Under Close OSD when inactive for [s] you can define a time span between seconds. 5. Click to save your changes. G&D DP1.2-VisionXG-Fiber · 46...
  • Page 122: Changing The Colour Of The Information Display

    2. Double-click the computer module of the KVM extender you want to con- figure. 3. Click on the tabs Remote > Extender systems > Personal profile 4. Under you can select the desired colour. Display colour 5. Click to save your changes. 47 · G&D DP1.2-VisionXG-Fiber...
  • Page 123: Information Display

    4. Under Display select one of the following options:  information display is turned off Temp  information display is shown temporarily for 5 seconds (default)  permanent information display Perm 5. Click to save your changes. G&D DP1.2-VisionXG-Fiber · 48...
  • Page 124: Adjusting The Transparency Of The On-Screen Display

    OSD transparency  high transparency of the screen content high  average transparency of the screen content (default) average  low transparency of the screen content  screen content is covered 5. Click to save your changes. 49 · G&D DP1.2-VisionXG-Fiber...
  • Page 125: Changing The Position Of The Information Dispaly

    5. Use the arrow keys or the mouse to move the on-screen display to the desired position or press to reset the default position. Ctrl+D 6. Press to save your settings or to cancel the process. G&D DP1.2-VisionXG-Fiber · 50...
  • Page 126: Background Information

    The monitor’s E-EDID information is usually transmitted one-to-one to the com- puter. In case, the KVM extender determines that the display cannot be read with- out errors or that the entries are invalid, the information is completed or corrected (if possible). 51 · G&D DP1.2-VisionXG-Fiber...
  • Page 127: Reading Out The Adjusted Ip Address

    3. Enter the following conection settings:  Bits per second: 115.200  Data bits: 8  Parity: None  Stop bits: 1 4. Turn the device on and read the IP address in the terminal emulator. G&D DP1.2-VisionXG-Fiber · 52...
  • Page 128: Pin Assignment Of The Rs232 Socket/Interface

    Input Output TxD (Transmit Data) Output Input DTR (Data Terminal Ready) Output Input GND (Ground) Ground Ground DSR (Dataset Ready) Input Output RTS (Request to Send) Output Input CTS (Clear to Send) Input Output not occupied 53 · G&D DP1.2-VisionXG-Fiber...
  • Page 129: Status Leds

    Initialisation of interface completed. mission Initialisation of interface is carried out or device is turned off. rechts green Connetion to remote side has been successfully established. Connection to remote side could not be establis- hed. G&D DP1.2-VisionXG-Fiber · 54...
  • Page 130 Faulty initialisation Initialisation is carried out or device is turned off. Fail The device is not ready for operation. The device is ready for operation. Ident. blue Flashes after the LED has been activated via web application. 55 · G&D DP1.2-VisionXG-Fiber...
  • Page 131: Technical Data

    96 kHz Bandwidth: 22 kHz Specification: USB 2.0  ARU2 variant Transmission type: transparent Transmission rate: max. 480 Mbit/s RS232 Transmission type: transparent Transmission rate: max. 230,400 bps Transmitted signals: TxD, RxD, DTR, DSR, RTS, CTS, DCD G&D DP1.2-VisionXG-Fiber · 56...
  • Page 132 Type: internal power pack Connection: IEC plug(IEC-320 C14) Voltage: AC100-240V/60-50Hz Redundant Type: internal power pack power supply Connection: IEC plug (IEC-320 C14) Voltage: AC100-240V/60-50Hz Operating Temperature: +5 to +45 °C environment Air humidity: < 80%, non-condensing 57 · G&D DP1.2-VisionXG-Fiber...
  • Page 133: General Module Features

    Technical data General module features DP1.2-VISIONXG-FIBER-CPU | COMPUTER MODULE Inerfaces Monitor: 1 × DisplayPort socket for console  per video channel Keyboard: 1 × PS/2 socket 1 × USB-A socket Mouse: 1 × USB-A socket Interfaces Video: 1 × DisplayPort socket...
  • Page 134: Specific Variant Features

    Technical data Specific variant features DP1.2-VISIONXG-FIBER-AR-CPU | COMPUTER MODULE Interfaces for Video and input devices: 2 × LWL LC-Duplex socket transmission Current consumption maximum: 100-240VAC/60-50Hz/0.7-0.3A Power consumption maximum: 31,7 W Casing Material: anodised aluminium Dimensions (W × H × D): 435 mm ×...
  • Page 135 Technical data DP1.2-VISIONXG-FIBER-MC2-AR-CPU | COMPUTER MODULE Interfaces for Video and input devices: 4 × LWL LC-Duplex socket transmission Current consumption maximum: 100-240VAC/60-50Hz/0.7-0.4A Power consumption maximum: 41,2 W Casing Material: anodised aluminium Dimensions (W × H × D): 435 mm × 1 U × 210 mm Weight: approx.
  • Page 136 Technical data DP1.2-VISIONXG-FIBER-MC3-AR-CPU | COMPUTER MODULE Interfaces for Video and input devices: 6 × LWL LC-Duplex socket transmission Current consumption maximum: 100-240VAC/60-50Hz/0.7-0.4A Power consumption maximum: 65,4 W Casing Material: anodised aluminium Dimensions (W × H × D): 435 mm × 1 U × 284,5 mm Weight: approx.
  • Page 137 Technical data DP1.2-VISIONXG-FIBER-MC4-AR-CPU | COMPUTER MODULE Interfaces for Video and input devices: 8 × LWL LC-Duplex socket transmission Current consumption maximum: 100-240VAC/60-50Hz/1.0-0.5A Power consumption maximum: 77,3 W Casing Material: anodised aluminium Dimensions (W × H × D): 435 mm × 1 U × 284,5 mm Weight: approx.
  • Page 138: Features Of The Transmission Modules

    26 meters FDDI-grade: Singlemode transmission modules GENERAL FEATURES Data transmission Type: Optical fibres (2 fibres) Type of interface: LC-Duplex Wavelength (λ): 1310 nm (1260 nm to 1355 nm) Cable length Singlemode 9/125μm, class OS1: 10 kilometers (max.) 63 · G&D DP1.2-VisionXG-Fiber...
