PJH
Operator's manual
INTRODUCTION ∙ INTRODUCCIÓN
This manual contains information for the
proper assembly, operation and care of
your sprayer. Carefully read and follow the
instructions contained in this manual befo-
re using your sprayer.

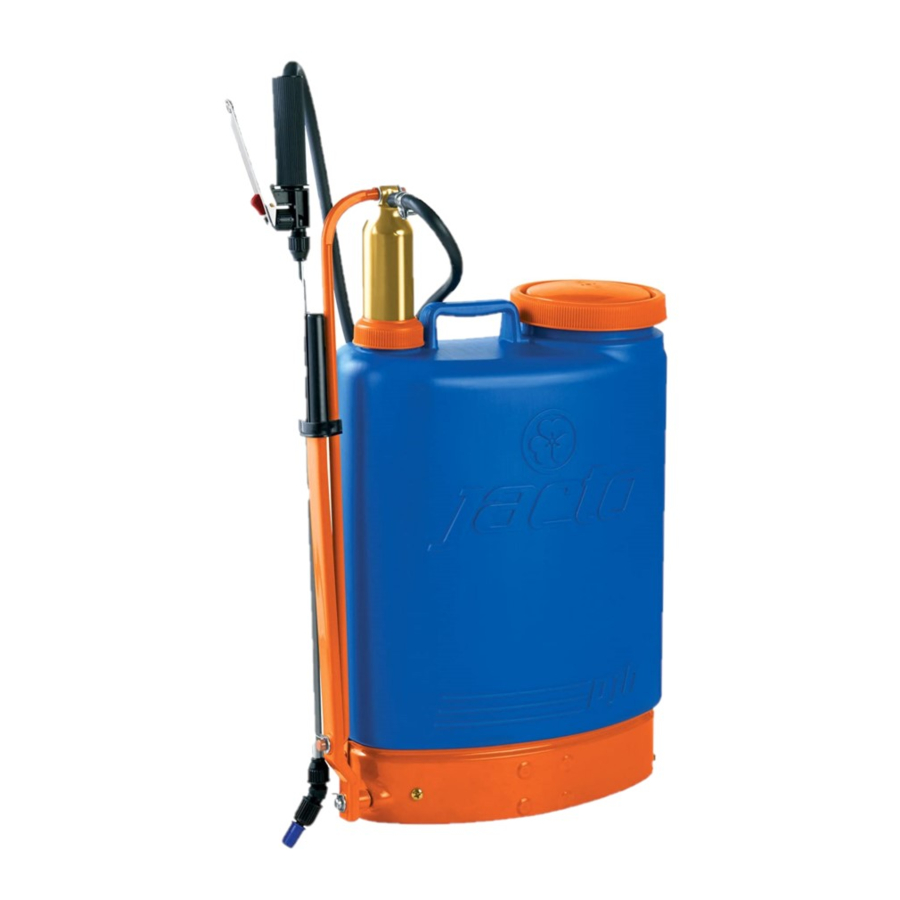

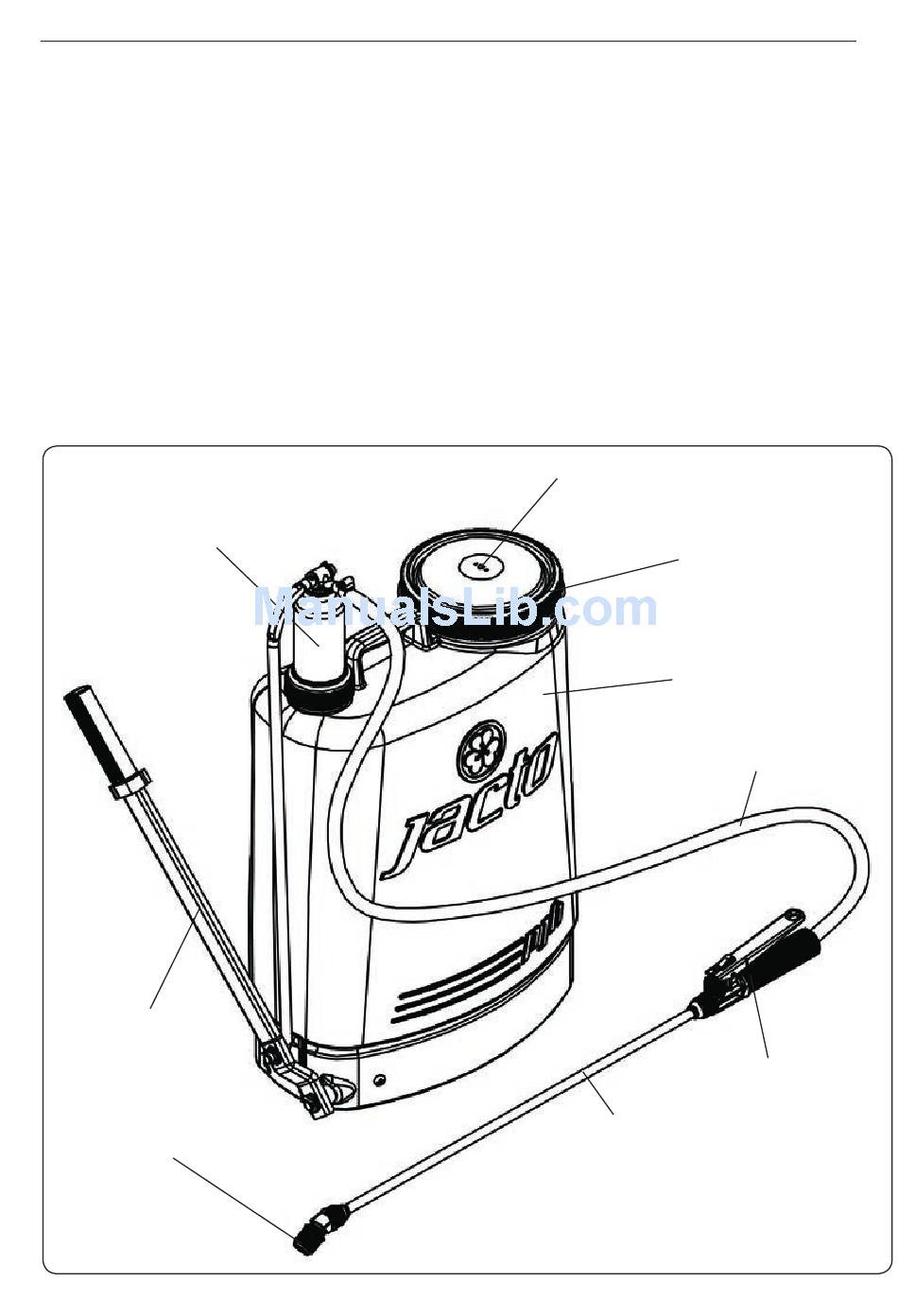

SPRAYER VIEW ∙ PRESENTACIÓN
Chamber / Cámara
Lever / Palanca
Nozzle / Boquilla
Manual de instrucciones
∙
Este manual contiene todas las informaciones
necesarias sobre el montaje y funcionamiento
de su equipo. Léalo con atención y siga
rigurosamente sus instrucciones de uso.
Diaphragm / Diafragma
Lid / Tapa
Tank / Depósito
Hose / Manguera
Trigger valve / Válvula
Lance / Lanza
PJH

Advertisement

loading
Need help?

Need help?

Do you have a question about the PJH and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Jacto PJH

Summary of Contents for Jacto PJH

  • Page 1 Operator's manual Manual de instrucciones ∙ INTRODUCTION ∙ INTRODUCCIÓN This manual contains information for the Este manual contiene todas las informaciones proper assembly, operation and care of necesarias sobre el montaje y funcionamiento your sprayer. Carefully read and follow the de su equipo.
  • Page 2 SPECIFICATIONS ∙ ESPECIFICACIONES TÉCNICAS ∙ Model / Modelo ............PJH ∙ Net weight / Peso neto ............11.2 lbs ∙ Tank / Depósito Capacity / Capacidad ............5.3 gallons / galones Material / Material..............Polyethylene/Polietileno Fill opening Ø / Ø de la boca ..........5.5 in ∙...
  • Page 3 Attention Atención ∙ ∙ Be careful when taking out the sprayer out of the carton because the lever is loose and can cause damage or personal injury. Note that the agitator is loose inside the tank and must be properly assembly. ∙...
  • Page 4 Rod /Varilla Lever / Palanca Shaft / Eje de la base Flat washers / Arandelas Lock ring / Traba de fijación MONTAJE DE LA ATTACHING THE LANCE TO THE TRIGGER VALVE ∙ LANZA EN LA VÁLVULA ∙ Insert the lance into the trigger valve ∙...
  • Page 5 ASSEMBLY AND ADJUSTING THE SHOULDER STRAP ∙ MONTAJE Y AJUS- TE DE LA CINTA ∙ The tank is contoured for the operator ∙ El depósito del equipo tiene forma una comfort. The shoulder straps can be anatómica que le proporciona mayor quickly adjusted to properly position the comodidad al operador.
  • Page 6 LOOSENING ∙ AFLOJAR LA CINTA ∙ Hold the buckle firmly with one hand, and ∙ Sujete firmemente el fijador intermediario pull the strap upward with the other hand. de la cinta. Con la otra mano tire la cinta hacia atrás. Attention Atención ∙...
  • Page 7 Attention Atención ∙ ∙ Remove all chemicals before storing the sprayer. Chemical products have different reactions and can damage the sprayer components and environ- ment as well as cause personal injury. ∙ No almacene el equipo con producto en el interior del depósito. Los productos químicos pueden provocar diferentes reacciones y dañar los componentes del equipo y perjudicar la salud del operador.

  • Page 8: Cylinder Maintenance

    CYLINDER MAINTENANCE MANTENIMIENTO DEL CILINDRO ∙ ∙ Retire la cámara del cilindro. DISASSEMBLING / DESMONTAJE ∙ Retire la tuerca del cilindro (1). ∙ Remove the chamber from the cylinder. ∙ Retire el cilindro (2). ∙ Loosen the cylinder nut (1). ∙...

  • Page 9: Troubleshooting

    TROUBLESHOOTING PROCEDIMIENTOS PARA IDENTIFICACIÓN DE DEFICIENCIA DE PRESIÓN ∙ Put about 0.5 gallons of clean water into ∙ Coloque aproximadamente 0.5 galones the tank. While operating the pumping de agua limpia en el depósito.Accione lever, look inside the tank to investigate la palanca y observe en el interior del the problem.
  • Page 10 CALIBRATION OF MANUAL BACKPACK SPRAYER CALIBRACIÓN DEL PULVERIZADOR USING CALIBRATOR BOTTLE (optional) ∙ USO DEL CALIBRADOR ∙ Hold the lance at the working height and ∙ Coloque la lanza en la altura de tra- spray to measure the application band bajo y mida el ancho de la franja de width.
  • Page 11 SPRAY NOZZLE BOQUILLAS DE PULVERIZACIÓN NOZZLE TYPE IDENTIFICATION PRESSURE FLOW RATE BOQUILLAS IDENTIFICACIÓN PRESIÓN (PSI) CAUDAL (gallons/min) FLAT FAN 1197535-JEF 80015 GREEN 0.16 ABANICO 1197535-JEF 80015 VERDE 1197536-JEF 8002 YELLOW 0.21 1197536-JEF 8002 AMARILLO 1197537-JEF 8003 BLUE 0.33 1197537-JEF 8003 AZUL CONE CONO ACERO 717942 - JD 10A...
  • Page 12 SAFETY PRECAUTIONS RECOMENDACIONES DE SEGURIDAD Attention Atención ∙ ∙ Read carefully the chemicals manufacturer´s labels. ∙ Wash hands and other parts of the body that have touched chemicals before starting to spray. ∙ Lea la etiqueta de los productos químicos. ∙...
  • Page 13 ∙ Keep the products out of reach of children ∙ Mantenga los productos químicos fuera and animals. Lock up the chemical pro- del alcance de niños y animales. Guarde ducts to prevent untrained persons from los productos químicos en un lugar se- handling them.
  • Page 14 TRIPLE WASH OF EMPTY AGROCHEMICALS CONTAINERS TRIPLE LAVADO DE ENVASES VACÍOS ∙ ∙ Even the containers considered empty Después de usar productos fitosanitarios contain chemical residues. Some publi- acaban sobrando envases que necesitan cations show that somewhere around ser desechados de manera adecuada y 0.3% of the chemicals remains in the segura para no contaminar al hombre, container after being used.
  • Page 15 1∙ Next, hold the container in the upright 1∙ Enseguida coloque agua en el envase en position and fill it with water up to 1/4 una cantidad aproximada a un cuarto de full. For example: in a 4 gallons container, su volumen total.
  • Page 16 8 ∙ The useless containers can be stored 8 ∙ Mientras se les destina un local defi- temporarily in an appropriate place, until nitivo, los envases inutilizados podrán ser final destination. almacenados provisoriamente en un sitio debidamente acondicionado. 9 ∙ In the case of mid and large size contai- ner (15, 25, and 50 gallons), after washing 9 ∙...
  • Page 17 565648 ∙ Non-drip valve: reduces the waste ∙ Válvula antigoteo: evita desperdicio. ∙ PJH repair kit (needle assembly, trigger valve cap, cotter-pins and piston cups) ∙ 831016 Kit repuesto básico para PJH (aguja completa, tapa de la válvula, traba y émbolos).
  • Page 18 PARTS LIST CATÁLOGO DE PIEZAS...
  • Page 19 ENGLISH DESCRIPTION DESCRIPTION 1198800 Washers and lock 915744 Screw cap rings set (repair) 100131 Lance 831222 Gasket holder 62 635276 Elbow with cone 831230 Gasket 7 x ø 50,6 packing 1214566 Chamber assembly 592139 Nozzle filter M-40 (supplied with 940106 O-ring OR1-009 items: 05 and 06) 880534...
  • Page 20 ESPAÑOL Nº CÓDIGO DENOMINACIÓN CT. Nº CÓDIGO DENOMINACIÓN 1198800 Jogo de arandelas 635276 Unión con junta y trabas de fijacíon 1 cónica 831222 Porta prensaestopa 592139 Filtro de la boquilla M 40 831230 Prensaestopa 7 x 940106 Anillo De Cierre Ø...

  • Page 21: Warranty Application

    ∙ 03 (three) years from the date of sale to the original purchaser. WARRANTY APPLICATION ∙ JACTO shall honor this warranty, free of charge, if any part or component shows defect in MATERIAL OR WORKMANSHIP, after final analysis at the factory.
  • Page 22 ∙ Eventuales atrasos en la ejecución de los servicios no le dan derecho al propietario a indemnización o extensiones del plazo de garantía. ∙ Cualquier sugerencia, duda o reclamación, favor dirigirse al DISTRIBUIDOR JACTO más próximo. ∙ JACTO se reserva el derecho de introducir modificaciones o paralizar la fabricación de los equipos.
  • Page 23 NOTE ∙ ANOTACIONES...
  • Page 24 JACTO INC. 19217 SW 119 th Ave. Tualatin, Oregon 97062 Tel: (503) 885-8723 Fax: (800)511-3671 Toll free: (800) 522-8610 E-mail: info@jacto.com Home page: www.jacto.com. 03/2014 - 1214478 - 0543 - MIC_USA...
