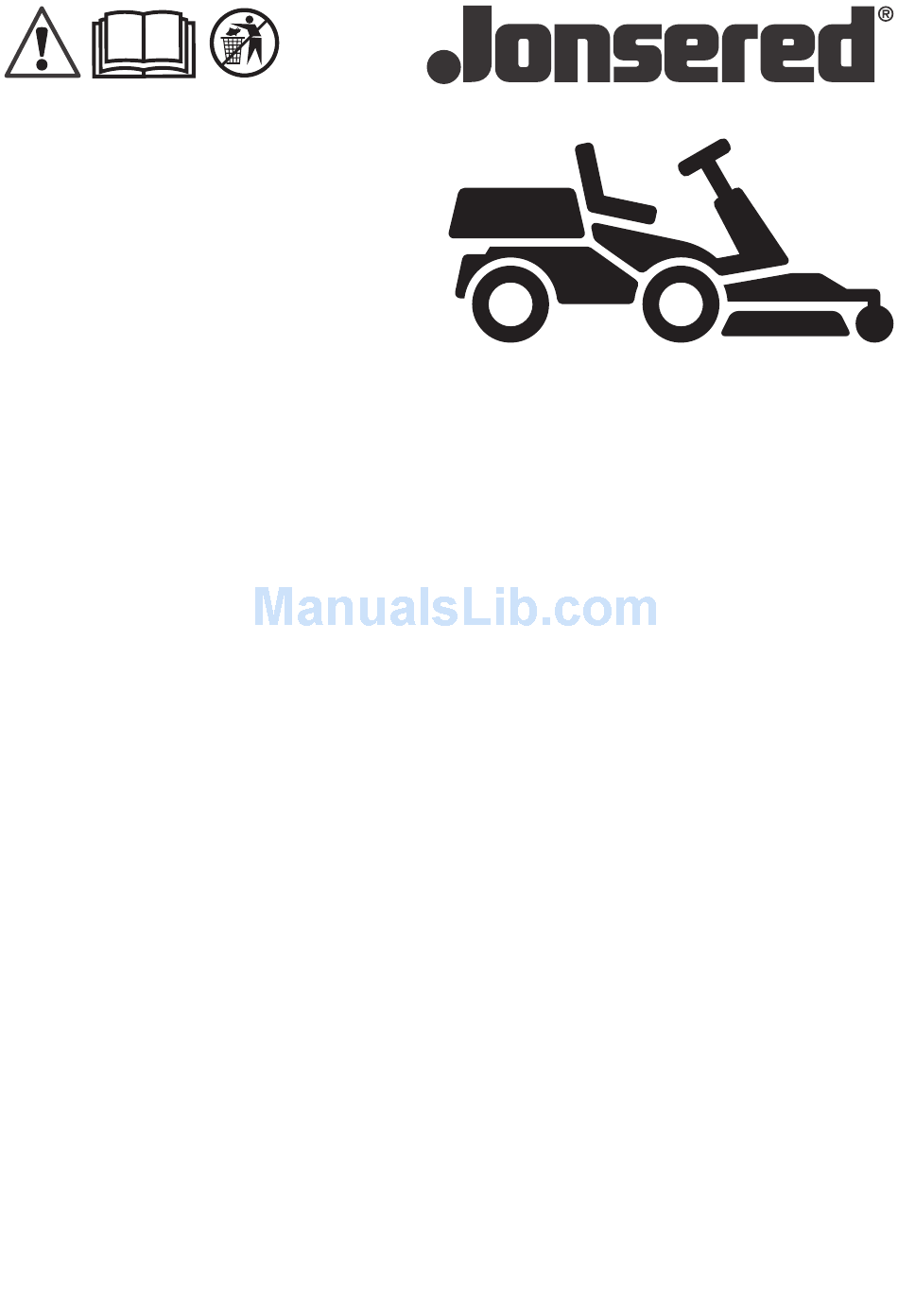

  • Page 1 FR 2312 MA, FR 2312 M Operator's manual 2-29 Manual de usuario 30-59 Manuale dell'operatore 60-89 Manual do utilizador 90-119...

  • Page 2: Table Of Contents

    Transmission: Product description optional accessory to use the product for other tasks. Speak to your Jonsered dealer for more information The product is a ride-on lawn mower. Forward and about which accessories that are available. reverse pedals let the operator adjust the speed Insure your product steplessly.
  • Page 3 Product overview FR 2312 MA 1. Type plate 2. Lever to engage or disengage the drive 3. Battery 4. Throttle control/choke control 5. Ignition lock 6. Lift lever for the cutting deck 7. Rearward pedal 8. Forward pedal 9. Cutting height lever 10.

  • Page 4: Cutting Height Lever

    Product overview FR 2312 M 1. Type plate fertilizer. The 2-in-1 cutting deck can also be used without the mulch function, for rear discharge of the 2. Battery grass. 3. Throttle control/choke control 4. Lever to shift gear Cutting height lever 5.

  • Page 5: Symbols On The Product

    Symbols on the product The product agrees with the applicable EC directives. WARNING: Careless or incorrect use can result in serious injury or death to the Noise emission to the environment refer to operator or others. the European Community's Directive. The emission of the product is specified in the Read the operator's manual carefully and Technical data chapter and on the label.

  • Page 6: Safety

    Product liability • the product has an accessory that is not from the manufacturer or not approved by the manufacturer. As referred to in the product liability laws, we are not • the product is not repaired at an approved service liable for damages that our product causes if: center or by an approved authority.

  • Page 7: Personal Protective Equipment

    • Do not let children or other persons not approved for operation of the product to use or do servicing on it. Local laws may regulate the age of the user. Safety instructions for operation • Make sure that nobody else is in the vicinity of the product when you start the engine, engage the drive WARNING: Do not touch the engine or or start to move the product.
  • Page 8 Always wear protective shoes or protective boots. conditions and try again. Do this check daily. Steel toes are recommended. Do not use the product barefoot. To do a check of the speed limiter, FR 2312 MA • Release the forward pedal (1). The speed decreases.

  • Page 9: Fuel Safety

    flammable materials and/or fumes to prevent overturns on ground that is not flat. Long grass can fire. hide obstacles. • Do not cut grass near edges, ditches or banks. The product can suddenly overturn if a wheel moves Parking brake across the edge of a steep slope or a ditch, or if an edge gives way.

  • Page 10: Assembly

    Do not run the product indoors or in has a deformation or is damaged, speak to closed spaces. an approved Jonsered service agent. WARNING: Read the warning instructions WARNING: Read the warning instructions that follow before you use the product.
  • Page 11 3. Push the cutting deck in and make sure that the 7. Attach the drive belt as given in the illustration. guide bolts are put into the grooves on the equipment frame. 4. Align the pipes on the cutting deck with the pipes on the equipment frame.

  • Page 12: Operation

    4. Put the lift lever for the cutting deck in operation 7. Remove the drive belt. position. 8. Hold the front edge of the cutting deck with two hands and pull it out. 5. Release the clip and remove the drive belt cover. 9.

  • Page 13: To Start The Engine

    Pull out the drive system lever fully to disengage the drive on the axle. To start the engine 1. For FR 2312 MA, make sure that the drive system is To engage and disengage the drive engaged, see system, FR 2312 MA on page 13 .
  • Page 14 6. Turn the ignition key to the start position. 7. When the engine starts, immediately release the Note: For FR 2312 MA, the parking brake is on the ignition key to neutral position. left side. For FR 2312 M, the parking brake is on the right side.
  • Page 15 3. Press the parking brake pedal down and then 3. Press the parking brake pedal down and then release it to disengage the parking brake. release it to disengage the parking brake. 4. Carefully press down one of the speed pedals. The 4.
  • Page 16 To apply and release the parking brake 4. Apply full throttle. FR 2312 MA has the parking brake pedal and the lock 5. Press the clutch pedal down and select first gear. button for the parking brake on the left side. FR 2312 M 6.

  • Page 17: Maintenance

    Maintenance Introduction X = The instructions are given in this operator's manual. O = The instructions are not given in this operator's WARNING: Before you do any maintenance manual. Let an approved service agent do the work you must read and understand the maintenance.

  • Page 18: Engine

    To clean the product • Open the engine cover. Make sure that the cold air intake is not blocked. Remove grass and dirt with a brush. CAUTION: Do not use a high pressure washer or a steam cleaner. Water can go into bearings and electrical connections and cause corrosion which cause damage to the product.

  • Page 19: Engine

    6. Push the hose clips against the fuel filter. 7. Attach the protective cover with the 4 screws. Note: For FR 2312 MA, the parking brake is on the To replace the air filter left side. For FR 2312 M, the parking brake is on the right side.

  • Page 20: Engine

    4. Put a new air filter cartridge on the air hose. 5. Before you attach the rear right cover, make sure that the drive system lever is in the correct position. 5. Push the air filter cartridge into correct position. 6.

  • Page 21: Engine

    8. Tighten the spark plug with the spark plug wrench • Use a standard battery charger. until the washer is compressed. CAUTION: Do not use a boost charger 9. Tighten a used spark plug ⅛ of a turn more, and a or start booster.

  • Page 22: Tire Pressure

    Tire pressure 3. Connect one end of the red cable to the POSITIVE battery terminal (+) on the weak battery (A). The correct tire pressure is 60 kPa (0.6 bar / 8.5 PSI) on all 4 tires. To remove the mulch plug 4.

  • Page 23: Engine

    2. Look at the blades to see if they are damaged and if 5. Put the dipstick back in and tighten it. it is necessary to sharpen them. 6. Loosen and pull the dipstick out and read the oil level. 7.

  • Page 24: Troubleshooting

    Troubleshooting Troubleshooting schedule If you cannot find a solution to your problems in this owner's manual, speak to your Jonsered service agent. Problem Cause To apply and release the parking brake on The starter motor does not turn The parking brake is not applied. See page 16 .

  • Page 25: Transportation, Storage And Disposal

    The drive belt slips. Transportation, storage and disposal Transportation Disengage the transmission when you tow. See engage and disengage the drive system, FR 2312 MA • The product is heavy and can cause crush injuries. on page 13 . Be careful when you load it onto or off a vehicle or Storage trailer.
  • Page 26 Obey the local recycling requirements and applicable regulations. • Do not discard the battery as domestic waste. • Send the battery to a Jonsered service agent or discard it at a disposal location for used batteries. 512 - 001 - 26.01.2018...

  • Page 27: Technical Data

    Technical data Technical data FR 2312 MA FR 2312 M Dimensions Length without cutting deck, mm 1781 1781 Width without cutting deck, mm Length including cutting deck, mm 2118 2118 Width including cutting deck, mm Height, mm 1065 1065 Weight without cutting deck, with empty tanks, kg...

  • Page 28: Service

    FR 2312 MA FR 2312 M Max. reverse speed, km/h Electrical system Type 12V, negative earthed 12V, negative earthed Battery 12V, 20Ah 12V, 20Ah Spark plug Champion XC92YC Champion XC92YC Electrode gap, mm/inch 0.75/0.030 0.75/0.030 Main fuse Flat pin, 15A...

  • Page 29: Ec Declaration Of Conformity

    Husqvarna AB, SE-561 82 Huskvarna, Sweden, tel: +46-36-146500, declares that the ride-on lawn mower Jonsered FR 2312 MA and FR 2312 M from 2014's serial numbers and onwards (the year is clearly stated in plain text on the rating plate with subsequent serial number), comply with the requirements of the COUNCIL’S DIRECTIVE:...

  • Page 30: Introducción

    Transmisión: Descripción del producto para utilizar el producto para otras tareas. Póngase en contacto con su distribuidor de Jonsered para obtener El producto es un tractor cortacésped. Los pedales de más información sobre los accesorios disponibles. marcha adelante y marcha atrás permiten al operador Asegure su producto ajustar la velocidad directamente.
  • Page 31 Descripción del producto FR 2312 MA 1. Placa de identificación 2. Palanca para engranar o desengranar la transmisión 3. Batería 4. Control del acelerador/estrangulador 5. Contacto 6. Palanca de elevación para el equipo de corte 7. Pedal de marcha atrás 8.
  • Page 32 Descripción del producto FR 2312 M Equipo de corte 1. Placa de identificación 2. Batería El producto se utiliza con un equipo de corte 2 en 1 con 3. Control del acelerador/estrangulador función de triturado. La función de triturado convierte el 4.
  • Page 33 Embrague (FR 2312 M). Estrangulador. Freno de estacionamiento. Símbolos que aparecen en el producto El producto cumple con las directivas CE ADVERTENCIA: Su uso descuidado o vigentes. erróneo puede provocar lesiones graves o mortales al operador o a otras personas. Las emisiones sonoras en el entorno hacen referencia a la directiva de la Comunidad Lea detenidamente el manual de usuario y...

  • Page 34: Seguridad

    • El producto se ha reparado incorrectamente. Posición de funcionamiento del equipo de • El producto se ha reparado con piezas que no eran corte. del fabricante o no autorizadas por el fabricante. • El producto tiene un accesorio que no es del Nivel de aceite.
  • Page 35 Instrucciones de seguridad relativas a los niños ADVERTENCIA: Lea las siguientes instrucciones de advertencia antes de utilizar el producto. • Pueden producirse accidentes graves si no vigila a los niños que estén cerca del producto. Los niños pueden sentirse atraídos por el producto y por cortar el césped.
  • Page 36 Inténtelo de nuevo en el otro supuesto. Realice esta prueba a diario. Comprobación del limitador de velocidad FR 2312 MA • Suelte el pedal de avance (1). Disminuye la velocidad.
  • Page 37 • Para obtener más potencia de frenado, pise el pedal de estacionamiento se examina y ajusta con de marcha atrás (2). frecuencia. Comprobación del freno de estacionamiento Consulte en la página 47 . Tapas protectoras Si el producto no dispone de tapas protectoras o estas están dañadas, aumenta el riesgo de lesiones por piezas móviles y superficies calientes.
  • Page 38 Seguridad de la batería ADVERTENCIA: Una batería dañada puede explotar y causar lesiones. Si la batería está deformada o dañada, póngase en contacto con un taller de servicio Jonsered homologado. ADVERTENCIA: Lea las siguientes instrucciones de advertencia antes de •...

  • Page 39: Montaje

    • Deje que el producto se enfríe antes de llevar a cabo ADVERTENCIA: Los gases de escape del el mantenimiento del compartimento del motor. motor contienen monóxido de carbono, que • Las cuchillas están afiladas y pueden provocar es un gas inodoro, tóxico y muy peligroso. cortes.
  • Page 40 6. Empuje hasta que los conductos y los pernos toquen 3. Coloque la palanca de la altura de corte en la la parte inferior. posición de servicio (S). 7. Monte la correa de transmisión como se muestra en 4. Coloque la palanca de elevación para el equipo de la ilustración.

  • Page 41: Funcionamiento

    PRECAUCIÓN: Llenar el depósito con un Engranaje y desengranaje del sistema tipo de combustible incorrecto puede de transmisión FR 2312 MA producir daños en el motor. Para mover el producto con el motor apagado, el El motor funciona con gasolina con un octanaje mínimo sistema de transmisión debe estar desengranado.
  • Page 42 • Empuje la palanca del sistema de transmisión hasta el tope para accionar el motor en el eje. 1. Para FR 2312 MA, Asegúrese de que el sistema de Engranaje y transmisión está engranado; consulte desengranaje del sistema de transmisión FR 2312 MA en la página 41 .
  • Page 43 No acelere al máximo hasta que el equipo de corte haya bajado a la posición de cortar el césped. Manejo del producto FR 2312 MA 1. Seleccione la altura de corte (1-5) con la palanca b) Si el motor está caliente, ponga el control del correspondiente.
  • Page 44 6. Baje el equipo de corte. PRECAUCIÓN: Si una marcha no se acopla de forma inmediata, no intente forzarla. Suelte el pedal del embrague, píselo de nuevo y trate de poner la marcha de nuevo. Nota: Puede arrancar el producto en las 5 velocidades.

  • Page 45: Mantenimiento

    Las cuchillas dejan de girar. estacionamiento FR 2312 MA tiene el pedal de freno de estacionamiento y el botón de bloqueo para el freno de estacionamiento en el lado izquierdo. FR 2312 M tiene el pedal de freno de estacionamiento y el botón de bloqueo para el freno...
  • Page 46 Intervalo de manteni- Mantenimiento diario miento en horas Mantenimiento antes de la puesta en marcha Asegúrese de que las tuercas y los tornillos están bien apretados Asegúrese de que no haya fugas de combustible o aceite Limpieza del producto en la página Limpie según lo establecido en Limpie la superficie interior del equipo de corte, alrededor de las cuchillas...
  • Page 47 Para retirar las cubiertas • Para limpiar el equipo de corte, retírelo e introduzca agua mediante una manguera. Retirada de la cubierta del motor • Cuando el producto esté limpio, arranque el equipo de corte durante un corto período para drenar el 1.
  • Page 48 4. Retire el filtro de combustible de los extremos de las mangueras. Nota: Para FR 2312 MA, el freno de estacionamiento se encuentra en el lado izquierdo. Para FR 2312 M, el freno de estacionamiento se encuentra en el lado derecho.
  • Page 49 3. Desmonte el cartucho del filtro de aire contenido en 4. Retire la cubierta derecha trasera. La palanca del la caja del filtro. sistema de transmisión se retira junto con la cubierta derecha trasera. 4. Coloque un nuevo cartucho del filtro de aire en la manguera de aire.
  • Page 50 2. Quite el terminal del cable de encendido y limpie 1. Retire los 2 tornillos y retire la cubierta protectora. El alrededor de la bujía. fusible principal está en un soporte situado detrás de la batería. 3. Retire la bujía con una llave para bujías de ⅝ʺ (16 mm).
  • Page 51 • Cuando la batería esté cargada, conecte el cable 4. Conecte el otro extremo del cable rojo al terminal de rojo al terminal POSITIVO (+) de la batería y el cable batería POSITIVO (+) de la batería totalmente negro al terminal NEGATIVO (-) de la batería. cargada (B).
  • Page 52 2. Extraiga los tornillos que sujetan el tapón del 2. Bloquee la cuchilla con un bloque de madera. triturador y quite el tapón. 3. Afloje y extraiga los pernos de las cuchillas, las arandelas y la cuchilla. 4. Monte las nuevas cuchillas con los extremos en ángulo orientados al equipo de corte.

  • Page 53: Resolución De Problemas

    Resolución de problemas Programa de resolución de problemas Si no puede encontrar una solución a sus problemas en este manual del propietario, hable con su taller de servicio de Jonsered. Problema Causa Aplicar y soltar el freno El motor de arranque no arranca El freno de estacionamiento no está...
  • Page 54 Problema Causa Repostaje de com- El motor no arranca cuando el No hay combustible en el depósito de combustible. Consulte bustible en la página 41 . motor de arranque arranca el motor La bujía está defectuosa. El cable de encendido está defectuoso. Hay suciedad en el carburador o la tubería de combustible.

  • Page 55: Transporte, Almacenamiento Y Eliminación

    Engranaje y desengranaje del sistema de Consulte una cucharada de aceite de motor en cada cilindro. transmisión FR 2312 MA en la página 41 . Gire manualmente el eje del motor para distribuir el aceite y vuelva a colocar los tapones.
  • Page 56 • No deseche la batería como residuo doméstico. • Envíe la batería a un taller de servicio Jonsered o deséchela en una ubicación de residuos para las baterías agotadas. 512 - 001 - 26.01.2018...

  • Page 57: Datos Técnicos

    Datos técnicos Datos técnicos FR 2312 MA FR 2312 M Dimensiones Longitud sin equipo de corte, mm 1781 1781 Anchura sin equipo de corte, mm Longitud con equipo de corte, mm 2118 2118 Anchura con equipo de corte, mm Altura, mm...

  • Page 58: Servicio Técnico

    FR 2312 MA FR 2312 M Máx. velocidad de marcha atrás, km/h Sistema eléctrico Tipo 12 V, negativo a tierra 12 V, negativo a tierra Batería 12 V, 20 Ah 12 V, 20 Ah Bujía Champion XC92YC Champion XC92YC Separación entre electrodos, mm/pulgada...

  • Page 59: Declaración Ce De Conformidad

    Declaración CE de conformidad Declaración CE de conformidad Husqvarna AB, SE-561 82 Huskvarna (Suecia), tel.: +46-36-146500, garantiza que el tractor cortacésped FR 2312 MAJonsered y FR 2312 M, a partir de los números de serie del año 2014 en adelante (el año se indica claramente en la placa de características, seguido del n.º...

  • Page 60: Introduzione

    Il presente manuale operatore si riferisce al prodotto con codice/numero di serie: Motore: Trasmissione: Descrizione del prodotto attività. Rivolgersi al proprio rivenditore Jonsered per maggiori informazioni sulla disponibilità dei singoli Il prodotto è un trattorino rasaerba. I pedali di marcia accessori.
  • Page 61 Panoramica del prodotto FR 2312 MA 1. Piastrina modello 2. Leva per innestare o disinnestare la trazione 3. Batteria 4. Comando dell'acceleratore/comando della valvola dell'aria 5. Blocco accensione 6. Leva di sollevamento per il piatto di taglio 7. Pedale di retromarcia 8.
  • Page 62 Panoramica del prodotto FR 2312 M Piatto di taglio 1. Piastrina modello 2. Batteria Il prodotto viene utilizzato con un piatto di taglio 2-in-1 3. Comando dell'acceleratore/comando della valvola con funzione di pacciamatura. La funzione di dell'aria pacciamatura taglia l'erba in concime. È possibile 4.
  • Page 63 Frizione (FR 2312 M). Comando dell'aria Freno di stazionamento. Simboli riportati sul prodotto Il prodotto è conforme alle direttive CE ATTENZIONE: L'uso improprio del mezzo vigenti. può provocare gravi lesioni anche mortali all'operatore o alle persone circostanti. Le emissioni di rumore nell'ambiente fanno riferimento alla direttiva della Comunità...

  • Page 64: Sicurezza

    responsabili per eventuali danni causati dal nostro Posizione di funzionamento del piatto di prodotto se: taglio. • Il prodotto viene riparato in modo errato. • Il prodotto viene riparato con parti che non Livello dell'olio. provengono o non sono omologate dal produttore. •...
  • Page 65 di stazionamento, spegnere il motore e rimuovere la • Restare vigili e spegnere il prodotto se i bambini chiave di accensione prima di lasciare incustodito il accedono all'area di lavoro. Prestare estrema prodotto. attenzione nei pressi di angoli, cespugli, alberi o altri oggetti che ostacolano la visuale.
  • Page 66 Cambiare condizione e riprovare. Effettuare questo controllo quotidianamente. Per effettuare un controllo del limitatore di velocità, FR 2312 MA • Rilasciare il pedale di avanzamento (1). La velocità diminuisce.
  • Page 67 • Assicurarsi che la velocità diminuisca quando si cautela su qualsiasi terreno in pendenza. Se non è preme il pedale del freno. possibile effettuare la retromarcia su un terreno in pendenza o se ci si sente insicuri, non effettuare la falciatura.
  • Page 68 è regolari come indicato nel programma di danneggiata, rivolgersi a un'officina Programma di manutenzione manutenzione. Vedere autorizzata Jonsered. alla pagina 75 . • Le scosse elettriche possono causare lesioni. Non toccare i cavi quando il motore è acceso. Non...

  • Page 69: Montaggio

    effettuare una prova di funzionamento dell'impianto • Non ribaltare il motore se la candela o il cavo di di accensione con le dita. accensione è stato rimosso. • Non avviare il motore se i coperchi protettivi sono • Assicurarsi che tutti i dadi e i bulloni siano serrati stati rimossi.
  • Page 70 7. Montare la cinghia di trasmissione come descritto 4. Portare la leva di sollevamento per il piatto di taglio nell'illustrazione. in posizione di funzionamento. 5. Allentare il fermo e rimuovere il coperchio della cinghia di trasmissione. 8. Montare la molla di tensione in modo da applicare tensione sulla cinghia di trasmissione.

  • Page 71: Utilizzo

    Sicurezza durante l'uso all'esterno (vedere del carburante alla pagina 68 ). Per inserire e disinserire il sistema di trasmissione, FR 2312 MA Per spostare il prodotto con il motore spento, il sistema ATTENZIONE: L'utilizzo di carburante del di trasmissione deve essere disinserito.
  • Page 72 Per avviare il motore • Premere completamente la leva del sistema di trasmissione per inserire la trasmissione sull'assale. 1. Per FR 2312 MA, assicurarsi che il sistema di Per inserire e trasmissione sia inserito, vedere disinserire il sistema di trasmissione, FR 2312 MA alla pagina 71 .
  • Page 73 Non accelerare al massimo fino a quando il piatto di taglio non è stato abbassato in posizione di falciatura. Per utilizzare il prodotto, FR 2312 MA 1. Selezionare l'altezza di taglio (1-5) utilizzando l'apposita leva. b) Se il motore è caldo, posizionare il comando dell'acceleratore tra le posizioni (A) e (B).
  • Page 74 6. Abbassare il piatto di taglio. ATTENZIONE: Se la marcia non si innesta subito, non forzare. Rilasciare il pedale della frizione, premerlo nuovamente e provare a innestare di nuovo la marcia. Nota: È possibile avviare il prodotto su tutte le 5 marce.

  • Page 75: Manutenzione

    4. Per rilasciare il freno di stazionamento, premere nuovamente il pedale corrispondente. Per ottenere un buon risultato a) Per FR 2312 MA, lasciare il motore al minimo per almeno 30 secondi. • Non tagliare il prato bagnato. L'erba bagnata può...
  • Page 76 Nota: Se nella tabella è indicato più di un intervallo, l'intervallo più breve è da intendere solo per la prima manutenzione. Intervallo di manuten- Manutenzione giorna- zione in ore Manutenzione liera prima del funzio- namento Assicurarsi che i dadi e le viti siano ben serrati Assicurarsi che non vi siano perdite di olio o carburante Per pulire il prodotto alla pagina Pulire secondo quanto indicato in...
  • Page 77 Per rimuovere i coperchi • Per pulire il piatto di taglio, rimuoverlo e lavarlo con acqua. Per rimuovere il cofano del motore • Quando il prodotto è pulito, avviare il piatto di taglio per un breve periodo di tempo per scaricare l'acqua 1.
  • Page 78 6. Spingere le clip tubo sul filtro del carburante. Nota: Per FR 2312 MA, il freno di stazionamento si trova sul lato sinistro. Per FR 2312 M, il freno di 7. Montare il coperchio di protezione con le 4 viti.
  • Page 79 5. Spingere la cartuccia del filtro dell'aria nella 5. Prima di montare il coperchio posteriore destro, posizione corretta. assicurarsi che la leva del sistema di trasmissione sia nella posizione corretta. 6. Fissare il coperchio del filtro dell'aria e serrare le 6.
  • Page 80 6. Piegare l'elettrodo laterale per regolare la distanza Se il fusibile principale si danneggia di nuovo dopo un tra gli elettrodi. breve periodo dalla sostituzione, è presente un corto circuito. Riparare il cortocircuito prima di utilizzare 7. Inserire nuovamente la candela e ruotarla nuovamente il prodotto.
  • Page 81 Pressioni degli pneumatici 2. Rimuovere il coperchio del vano batteria. 3. Collegare un'estremità del cavo rosso al morsetto La pressione degli pneumatici corretta è di 60 kPa (0,6 POSITIVO (+) della batteria alla batteria scarica (A). bar / 8,5 PSI) su tutti e 4 gli pneumatici. Per rimuovere la spina per mulching 4.
  • Page 82 2. Esaminare le lame per verificare se sono 4. Pulire l'olio dall'asta di livello. danneggiate e, qualora sia necessario, per affilarle. 5. Riposizionare l'asta di livello e serrarla. 6. Allentare e sfilare l'asta di livello e leggere il livello dell'olio. 7.

  • Page 83: Anomalie Di Funzionamento

    Anomalie di funzionamento Ricerca dei guasti Se non si riesce a trovare la soluzione al problema in questo Manuale, rivolgersi alla propria officina autorizzata Jonsered. Problema Causa Per innestare e disinnestare il Il motorino di avviamento non fa Il freno di stazionamento non è...

  • Page 84: Trasporto, Stoccaggio E Smaltimento

    Accertarsi di conoscere le norme sulla circolazione inserire e disinserire il sistema di trasmissione, stradale prima del trasporto del prodotto in un FR 2312 MA alla pagina 71 . rimorchio o su strada. Archiviazione Per fissare il prodotto in modo sicuro a un...
  • Page 85 Rispettare le norme locali sul riciclaggio e le normative vigenti. • Non smaltire la batteria come un rifiuto domestico. • Inviare la batteria a un'officina Jonsered o smaltirla in un centro specializzato nello smaltimento delle batterie usate. 512 - 001 - 26.01.2018...

  • Page 86: Dati Tecnici

    Dati tecnici Caratteristiche tecniche FR 2312 MA FR 2312 M Dimensioni Lunghezza senza piatto di taglio, mm 1781 1781 Larghezza senza piatto di taglio, mm Lunghezza compreso il piatto di taglio, mm 2118 2118 Larghezza compreso il piatto di taglio, mm...

  • Page 87: Assistenza

    FR 2312 MA FR 2312 M Velocità max. marcia avanti, km/h Velocità max. marcia indietro, km/h Impianto elettrico Tipo 12 V, messa a terra negati- 12 V, messa a terra negati- Batteria 12 V, 20 Ah 12 V, 20 Ah...
  • Page 88 Quando si ordinano i ricambi, fornire le informazioni sull'anno di acquisto, il modello, il tipo e il numero di serie. Utilizzare sempre ricambi originali. 512 - 001 - 26.01.2018...

  • Page 89: Dichiarazione Ce Di Conformità

    Husqvarna AB, SE-561 82 Huskvarna, Svezia, tel.: +46-36-146500, dichiara che i trattorini rasaerba Jonsered FR 2312 MA e FR 2312 M con numero di serie a partire da 2014 (la targhetta dei dati di funzionamento indica chiaramente anno e numero di...

  • Page 90: Introdução

    Este manual do utilizador pertence ao produto com o número de produto/número de série: Motor: Transmissão: Descrição do produto outras tarefas. Fale com o seu revendedor Jonsered para obter mais informações sobre os acessórios O produto é um trator corta-relva. Os pedais de marcha disponíveis.
  • Page 91 Vista geral do produto FR 2312 MA 1. Etiqueta de tipo 2. Alavanca para engatar ou desengatar a transmissão 3. Bateria 4. Controlo do acelerador/Controlo do estrangulador 5. Fechadura da ignição 6. Alavanca de elevação da bancada de corte 7. Pedal de marcha-atrás 8.
  • Page 92 Vista geral do produto FR 2312 M Bancada de corte 1. Etiqueta de tipo 2. Bateria O produto é utilizado com um plataforma de corte 2 em 3. Controlo do acelerador/Controlo do estrangulador 1 com função de trituração. A função de trituração corta 4.
  • Page 93 Embraiagem (FR 2312 M). Estrangulador. Travão de estacionamento. Símbolos no produto O produto está em conformidade com as AVISO: A utilização indevida ou incorreta diretivas CE aplicáveis. poderá provocar ferimentos graves ou até mesmo a morte do utilizador ou de terceiros. Para informações sobre as emissões de ruído para o meio ambiente consulte a Leia o manual do utilizador com atenção e...

  • Page 94: Segurança

    • o produto tiver sido incorretamente reparado. Posição de manutenção da bancada de • o produto tiver sido reparado com peças que não corte. sejam do fabricante ou que não sejam aprovadas pelo fabricante. Posição de funcionamento da plataforma de •...
  • Page 95 Instruções de segurança relativamente a crianças ATENÇÃO: Leia as instruções de aviso que se seguem antes de utilizar o produto. • Podem ocorrer acidentes graves se não prestar atenção às crianças que se encontram nas proximidades do produto. As crianças podem ser atraídas pelo produto e pelo corte da relva.
  • Page 96 Para verificar o circuito de segurança, experimente ligar o motor sem cumprir uma das condições acima. Altere as condições e tente novamente. Efetue esta verificação diariamente. Verificar o limitador de velocidade, FR 2312 MA • Solte o pedal de marcha em frente (1). A velocidade diminui.
  • Page 97 Verificar o travão de • Para obter mais potência de travagem, prima o Consulte o capítulo pedal de marcha-atrás (2). estacionamento na página 107 . Coberturas de proteção As coberturas de proteção danificadas ou em falta aumentam o risco de ferimentos em peças móveis ou superfícies quentes.
  • Page 98 ATENÇÃO: Uma bateria danificada pode causar uma explosão e provocar ferimentos. Se a bateria estiver deformada ou danificada, fale com uma oficina autorizada Jonsered. • Não corte relva molhada. É escorregadia e os pneus ATENÇÃO: Leia as instruções de aviso que podem perder a aderência, provocando a...

  • Page 99: Montagem

    utilize o produto em zonas interiores ou • As lâminas são afiadas e podem causar cortes. espaços fechados. Coloque proteções contra o vento em redor das lâminas ou use luvas de proteção quando trabalhar nas mesmas. ATENÇÃO: Leia as instruções de aviso que se seguem antes de utilizar o produto.
  • Page 100 6. Empurre até que os tubos e os parafusos toquem na 3. Defina a alavanca da altura de corte na posição de parte inferior. manutenção (S). 7. Fixe a correia da transmissão de acordo com a 4. Coloque a alavanca de elevação da plataforma de ilustração.

  • Page 101: Funcionamento

    (consulte a secção manuseamento do combustível na página 98 ). Para ativar e desativar o sistema de acionamento, FR 2312 MA CUIDADO: O tipo errado de combustível pode resultar em danos no motor. Para deslocar o produto com o motor desligado, o sistema de acionamento tem de estar desativado.
  • Page 102 • Empurre totalmente a alavanca do sistema de acionamento para ativar o acionamento no eixo. 1. Para o FR 2312 MA, certifique-se de que o sistema Para ativar e de acionamento está ativo; consulte desativar o sistema de acionamento, FR 2312 MA na página 101 .
  • Page 103 Não aplique a aceleração total até que a plataforma de corte tenha sido descida para a posição de corte. Utilizar o produto, FR 2312 MA 1. Selecione a altura de corte (1 a 5) com a alavanca da altura de corte.
  • Page 104 6. Baixe a plataforma de corte. CUIDADO: Se uma velocidade não engatar imediatamente, não utilize a força. Solte o pedal da embraiagem, volte a pressioná-lo e tente engatar a velocidade novamente. Nota: É possível ligar o produto em todas as 5 velocidades.

  • Page 105: Manutenção

    1. Puxe a alavanca de elevação da plataforma de corte para trás para levantar a plataforma de corte. As No FR 2312 MA, o pedal do travão de estacionamento e lâminas param de rodar. o botão de bloqueio do travão de estacionamento estão situados do lado esquerdo.
  • Page 106 Intervalo de manuten- Manutenção diária ção em horas Manutenção antes da utilização Certifique-se de que as porcas e os parafusos estão apertados Certifique-se de que não existem fugas de óleo nem de combustí- Limpar conforme a secção Limpar o produto na página 106 Limpe a superfície interior da plataforma de corte, em redor das lâminas Limpar em redor do silenciador...
  • Page 107 Remover as coberturas • Não direcione a água diretamente para os componentes elétricos nem para os rolamentos. Remover a proteção do motor Geralmente, o detergente aumenta os danos. • Para limpar a plataforma de corte, retire-a e utilize 1. Solte os grampos da proteção do motor. uma mangueira para a enxaguar com água.
  • Page 108 5. Pressione o novo filtro de combustível para as Nota: Para o FR 2312 MA, o travão de extremidades das mangueiras. Aplique detergente estacionamento encontra-se do lado esquerdo. Para líquido nas extremidades do filtro de combustível o FR 2312 M, o travão de estacionamento encontra-...
  • Page 109 5. Empurre o cartucho do filtro de ar para a posição 5. Antes de fixar a cobertura traseira direita, certifique- correta. se de que a alavanca do sistema de acionamento se encontra na posição correta. 6. Fixe a cobertura do filtro de ar e aperte os botões. 6.
  • Page 110 5. Meça a distância entre os elétrodos e confirme que 2. Puxe o fusível do suporte. Especificações está correta. Consulte o capítulo técnicas na página 116 . 6. Dobre o elétrodo lateral para ajustar a distância entre os elétrodos. 3. Substitua o fusível fundido por um fusível novo do 7.
  • Page 111 arranque de emergência também tem de ter um sistema 2. Retire o cabo PRETO da bateria totalmente de 12 V com terra negativa. carregada. 3. Retire o cabo VERMELHO das 2 baterias. Ligar os cabos de ligação direta Pressão dos pneus ATENÇÃO: Existe risco de explosão devido ao gás explosivo emitido pela bateria.
  • Page 112 2. Observe as lâminas para verificar se estão 4. Limpe o óleo da vareta de nível. danificadas e se é necessário afiá-las. 5. Volte a colocar a vareta de nível e aperte-a. 6. Solte e puxe a vareta de nível para fora para verificar o nível do óleo.

  • Page 113: Resolução De Problemas

    óleo. Resolução de problemas Esquema de resolução de problemas Se não encontrar uma solução para os seus problemas neste manual do proprietário, contacte uma oficina autorizada Jonsered. Problema Causa Aplicar e O motor de arranque não inverte O travão de estacionamento não está...

  • Page 114: Transporte, Armazenamento E Eliminação

    ATENÇÃO: O travão de estacionamento Para ativar e desativar o sistema de o capítulo não é suficiente para bloquear o produto acionamento, FR 2312 MA na página 101 . durante o transporte. Fixe o produto com firmeza no reboque. Armazenamento Equipamento: 2 cintas tensoras aprovadas e 4 calços...
  • Page 115 Não elimine a bateria como um lixo doméstico. até que este flua para o carburador. • Envie a bateria para uma oficina autorizada Jonsered ou elimine-a numa localização de ATENÇÃO: Não mantenha o produto com eliminação de baterias usadas. combustível no depósito em espaços interiores ou em locais pouco ventilados.

  • Page 116: Especificações Técnicas

    Especificações técnicas Especificações técnicas FR 2312 MA FR 2312 M Dimensões Comprimento sem bancada de corte, mm 1781 1781 Largura sem bancada de corte, mm Comprimento com bancada de corte, mm 2118 2118 Largura com bancada de corte, mm Altura, mm...

  • Page 117: Assistência

    FR 2312 MA FR 2312 M Velocidade máxima em marcha atrás, km/h Sistema elétrico Tipo 12 V, negativo ligado à ter- 12 V, negativo ligado à ter- Bateria 12 V, 20 Ah 12 V, 20 Ah Vela de ignição Champion XC92YC Champion XC92YC Distância entre os elétrodos, mm/pol.
  • Page 118 Quando fizer uma encomenda de peças sobresselentes, forneça informações sobre o ano de compra, o modelo, o tipo e o número de série. Utilize sempre peças sobresselentes originais. 512 - 001 - 26.01.2018...

  • Page 119: Declaração Ce De Conformidade

    A Husqvarna AB, SE-561 82 Huskvarna, Suécia, tel: +46-36-146500, declara que os tratores corta relva Jonsered FR 2312 MA e FR 2312 M, com números de série de 2014 e seguintes (o ano está claramente indicado em texto simples na etiqueta de tipo, seguido do número de série), estão em conformidade com o...
