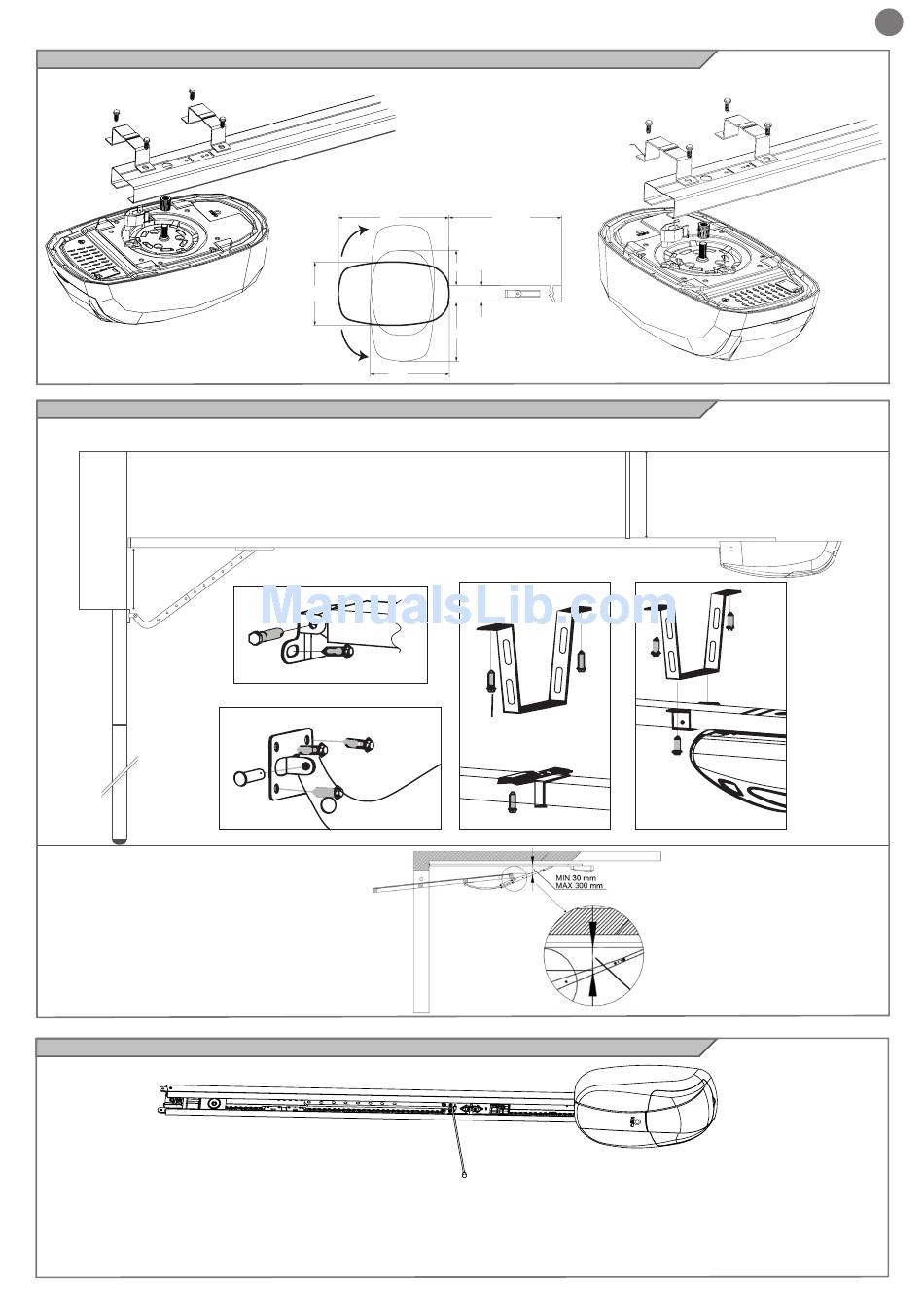

4.2 União do corpo do motor à guia
Standard
6x15 Parafuso
auto-roscante
Suporte
tipo sm U
4.3 Fixação do corpo do motor à guia
posicione a guia usando como referência a figura
Muro
MIN 0 cm
MAX 40 cm
Porta
N.B. Para a instalação de portas basculantes
é requer acessório BO-SEZ.
4.4 Abertura manual da porta
No caso de Interrupção de corrente
(1). Se a porta estiver na posição fechada:
Puxe o cordão e desbloqueie o engate embraiagem para permitir à porta de ser erguida com facilidade.
(2). Se a porta estiver na posição aberta:
Puxe d cordão somente uma vez para permitir à porta de descer para baixo na posição de fecho.
Guia
Anel de afastamento lateral
370
200
270
Estribo de suporte
Guia
Bucha de expansão
6x80 Parafuso
Staffa porta
6x15 Parafuso auto
roscante
8x25 Perno cerniera
Braço curvo para porta
Guia
Cabeça rodada de 90°
6x15 Parafuso auto-roscante
Suporte tipo sm U
3080
14
70
16
Fixação
Bucha de expansão
Estribo de suporte
8x20 Parafuso
Carro
Cordão
Guia
Anel de afastamento
lateral
MAX 40 cm
com as abraçadeiras fornecidas de série
Fixação
Bucha de
expansão
Suporte tipo em U
8x20 Parafuso
PT
