Installation de l'assemblage de la plaque de garniture extérieure

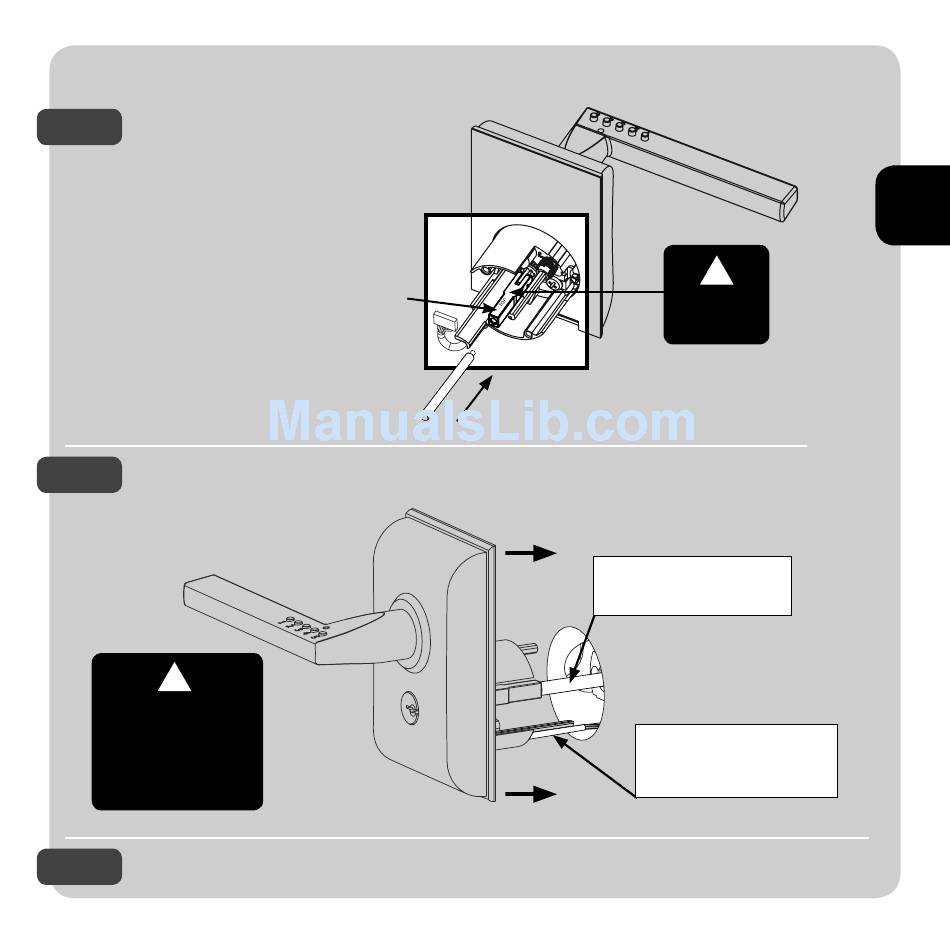

ÉTAPE 1
Tout en maintenant l'assemblage
de la plaque de garniture extérieure,
appuyer sur la rallonge en plastique
(A) pour l'insérer dans l'arbre
de broche (B). L'arbre est aligné
correctement lorsque la marque
"TOP" peut être vue du dessus.
ÉTAPE 2 Positionnez l'assemblage de la plaque de garniture extérieure dans le trou de la poignée.
!
Une fois en place,
l'assemblage de la
plaque de garniture
extérieure nécessite
du soutien.
Alors que l'assemblage de la plaque de garniture est aligné sur la porte, RETIREZ
ÉTAPE 3
la rallonge en plastique.
B
A
!
Ce côté vers
le haut.
Fixez la rallonge en
plastique dans le pêne.
Faites passer le faisceau
de câblage par le trou de
la poignée.
